Numer zamówienia: PCE-VM 20

Akcelerometr PCE-VM 20

8.599,00 zł
10.576,77 zł
:
4250348719515
PCE-VM 20
Cena netto (nie zawiera kosztów dostawy)
Maschinenschwingung
Czas dostawy: 1-2 dni

Opis

Akcelerometr PCE-VM 20
Miernik drgań do pomiaru drgań na maszynach /
bezpośrednia ocena zgodnie z DIN ISO 10816 / różne tryby pomiarowe / analiza FFT w czasie rzeczywistym /
Opcja trasy do szybkiego wykrywania punktów pomiarowych

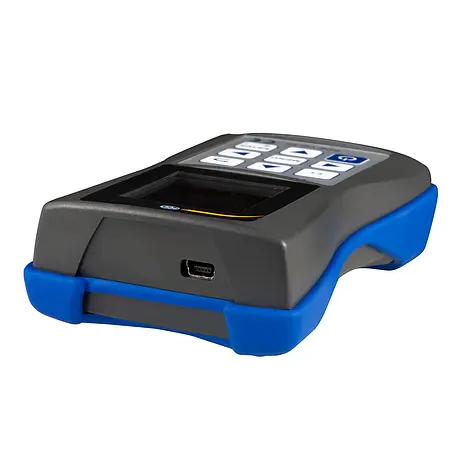

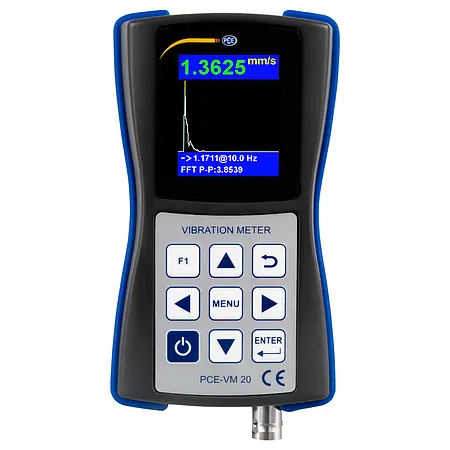

Miernik drgań PCE-VM 20 to kompaktowe urządzenie do bezpośredniej oceny drgań maszyny. Urządzenie może mierzyć i wyświetlać różne parametry drgań, takie jak przyspieszenie drgań, prędkość drgań czy przemieszczenie drgań. Dzięki zintegrowanej analizie FFT w czasie rzeczywistym stan maszyny może być analizowany i określany podczas pomiaru Oceniaj i wyświetlaj piezoelektryczne czujniki drgań zgodnie ze standardem IEPE, a także piezoelektryczne czujniki drgań z wyjściem ładowania.


Najważniejsze cechy

- analiza FFT w czasie rzeczywistym
- solidna obudowa
- wiele parametrów drgań
- bezpośrednia ocena zgodnie z DIN ISO 10816
- zintegrowany akumulator LiPo

Specyfikacja

n n n n n n

Przyspieszenie drgań 0 ... 200 m/s², RMS i wartość szczytowa
Prędkość drgań 0 ... 200 mm/s, RMS
Ścieżka drgań 0 ... 2000 µm, szczyt-szczyt


Wibracje dokładności ±5 %

  ;
Tryby pracyWibracje, temperatura, prędkość
Zmienne reprezentowalneCzęstotliwość
 Przyspieszenie wibracji
 Prędkość wibracji
  Odległość wibracji
  FFT Widmo



Jednostki metryczne, imperialne
  Hz, mm/ s², mm/s, µm
  obr./min i Hz

InterfejsUSB 2.0
Pamięć masowa Karta micro SD 4 GB
Czas pracy baterii do 8 godzin ciągłej pracy
Typ baterii Litowo-polimerowy
Wyświetlacz Kolorowy wyświetlacz LCD o rozdzielczości 128 x 160 pikseli
Warunki otoczenia -10 ... +55 °C
  ≤80% RH bez kondensacji
Wymiary 132 x 70 x 33 mm (dł. x szer. x gł.)
Waga ok. 150 g

Urządzenie ręczne: nie należy narażać go na silne wibracje, pola magnetyczne, media powodujące korozję ani kurz

Specyfikacje akcelerometru
Czułość 100 mV/g
Pasmo przenoszenia (±3 dB) 0,5 ... 15000 Hz
Pasmo przenoszenia (±10 %) 2,0 ... 10000 Hz
Zakres dynamiczny ±50 g, wartość szczytowa
Zasilanie (IEPE) 18 ... 30 V DC
Źródło prądu stałego 2 ... 10 mA
Szum widmowy przy 10 Hz 14 µg/√Hz
Szum widmowy przy 100 Hz 2,3 µg/√Hz
Zgrubne widmo przy 1000 Hz 2 µg/√Hz
Impedancja wyjściowa < 100 Ω
Napięcie robocze 10 ... 14 V DC
Izolacja domowa > 100 MΩ
Warunki otoczenia -50 ... +121 °C
Maksymalna ochrona przed wstrząsami 5000 g, wartość szczytowa
Częstotliwość rezonansowa 23000 Hz
Materiał obudowy Stal nierdzewna 316L
Złącze 2-stykowe MIL-C-5015
Klasa ochrony IP68
Waga 90 g


Zakres dostawy

1 x czujnik przyspieszenia PCE-VM 20
1 x magn. Akcelerometr z kablem połączeniowym o długości 1,8 m
1 x kabel połączeniowy USB
1 x ładowarka 100 ... 240 V AC
1 x oprogramowanie komputerowe
1 instrukcja obsługi
