Akcelerometr PCE-VM 20

Akcelerometr PCE-VM 20 [powiększenie-zoom]
Akcelerometr PCE-VM 20
Akcelerometr Przedni

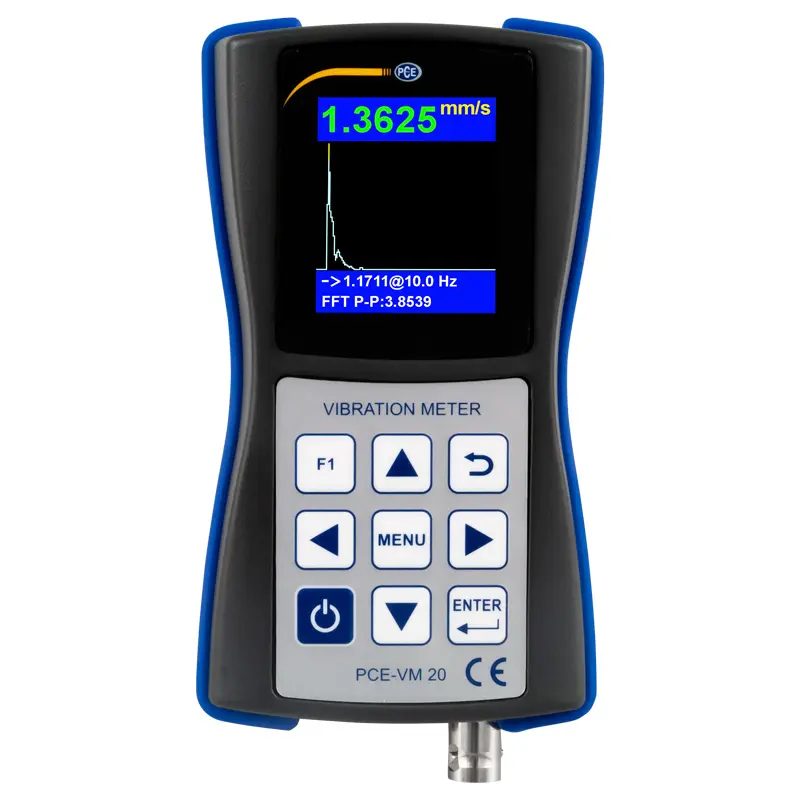

Akcelerometr Wyświetlacz
Akcelerometr Wyświetlacz

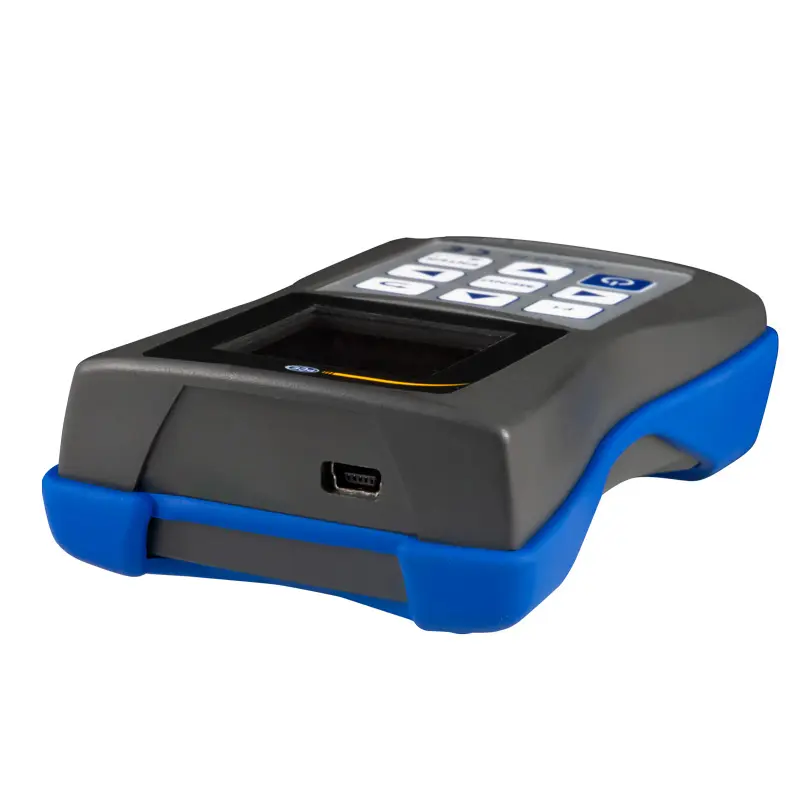

Akcelerometr USB

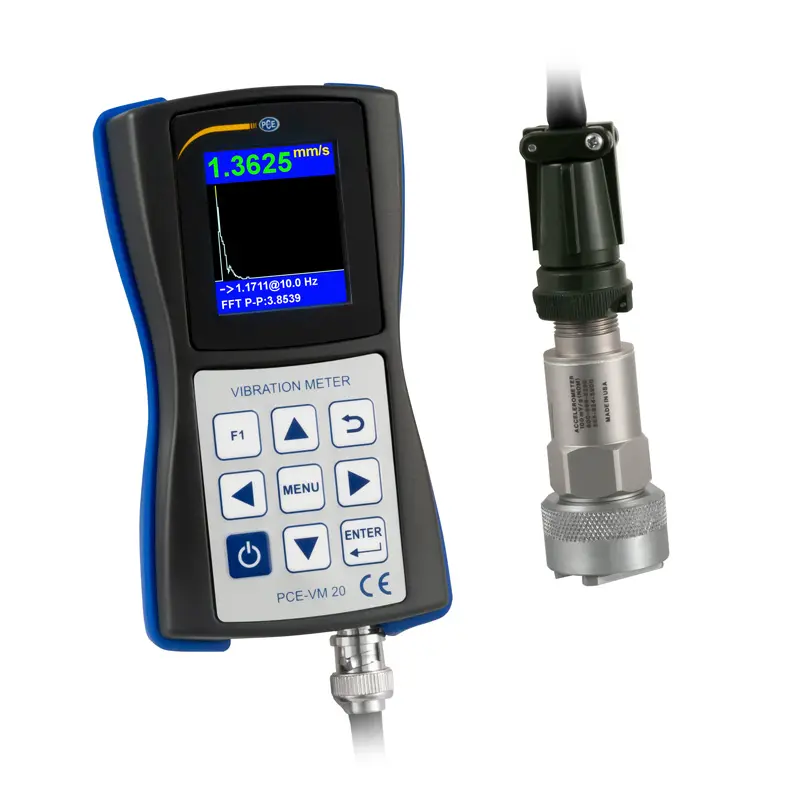

Akcelerometr Czujnik
Akcelerometr Złącze czujnika
Akcelerometr Zastosowanie
Akcelerometr Zakres dostawy

Akcelerometr PCE-VM 20

Numer zamówienia: PCE-VM 20
GTIN (EAN): 4250348719515
8.071,00 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348719515
PCE-VM 20
Czas dostawy:1-2 dni
Maschinenschwingung

Opis

Akcelerometr PCE-VM 20
Miernik drgań do pomiaru drgań na maszynach /
bezpośrednia ocena zgodnie z DIN ISO 10816 / różne tryby pomiarowe / analiza FFT w czasie rzeczywistym /
Opcja trasy do szybkiego wykrywania punktów pomiarowych

Miernik drgań PCE-VM 20 to kompaktowe urządzenie do bezpośredniej oceny drgań maszyny. Urządzenie może mierzyć i wyświetlać różne parametry drgań, takie jak przyspieszenie drgań, prędkość drgań czy przemieszczenie drgań. Dzięki zintegrowanej analizie FFT w czasie rzeczywistym stan maszyny może być analizowany i określany podczas pomiaru Oceniaj i wyświetlaj piezoelektryczne czujniki drgań zgodnie ze standardem IEPE, a także piezoelektryczne czujniki drgań z wyjściem ładowania.


Najważniejsze cechy

- Zakres pomiarowy (a): 0 ... 200 m / s² RMS i wartość szczytowa
- Rozdzielczość (a): 0,0001 m / s²
- Zakres pomiarowy (v): 0 ... 200 mm / s RMS
- Rozdzielczość (v): 0,0001 mm/s
- Zakres pomiarowy (s): 0 ... 2.000 µm szczyt - szczyt
- Rozdzielczość (s): 0,1 µm
- Dokładność (a, v, s): ± 5 %
- Czujnik zewnętrzny

Specyfikacja

Przyspieszenie
Zakres pomiarowy  0 ... 200 m/s²
Rozdzielczość  0,0001 m/s²
Dokładność  ± 5 % (tylko miernik)

Prędkość
Zakres pomiarowy  0 ... 200 mm/s
Rozdzielczość  0,0001 mm/s
Dokładność  ± 5 % (tylko miernik)

Przemieszczenie
Zakres pomiarowy  0 ... 2000 µm
Rozdzielczość  0,1 µm
Dokładność  ± 5 % (tylko miernik)

Częstotliwość
Zakres pomiarowy  1 ... 10000 Hz
Rozdzielczość  1 Hz
Dokładność  ± 5 % (tylko miernik)

Czujnik
Nazwa  AC 102-1A
Wrażliwość  100 mV/g
Zakres temperatury  -50 ... 121 °C
Obudowa  Stal nierdzewna 316L
Długość kabla  1,8 m
Opis dodatkowy  Charakterystyka częstotliwościowa: ± 3 dB (0,5… 15.000 Hz) / ± 10 % (2,0… 10.000 Hz)
Zakres dynamiki: ± 50 g, szczyt Hałas spektralny: Przy 10 Hz: 14 µg/√Hz Przy 100 Hz: 2,3 µg/√Hz Przy 1.000 Hz: 2 µg/√Hz Złącze: 2-pinowe MIL-C-5015
Zasilanie  18 … 30 V DC (IEPE)
Klasa ochrony  IP68

Ogólne dane techniczne
Nośnik pamięci  Karty pamięci microSD
Pojemność pamięci  4 GB
Interfejs  Mini-USB
Czas pracy  8 h
Język menu  Angielski (USA), Angielski (GB)
Klasa ochrony urządzenia  IP20
Zasilanie  3,7 V
Typ złącza  Wtyczka Europejska (płaska bez uziemienia)
Pojemność  1000 mAh
Wydajność  3,7 Wh
Warunki pracy  -10 ... 55 °C , 0 ... 80 % RH
Warunki przechowywania  -10 ... 55 °C , 0 ... 80 % RH
Wymiary ( D x S x W )  132 x 70 x 33 mm
Masa  150 g

Zakres dostawy

1 x Akcelerometr PCE-VM 20
1 x Czujnik pomiarowy z przewodem 1,8 m
1 x Kabel USB
2 x Ładowarka 100 … 200 V AC
1 x Oprogramowanie komputerowe
1 x Walizka transportowa
1 x Instrukcja obsługi
