Numer zamówienia: PCE-PVS 20

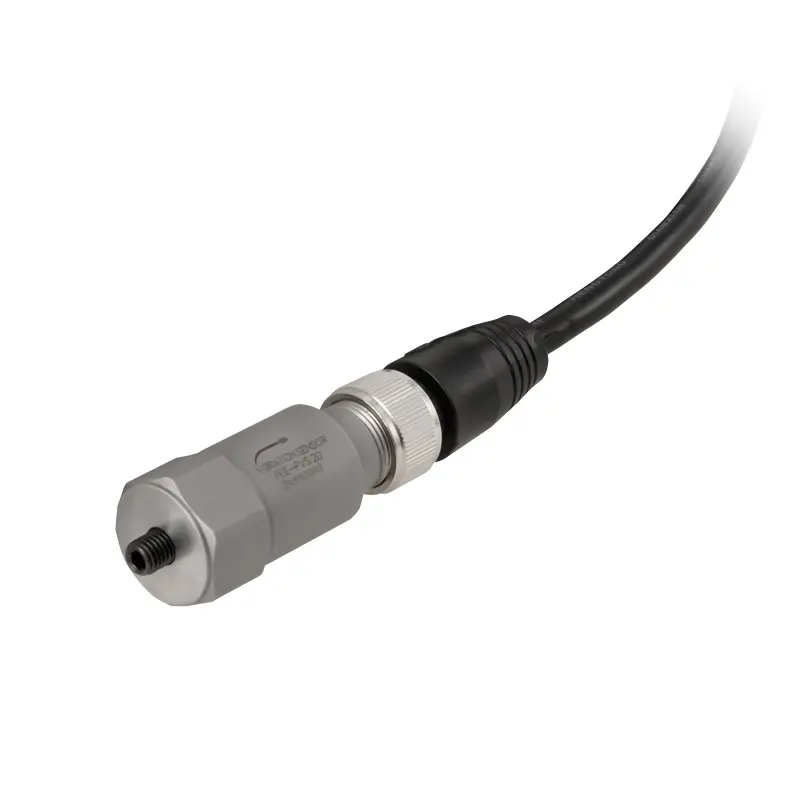

Akcelerometr PCE-PVS 20

2.309,00 zł
2.840,07 zł
:
4250348722591
PCE-PVS 20
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: 1-2 dni

Opis

Akcelerometr do monitorowania prędkości wibracji / wyjścia 4...20 mA
złącze MIL-C-5015 / pasmo 3...1500 Hz

Akcelerometr przeznaczony jest do ciągłego monitorowania prędkości drgań. Akcelerometr jest dostępny w różnych wersjach. W zależności od rodzaju akcelerometru rozróżnia się konstrukcję i zakres pomiarowy. Akcelerometr mierzy prędkość drgań w zakresie ± 12,7 mm/s lub ± 25,4 mm/s w zakresie częstotliwości od 3 Hz do 1500 kHz.

Zmierzona prędkość drgań jest wyprowadzana jako prąd procesowy 4 ... 20 mA. Czujnik drgań jest podłączony w pętli prądowej do sterownika lub wyświetlacza procesowego poprzez złącze MIL-C-5015. W zależności od konstrukcji, gniazdo przyłączeniowe jest przymocowane do akcelerometru pionowo lub poziomo. Akcelerometr może być zasilany napięciem 12 ... 24 V DC.

Najważniejsze cechy

- montaż poziomy lub pionowy
- wyjście sygnału procesowego
- złącze MIL-C-5015
- złącze procesowe M6
- różne zakresy pomiarowe
- solidna konstrukcja

Specyfikacja



Zakres pomiarowy
± 25,4 mm/s
Zakres częstotliwości 3 ... 1500 Hz
Wyjście 2 przewody 4 ... 20 mA
Czułość < 5%
granica wstrząsów ± 1000 g
Zasilanie 12 ... 24 V DC w pętli prądowej
Izolacja od uziemienia > 108 Ohm
Impedancja wyjściowa < 100 Ohm
Konstrukcja Połączenie pionowe
Połączenia elektryczne    Pin A: + 4 ... 20 mA
  Pin B: - 4 ... 20 mA
Typ połączenia 2 pin MIL-C-5015
Temperatura robocza -40 ... 85 °C
Wymiary Ø22 x51
Gwint montażowy M6


Zakres dostawy

1 x czujnik przyspieszenia PCE-PVS 20
1 x wtyczka MIL-C 5015 na kabel o długości 5 m
1 x instrukcja obsługi
