Numer zamówienia: PCE-PVS 10-DPD-U

Akcelerometr PCE-PVS 10-DPD-U z wyświetlaczem

3.276,00 zł
4.029,48 zł
:
4250348730862
PCE-PVS 10-DPD-U
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: 1-2 dni

Opis

Akcelerometr do monitorowania prędkości wibracji / wyjścia 4...20 mA
złącze MIL-C-5015 / pasmo 3 ... 1500 Hz / wł. wbudowany wyświetlacz

Akcelerometr przeznaczony jest do ciągłego monitorowania prędkości drgań. Akcelerometr jest dostępny w różnych wersjach. W zależności od rodzaju akcelerometru rozróżnia się konstrukcję i zakres pomiarowy. Akcelerometr mierzy prędkość drgań w zakresie ± 12,7 mm/s lub ± 25,4 mm/s w zakresie częstotliwości od 3 Hz do 1500 kHz.

Zmierzona prędkość drgań jest wyprowadzana jako prąd procesowy 4 ... 20 mA. Czujnik drgań jest podłączony w pętli prądowej do sterownika lub wyświetlacza procesowego poprzez złącze MIL-C-5015. W zależności od konstrukcji, gniazdo przyłączeniowe jest przymocowane do akcelerometru pionowo lub poziomo. Akcelerometr może pracować przy napięciu 12 ... 24 V DC.

Zainstalowany wyświetlacz PCE-DPD-U
Uniwersalny wyświetlacz dla różnych sygnałów / 4-cyfrowy / opcjonalne karty wyjściowe / konstrukcja modułowa / IP65 front

Miernik panelowy można skonfigurować jako woltomierz AC i DC (do 600 V AC/DC), amperomierz AC i DC (do 5 AAC/DC). Miernik panelowy wyświetla również odczyty sygnałów procesowych (mA, VDC), termopar, rezystancyjnych czujników temperatury (Pt, Ni, PTC i NTC), rezystancji, potencjometrów i częstotliwości. Wbudowany przyrząd pomiarowy można skonfigurować za pomocą przednich przycisków. Wbudowany przyrząd pomiarowy jest wbudowany w wycięcie w panelu o standardowych wymiarach 96 x 48 mm (1/8 DIN). Zmierzoną wartość można wyskalować 4 cyframi (9999 / -1999).



Dodatkowo dostępna jest funkcja szybkiego dostępu do nastaw alarmów, zewnętrzne sterowanie do uruchamiania predefiniowanych funkcji, tryb eco dla niskiego zużycia, wybieralne podwójne skalowanie, 5 konfigurowalnych poziomów jasności dostępnych na wbudowanym mierniku. Pojedynczy uniwersalny zasilacz 18 ...  Zasilanie 265 V AC/DC sprawia, że wbudowany przyrząd pomiarowy jest łatwym w obsłudze przyrządem do pomiaru procesu. Opcjonalne moduły wyjściowe i sterujące (przekaźnik, wyjście analogowe, Modbus RTU) są dostępne dla użytkownika wbudowanego przyrządu pomiarowego.


Najważniejsze cechy

Akcelerometr PCE-PVS 10:
- montaż poziomy lub pionowy
- Wyjście sygnału procesowego

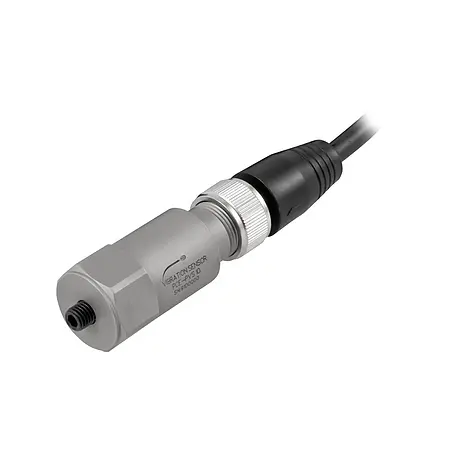

- Złącze MIL-C-5015
- Złącze procesowe M6
- różne zakresy pomiarowe
- solidna konstrukcja

Wbudowany przyrząd pomiarowy PCE-DPD-U:
- IP 65 z przodu
- możliwe różne jednostki
- Wyświetlacz cyfrowy do procesów przemysłowych
- opcjonalne wyjścia
- 4-cyfrowy wyświetlacz cyfrowy
- możliwość podłączenia wielu czujników

Specyfikacja

Akcelerometr PCE-PVS 10
Zakres pomiarowy
± 12,7 mm/s
Częstotliwość zakres 3 ... 1500 Hz
Wyjście 2 przewody 4 ... 20 mA
Czułość< 5%
granica wstrząsów ± 1000 g
Zasilanie 12 ... 24 V DC w pętli prądowej
Izolacja od uziemienia > 108 Ohm
Impedancja wyjściowa < 100 Ohm
Konstrukcja Połączenie pionowe
Połączenia elektryczne      Pin A: + 4 ... 20 mA
  Pin B: - 4 ... 20 mA
Typ połączenia 2 pin MIL-C-5015
Temperatura robocza -40 ... 85 °C
Wymiary Ø22 x51
Gwint montażowy M6

Wbudowany przyrząd pomiarowy PCE-DPD- U
Wprowadź

2-, 3-przewodowe PT100, PT500, PT1000, Ni100, Ni200, Ni1000

  Termoelementy typu K, J, E, N, L, R, S, B, T, C
  Potencjometr: 500 ... 20 kOhm
  Rezystancja: 5k ... 50kOhm
  Sygnały procesowe: 4 ... 20 mA, 0 ... 10 V
  Częstotliwość: 0 ... 100 Hz
    Napięcie prądu stałego: 60mV, 200mV 2V, 20V, 200V, 600V
  Prąd stały: 20 mA, 5 A
  Napięcie AC: 2V, 20V, 200V, 600V
  Prąd AC: 20 mA, 5 A
Szybkość pomiaru 3/sekundę
Rozdzielczość 16 bitów
Dokładność 0,1%
Rezystancja wewnętrzna Pomiar napięcia: 1 MΩ
  Pomiar prądu: 12 Ω
Skalowanie 21 punktów
Wyświetlacz 4-cyfrowy 7-segmentowy wyświetlacz LED, trójkolorowy
Obszar wyświetlania -1999 ... 9999
Wyjścia Przekaźnik, Anaog, Szeregowy z opcjonalnymi kartami wyjść
Temperatura otoczenia Podczas pracy: 0 °C ... 55 °C
  Przechowywanie: -20 °C ... +70 °C
Wymiary wyświetlacza cyfrowego     96 mm x 48 mm x 91 mm
Wycięcie w panelu 92 mm x 45 mm (wg DIN)
Napięcie zasilania 18 ... 265 V AC/DC
Klasa ochrony Przód: IP 65
Waga < 200 g
Montaż Klipsy montażowe ze śrubami mocującymi,
  Podłączenie elektryczne przez listwę zaciskową
Obudowa wyświetlacza cyfrowego Solidna obudowa z tworzywa sztucznego

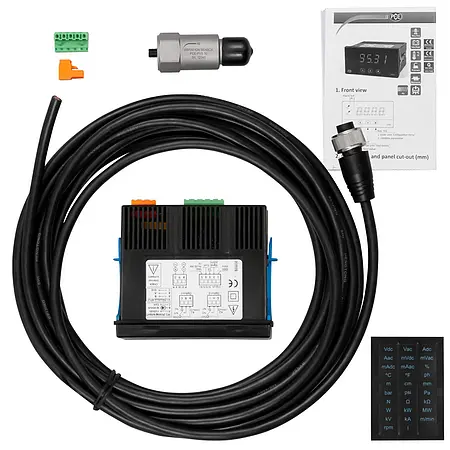

Zakres dostawy

1 x czujnik przyspieszenia PCE-PVS 10-DPD-U z wyświetlaczem

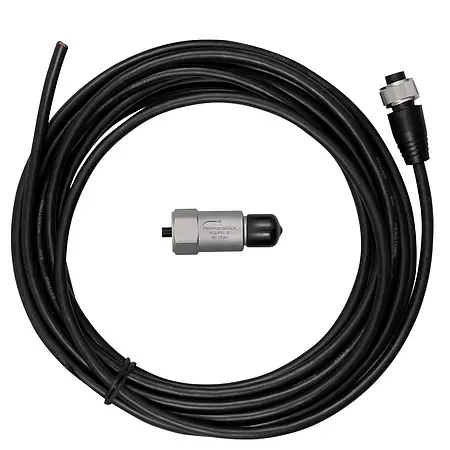

1 x wtyczka MIL-C 5015 na kabel o długości 5 m
2 x zaciski
2 x instrukcja obsługi
