Motorbetriebener Materialprüfstand PCE-MTS500-DFG N 5K FD 300 KIT

Motorbetriebener Materialprüfstand PCE-MTS500-DFG N 5K FD 300 KIT [powiększenie-zoom]
Motorbetriebener Materialprüfstand PCE-MTS500-DFG N 5K FD 300 KIT
300 mm Längenmesseinrichtung inkl. Software

Dynamometr PCE-MTS500-DFG N 5K FD 300 KIT

Numer zamówienia: PCE-MTS500-DFG N 5K FD 300 KIT
GTIN (EAN):
16.176,00 zł
19.896,48 zł
Cena netto (nie zawiera kosztów dostawy)
PCE-MTS500-DFG N 5K FD 300 KIT
Czas dostawy:5-7 dni

Opis

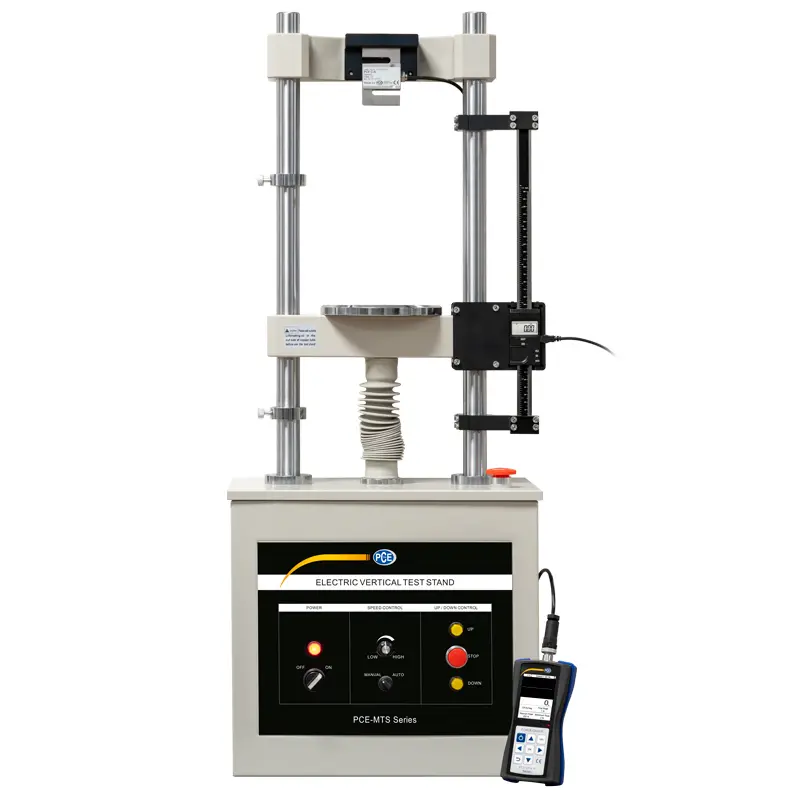

Napędzany silnikiem stół probierczy do pomiaru siły i przemieszczenia PCE-MTS500
Zmotoryzowany stojak testowy do 5000 N - z miernikiem siły, wszystkie mierniki siły serii PCE mogą być wyposażone w wewnętrzny i zewnętrzny czujnik tensometryczny, duży skok, regulowany posuw
Zmotoryzowany stół do testowania siły i przemieszczenia  można łączyć i obsługiwać w wielu różnych wariantach z naszymi siłomierzami serii PCE-DFG. Stanowisko testowe z napędem silnikowym umożliwia powtarzalne wykonywanie prawie wszystkich zastosowań związanych ze ściskaniem i rozciąganiem. Zastosowanie zmotoryzowanego stanowiska testowego zapewnia operatorowi najbardziej precyzyjne stanowisko testowe i równość próbek.

Maksymalny zakres siły zmotoryzowane stanowisko testowe wynosi 500 kg. Korzystanie ze zmotoryzowanego stanowiska testowego wymaga podłączenia zasilania. Prędkość posuwu można regulować w zakresie od 30 mm/min do 230 mm/min. Dzięki temu zmotoryzowane stanowisko testowe gwarantuje precyzyjny i precyzyjny pomiar. Stanowisko do pomiaru siły i przemieszczenia jest kompatybilne z następującymi seriami urządzeń: seria PCE-DFG, seria PCE-FM oraz PCE-PTR 200.

Wszędzie tam, gdzie ludzkie ciało osiąga swoje granice w zakresie pomiaru siły, do gry wchodzi zmotoryzowany stół do badania siły i przemieszczenia. Użytkownik stanowiska do prób silników jest zobowiązany do sporządzenia analizy ryzyka. Jeśli okaże się, że rodzaj zastosowania i próbki stanowią zagrożenie dla użytkownika, może być wymagane urządzenie zabezpieczające – zwłaszcza w przypadku ram testowych napędzanych silnikiem elektrycznym.

Miernik naprężenia PCE-DFG N 5K
z zewnętrzną celą pomiarową i interfejsem USB do podłączenia do komputera.

Miernik siły mierzy zarówno siły rozciągające, jak i ściskające z bardzo dużą rozdzielczością. Siła rozciągająca i siła ściskająca są często określane w laboratorium badawczym, np. w celu określenia granic plastyczności, siły odrywania, siły wymaganej do uruchomienia przycisku lub przełącznika.  Siłomierz jest dostarczany z zewnętrzną celą pomiarową. W zależności od modelu siłomierz może mierzyć do 10 000 N. Modele dla 1000N, 2500N i 5000N są nadal dostępne. Do cel pomiarowych można dopasować różne oczka lub haczyki z gwintem M10 lub M12. Można jednak zamontować własne urządzenia z tym gwintem na celi pomiarowej.

Siłomierz wyposażony jest w interfejs USB. Interfejs ten umożliwia odczyt danych pomiarowych do oprogramowania komputerowego. Dzięki temu możliwe jest tworzenie protokołów pomiarowych oraz ich zapisywanie i eksportowanie. Siłomierz posiada graficzny wyświetlacz LCD, który wyświetla mierzone wartości zarówno numerycznie, jak i graficznie. Ponadto siłomierz jest chroniony zgodnie z IP54 i dlatego może być używany również w trudnych warunkach przemysłowych. Testy rozciągania i ściskania można również przeprowadzać na zewnątrz w złych warunkach pogodowych.

Dostępne są różne stanowiska do prób siłowych w celu dostosowania do siłomierza . Wewnętrzna pamięć danych oraz dołączone haczyki, przedłużki i końcówki dopełniają możliwości tego siłomierza. Podczas pomiaru sił zaufaj sprawdzonej jakości przemysłowej. Cechą szczególną siłomierza PCE-DFG N jest możliwość wymiany cel pomiarowych pomiędzy modelami. Wprowadzając czułość w mV/V, wszystkie cele pomiarowe mogą być używane z tylko jednym urządzeniem ręcznym.

 PCE-DFG FD 300 adapter do pomiaru siły / z oprogramowaniem

PCE-DFG FD 300 to przydatne rozszerzenie stanowiska do badań materiałowych PCE- MTS 500 z przyrządem do pomiaru siły (np. PCE-DFG N 5K) Za pomocą tego rozszerzenia można tworzyć wykresy siły i przemieszczenia oraz krzywe. Dołączone oprogramowanie oferuje użytkownikowi zoptymalizowany interfejs do oceny diagramów i wykresów. W ten sposób można przeprowadzać testy materiałowe z siłą do 5000 N (500 kg).


Najważniejsze cechy

- regulowana prędkość posuwu
- solidna stalowa konstrukcja
- regulowany skok
- duży zakres pomiaru siły
- podłączenie do sieci elektrycznej
- możliwość adaptacji wszystkich urządzeń PCE
- procedura ręczna lub automatyczna
- interfejs USB
- wyświetlacz graficzny
- szybki czas odpowiedzi
- Oprogramowanie PC
- Pamięć na 100 pomiarów
- Łatwo wymienialne cele pomiarowe

Specyfikacja

Stół do badań materiałów PCE-MTS500
Obszar sił  ;                           ;          maks. 5000 N
Podróż maks. 300 mm
Prędkość posuwu   30 mm/min ... 230 mm/min
Stół testowy Ř 160 mm
Szerokość próbki maks. 200 mm
Kolumny prowadzące Ř 32 mm
Wymiary 1020 x 400 x 250 mm
Waga ok. 60 kg

n n
przetwornik siły PCE-DFG N 5K
Zakres pomiarowy 0 ... 5000 N / 500 kg
Rozdzielczość 1 N
Dokładność ±0,1% zakresu pomiarowego
Jednostki N, kg, funty, KPa
Wyświetlacz 2,8" Wyświetlacz graficzny TFT
Tryby alarmu wewnątrz, na zewnątrz, pęknięcie, Wyłączenie
Częstotliwość próbkowania 6 ... 1600 Hz n
Pamięć 100 pomiarów
Zasilacz Akumulator NiMh, 6 V / 1600 mAh
Czas pracy baterii ok. 10 godzin
Zasilacz / ładowarka 12 V / 1 A
Wyjścia Interfejs: USB
Wyjście przełączające: 12 V / 50 mA
Klasa ochrony IP 54
Warunki pracy i przechowywania    -10 ... 50 °C
5 ... 95 % wilgotności względnej bez kondensacji
Gwint montażowy celi pomiarowej    2500 ... 10000 N
do 1000 N M10
2500 ... 10000 NM12
Wymiary 200 x 97 x 42 mm
Waga 540 g

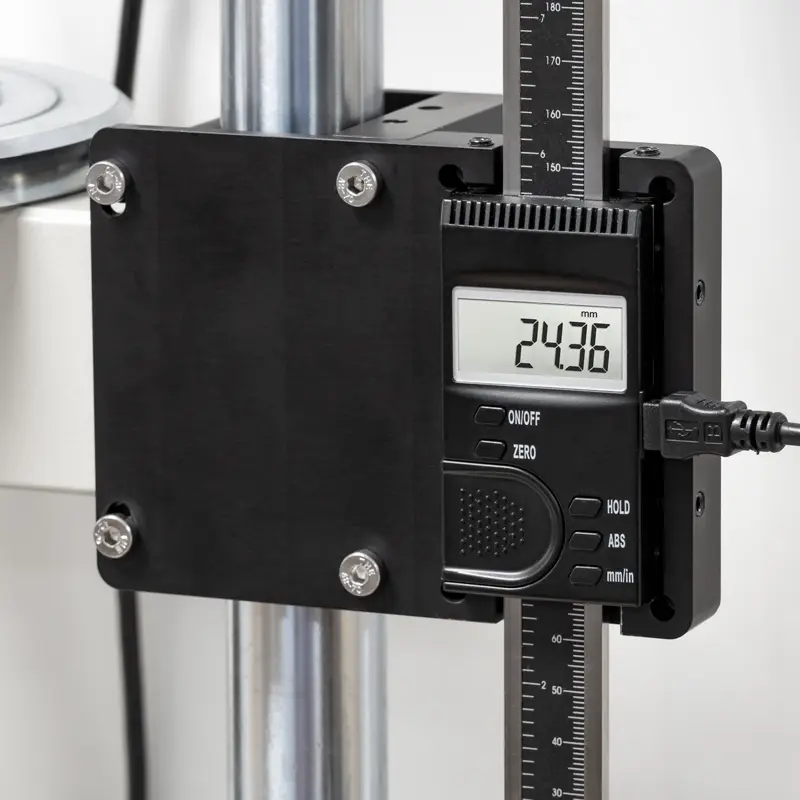

Miernik długości PCE-DFG FD 300
Zakres pomiarowy                                          -150 … 150 mm
Rozdzielczość 0,01 mm
Dokładność ±0,03 mm
Warunki pracy n Temperatura: 0 … +50 °C
Warunki przechowywania Temperatura: -20 … +65 °C
  wilgotność: 10 … 95 % rw. F., bez kondensacji
Waga 360 g
Zasilacz       3VCR 2032
Wymiary 394x40x10 mm (wys. x szer. x gł.)


Zakres dostawy

1 x zmotoryzowany stół probierczy PCE-MTS500-DFG N 5K FD 300 KIT
1 x siłomierz
1 x przyrząd do pomiaru długości
1 x uchwyt (składający się z 11 elementów)
1 x zestaw montażowy (składający się z 24 śrub i 2 wkrętów dociskowych)
1 x system pomiarowy
1 x kabel danych
1 x pamięć USB z oprogramowaniem PCE-DFG FD (urządzenie do pomiaru długości )
1 x ogniwo obciążnikowe
2 x śruba oczkowa
1 x kabel USB
1 x oprogramowanie komputerowe (urządzenie do pomiaru siły)
2 x instrukcja obsługi
