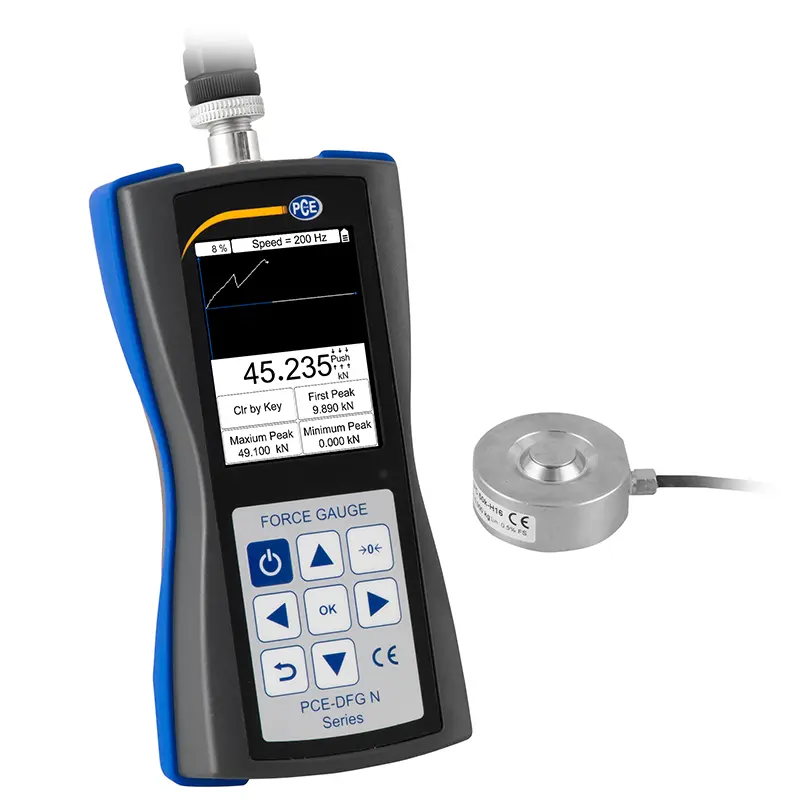

Wskaźnik mocy PCE-DFG NF 50K
Z zewnętrznym czujnikiem wagowym, interfejsem USB i oprogramowaniem komputerowym

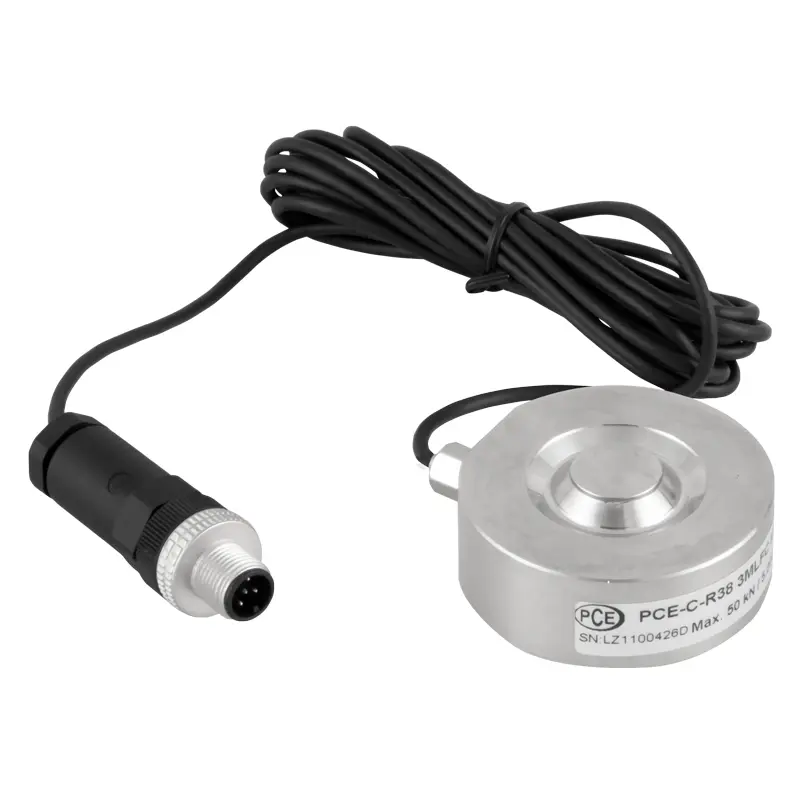

Miernik siły z zewnętrznym czujnikiem tensometrycznym jest przeznaczony do pomiaru sił ściskających w trudno dostępnych punktach pomiarowych. Cela ciśnieniowa połączona jest z dynamometrem przewodem sensora o długości ok. 3 m, a dzięki niewielkim wymiarom celi zapewnia szeroki wachlarz możliwych zastosowań. Dynamometr lub ogniwo obciążnikowe ma kilka gwintowanych otworów na spodzie, które umożliwiają stałą instalację.

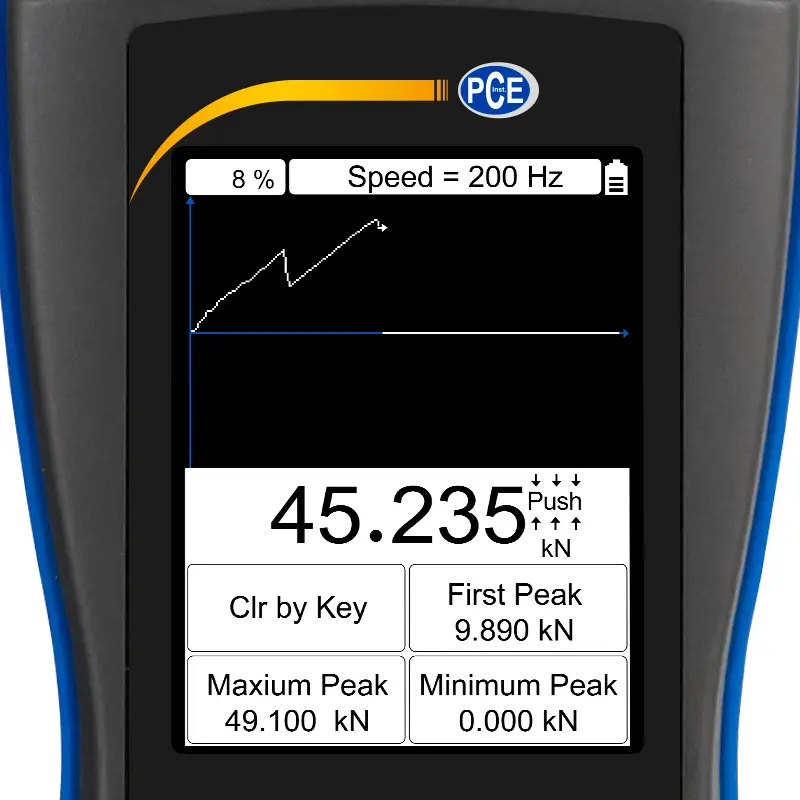

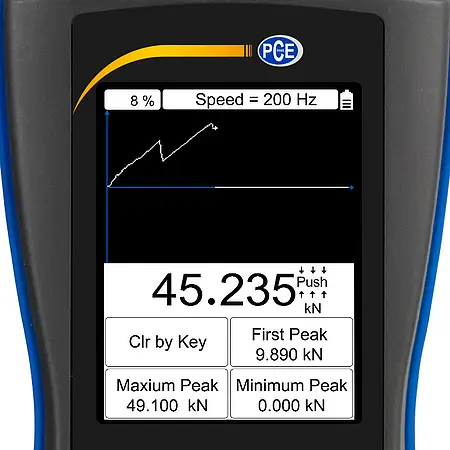

Miernik siły może pracować z częstotliwością próbkowania do 1600 Hz. Próbkowane wartości pomiarowe są wyświetlane jako wartość chwilowa oraz jako graficzna krzywa pomiarowa bezpośrednio na dynamometrze.
Pomiary mogą być przechowywane w pamięci wewnętrznej lub przesyłane jako pomiar na żywo z maksymalną częstotliwością 800 Hz przez interfejs USB za pomocą oprogramowania dołączonego do oscyloskopu dostawy.
Funkcja PEAK Hold umożliwia zamrożenie najwyższego zmierzonego odczytu na siłomierzu do momentu przekroczenia lub skasowania tej wartości.
Miernik siły oferuje możliwość zapamiętania dwóch wartości granicznych, które są w sposób ciągły porównywane z wartością chwilową. Jeśli te wartości graniczne zostaną przekroczone lub nie zostaną osiągnięte, na wyświetlaczu siłomierza pojawi się sygnał, a także reakcja poprzez zewnętrzne interfejsy, które można wykorzystać np. do sterowania maszyną wytrzymałościową.
- Interfejs USB
- Wyświetlacz graficzny
- Szybki czas reakcji
- Oprogramowanie PC
- Zawiera kalibrację
- Pamięć na 100 pomiarów
powierzchnia pomiarowa |
0 ... 50 kN / 50 000 N / 5 000 kg |
Rozdzielczość |
5 N |
Precyzja |
±0,5% zakresu pomiarowego |
Jednostki miary |
N, kg, lb, kPa |
Wyświetlacz |
2 "8" Wyświetlacz graficzny TFT |
Tryby alarmu |
wewnątrz, na zewnątrz, pęknięcie, Wyłączenie |
Częstotliwość próbkowania |
6 ... 1600 Hz n |
Pamięć |
100 pomiarów |
Zasilacz |
Akumulator NiMh, 6 V / 1600 mAh |
n
Czas pracy baterii |
ok. 10 godzin |
Zasilacz / ładowarka |
12 V / 1 A |
Wyjścia |

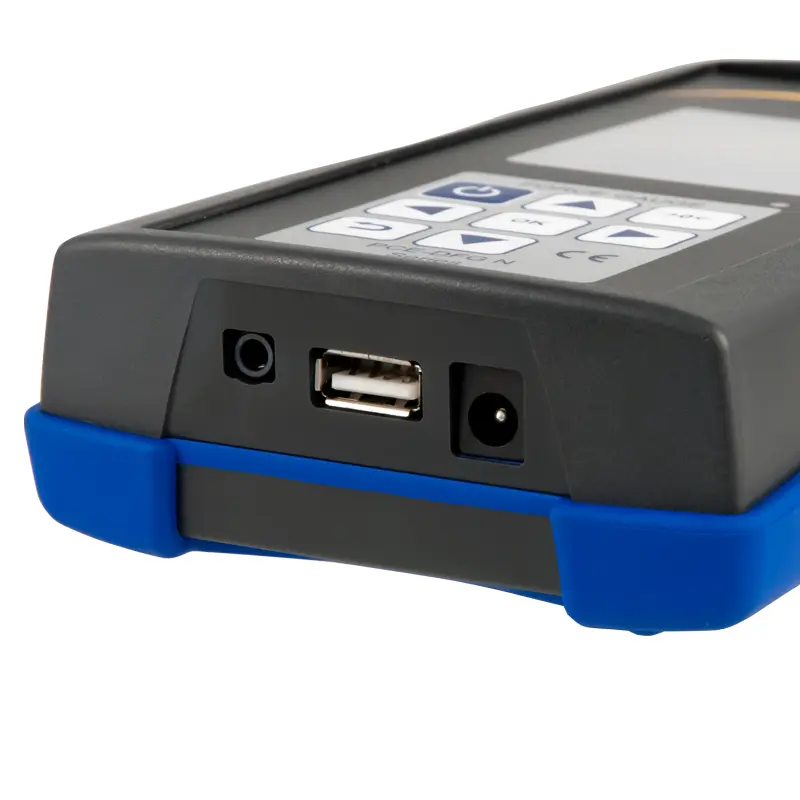

Interfejs: USB
Wyjście przełączające: 12 V / 50 mA |
Klasa ochrony |
IP 54 |
Warunki pracy i przechowywania |
-10 ... 50 °C
5 ... 95 % wilgotności względnej bez kondensacji |

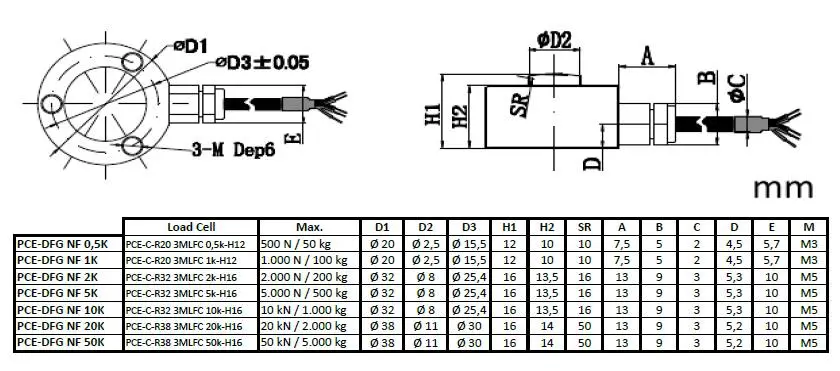

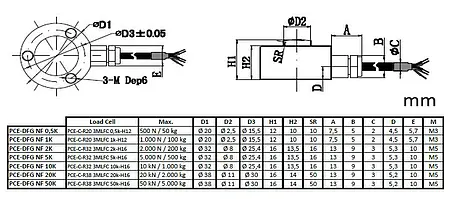

Wymiary manometru |
Ř 38 mm / H 16 mm / gwint M5
(patrz rysunek techniczny ) |
Ciśnieniomierz długości kabla |
ok. 3 m |
Wymiary |
200 x 97 x 42 mm
|
Waga |
600 g |

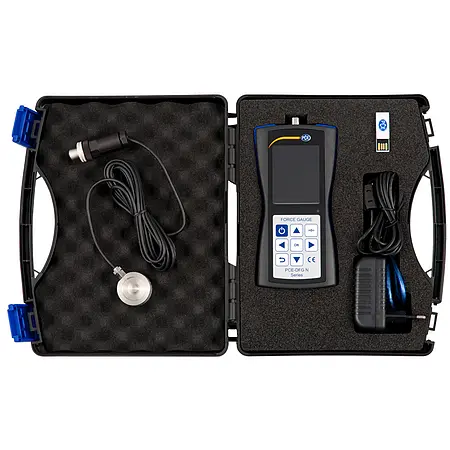

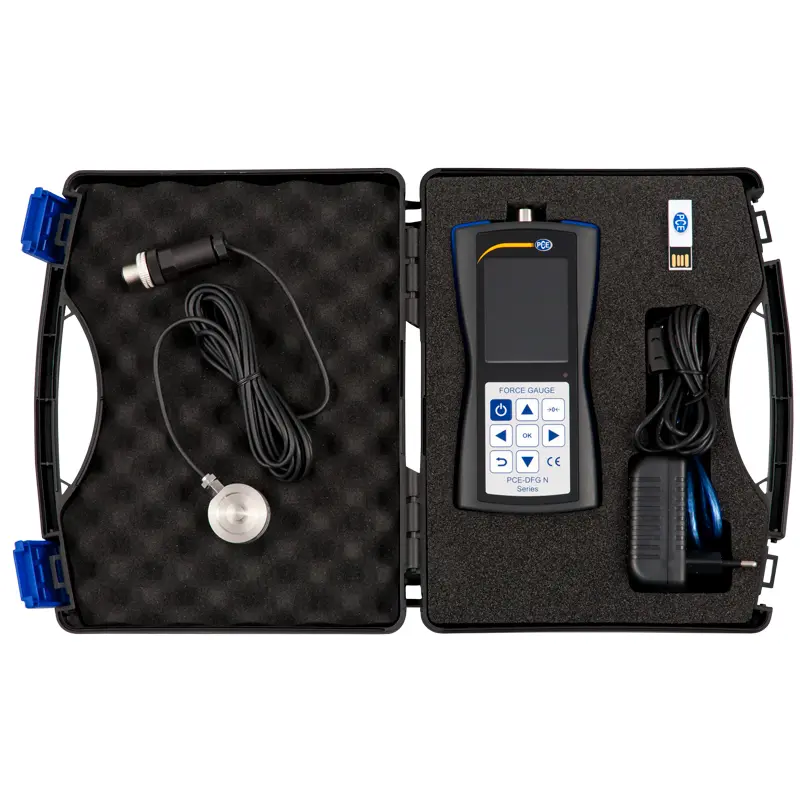

1 x miernik siły PCE-DFG NF 50K
1 x czujnik ciśnienia (w zależności od modelu)
1 x kabel USB
1 x ładowarka
1 x oprogramowanie komputerowe
1 x instrukcja obsługi
