Tester per superfici PCE-RT 2300

Codice articolo: PCE-RT 2300
GTIN (EAN): 4250348718693
2.332,90 €
2.846,14 €
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
:
4250348718693
PCE-RT 2300
Tempi di consegna:3-5 giorni (fine esaurimento scorte)

Accessori

Descrizione

Tester per superfici portatile per determinare i parametri di rugosità: Ra, Rz, Rq, Rt, ecc. / Sensore esterno / Touch screen / Interfaccia

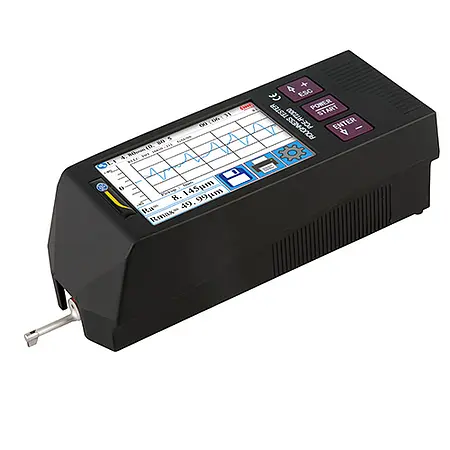

Il tester per superfici PCE-RT 2300 viene utilizzato per misurare la rugosità della superficie. Il tester per superfici è dotato di un sensore esterno. Questa caratteristica consente di determinare la ruvidità della superficie in profili piccoli o stretti. È possibile leggere i valori misurati sull'ampio display del tester per superfici, attraverso il quale è possibile gestire anche il dispositivo. Il tester per superfici è alimentato da una batteria interna. La batteria viene caricata tramite un alimentatore USB convenzionale.

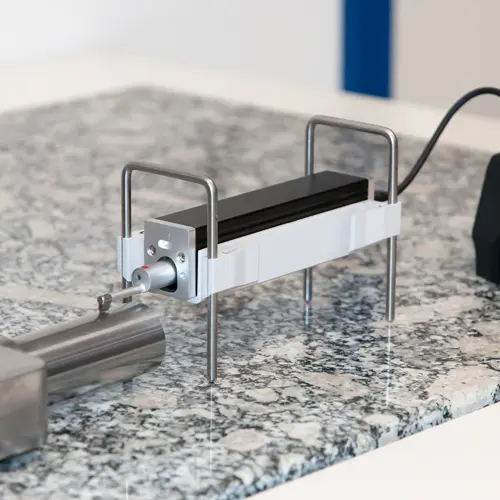

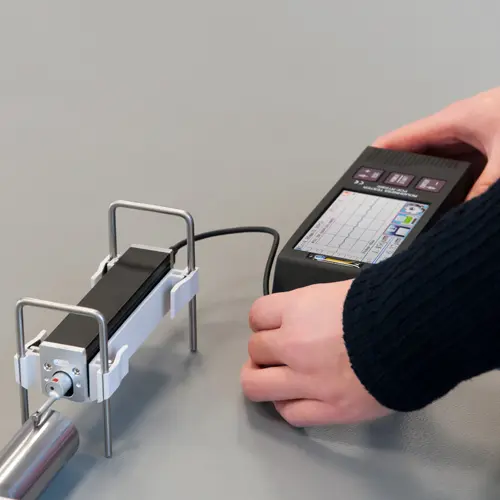

Il sensore esterno è collegato via cavo all'unità centrale del tester per superfici. Il sensore esterno integra una sonda con una punta di diamante. Questo esercita una pressione massima di 4 mN sulla superficie in cui viene misurata la rugosità. Il tester per superfici misura in base agli standard di rugosità validi ISO, ANSI e JIS.

Informazioni sul tester per superfici
Rz = Profondità media
La profondità media della rugosità Rz è la media aritmetica delle maggiori profondità di rugosità separatamente dalle diverse sezioni di misurazione adiacenti.
Ra = Valore medio di rugosità aritmetico
Ra è il parametro di rugosità riconosciuto e utilizzato a livello internazionale. È il valore medio aritmetico dei valori assoluti delle variazioni del profilo all'interno della sezione di misura. Il valore numerico misurato Ra è sempre inferiore al valore Rz ottenuto con lo stesso profilo di rugosità.
Rt = Profondità totale della rugosità
La profondità totale della rugosità Rt è la distanza verticale tra il picco più alto e la valle più bassa del percorso.
Rq = Rugosità quadratica media
Rq è la media quadratica delle deviazioni del profilo di rugosità dalla linea mediana lungo la lunghezza di valutazione lm. Rq è equivalente al nome RMS (Root Mean Square).

Caratteristiche

- Display touch screen
- Misura di tutti i parametri di rugosità
- Alimentazione a batteria e corrente
- Impostazione di vari filtri
- Punta di diamante
- Sensore esterno

Specifiche tecniche

Range di misura 320 µm
Precisione ±10%
Ripetibilità ±7%
Risoluzione ±20 µm: 0,01 µm
±40 µm: 0,02 µm
±80 µm: 0,04 µm
Parametri Ra, Rz, Rq, Rt, Rc, Rp, Rv,R3z, R3y, Rz(JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
Normative ISO4287, ANSI b46.1, DIN4768, JISb601

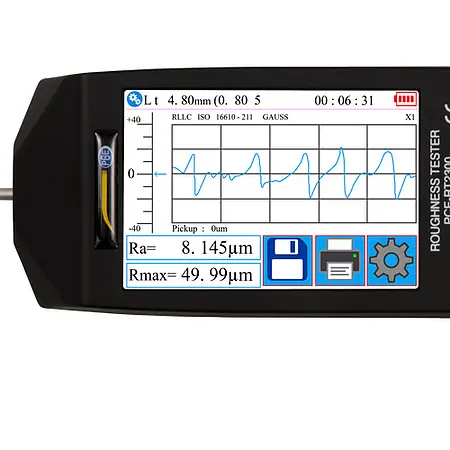

Grafica Profilo primario (rugosità + ondulazione)
Profilo di rugosità (rugosità)
Carico di curve
Filtri RC, PC-RC, Gaus, D-P
Limite lunghezza d'onda (Cut-Off) 0,25 mm, 0,8 mm, 2,5 mm
Numero di percorsi di esplorazione    1 ... 5 * percorsi di esplorazione
max. 17,5 mm
Sensore Punta di diamante da 90°, 5 µm
Forza di pressione del sensore < 4 mN
Velocità di avanzamento 0,25 mm: 0,135 mm/s
0,8 mm: 0,5 mm/s
2,5 mm: 1 mm/s

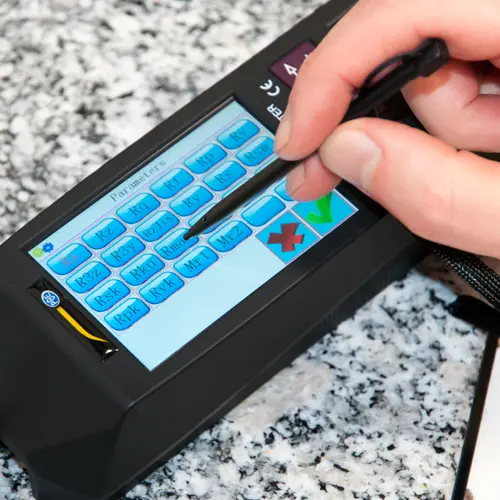

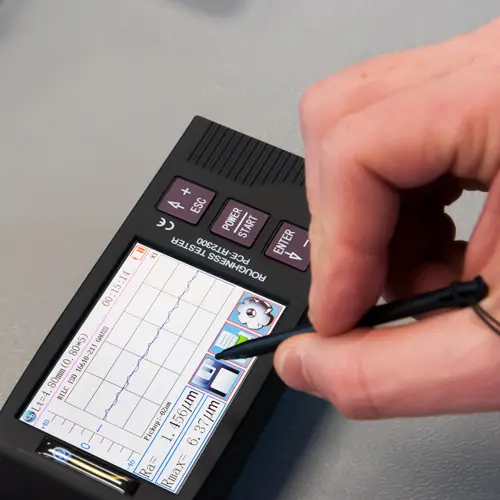

Display LCD da 3,5", touch screen
Alimentazione Batteria al litio da 3,7V
Caricabatteria USB: 5V / 800 mA
Durata operativa 50 ore
Condizioni operative -20 ... 40 °C / max. 90% U.R.
Condizioni di stoccaggio -40 ... 60 °C / max. 90% U.R.
Dimensioni Unità principale: 158 x 55 x 52 mm
Unità di avanzamento: 115 x 23 x 27 mm
Peso Ca. 500 g

Contenuto

1 x Tester per superfici PCE-RT 2300
1 x Sensore (Micro-tastatore)
1 x Unità di avanzamento estraibile
2 x Cavi di collegamento per l'unità di avanzamento
1 x Caricabatteria
1 x Cavo interfaccia
1 x Valigetta
Istruzioni per l'uso (disponibili in download)
