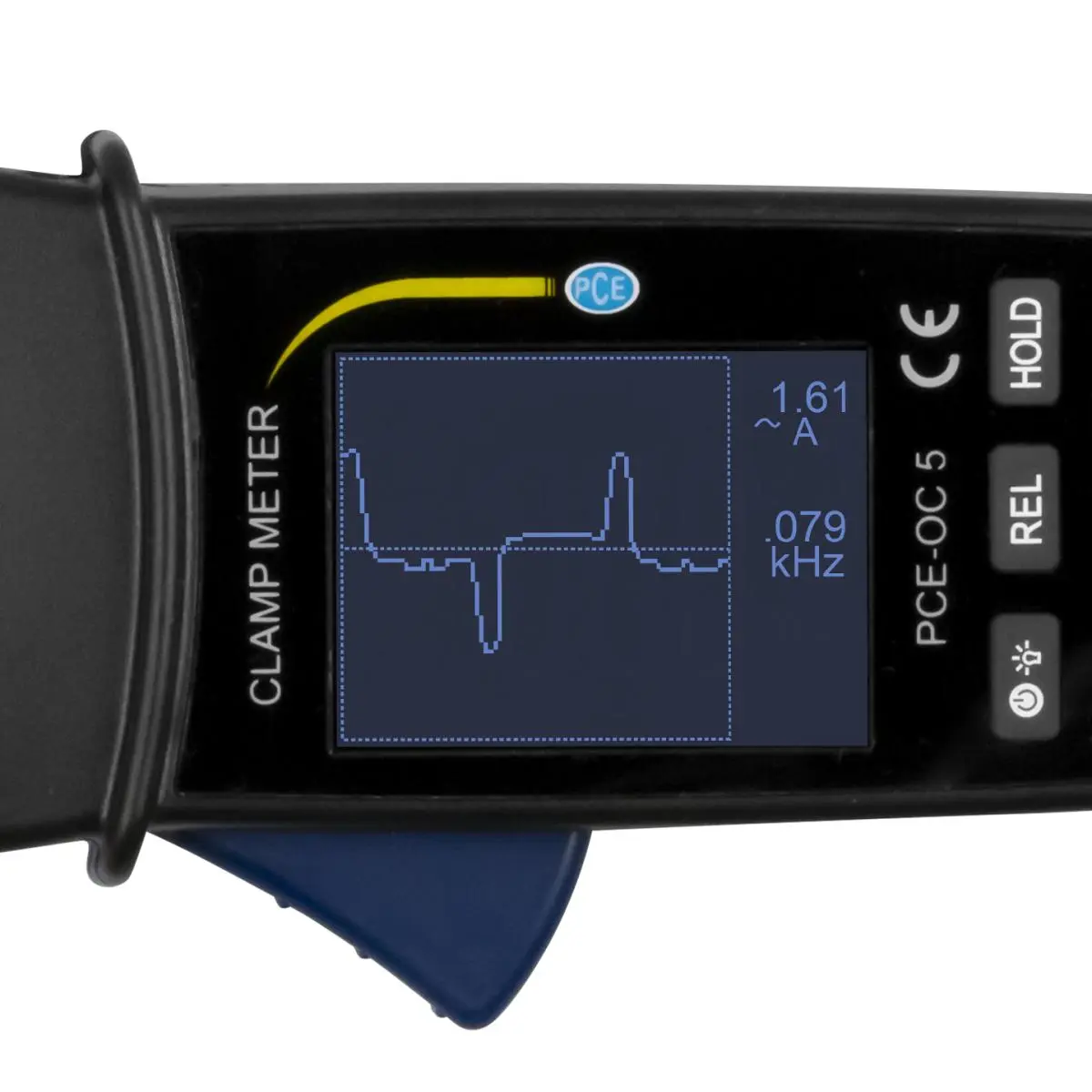

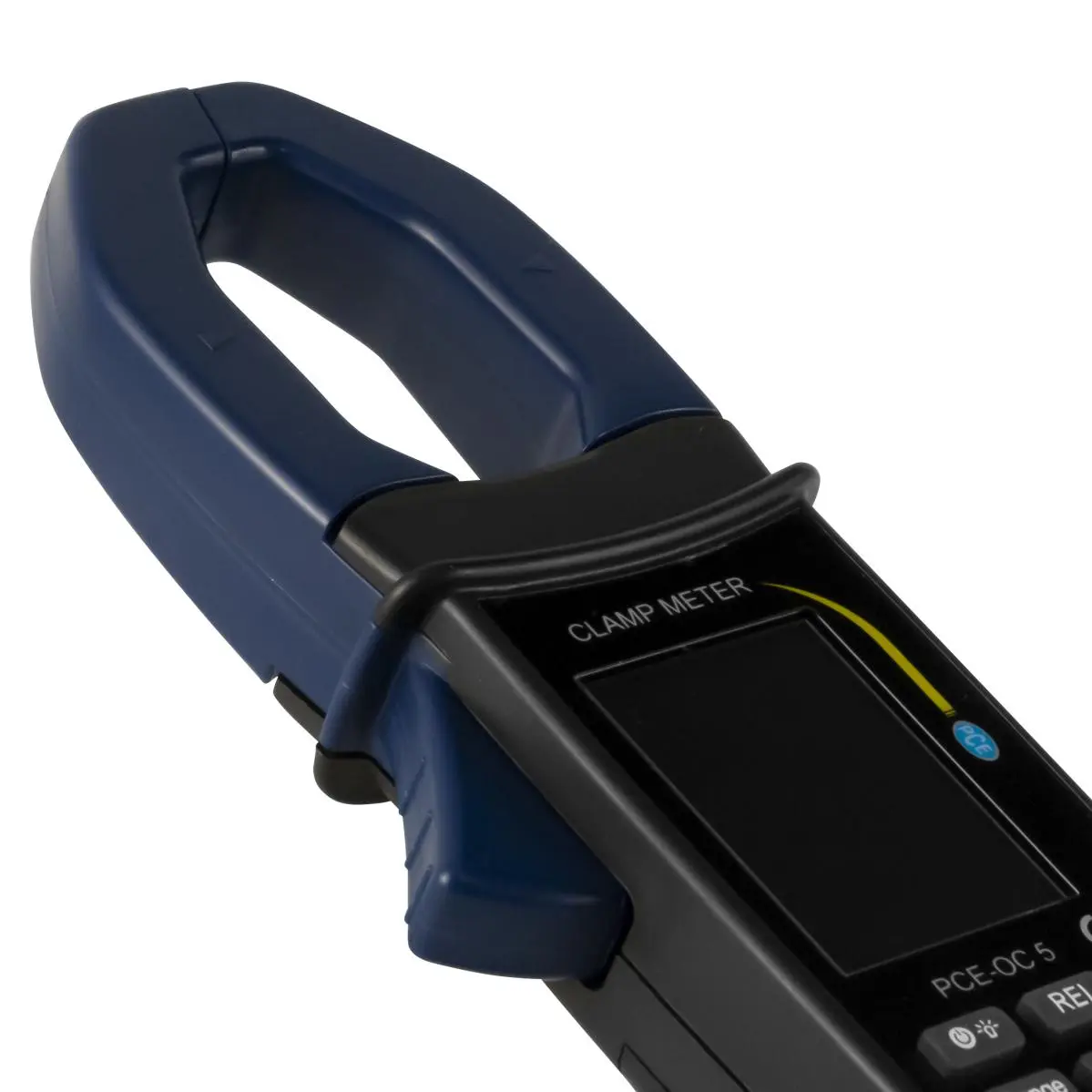

Il tester elettrico è adatto per i tecnici dell'assistenza, per l'uso stazionario nei reparti di riparazione dei negozi specializzati e nei laboratori. Il tester elettrico è progettato per misurazioni di corrente fino a 400 A AC. Oltre alla funzione di pinza amperometrica, il tester elettrico offre molte funzioni che altrimenti solo un multimetro possiede. Inoltre, la pinza amperometrica può essere utilizzata come tester elettrico per semplici applicazioni di manutenzione. Nella modalità tester elettrico del tester elettrico è possibile visualizzare sotto forma di grafico, oltre alla tensione continua e alternata, anche la corrente. Ciò presenta il vantaggio di poter visualizzare sul tester elettrico anche l'andamento del segnale della corrente. Grazie alla larghezza di banda di 200 kHz in modalità tester elettrico, questo strumento di misura può essere utilizzato anche per misurare la corrente nei convertitori di frequenza. Tutte le funzioni e i campi del tester elettrico sono protetti da sovraccarico. Il tester elettrico è adatto per diametri dei conduttori fino a 35 x 46 mm.

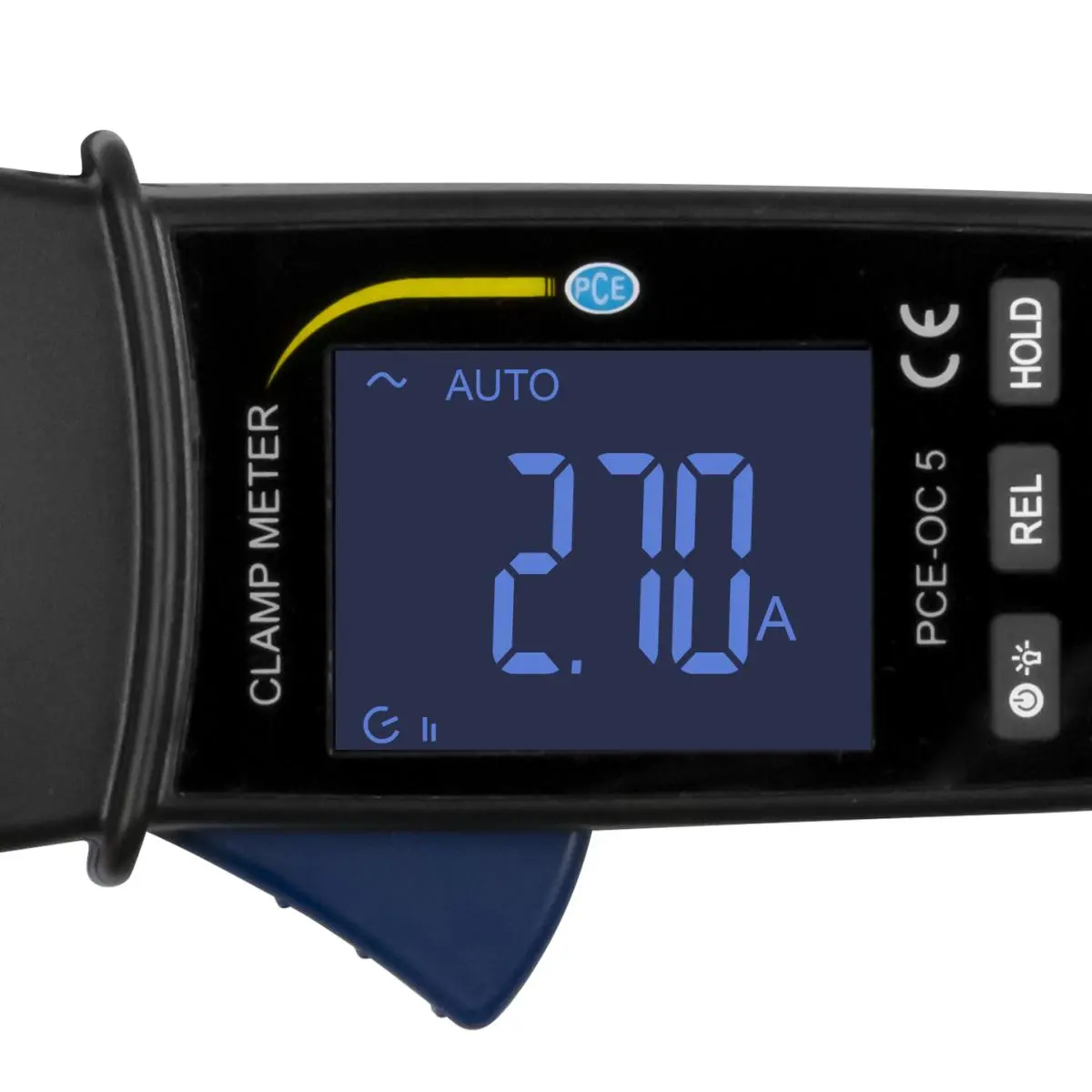

Il tester elettrico è alimentato da batterie AAA da 1,5 V. I valori misurati e i grafici vengono visualizzati sul Display LCD grafico. In modalità multimetro è possibile memorizzare fino a 100 valori misurati e richiamarli tramite il display. Inoltre, il tester elettrico può memorizzare fino a 10 grafici.
| Tensione continua DC | |
| Campo di misura | 0 ... 400 mV |
| Risoluzione | 0,1 mV |
| Precisione | ±(1,5 % del valore misurato +10 cifre) |
| Tensione continua DC | |
| Campo di misura | 400 mV ... 4 V |
| Risoluzione | 0,1 mV |
| Precisione | ±(1,5 % del valore misurato +10 cifre) |
| Tensione continua DC | |
| Campo di misura | 4 ... 40 V |
| Risoluzione | 0,1 mV |
| Precisione | ±(1,5 % del valore misurato +10 cifre) |
| Tensione continua DC | |
| Campo di misura | 40 ... 400 V |
| Risoluzione | 0,1 mV |
| Precisione | ±(1,5 % del valore misurato +10 cifre) |
| Tensione continua DC | |
| Campo di misura | 400 ... 600 V |
| Risoluzione | 0,1 mV |
| Precisione | ±(1,5 % del valore misurato +10 cifre) |
| Capacità | |
| Campo di misura | 0 ... 4 nF |
| Risoluzione | 1 pF |
| Precisione | ±(4 % del valore misurato +10 cifre) |
| Capacità | |
| Campo di misura | 4 ... 40 nF |
| Risoluzione | 1 pF |
| Precisione | ±(4 % del valore misurato +10 cifre) |
| Capacità | |
| Campo di misura | 40 ... 400 nF |
| Risoluzione | 1 pF |
| Precisione | ±(4 % del valore misurato +10 cifre) |
| Capacità | |
| Campo di misura | 400 nF ... 4 µF |
| Risoluzione | 1 pF |
| Precisione | ±(4 % del valore misurato +10 cifre) |
| Capacità | |
| Campo di misura | 4 ... 400 µF |
| Risoluzione | 1 pF |
| Precisione | ±(4 % del valore misurato +10 cifre) |
| Capacità | |
| Campo di misura | 400 µF ... 4 mF |
| Risoluzione | 1 pF |
| Precisione | ±(10 % del valore misurato +15 cifre) |
| Tensione AC | |
| Campo di misura | 0 ... 4 V |
| Risoluzione | 1 mV |
| Precisione | ±(2 % del valore misurato +10 cifre) |
| Gamma di frequenza | 50 ... 2000 Hz |
| Tensione AC | |
| Campo di misura | 4 ... 40 V |
| Risoluzione | 1 mV |
| Precisione | ±(2 % del valore misurato +10 cifre) |
| Gamma di frequenza | 50 ... 2000 Hz |
| Tensione AC | |
| Campo di misura | 40 ... 400 V |
| Risoluzione | 1 mV |
| Precisione | ±(2 % del valore misurato +10 cifre) |
| Gamma di frequenza | 50 ... 2000 Hz |
| Tensione AC | |
| Campo di misura | 400 ... 600 V |
| Risoluzione | 1 mV |
| Precisione | ±(2 % del valore misurato +10 cifre) |
| Gamma di frequenza | 50 ... 2000 Hz |
| Corrente alternata AC | |
| Campo di misura | 0 ... 40 A |
| Risoluzione | 10 mA |
| Precisione | ±(2,5 % del valore misurato +10 cifre) |
| Corrente alternata AC | |
| Campo di misura | 40 ... 400 A |
| Risoluzione | 0,1 A |
| Precisione | ±(2,5 % del valore misurato +10 cifre) |
| Resistenza | |
| Campo di misura | 0 ... 400 Ω |
| Risoluzione | 0,1 Ω |
| Precisione | ±(1 % del valore +5 cifre) |
| Resistenza | |
| Campo di misura | 400 Ω ... 4 kΩ |
| Risoluzione | 0,1 Ω |
| Precisione | ±(1 % del valore +5 cifre) |
| Resistenza | |
| Campo di misura | 4 ... 40 kΩ |
| Risoluzione | 0,1 Ω |
| Precisione | ±(1 % del valore +5 cifre) |
| Resistenza | |
| Campo di misura | 40 ... 400 kΩ |
| Risoluzione | 0,1 Ω |
| Precisione | ±(1 % del valore +5 cifre) |
| Resistenza | |
| Campo di misura | 400 kΩ ... 4 MΩ |
| Risoluzione | 0,1 Ω |
| Precisione | ±(1 % del valore +5 cifre) |
| Resistenza | |
| Campo di misura | 4 ... 40 MΩ |
| Risoluzione | 0,1 Ω |
| Precisione | ±(3 % del valore +5 cifre) |
| Frequenza | |
| Campo di misura | 10 Hz ... 30 kHz |
| Risoluzione | 0,1 Hz |
| Precisione | ±(2,5 % del valore misurato +10 cifre) a 4 ... 600 V |
| Temperatura | |
| Campo di misura | -20 ... +250 °C |
| Risoluzione | 1 °C |
| Precisione | ±(2 % +3 °C) |
| Specifiche dell'oscilloscopio | |
| Larghezza di banda | 2 kHz |
| Frequenza di campionamento | 2 kSa/s |
| Specifiche tecniche generali | |
| Tipo di display | LCD |
| Supporto di memorizzazione | Memoria interna |
| Capacità di memoria Informazioni aggiuntive | Modalità multimetro: 100 set di dati, modalità oscilloscopio: 10 forme d'onda |
| Dimensioni | Apertura della pinza: 35 x 49 mm |
| Lingua del menu | Inglese, Inglese (GB) |
| Classe di protezione (dispositivo) | IP20 |
| Alimentazione | Batterie |
| Batteria | 3 x 1,5 V Batteria AAA (1,5 V) , Alcalino-manganese |
| Capacità della batteria | 1270 mAh |
| Condizioni operative | 0 ... 40 °C , 0 ... 75 (senza condensa)% U.R. |
| Condizioni di stoccaggio | -10 ... 60 °C , 0 ... 90 (senza condensa)% U.R. |
| Dimensioni ( L x L x A ) | 212 x 74 x 35 mm |
| Peso | 264 g |
