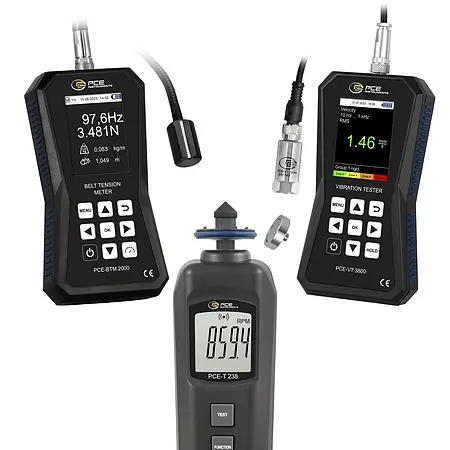

Le cinghie di trasmissione sono indispensabili nell'industria e nell'ingegneria meccanica. La durata massima di una cinghia di trasmissione dipende dalla tensione ottimale della cinghia. Un guasto al motore causato da danni alla cinghia può comportare costi considerevoli. Per evitare danni al motore e alla cinghia, è quindi indispensabile controllare regolarmente la tensione della cinghia. La tensione delle cinghie di trasmissione può essere misurata in modo rapido e affidabile con il misuratore digitale di tensione delle cinghie. Il misuratore di tensione delle cinghie serve a controllare in modo particolarmente efficace i sistemi di cinghie tramite la misurazione della frequenza. Il misuratore di tensione delle cinghie è uno strumento di manutenzione che misura otticamente la tensione delle cinghie. Questo misuratore di tensione delle cinghie è composto da un dispositivo di visualizzazione e da una testa sensore. La testa del sensore del tensiometro per cinghie di distribuzione è fissata a un collo di cigno. Grazie al collo di cigno mobile, la testa del sensore del tensiometro per cinghie di distribuzione può essere posizionata in modo flessibile e misurare la tensione delle cinghie di trasmissione anche in punti difficili da raggiungere. Il tensiometro per cinghie di distribuzione misura la forza del tratto e la frequenza della cinghia in condizioni di stallo. È sufficiente un piccolo impulso sulla cinghia per metterla in vibrazione. Grazie al suo sensore, il tensiometro per cinghie di distribuzione rileva la frequenza naturale della cinghia così generata e la visualizza sul grande display illuminato. Dalla frequenza della cinghia e dalla lunghezza e dalla massa della cinghia inserite opzionalmente, il tensiometro per cinghie di distribuzione può determinare direttamente la forza di tensione della cinghia. Con il tensiometro per cinghie di distribuzione, l'utente può determinare la tensione della cinghia nel sistema da controllare dalle pulegge e adottare misure immediate per regolare la tensione al valore nominale. La misurazione della tensione della cinghia richiede un'elevata precisione, che il tensiometro per cinghie di distribuzione esegue in modo rapido e affidabile.

Durante l'utilizzo del tensiometro per cinghie di distribuzione, l'utente può scegliere tra due unità di misura: N (unità SI) e libbra-forza (unità USA). Il display grafico del tensiometro per cinghie di distribuzione visualizza il valore misurato come frequenza della cinghia in Hz. Quando si immettono la massa e la lunghezza della cinghia, il tensiometro per cinghie di distribuzione visualizza anche la forza del tratto in Newton. Il menu grafico intuitivo viene visualizzato sul display ad alto contrasto del tensiometro per cinghie di distribuzione in sei lingue selezionabili. Per ulteriori analisi e per motivi di garanzia della qualità, il tensiometro per cinghie di distribuzione è dotato di una memoria. Nella memoria del tensiometro per cinghie di distribuzione è possibile memorizzare fino a 750 record in 15 cartelle da 50 valori di misurazione ciascuna. In questo modo, i dati non vanno persi dopo una misurazione in tempo reale e possono essere memorizzati nel tensiometro per cinghie di distribuzione per le misurazioni successive. Campi di applicazione dei misuratori di tensione della cinghia Il campo di applicazione del tensiometro per cinghie di distribuzione è ampio. È possibile controllare, ad esempio, grandi combinazioni di alberi motore, impianti di trasporto, dispositivi di sollevamento, ascensori, industria automobilistica o macchine agricole. La misurazione della tensione della cinghia è sempre necessaria quando si desidera eseguire una manutenzione ottimale di macchine e impianti. Con il tensiometro per cinghie di distribuzione di PCE Instruments è possibile determinare sia la tensione delle cinghie dentate che quella delle cinghie trapezoidali. La tensione della cinghia è un parametro importante durante l'installazione, la configurazione, la manutenzione e la riparazione delle trasmissioni a cinghia. Pertanto, la tensione della cinghia deve essere controllata regolarmente durante l'intero periodo di funzionamento con il tensiometro per cinghie di distribuzione compatto e, se necessario, regolata. Solo l'uso del tensiometro per cinghie di distribuzione può garantire la massima durata di tutti i componenti della macchina. Una tensione della cinghia troppo alta o troppo bassa può causare danni. Un controllo regolare consente di ridurre notevolmente i costi conseguenti a fermi macchina non programmati causati da danni ai cuscinetti o cinghie difettose. L'uso di un tensiometro per cinghie di distribuzione è quindi adatto per applicazioni nel campo della tecnologia dei motori, della produzione industriale, dei motori passo-passo, nella costruzione di utensili e macchine o anche nel campo della manutenzione e riparazione. Per garantire una lunga durata e prestazioni elevate di apparecchi, macchine e impianti, è importante misurare regolarmente la tensione delle cinghie di trasmissione. A complemento del tensiometro per cinghie di distribuzione, PCE Instruments offre il sensore a collo di cigno PCE- BTM 2000 SHL. Per raggiungere anche i punti di misurazione difficilmente accessibili negli impianti installati, il sensore è dotato di un lungo collo di cigno e di un cavo a spirale. Il sensore di ricambio con collo di cigno corto PCE-BTM 2000 SHS può essere facilmente avvitato al tensiometro per cinghie di distribuzione. Grazie al collo flessibile del sensore è possibile raggiungere anche i punti di misurazione difficilmente accessibili.

Che cos'è la forza di pretensionamento della cinghia / il pretensionamento? Poiché su una trasmissione a cinghia agiscono diverse forze, di seguito vengono indicate le forze più importanti che agiscono sulle trasmissioni a cinghia per comprendere il significato della forza di pretensionamento. La cinghia collega una puleggia motrice con una puleggia condotta. La puleggia motrice è azionata da un motore che genera una coppia e la trasmette alla puleggia motrice. La cinghia trasmette questa coppia sotto forma di forza circonferenziale alla puleggia di uscita. Le seguenti forze sono importanti in questo contesto. La forza circonferenziale: la forza circonferenziale corrisponde alla forza utile che deve essere trasmessa dalla cinghia. La forza circonferenziale dipende dalla potenza del motore applicata e quindi dalla coppia, nonché dal numero di giri del motore e dal diametro della puleggia. Per mantenere l'equilibrio delle forze, la forza circonferenziale provoca la formazione di forze diverse nei tratti della cinghia. La differenza di forza tra il tratto carico e il tratto vuoto corrisponde alla forza circonferenziale che viene trasmessa alla cinghia di uscita.

La forza di attrito: la forza di attrito sulla puleggia motrice assicura che la coppia del motore venga trasmessa alla puleggia condotta tramite la cinghia. Sulla puleggia condotta si genera una coppia utile che corrisponde al prodotto della forza circonferenziale e della metà del diametro della puleggia condotta.

La forza centrifuga: la forza centrifuga aumenta con l'aumentare della velocità e fa sì che la cinghia si allunghi, perdendo così aderenza. In questo caso, la forza centrifuga contrasta la forza di aderenza. La forza di pretensionamento: in condizioni dinamiche, il pretensionamento è diverso nel tratto carico e nel tratto vuoto. In condizioni statiche, il precarico è identico in entrambi i tratti. Il precarico deve essere regolato in condizioni statiche mediante un tensiometro per cinghie di distribuzione in modo tale che, in condizioni dinamiche, vi sia un'aderenza sufficiente alle pulegge per garantire la trasmissione della forza dalla cinghia alla puleggia, tenendo conto delle forze centrifughe che agiscono sulla cinghia durante il funzionamento. Il pretensionamento non deve tuttavia essere impostato a un valore troppo elevato, poiché in caso contrario potrebbero verificarsi danni alla cinghia e/o ai cuscinetti sotto carico. Il pretensionamento corretto deve essere scelto in modo specifico per ogni cinghia e per l'applicazione corrispondente. Nella maggior parte dei casi, i produttori di cinghie indicano il pretensionamento corrispondente sotto forma di forze o frequenze. Con un tensiometro per cinghie di distribuzione è possibile determinare con precisione il precarico necessario dopo l'installazione e prima della messa in funzione di una trasmissione a cinghia. Accelerometro per vibrazioni con sensore esterno Misurazione del valore di picco per macchine e impianti / opzionale con certificazione ISO / software / diverse lingue di menu / connessione PC tramite micro USB Memoria interna

Il sensore di accelerazione per vibrazioni è lo strumento ideale per il controllo di parti, macchine e impianti soggetti a vibrazioni. Con il sensore di vibrazioni esterno del sensore di accelerazione è possibile determinare l'ampiezza di vibrazione fino a 3,9 mm, la velocità di vibrazione fino a 399,9 mm/s e l'accelerazione di vibrazione fino a 399,9 m/s². Come parametri di misurazione, l'accelerometro mette a disposizione RMS, picco, picco-picco e fattore di cresta. Un'ulteriore funzione dell'accelerometro è la valutazione automatica secondo la norma ISO 10816-3. In base a tale norma, l'accelerometro può determinare lo stato di vibrazione attuale di una macchina tramite una valutazione buono/cattivo. L'accelerometro trova quindi applicazione, ad esempio, nei lavori di riparazione e manutenzione delle macchine. La batteria LiPo integrata con una capacità di 2500 mAh garantisce un'autonomia fino a 20 ore. La batteria LiPo può essere ricaricata tramite l'interfaccia micro USB dell'accelerometro. Per elaborare ulteriormente i valori misurati, questi possono essere memorizzati direttamente sull'accelerometro. A tale scopo è disponibile una memoria interna. I valori misurati possono essere memorizzati dall'accelerometro sia manualmente che automaticamente. Dopo una misurazione, i valori registrati possono essere letti tramite un PC. Con il software dell'accelerometro è ora possibile analizzare i dati di misurazione sulla base della rappresentazione grafica e dell'elenco tabellare. I dati di misurazione possono essere esportati come file CSV per un'ulteriore elaborazione. Se è disponibile un aggiornamento del firmware per l'accelerometro, questo può essere eseguito direttamente tramite il software.

Tachimetro per misurazioni con e senza contatto Possibilità di verificare anche le velocità superficiali / per velocità fino a 99.999 giri/min / alimentato a batteria / indipendente dal senso di rotazione Il tachimetro è uno strumento di misura portatile alimentato a batteria che consente un utilizzo mobile. Il tachimetro può eseguire misurazioni con contatto e senza contatto. È anche possibile misurare la velocità superficiale. Il tachimetro consente misurazioni fino a 99.999 giri al minuto. Questo intervallo di misurazione è possibile con misurazioni senza contatto con il tachimetro ottico. Con la misurazione a contatto è possibile determinare valori fino a 19.999 giri al minuto, mentre la misurazione della velocità superficiale offre la possibilità di determinare velocità fino a 1999,9 metri al minuto. Tali misurazioni possono essere avviate direttamente con il tachimetro e non richiedono una preparazione particolare. Durante l'utilizzo del tachimetro, l'utente non deve prestare attenzione al senso di rotazione, poiché questo dispositivo funziona e può essere utilizzato indipendentemente da esso. È quindi particolarmente indicato per la cura e la manutenzione delle macchine. La misurazione senza contatto consente anche di controllare la velocità di rotazione di componenti difficili da raggiungere.
