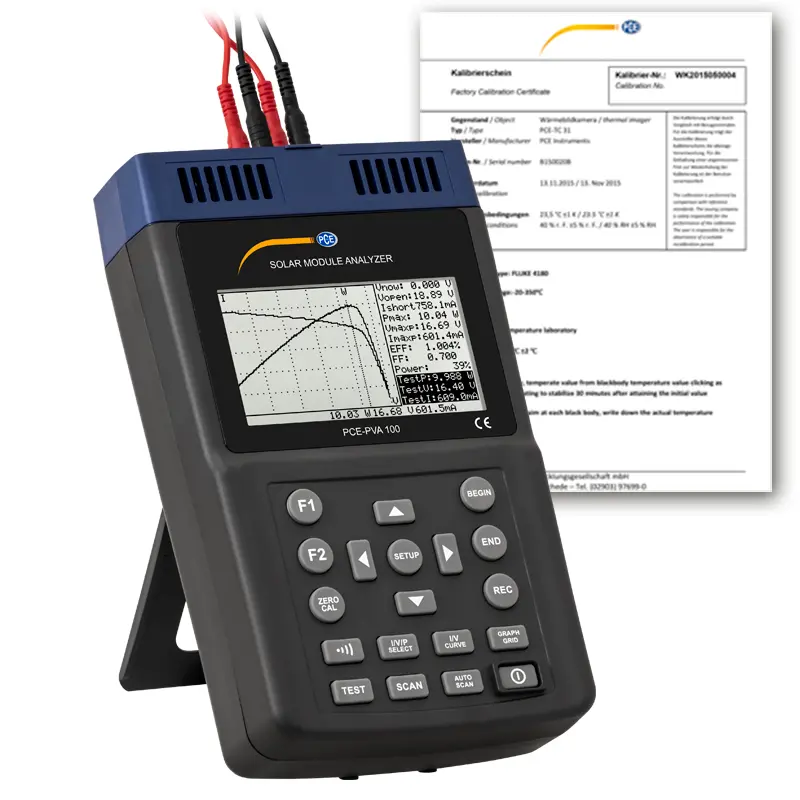

Rilevatore di radiazioni solari PCE-PVA 100-ICA (Rapporto di taratura ISO incluso)

Codice articolo: PCE-PVA 100-ICA

GTIN (EAN): 4250348729712

Accessori

Certificazione ISO CAL-PCE-PVA

240,90 €

Descrizione

Rilevatore di radiazioni solari con range 0 ... 12 A DC / Interfaccia USB / Memoria per la misurazione di 100 curve caratteristiche / Display LCD da 4,8" / Batteria per 400 misurazioni / Rapporto di taratura ISO incluso

Il rilevatore di radiazioni solari è un dispositivo molto utile per analizzare le curve caratteristiche delle celle solari. Il rilevatore di radiazioni solari copre un'ampia gamma di moduli solari grazie al range di misura della tensione DC da 0 a 60 V e al range di misura della corrente DC da 0 a 12 A. La memoria del rilevatore di radiazioni solari consente di memorizzare fino a 100 misurazioni, ed è possibile, quindi, trasferire i valori di misura a un computer. Con il software corrispondente è possibile leggere e analizzare i dati. È possibile utilizzare il rilevatore di radiazioni solari attraverso il software.

Il rilevatore di radiazioni solari è dotato di due modalità di misurazione per determinare la curva caratteristica di un modulo solare. In modalità automatica si genera la curva caratteristica con i parametri automatici del rilevatore di radiazioni solari. Ciò consente all'utente di avere un'idea dello stato del modulo solare. In modalità manuale è possibile impostare il valore corrente iniziale e il valore corrente finale. Se è stata introdotta anche la superficie del modulo solare e la potenza dell'intensità di radiazione in W/m², il rilevatore di radiazioni solari sarà in grado di calcolare l'efficienza e il coefficiente di riempimento della cella. Altra funzione aggiuntiva del rilevatore di radiazioni solari è la misurazione di un punto. In questo caso, il dispositivo può monitorare e controllare una corrente specifica.

Il display del rilevatore di radiazioni solari è da 4,8". Ciò consente di visualizzare la curva caratteristica e i valori di misura allo stesso tempo. Per analizzare al meglio la curva caratteristica è possibile controllare ogni singolo punto di misura. Per ottenere una differenza della X e Y si può premere un tasto dello strumento per passare da corrente a tensione e potenza.

Grazie alle varie funzioni il rilevatore di radiazioni solari è lo strumento ideale per verificare l'efficacia dei moduli solari. Per questo motivo il rilevatore di radiazioni solari viene utilizzato negli impianti fotovoltaici e negli istituti di ricerca per lo sviluppo dei moduli solari.

Caratteristiche

- Rapporto di taratura ISO incluso
- Memoria per 100 misurazioni
- Range di misura: 0 ... 12 A DC
- 3 differenti funzioni di prova
- Interfaccia per trasferimento dei dati al PC
- Visualizzazione grafica commutabile

Specifiche tecniche

Tensione DC
Range di misura	0 ... 10 V
Risoluzione	0,001 V
Precisione	±1% ±(1% di Vopen ±0,1 V)
Range di misura	10 ...60 V
Risoluzione	0,1 V
Precisione	±1% ±(1% di Vopen ±0,1 V)
Vopen: misura della tensione aperta in un modulo solare

Corrente DC
Range di misura	0,01 ... 10 A
Risoluzione	1 mA
Precisione	±1% ±(1% di Ishort ±9 mA)
Range di misura	10 ... 12 A
Risoluzione	10 mA
Precisione	±1% ±(1% di Ishort ±0,09 A)
Ishort: Corrente di cortocircuito in una cella solare

Altre specifiche
Impostazione della superficie FV	0,001 ... 9999 m²
Regolazione dell'intensità delle radiazioni	10 ... 1.000 W/m²
Schermo	LCD da 4,8"
Fusibile	F250 V, 12 A
Memoria	100 misurazioni
Frequenza di campionamento	0 ... 99 minuti
Autonomia batteria	Circa 400 misure lineari da 60 ... 0 V e 0 ... 12 A
Alimentazione batteria	Batteria al litio da 11,1 V, 3.400 mAh
Alimentazione con alimentatore	Input: 100 ... 240 V AC / 50/60 Hz Output: 15 V DC / 3A
Grado di inquinamento	2
Coefficiente di temperatura	0,1% del range/°C in temperature <18 °C e >28 °C
Condizioni operative	-20 ... 60 °C / <75% U.R. senza condensazione
Dimensioni	257 x 155 x 57 mm
Peso	1.160 g

Contenuto

1 x Rilevatore di radiazioni solari PCE-PVA 100-ICA
1 x Cavo ottico USB
1 x Batteria
1 x CD con software
2 x Pinze
2 x Puntali (100 mm)
1 x Alimentatore
1 x Certificazione ISO (Inglese/Tedesco)
Istruzioni per l'uso (disponibili in download)
