Il misuratore di lunghezza dei cavi è uno strumento di misura versatile, affidabile e preciso per determinare la lunghezza dei cavi con il collaudato metodo del tempo di transito. Con questo tester professionale è possibile misurare in modo affidabile i cavi senza doverli srotolare: l'ideale per l'utilizzo in ambito artigianale, nelle installazioni elettriche e nella manutenzione. Il campo di misura va da 5 a 1500 metri e il dispositivo rileva in modo affidabile cortocircuiti e interruzioni nel cavo.

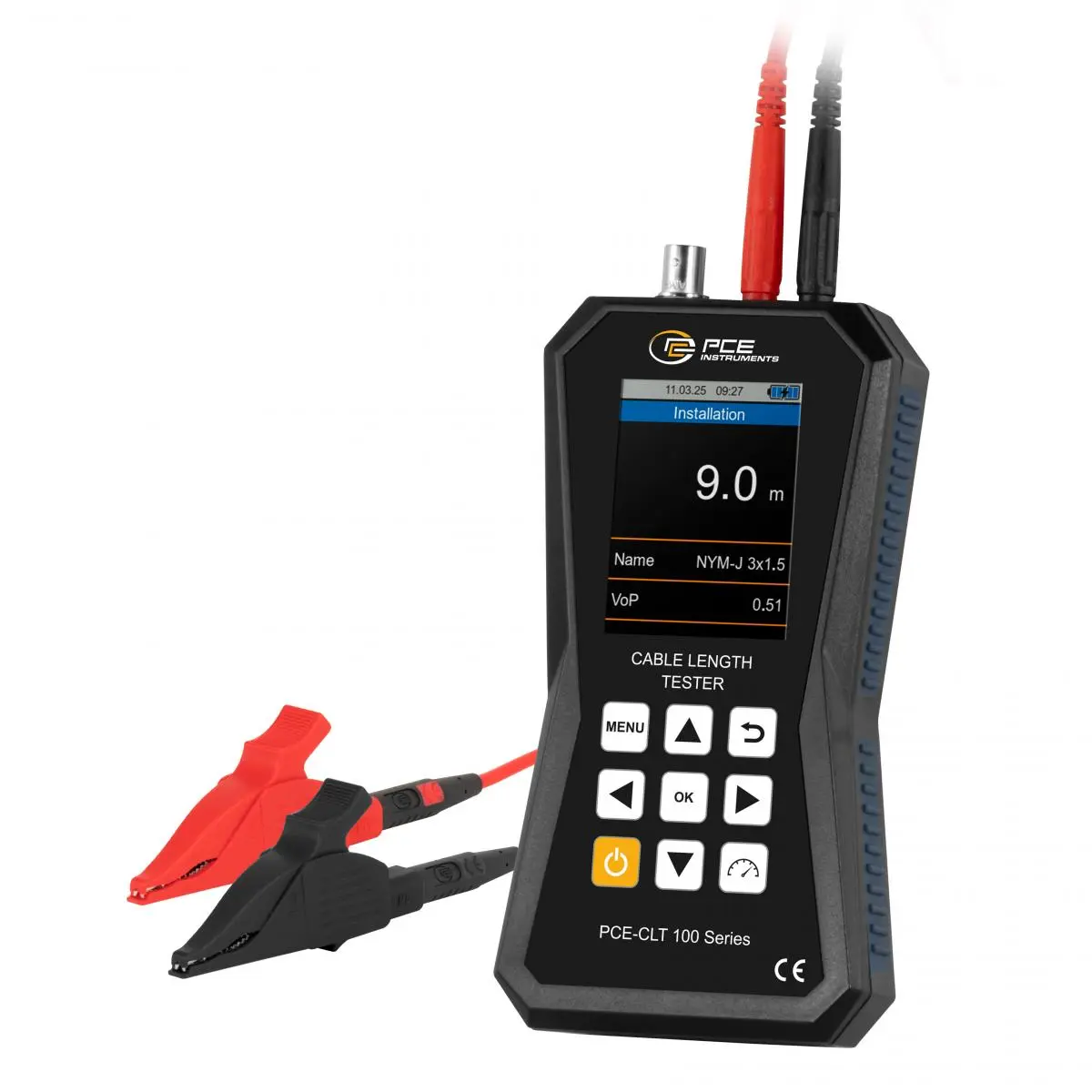

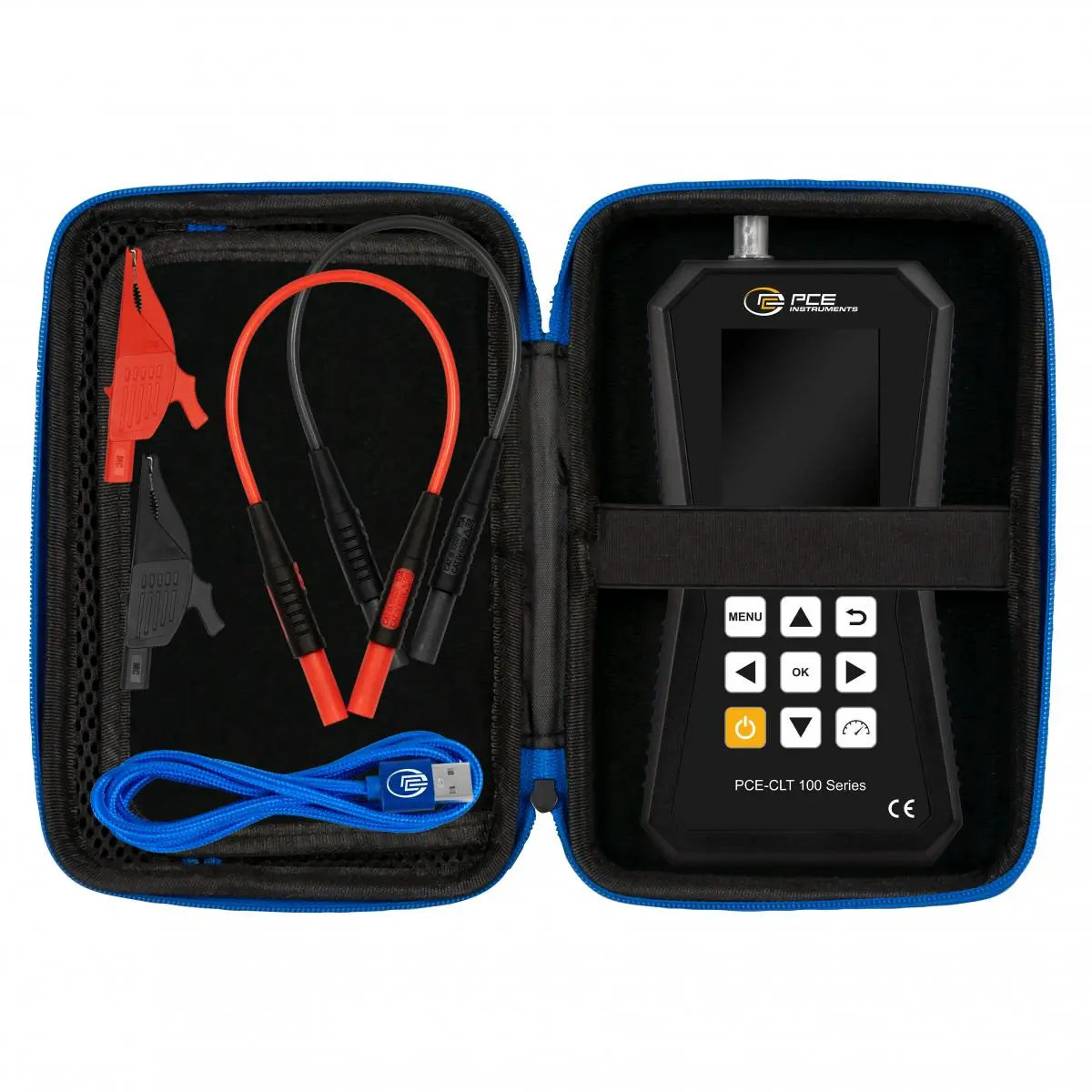

Grazie al database dei cavi integrato con 86 tipi di cavi diversi e alla possibilità di inserire i propri cavi e impostare fattori di accorciamento personalizzati, il misuratore di lunghezza dei cavi è particolarmente flessibile da usare. Il collegamento avviene comodamente tramite prese da laboratorio da 4 mm con le clip a coccodrillo in dotazione o tramite una presa BNC per i cavi coassiali. Le sezioni dei cavi supportate vanno da 0,25 mm² a 16 mm², rendendo il misuratore di lunghezza dei cavi adatto a un'ampia gamma di applicazioni.
Il display da 2,8 pollici offre una chiara presentazione di tutti i risultati di misura, mentre il menù multilingue consente un utilizzo semplice e intuitivo. I risultati delle misure possono essere memorizzati internamente e ulteriormente elaborati utilizzando il software per PC in dotazione. Con una durata della batteria fino a 20 ore e dimensioni compatte, il misuratore di lunghezza dei cavi è ottimizzato per l'uso mobile ed è ideale per l'uso quotidiano nei cantieri o nelle officine.
Il misuratore di lunghezza dei cavi è quindi la soluzione perfetta per chi cerca un dispositivo di misura affidabile, preciso e maneggevole per determinare la lunghezza dei cavi elettrici e diagnosticare i guasti.
| Dati tecnici - Dispositivo di misurazione della lunghezza del cavo | |
| Temperatura min. | 5 m |
| Campo di misura max. | 1500 m |
| Risoluzione | 0,1 m |
| Precisione | ± (1 % del valore misurato + 0,2 m) |
| Sezione del cavo min. | 0,25 mm² |
| Sezione del cavo max. | 16 mm² |
| Fattore di accorciamento min. | 0 |
| Fattore di accorciamento massimo | 0,99 |
| Principio di misura | Procedura di runtime |
| Numero di tipi di cavo nel database | 86 |
| Tipi di cavi | Cat3 Cat5 CAT5e CAT6 Cat6a CAT7 CAT7a RG58 RG59 RG6 RG6U A2YL 2x2x0,8 H05 RR-F 3x0,75 H05 RR-F 3x1 H05 RR-F 3x1,5 H05 RR-F 3x2,5 H05 RR-F 4x1,5 H05 RR-F 5x1,5 H05 RR-F 5x2,5 H0VV-F 3x1,5 H0VV-F 3x2,5 H0VV-F 5x1,5 H0VV-F 5x2,5 H07 NF 4x10 H07 NF 4x16 H07 NF 4x25 H07 NF 5x2,5 H07 NF 5x10 H07 NF 5x16 H07RN-F 3x2,5 H07RN-F 4x2,5 H07RN-F 5x2,5 H07RN-F 5x4 H07RN-F 5x6 H07RN-F 5x10 JYYFL-J 3x1,5 JYYFL-J 5x1,5 NJYYFL-J 4x1,5 NJYYFL-J 5x2,5 NJYYFL-O 3x1,5 NYIF-J 3x1,5 NYIF-J 3x2,5 NYIF-J 4x1,5 NYIF-J 5x1,5 NYIF-J 5x2,5 NYM-J 3x1,5 NYM-J 3x2,5 NYM-J 3x4 NYM-J 4x1,5 NYM-J 4x2,5 NYM-J 4x4 NYM-J 4x6 NYM-J 4x10 NYM-J 4x16 NYM-J 4x25 NYM-J 5x1,5 NYM-J 5x2,5 NYM-J 5x4 NYM-J 5x6 NYM-J 5x10 NYM-J 5x16 NYM-J 7x15 NYM-J 10x1,5 NYM-O 2x1,5 NYM-O 3x1,5 NYY-J 3x1,5 NYY-J 3x2,5 NYY-J 4x1,5 NYY-J 4x10 NYY-J 4x16 NYY-J 4x25 NYY-J 4x35 NYY-J 5x1,5 NYY-J 5x2,5 NYY-J 5x4 NYY-J 5x6 NYY-J 5x10 NYY-J 5x16 SIHF-J 3x1,5 SIHF-J 3x2,5 SIHF-J 5x1,5 SIHF-J 5x2,5 SJHF-J 3x2,5 YSLY-J2 3x1 YSLY-J2 3x1,5 YSLY-J2 5x1,5 |
| Specifiche tecniche generali | |
| Unità | m, ft |

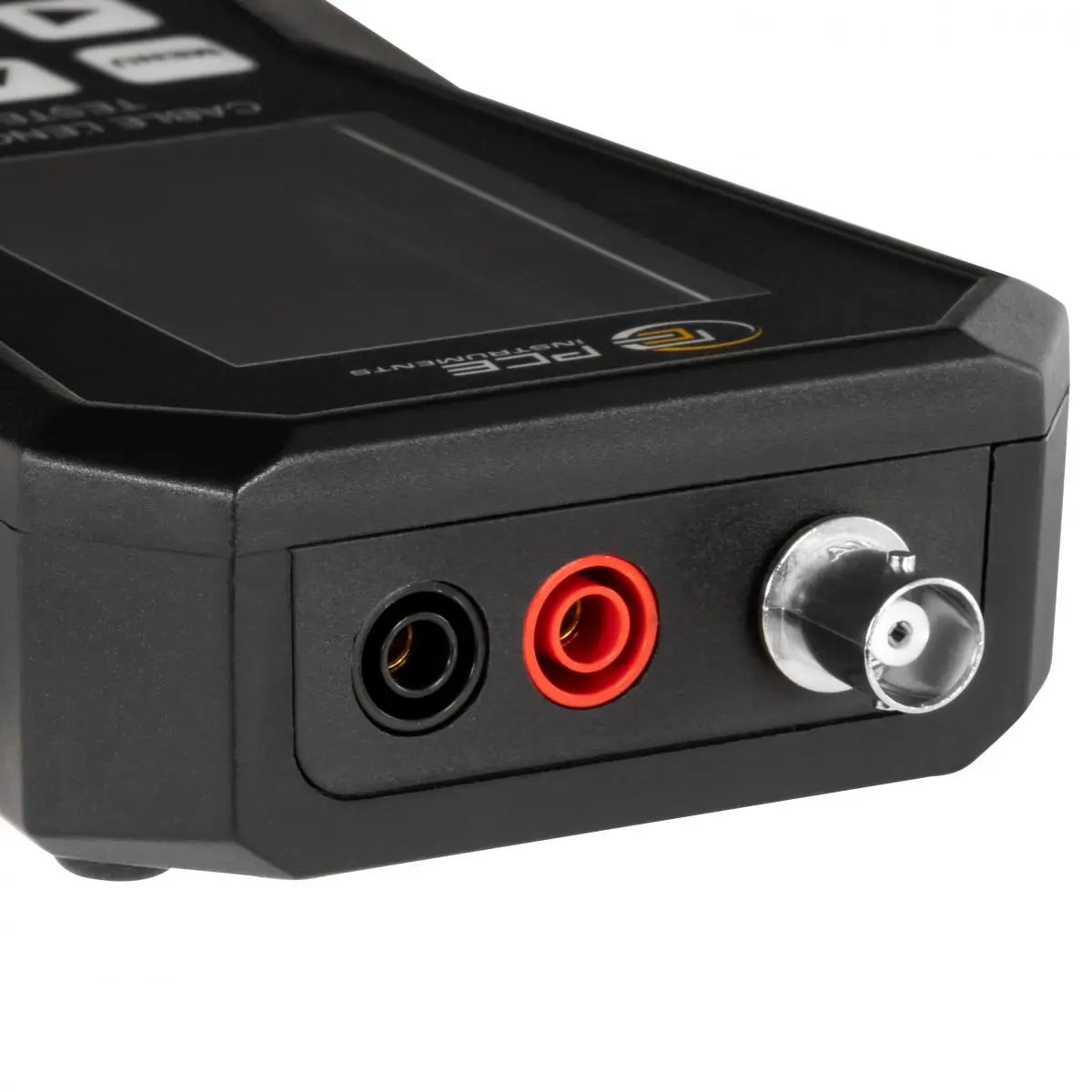

| Connessioni | BNC, Presa da laboratorio da 4 mm |
| Tipo di display | LCD |
| Dimensioni del display | 2,8 Pollici |
| Supporto di memorizzazione | Memoria interna |
| Capacità di stoccaggio | 100 Misure |

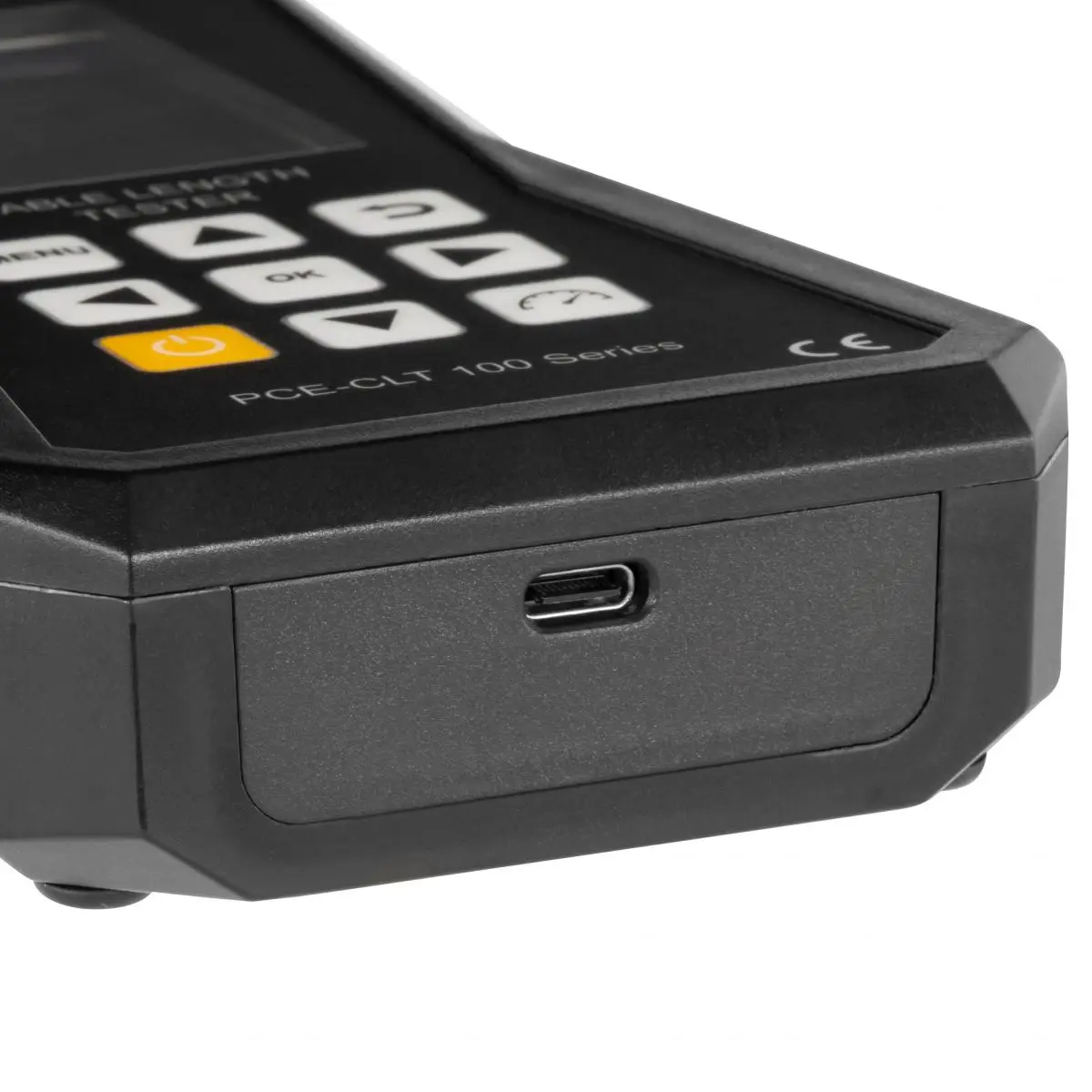

| Interfaccia dati | USB-C |
| Tempo di funzionamento | 20 h |
| Tempo di funzionamento Informazioni aggiuntive | a seconda della luminosità del display |
| Menu Lingua | Tedesco, Inglese (GB), Inglese, Spagnolo, Italiano, Francese, Olandese, Portoghese, Turco, Polacco, Russo, Cinese, Giapponese, Danese |
| Classe di protezione (dispositivo) | IP50 |
| Alimentazione | USB 5V DC 500mA |
| Capacità della batteria | 2500 mAh |
| Condizioni operative | -20 ... 65 °C , 10 ... 95 %U.R. |
| Dimensioni ( L x A x P ) | 165 x 85 x 32 mm |
| Peso | 255 g |
