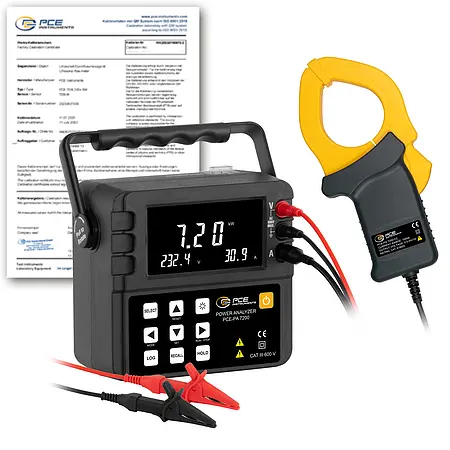

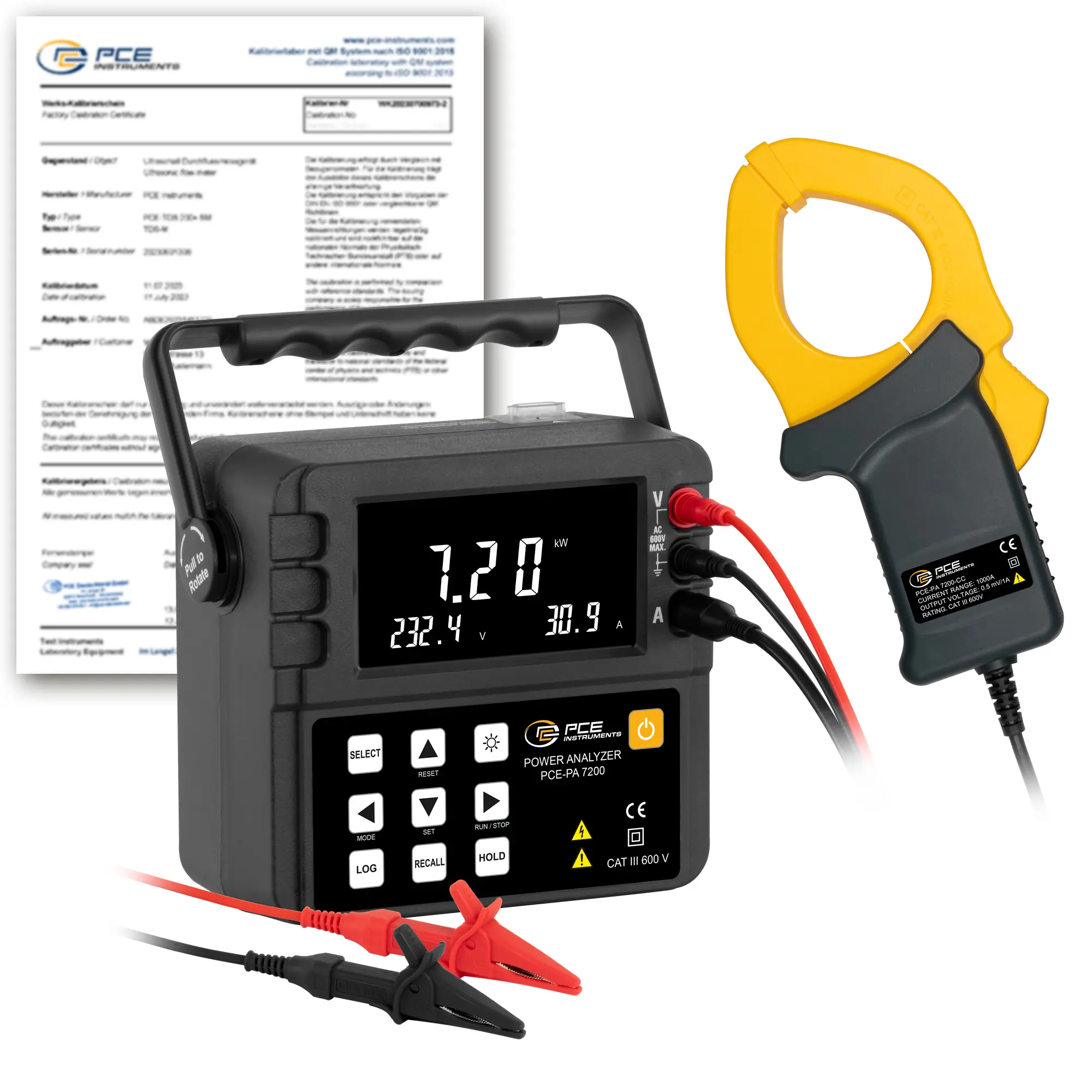

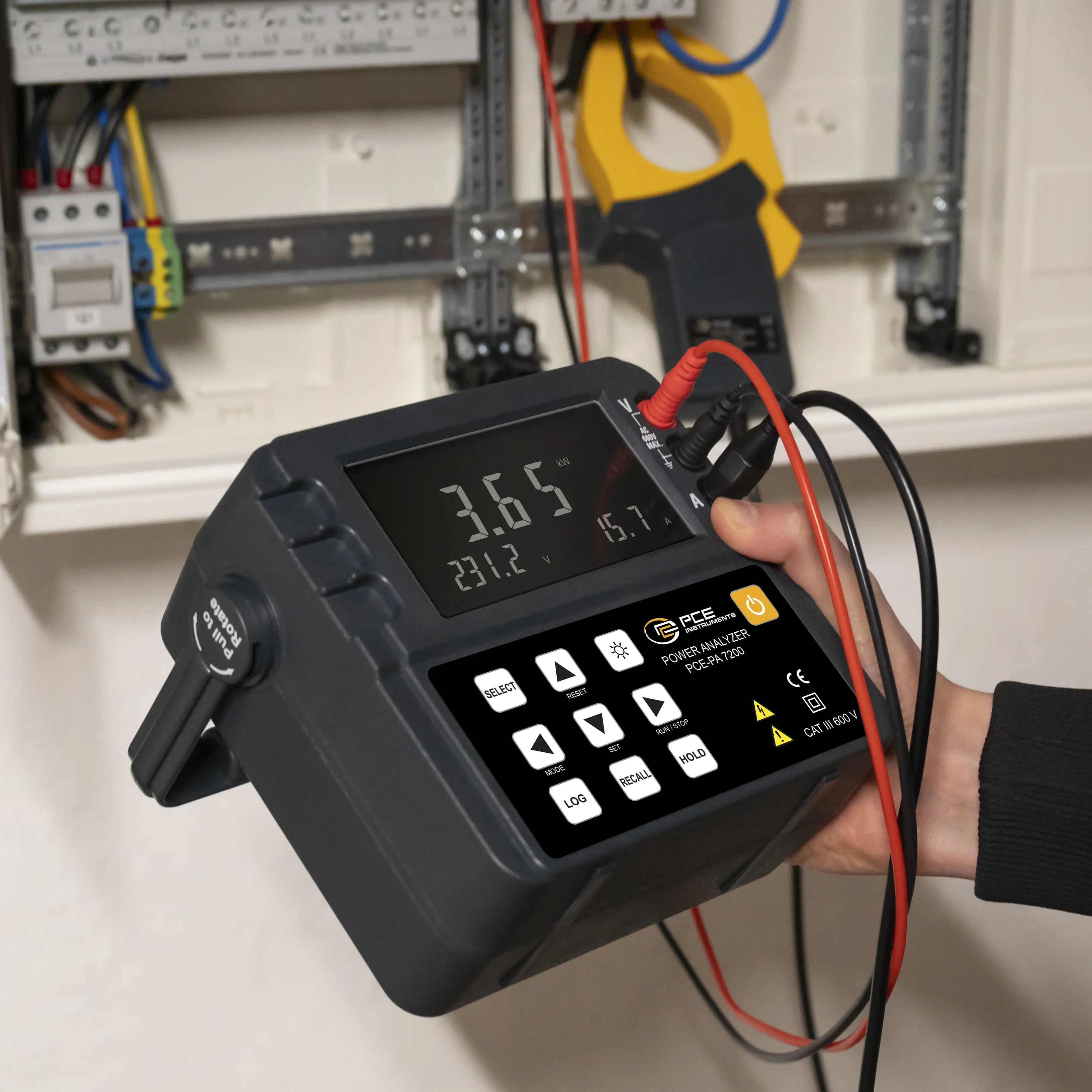

Il registratore di dati è uno strumento utile per registrare con precisione diversi parametri elettrici. Con un campo di misura da 0 a 600 V per la tensione AC e da 0 a 1000 A per la corrente AC, offre una flessibilità sufficiente per varie applicazioni. Oltre a misurare la potenza attiva, il fattore di potenza, l'energia attiva e la frequenza, il registratore di dati consente anche di monitorare il consumo di energia e i costi associati. Con le sue dimensioni compatte di 220 x 195 x 105 mm, è pratico e facile da usare.
La memoria interna del dispositivo può memorizzare fino a 2000 record di dati, che possono essere comodamente richiamati tramite il display LCD. Tuttavia, per trasferire i dati a un PC, è necessario installare il software in dotazione, che consente la visualizzazione sia tabellare che grafica dei dati. I dati possono anche essere esportati in un documento di testo. La registrazione continua dei dati, che può essere avviata tramite il registratore di dati , avviene a intervalli di un secondo fino all'esaurimento della memoria. Questa memoria può essere richiamata solo nel dispositivo. Inoltre, è possibile impostare funzioni di allarme per i valori limite superiori e inferiori della potenza misurata, della tensione AC e della corrente AC
La "funzione costi" integrata consente all'operatore di impostare un fattore di costo per visualizzare il costo totale del consumo. È inoltre possibile impostare un fattore di peso per determinare, ad esempio, il consumo di gas.
Nel complesso, il registratore di dati offre un'ampia gamma di applicazioni e funzionalità per la misurazione e il controllo del consumo di elettricità ed energia.
| Tensione AC | |
| Campo di misura | 0 ... 600 V |
| Risoluzione | 0,1 V |
| Precisione | ±1 % del valore +5 digit |
| Corrente alternata AC | |
| Campo di misura | 10 ... 1000 A |
| Risoluzione | 0,1 A |
| Precisione | ±1,5 % del valore +5 digit(>10 A) |
| Potenza attiva | |
| Campo di misura | 0 ... 9999 kW |
| Risoluzione | 0,01 kW |
| Precisione | ±2,5 % del valore +5 digit |
| Potenza apparente | |
| Campo di misura | 0 ... 9999 kVA |
| Risoluzione | 0,01 kVA |
| Precisione | ±2,5 % del valore +5 digit |
| Fattore di potenza | |
| Campo di misura | 0,001 ... 1 |
| Risoluzione | 0,001 |
| Energia attiva | |
| Campo di misura | 0 ... 9999 kWh |
| Risoluzione | 0,01 kWh |
| Precisione | ±2,5 % del valore +5 digit |
| Frequenza | |
| Campo di misura | 45 ... 65 Hz |
| Risoluzione | 0,1 Hz |
| Precisione | ±0,5 % del valore +5 digit |
| Specifiche tecniche generali | |
| Funzioni di misura | HOLD, MIN, MAX |
| Tipo di display | LCD con retroilluminazione |
| Dimensioni del display | 4,7 Pollici |
| Supporto di memorizzazione | Memoria interna |
| Capacità di stoccaggio | 2000 Record di dati |
| Intervallo di memorizzazione da | 1 s |
| Intervallo di memorizzazione fino a | 1 s |
| Interfaccia dati | RS232 |
| Norma | EN 61010-1, EN 61326-1 |
| Standard di sicurezza | CAT III 600 V |
| Allarme | Acustico, ottico |
| Modalità di allarme | Sotto, sopra |

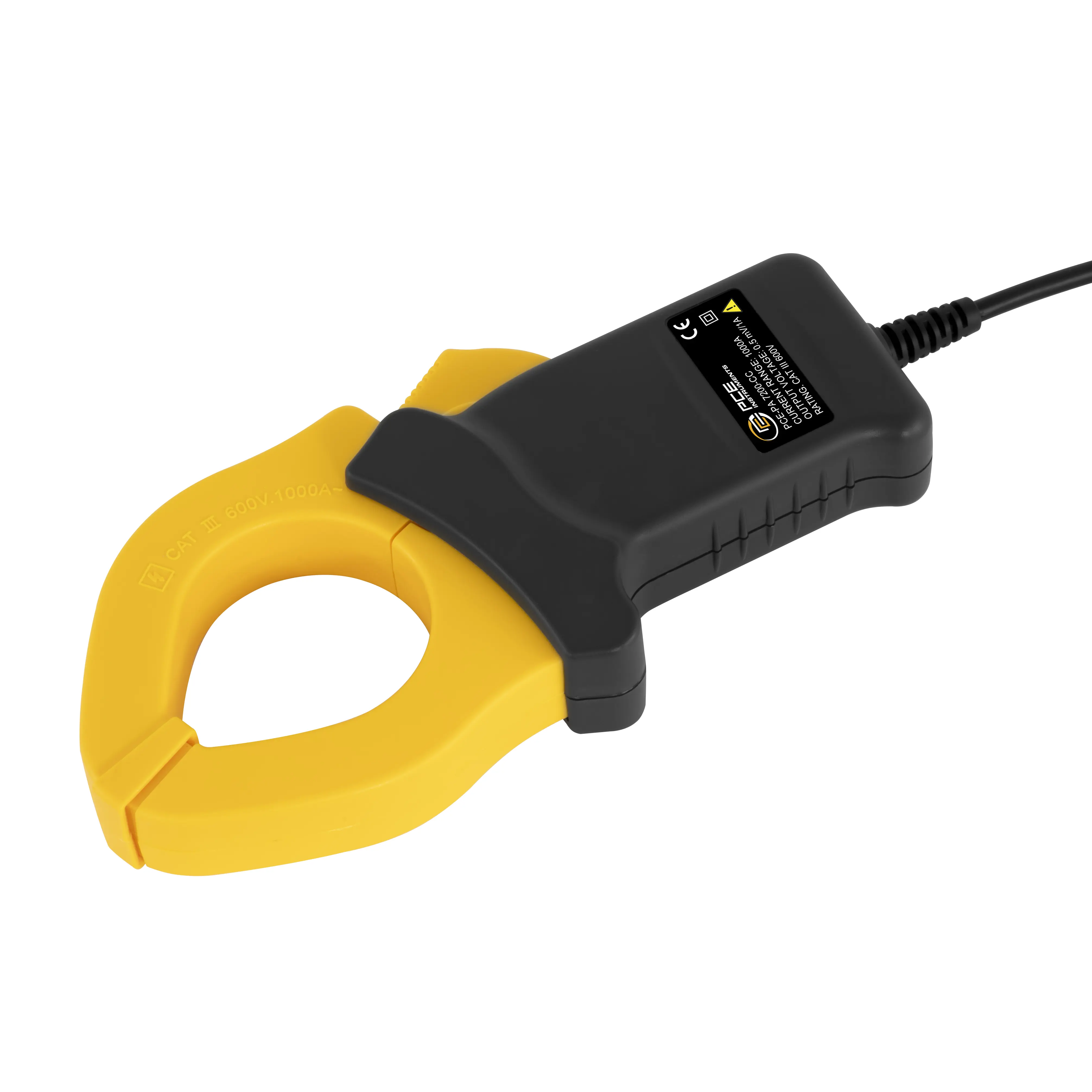

| Apertura di misura | Pinza amperometrica: max. 50 mm |
| Menu Lingua | Inglese |
| Classe di protezione (dispositivo) | IP30 |

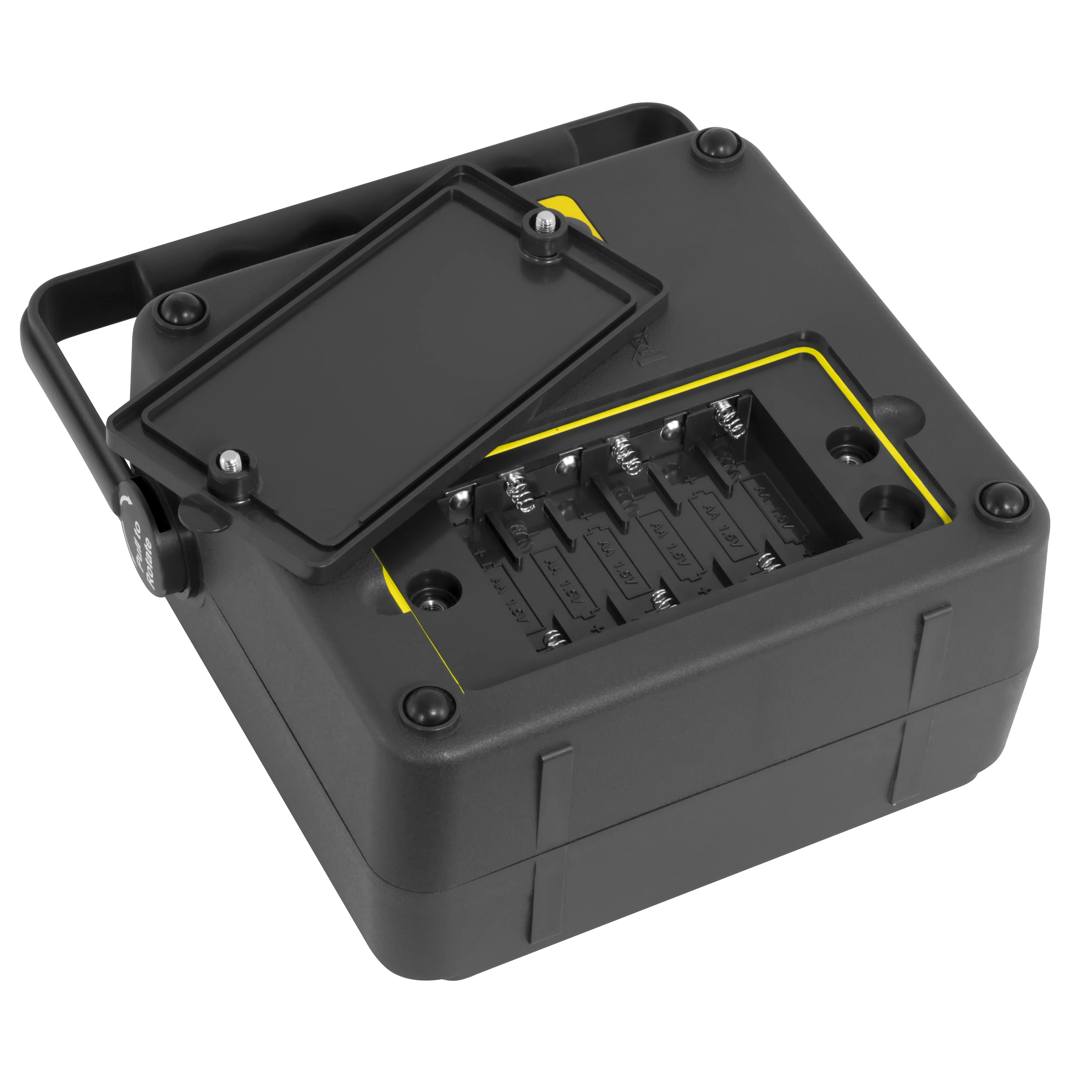

| Batteria | 6 x 1,5 V Batteria AA (1,5 V) , Alcalino-manganese |
| Capacità della batteria | 3000 mAh |
| Condizioni operative | 0 ... 40 °C , 0 ... 80 %U.R. |
| Condizioni di conservazione | 0 ... 40 °C , 0 ... 80 %U.R. |
| Dimensioni ( L x L x A ) | 220 x 195 x 105 mm |
| Peso | 889 g |
