Sensore PCE-TG-HT5 | |
Range di misura | 1 ... 600 mm (acciaio) |
Diametro e spessore min. del tubo | 30 mm |
Frequenza | 5 MHz |
Diametro | Ø12 mm |
Descrizione | Per alte temperature (max. 300 °C) |

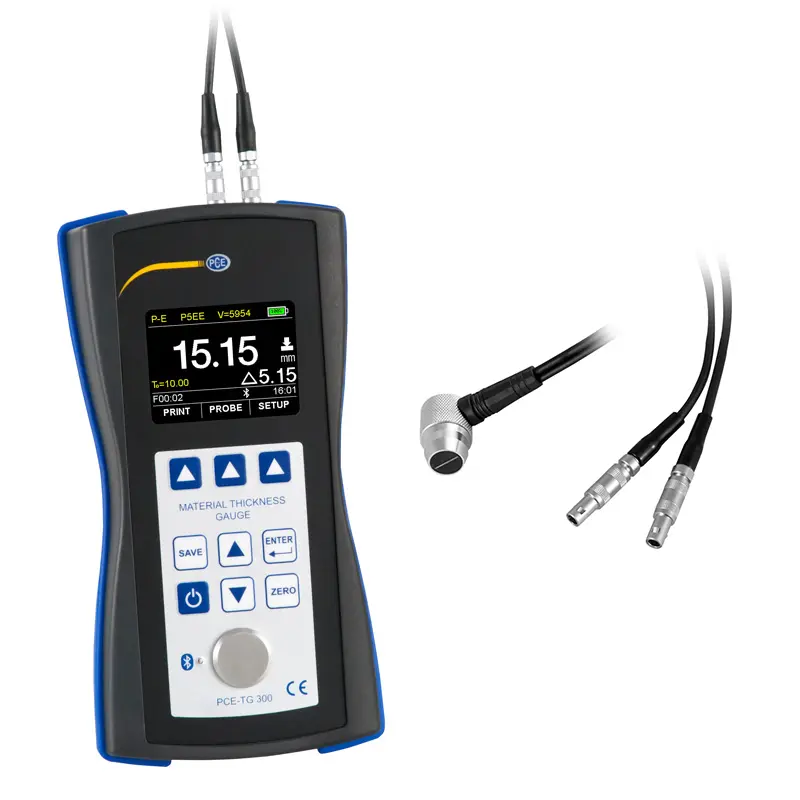

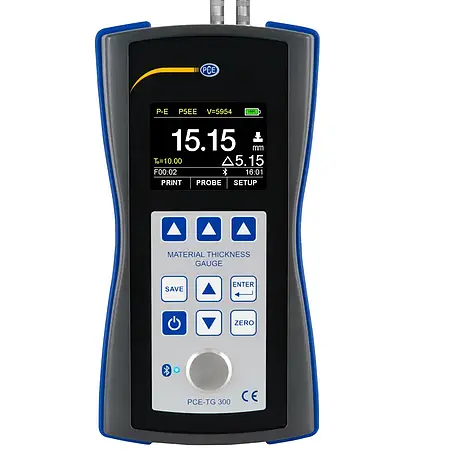

Misuratore PCE-TG 300-HT5 | |
Range di misura | P-E: Modalità impulso-eco 0,65 ... 600 mm (acciaio) E-E: Modalità doppia eco 2,50 ... 100 mm |
Precisione | ±0,04 mm H[mm] (<10 mm); ±0,4% H[mm] (>10 mm); H fa riferimento allo spessore del materiale |
Risoluzione | 0,1 mm / 0,01 mm / 0,001 mm (regolabile) |
Materiali misurabili | Metalli, plastica, ceramica, resina epossidica, vetro e qualsiasi materiale omogeneo |
Modalità di misura | Impulso-eco (Pulse-echo, rilevamento di errori e vuoti) Doppio-eco (Echo-echo, nasconde lo spessore del rivestimento) |
Calibrazione | Calibrazione degli ultrasuoni, calibrazione a zero, calibrazione su due punti |
Modalità di visualizzazione | Normale, modalità di scansione, modalità differenziale |
Unità di misura | mm / pollici |

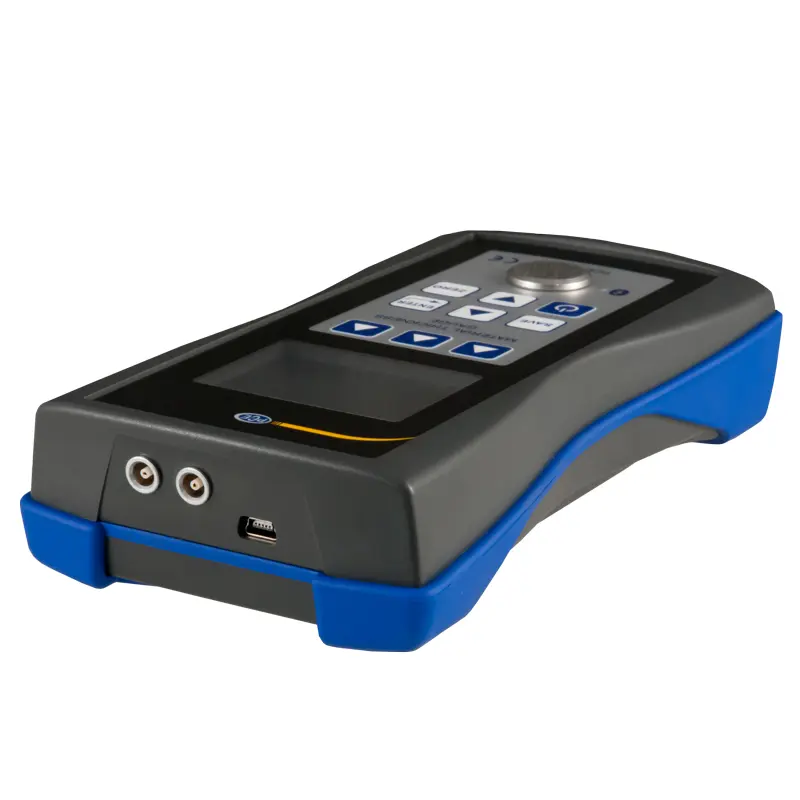

Trasmissione dati | Stampa con Bluetooth USB 2.0 |
Memoria | Non volatile per 100 gruppi di dati con 100 registrazioni ciascuno |
Durata operativa | Funzionamento continuo 100 ore Modalità Stand-by automatica (regolabile) Modalità spegnimento automatica (regolabile) |

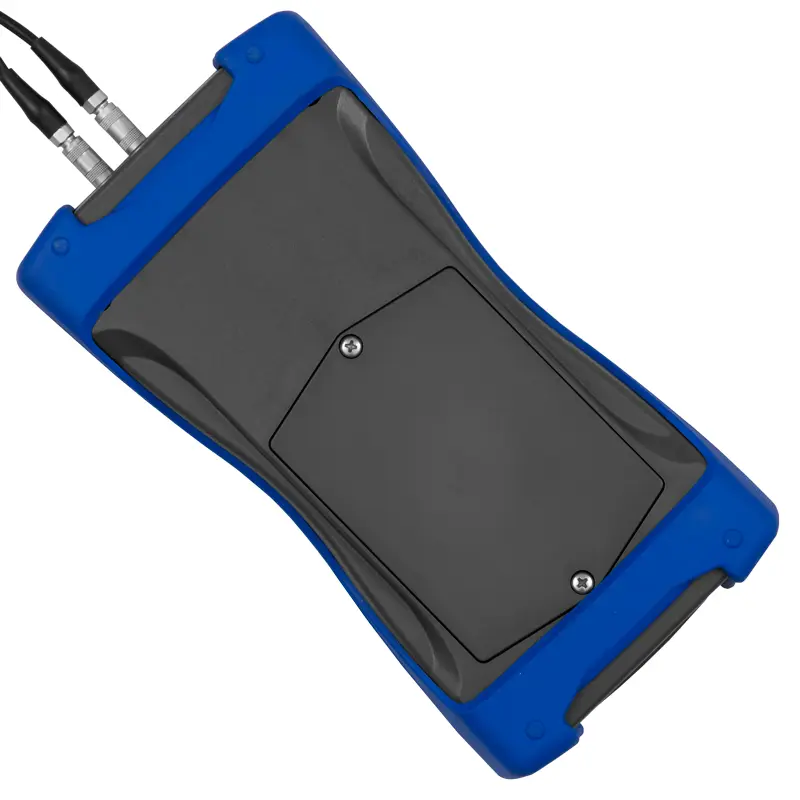

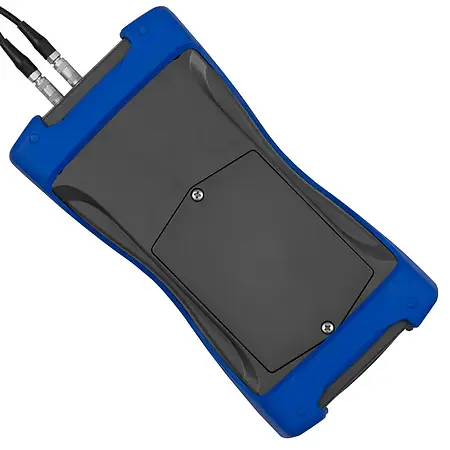

Alimentazione | 4 x Batterie 1,5V AA |

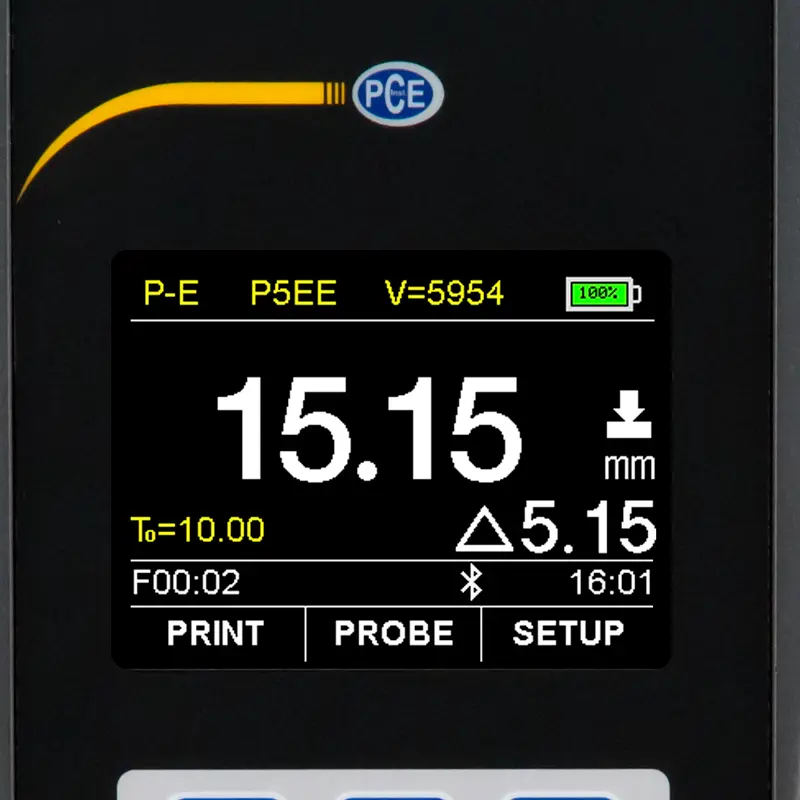

Display | LCD TFD da 320 x 240 pixel, display a colori con regolazione della luminosità |
Condizioni operative | 0 ... +50 °C, ≤80% U.R. senza condensa |
Condizioni di stoccaggio | -20 ... +70 °C, ≤80% U.R. senza condensa |
Dimensioni | 185 x 97 x 40 mm |
Peso | 375 g |

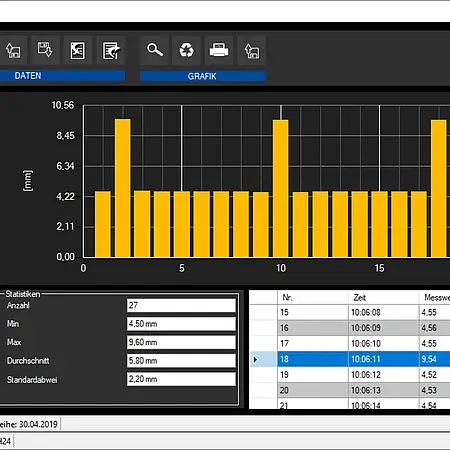

Requisiti del sistema
- Sistema operativo: a partire da Windows 7
- Porta USB: 2.0 o superiore
- NET-Framework 4.0 installato
- Risoluzione: min. 800 x 600 pixel
- Processore: 1 GHz
- RAM: 1 GB raccomandato
Prezzo netto senza spese di spedzione e senza I.V.A.
Sonda standard con misura normale (impulso-eco) e doppio-eco.
- Frequenza: 5 MHz
- Diametro: 10 mm
- Range di misura: P-E: 2...600mm (impulso eco) / E-E (doppio eco): 2,5...100mm
- Diametro minimo dei tubi: Ø20 x 3 mm
- Descrizione: misura normale e doppio eco
Prezzo netto senza spese di spedzione e senza I.V.A.
Sensore per materiali con proprietà di smorzamento o dispersione (plastica, ghisa). Non adatto per materiali curvi.
- Frequenza: 2,5 MHz
- Diametro: 14 mm
- Range di misura: 3...300 (acciaio) / 3...40 (ghisa HT200)
- Diametro minimo dei tubi: Non adatto per materiali curvi
- Descrizione: per materiali con proprietà di smorzamento o dispersione (plastica, ghisa)
Prezzo netto senza spese di spedzione e senza I.V.A.
Sonda per misure standard.
- Frequenza: 5 MHz
- Diametro: 10 mm
- Range di misura: 1 ... 600 mm (acciaio)
- Diametro minimo dei tubi: 20 x 3 mm
- Descrizione: misura normale
Prezzo netto senza spese di spedzione e senza I.V.A.
Sonda a 90° per misure in luoghi di difficile accesso.
- Frequenza: 5 MHz
- Diametro: 10 mm
- Range di misura: 1 ... 600 mm (acciaio)
- Diametro minimo dei tubi: 20 x 3 mm
- Descrizione: Misura normale con sensore a 90° in luoghi di difficile accesso
Prezzo netto senza spese di spedzione e senza I.V.A.
Sensore per materiali sottili o tubi molto curvi
- Frequenza: 7 MHz
- Diametro: 6 mm
- Range di misura: 0,65 ... 200 mm (acciaio)
- Diametro minimo dei tubi: 15 x 2 mm
- Per materiali sottili o tubi molto curvi
Prezzo netto senza spese di spedzione e senza I.V.A.

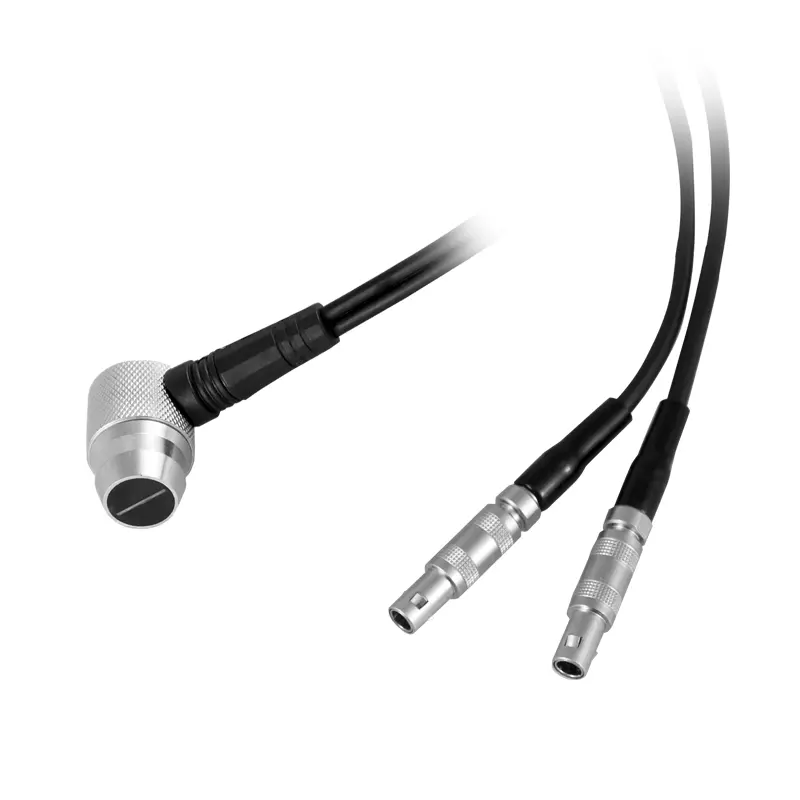

Sensore per alte temperature PCE-TG-HT5
- Frequenza: 5 MHz
- Diametro: 12 mm
- Range di misura: 1 ... 600 mm (acciaio)
- Diametro minimo dei tubi: 30 mm
- Per alte temperature fino a max 300 ° C
Prezzo netto senza spese di spedzione e senza I.V.A.
Blocco di calibrazione a 4 step per dispositivi della serie PCE-TG.
Aree di test: 3 mm, 5 mm, 10 mm, 15 mm
Prezzo netto senza spese di spedzione e senza I.V.A.
Gel ultrasonico per ottimizzare il contatto tra lo strumento/sensore e la superficie da analizzare/misurare. Il gel ultrasonico per alte temperature può essere utilizzato fino a 350 ° C.
- Quantità: 100 ml
- Per temperature fino a: +350 °C
Prezzo netto senza spese di spedzione e senza I.V.A.
Taratura di laboratorio e certificazione secondo lo standard UNI EN ISO 9001. Nel rapporto di taratura vengono riportati il nome del richiedente e il numero di serie dello strumento uniti alla tolleranza di quest'ultimo.
Certificazione su 5 punti nel range 0 ... 10 mm
Il rapporto di taratura ISO viene emesso specificatamente per il cliente e pertanto è esente dal diritto di recesso. (L'immagine non corrisponde all'originale)
Prezzo netto senza spese di spedzione e senza I.V.A.
Nel settore industriale, il gel di accoppiamento per ultrasuoni viene utilizzato in varie applicazioni, nel campo delle prove di materiali non distruttivi (END) e la misura dello spessore dei materiali. Tipica applicazione è l'accoppiamento di un sensore ad ultrasuoni a un componente di lavoro. L'accoppiamento è necessario perché quando si preme la sonda sul componente si crea un vuoto d'aria causato dall'irregolarità e dalla rugosità della superficie del campione. Affinché glu ultrasuoni possano attraversare questo vuoto d'aria, si usa il gel di accoppiamento per ultrasuoni, per creare una specie di ponte sonoro tra il componente e il sensore. .
- Quantità: 100 ml
- Temperatura operativa: -10 ... 80 °C
Prezzo netto senza spese di spedzione e senza I.V.A.
