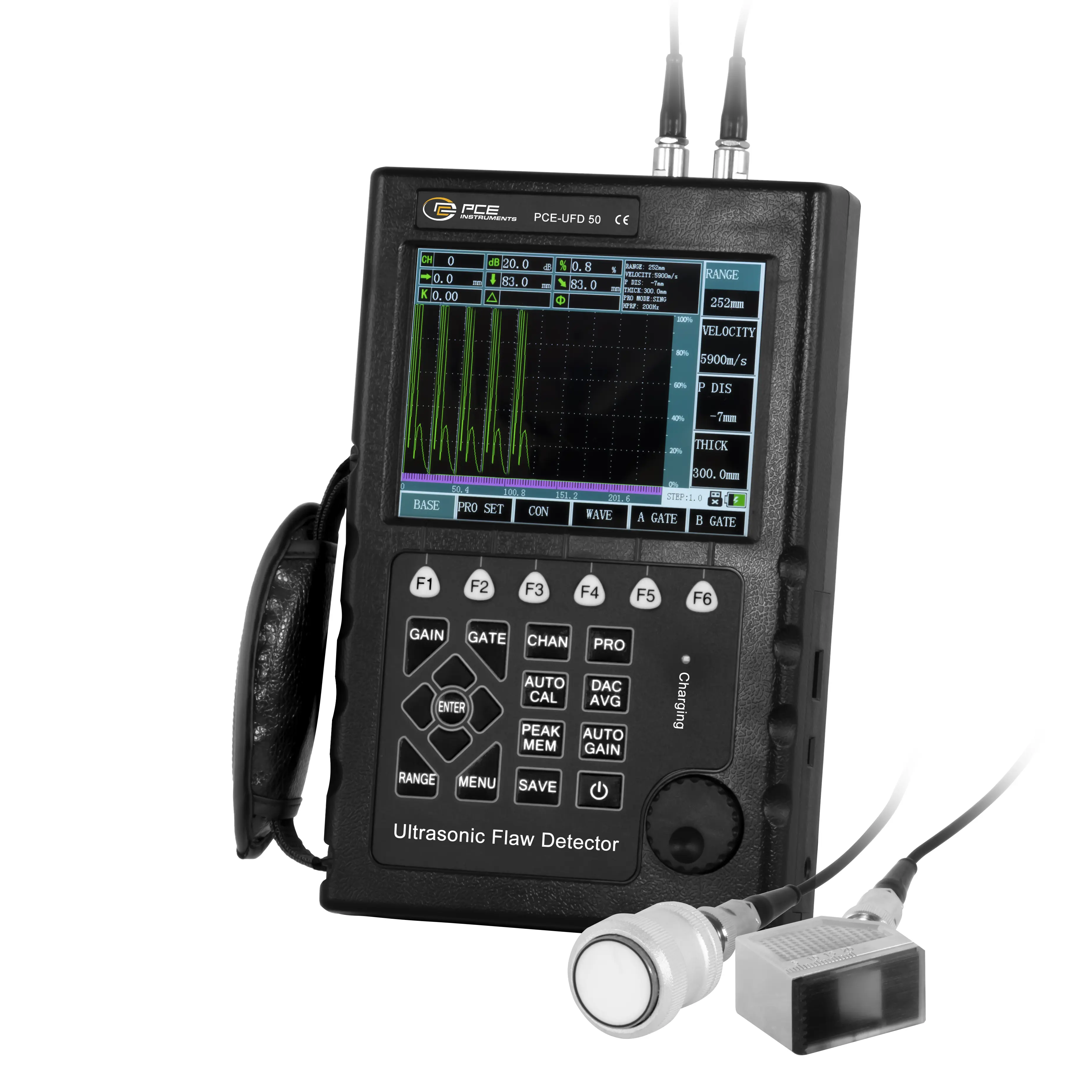

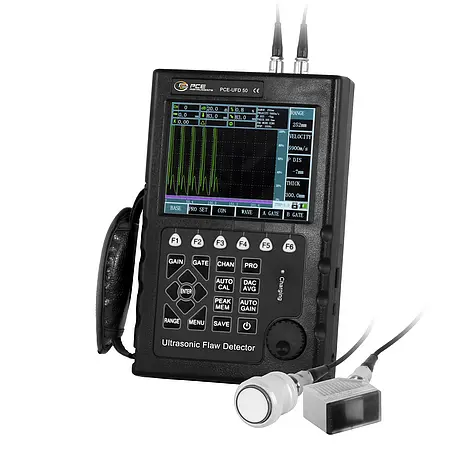

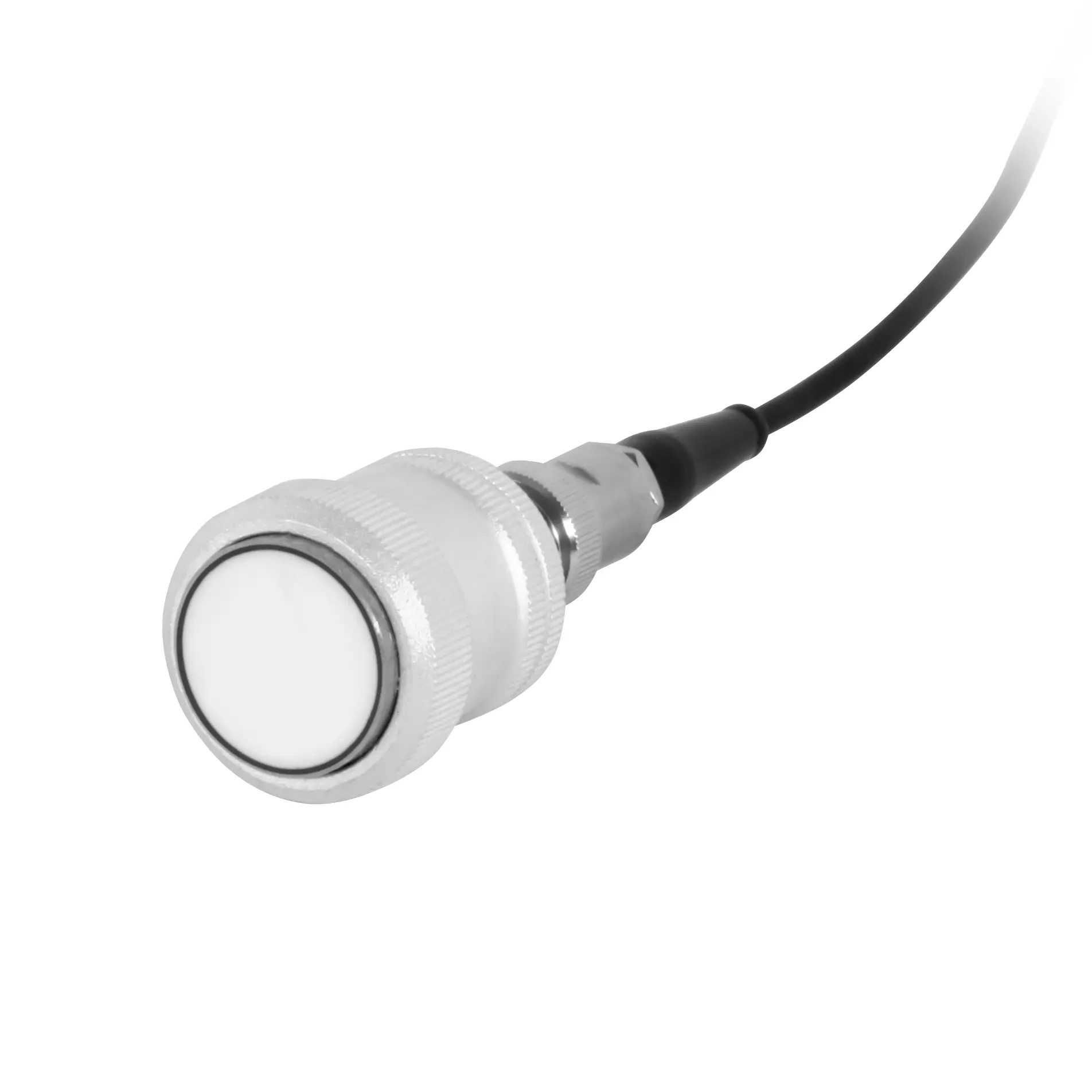

Il misuratore per controlli non distruttivi CND viene utilizzato per il controllo non distruttivo dei materiali. Quando si esegue il test con il misuratore per controlli non distruttivi CND, le onde ultrasoniche vengono inviate attraverso l'oggetto in esame utilizzando una sonda. Gli ultrasuoni vengono riflessi e dispersi alle interfacce di materiali diversi con densità e impedenza d'onda disuguali. Dopo aver determinato il tempo di percorrenza degli ultrasuoni attraverso l'oggetto in esame, è possibile testare i cordoni di saldatura, misurare gli spessori delle pareti e localizzare i difetti dei componenti con il dispositivo di test a ultrasuoni.
Con frequenze regolabili tra 0,5 ... 20 MHz e velocità del suono tra 1.000 ... 15.000 m/s, è possibile eseguire misure nell'acciaio in un intervallo compreso tra 0 ... 10.000 mm. I metodi di valutazione DAC e AVG, la visualizzazione e il ritardo della sonda, le funzioni di attenuazione e amplificazione, le funzioni di esportazione e generazione di report e numerose altre opzioni di impostazione semplificano notevolmente il controllo non distruttivo dei materiali con il misuratore per controlli non distruttivi CND. Il misuratore per controlli non distruttivi CND ha una registrazione video dello schermo. Il software può essere utilizzato per richiamare i dati e creare un rapporto. I parametri di impostazione possono essere modificati con la manopola. Il display a colori da 5,7 pollici offre una chiara presentazione dei risultati del test.

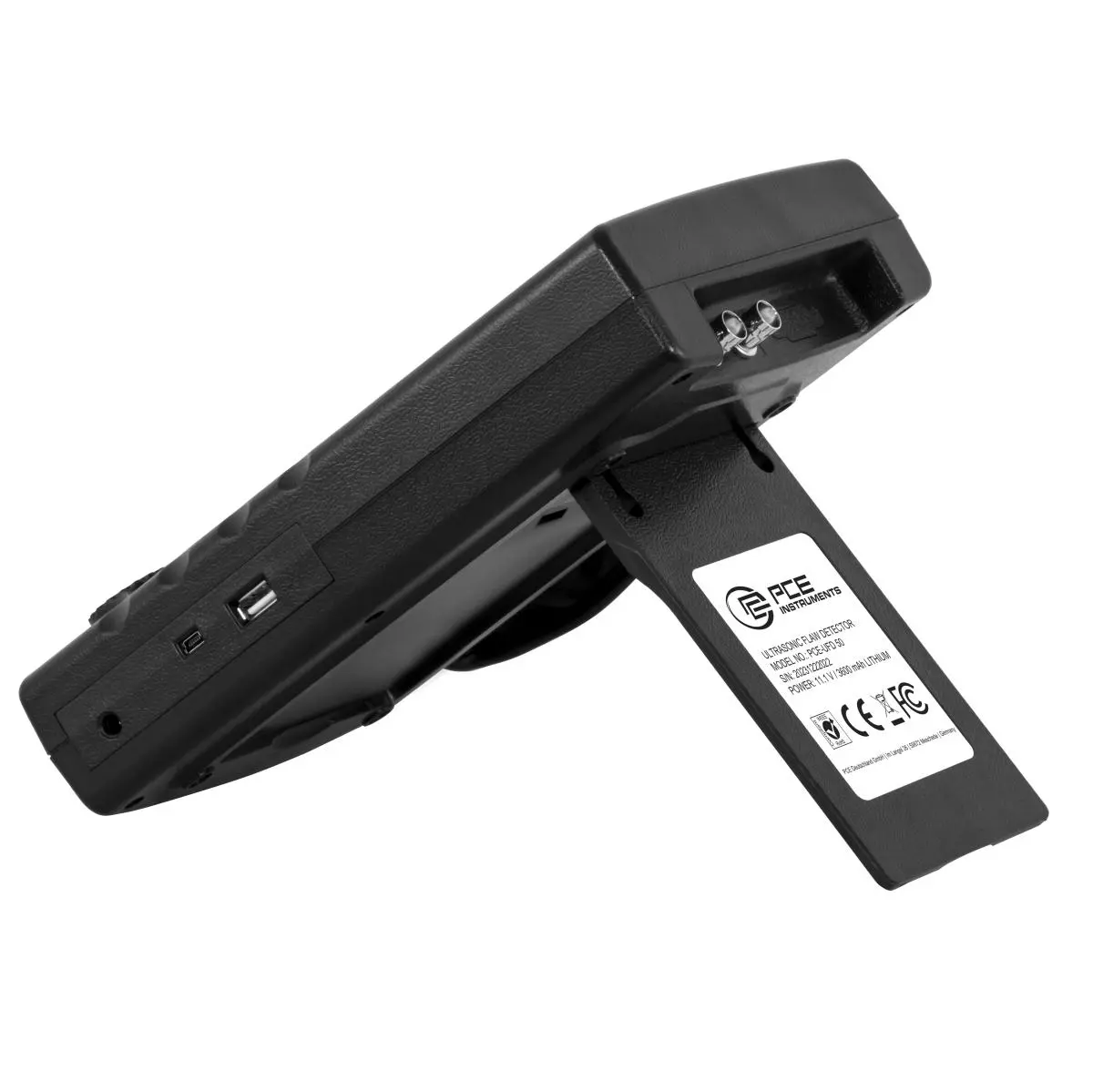

Il misuratore per controlli non distruttivi CND è un potente strumento di misura progettato per l'esecuzione di test appropriati. Il suo design robusto ed ergonomico ne consente l'utilizzo in condizioni industriali. Con un peso di soli 1,1 kg, il misuratore per controlli non distruttivi CND può essere utilizzato non solo come dispositivo da tavolo, ma anche in mobilità.
Spessore del materiale | |
Campo di misura | 0 ... 10000 mm |
Risoluzione | 1 mm |
Spostamento degli impulsi | |
Campo di misura | -20 ... +999,9 µS |
Risoluzione | 0,1 µS |
Spostamento degli impulsi | |
Campo di misura | 1000 ... 3400 µS |
Risoluzione | 1 µS |
Dati tecnici generali | |
Funzioni di misura | Eco a impulsi, Inviare-Ricevere |
Unità | mm |
Frequenza | 0.5 ... 20 MHz |
Tipo di display | Display a colori TFT |
Dimensioni del display | 5,7 Pollici |
Supporto di memorizzazione | Memoria interna |
Capacità di stoccaggio | 100 Parametro |

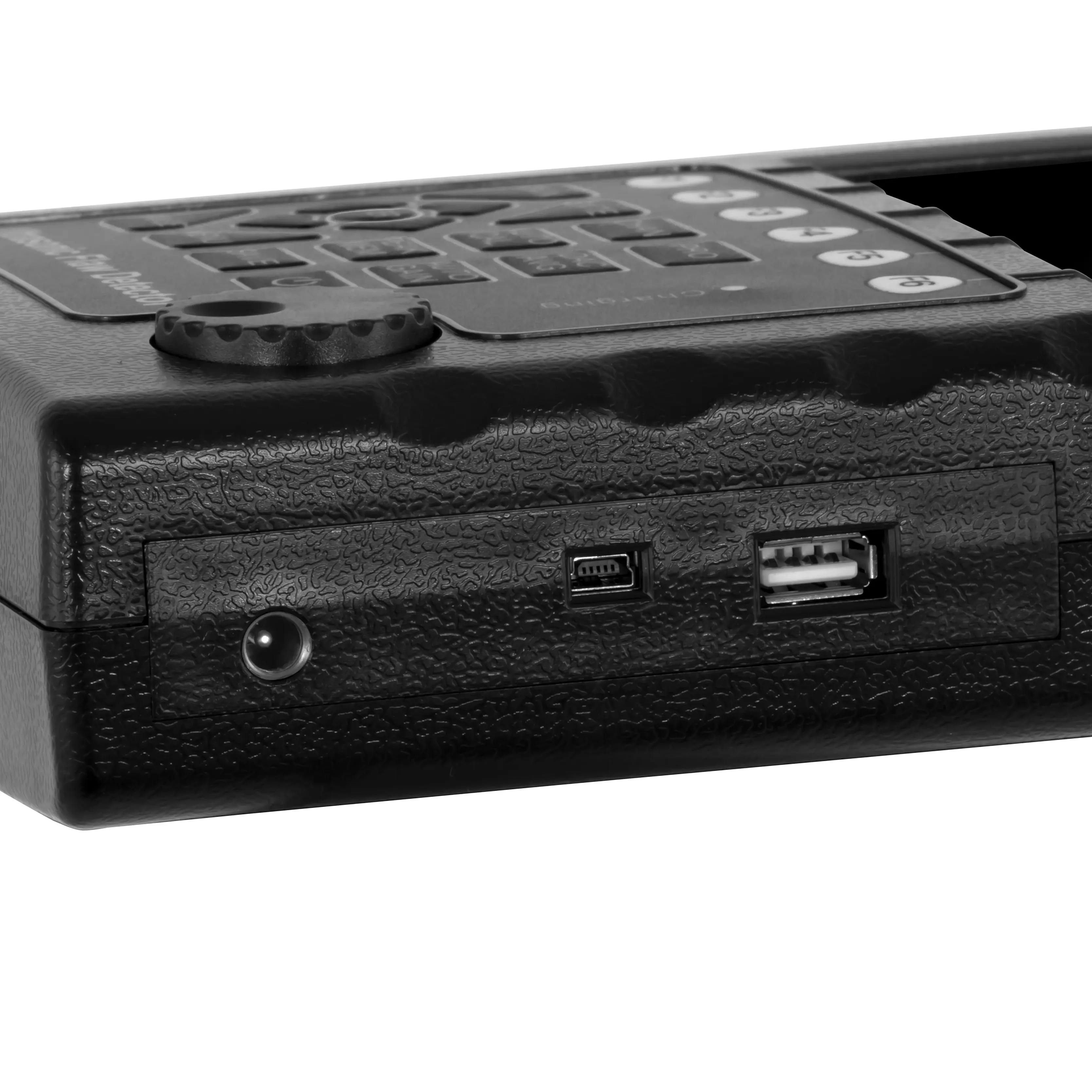

Interfaccia dati | Mini-USB, USB A |

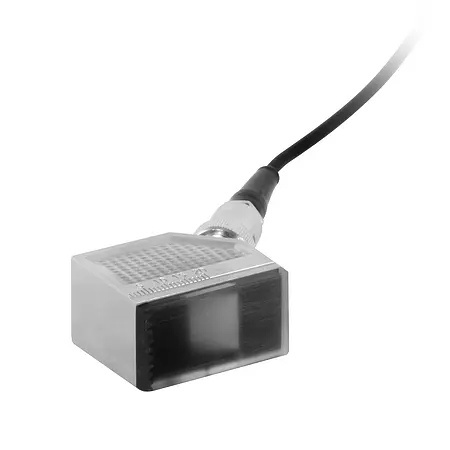

Sensor | Ultrasuoni |
Gamma di amplificazione | 130 dB |
Velocità del suono regolabile | 1000 ... 15000 m/s |
Menu Lingua | Inglese, Cinese |
Classe di protezione (dispositivo) | IP30 |
Alimentazione | 12,6 V / 2 A |
Tipo di connettore | Spina di contatto di terra |
Peso | 1130 g |
Condizioni operative | -10 ... 50 °C , 20 ... 90 % r.F |
Condizioni di conservazione | -10 ... 50 °C , 20 ... 90 % r.F |
Capacità della batteria | 3600 mAh |
Dimensioni ( L x L x A ) | 240 x 160 x 50 mm |
