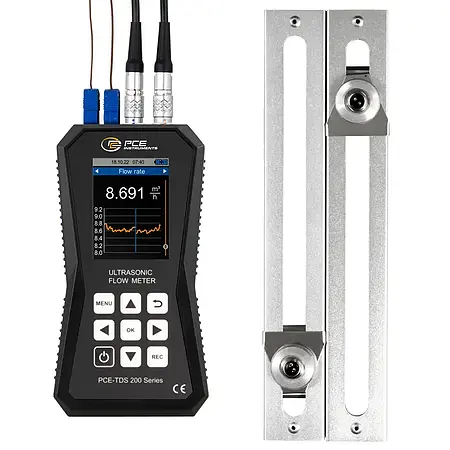

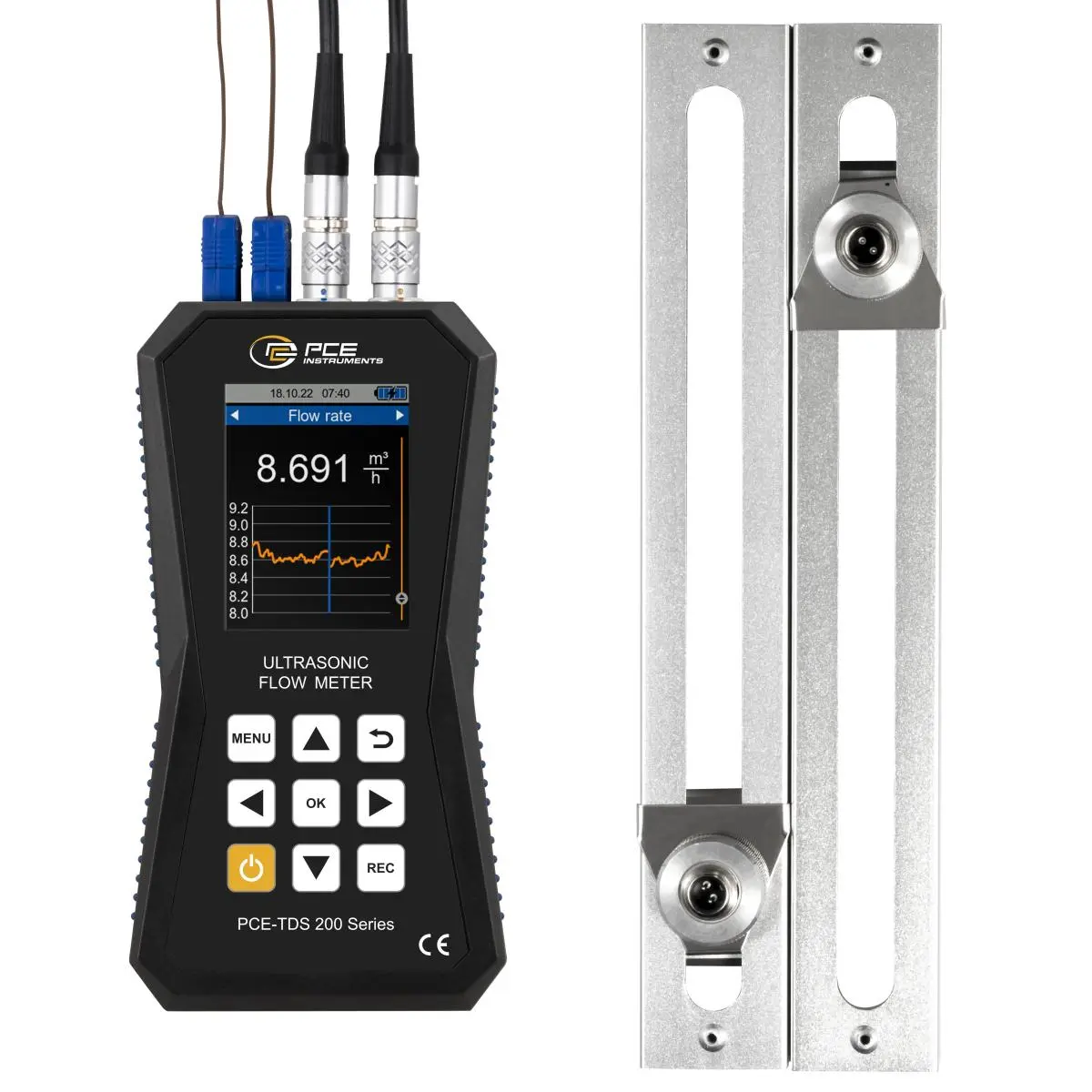

Misuratore HVAC PCE-TDS 200+ MR-ICA

[zoom]

Misuratore HVAC Collegamento del sensore

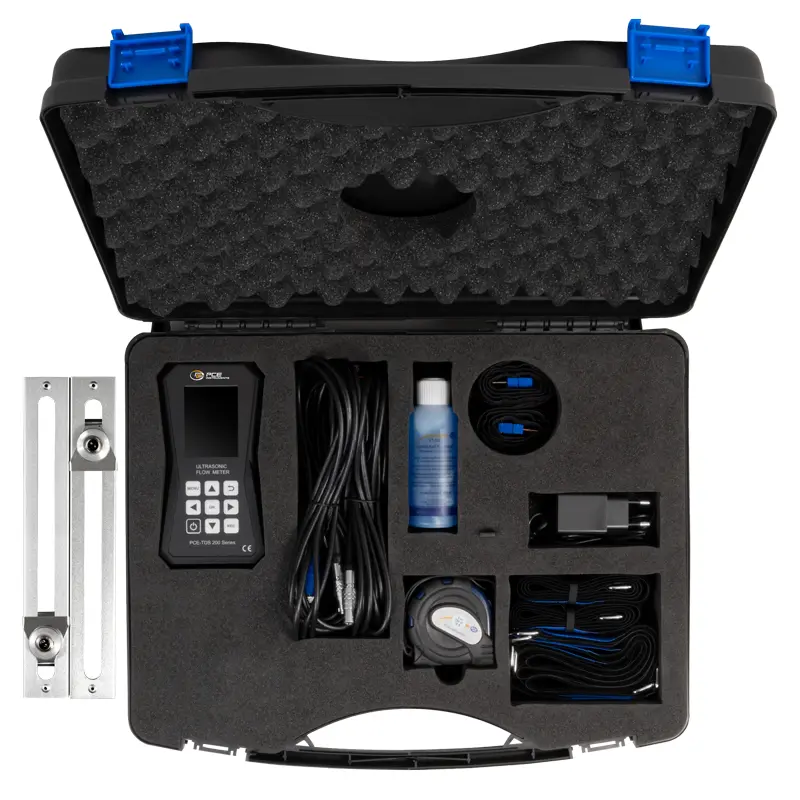

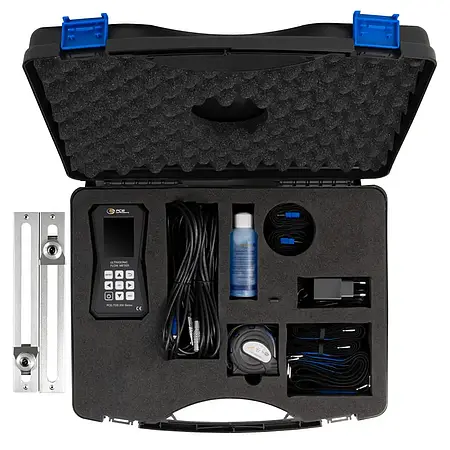

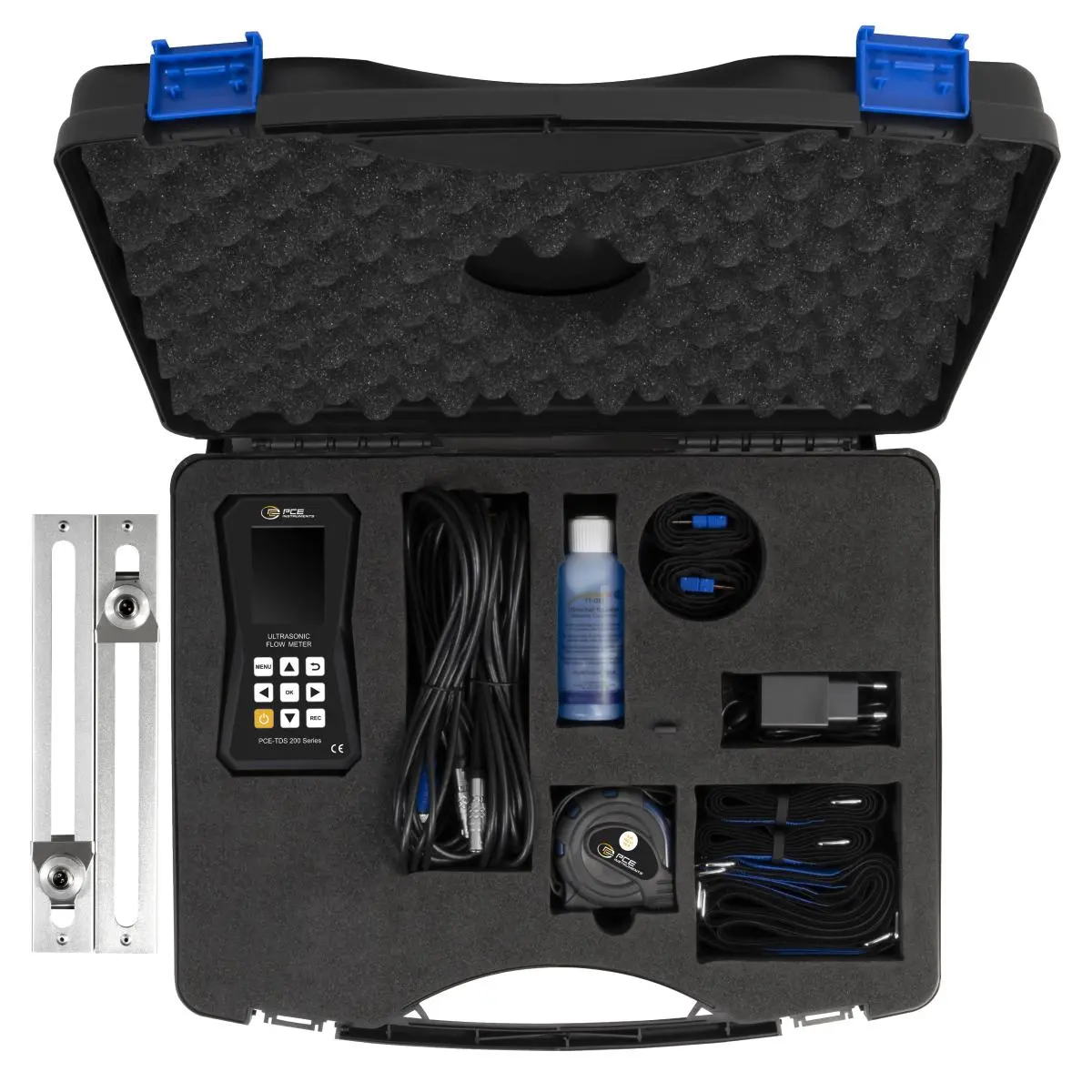

Misuratore HVAC Contenuto della spedizione

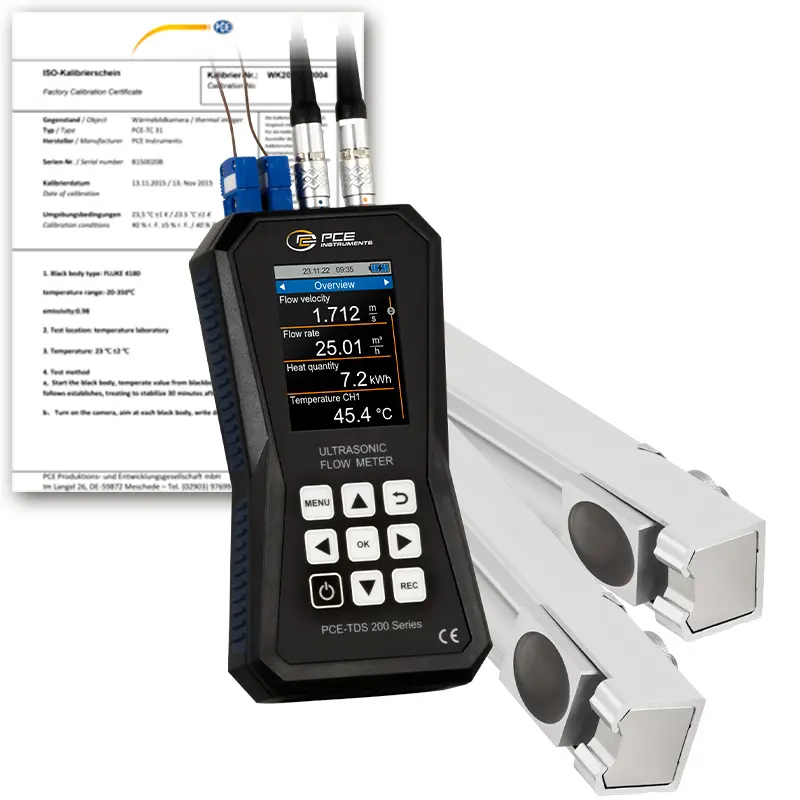

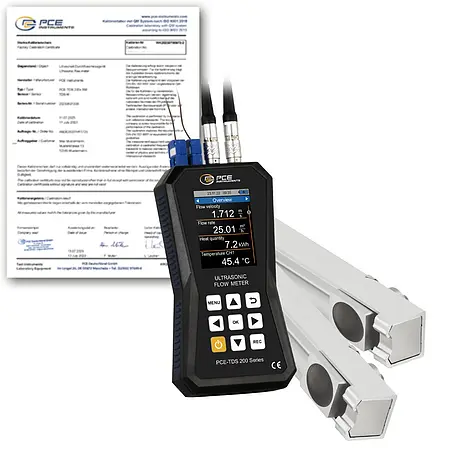

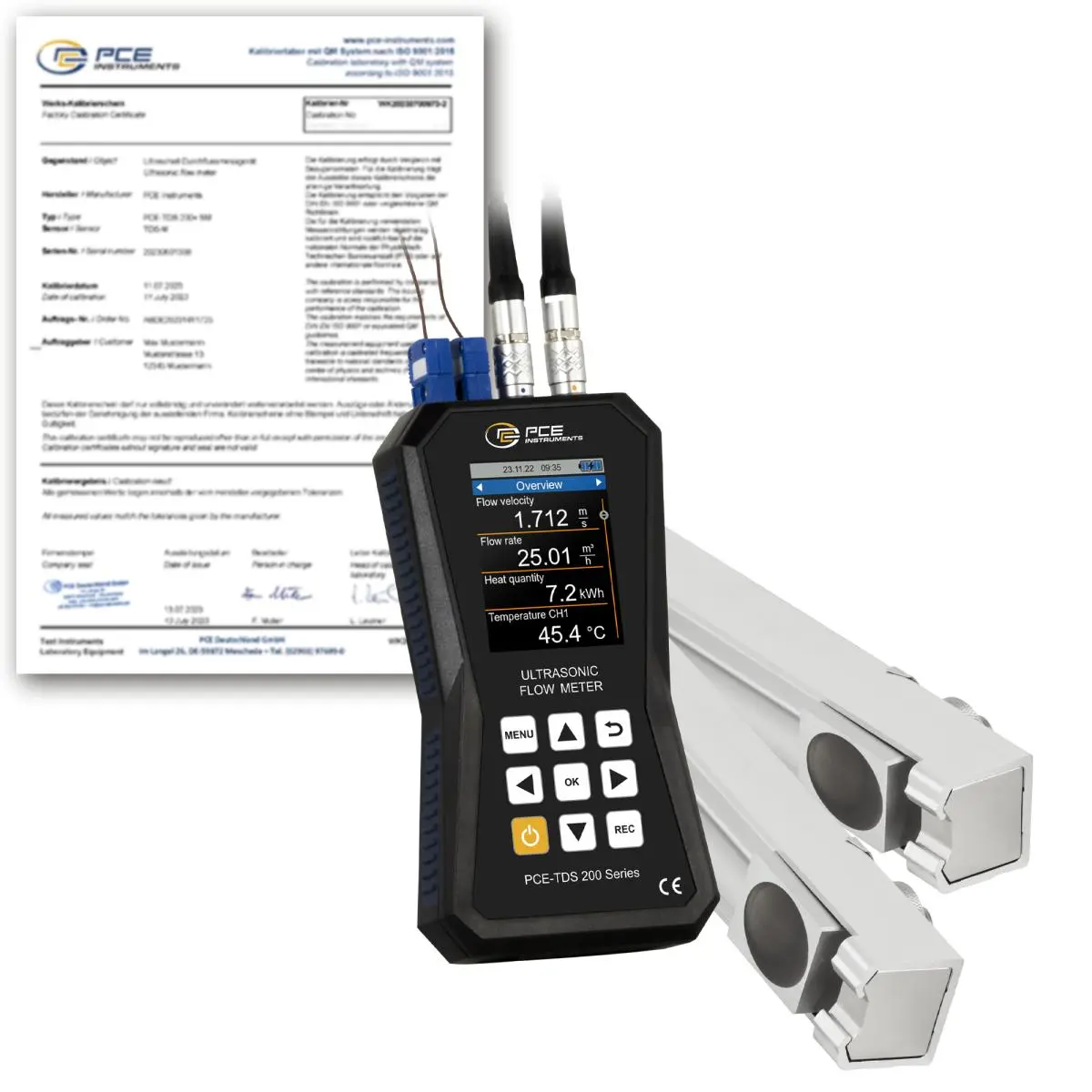

Misuratore HVAC PCE-TDS 200+ MR-ICA (Rapporto di taratura ISO incluso)

Codice articolo: PCE-TDS 200+ MR-ICA

GTIN (EAN): 4250348731425

Accessori

Rapporto di taratura CAL-T SIM (Rapporto di taratura ISO)

71,90 €

Rapporto di taratura CAL-T2 (Rapporto di taratura ISO)

142,90 €

Sensore con guide separate PCE-TDS 200 MR SENSOR

759,90 €

Sensore con guida PCE-TDS 200 SR SENSOR

629,90 €

Sensore PCE-TDS 200 L SENSOR per tubi di grandi dimensioni

739,90 €

Sensore PCE-TDS 200 M SENSOR per tubi di medie dimensioni

359,90 €

Sensore PCE-TDS 200 S SENSOR per tubi di piccole dimensioni

359,90 €

Software per PCE-TDS 200

166,90 €

Gel ultrasonico per alte temperature K-Gel

98,90 €

Certificazione CAL-PCE-TDS-ISO (Rapporto di taratura ISO)

374,90 €

Gel di accoppiamento TT-GEL

19,90 €

Descrizione

Misuratore HVAC con memoria da 32 GB / Range di misura: ±32 m/s / Riproducibilità: ±0,5% del valore di misura / Vari tipi di sonde disponibili / Allarme / Display LCD da 2,8" / Per qualsiasi tipo di sostanza / Rapporto di taratura ISO incluso

Il misuratore HVAC ha un range di misurazione di ±32 m/s. La precisione di ±1,5% del valore di misura per tubazioni ≥50 e ±3,5% del valore di misura per tubazioni DN <50, cosi come la riproducibilità di ±0,5% del valore di misura, convertono questo misuratore HVAC in uno strumento di misura molto preciso. Per installare in modo corretto i sensori del misuratore HVAC, è disponibile un menù di guida all'installazione. Con questo aiuto viene indicata graficamente la qualità del segnale dal misuratore HVAC. Inoltre viene indicato, anche graficamente, se i sensori del misuratore HVAC sono posizionati alla giusta distanza. Dopo aver inserito le impostazioni del tubo e del fluido, sarà possibile visualizzare il flusso, la portata e il volume sullo schermo del misuratore HVAC. Il misuratore HVAC consente di visualizzare le misure in diverse unità di misura, come: m³, l, gal, igl, mgl, cf, bal, ib, ob.

Durante la misurazione è possibili memorizzare i dati nella memoria del misuratore HVAC. È possibile impostare l'ora di inizio, stop, frequenza di registrazione tra 1 secondo e 12 ore. I dati vengono archiviati nella memoria interna da 32 GB del misuratore HVAC. La capacità di memoria del misuratore HVAC raggiunge i 10 milioni di dati.

Il software opzionale consente di visualizzare i valori memorizzati nel dispositivo. Quando si desidera effettuare un'analisi è possibile visualizzare i dati graficamente o in una tabella. Se si desidera modificare i valori di misura ottenuti con il misuratore HVAC, è possibile esportarli in formato *.csv. Inoltre, il software consente di generare un report in pdf. Per facilitare la gestione del misuratore HVAC è possibile regolarlo tramite il software. Sempre attraverso il software, è inoltre possibile visualizzare e seguire in tempo reale l'evoluzione dei dati del misuratore HVAC.

Per determinare l'energia termica con il dispositivo sono necessarie due termocoppie. Il modello PCE-TDS 200+ integra questa opzione. I sensori di temperatura dello strumento si collegano uno al tubo di ingresso e l'altro a quello di ritorno. Sulla base della differenza di temperatura e del flusso misurato, il dispositivo può determinare l'energia termica. Lo strumento permette di calcolare e visualizzare i costi mentre viene effettuata una misurazione. Pertanto, un campo di utilizzo di questo dispositivo è il controllo degli impianti di riscaldamento.

Il display LCD a colori del misuratore HVAC ha un formato di 2,8", consentendo una facile lettura. Il dispositivo viene inviato già incluso di rapporto di taratura ISO.

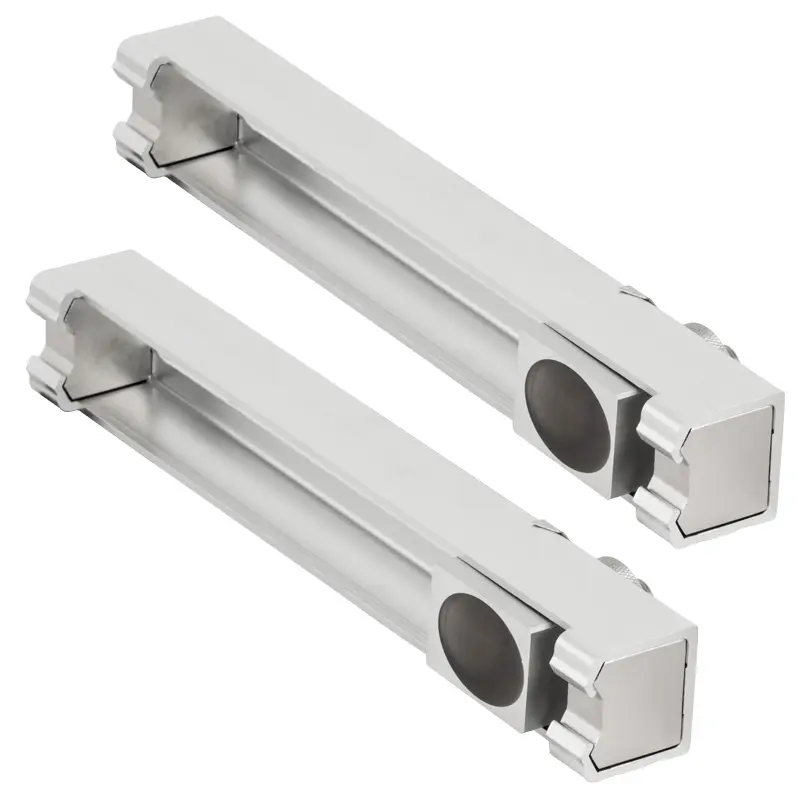

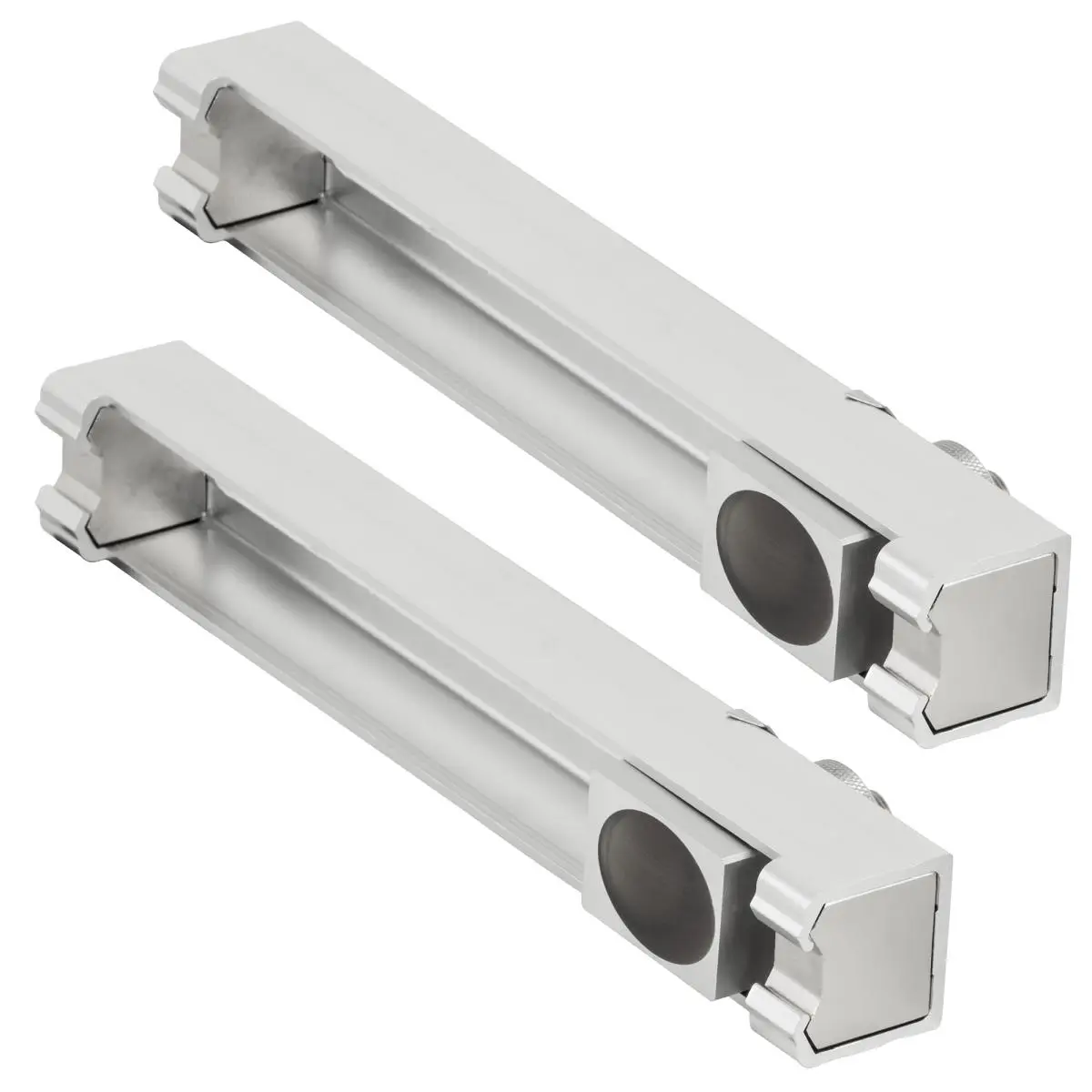

Sensore PCE-TDS 200 MR SENSOR
Sensori con guide separate per tubi di dimensioni DN 50 ... 700 / 57 ... 720 mm. Il range di temperatura va da -30 a 160 ºC. Il sensore è incorporato in una guida per facilitarne il posizionamento.

Nella parte inferiore della guida sono presenti dei magneti che consentono di fissare i sensori ai tubi metallici ferrosi.

Caratteristiche

- Range di misura: ±32 m/s

- Interfaccia USB-C per il trasferimento dati

- Software opzionale per l'analisi dei dati

- Riproducibilità: ±0,5% del valore di misura

- Misura della quantità di calore

- Memoria per 10 milioni di valori

- Impostazione libera dei valori di allarme

- Opzionale: Rapporto di taratura ISO o certificazione ACCREDIA/LAT

- Rapporto di taratura ISO incluso

Specifiche tecniche

Velocità
Campo di misura	-32 ... +32 m/s
Risoluzione	0,001 m/s
Precisione	DN ≥50 mm: ±1,5 % del valore per velocità >0,3 m/s / DN <50 mm: ±3,5 % del valore per velocità >0,3 m/s

Temperatura tipo K
Campo di misura	-100 ... +1370 °C
Risoluzione	0,1 °C
Precisione	±0,4 %

Temperatura tipo J
Campo di misura	-100 ... +1150 °C
Risoluzione	0,1 °C
Precisione	±0,4 %

Temperatura tipo S
Campo di misura	0 ... 1500 °C
Risoluzione	0,1 °C
Precisione	±0,5 %

Temperatura tipo R
Campo di misura	0 ... 1700 °C
Risoluzione	0,1 °C
Precisione	±0,5 %

Temperatura tipo E
Campo di misura	-100 ... +900 °C
Risoluzione	0,1 °C
Precisione	±0,4 %

Temperatura tipo T
Campo di misura	-100 ... +400 °C
Risoluzione	0,1 °C
Precisione	±0,4 %

Temperatura tipo K
Campo di misura	-100 ... +1150 °C
Risoluzione	0,1 °C
Precisione	±0,4 %

Temperatura tipo B
Campo di misura	600 ... 1800 °C
Risoluzione	0,1 °C
Precisione	±0,5 %

Sensore a ultrasuoni
Designazione	SENSORE PCE-TDS 200 MR
Diametro del tubo	DN 50 ... 700 mm / Ø 57 ... 720 mm
Dimensione	280 x 40 x 40 mm
Tipo di batteria	Ultrasuoni
Frequenza	1 MHz
Temperatura di esercizio	-30 ... 160 °C
Lunghezza del cavo del sensore	5 m

Specifiche tecniche generali
Funzioni di misura	Velocità del flusso, Flusso volumetrico, Volume, temperatura, Potenza termica, Quantità di calore
Unità	metrico, imperiale
Informazioni aggiuntive sulle unità	Dimensioni: mm, in Velocità di flusso: m/s, ft/s Temperatura: °C/°F Quantità di calore: K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu Potenza termica: W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h Portata: m³, l, gal, igl, mgl, cf, bal, ib, ob Volume: m³, l, gal, igl, mgl, cf, bal, ib, ob Visualizzazione dell'ora: secondi, minuti, ore, giorni Visualizzazione dei costi: EUR, Sterlina, USD, Lira turca, Zloty, Yen
Dimensioni del display	2,8 Pollici
Supporto di memorizzazione	Memoria interna
Capacità di stoccaggio	32 GB
Intervallo di memorizzazione da	1 s
Intervallo di memorizzazione fino a	12 h
Interface	USB-C
Materiale del tubo	Acciaio, Ghisa, Acciaio inox, Alluminio, Ottone, Rame, PVC, Ferro, Nichel, Titanio, Zinco, Acrilico, Polietilene, Polipropilene, nylon, Definito dall'utente (inserimento manuale della velocità acustica trasversale del materiale del tubo)
Informazioni aggiuntive sul materiale dei tubi	Rivestimento interno del tubo: - Nessun rivestimento - Personalizzato - Resina epossidica - Gomma - Malta - Polistirolo - polietilene - Politetrafluoroetilene - poliuretano - Polipropilene - Definito dall'utente (inserimento manuale della velocità sonora longitudinale del rivestimento interno del tubo)
Mezzo di misura	Acqua, Acqua di mare, Olio, Petrolio greggio, Metanolo, Etanolo, Diesel, Benzina, Petrolio, Definito dall'utente (inserimento manuale della velocità del suono dal mezzo)
Tempo di funzionamento	10 h
Spegnimento automatico regolabile	1 ... 15 min.
Metodo di misurazione	Z, v, N, W
Allarme	ottico, Acustico
Modalità di allarme	Sottotaglio, sovrataglio, interno, esterno
Riproducibilità	±0,5 %
Lingua del menu	Turco, Inglese, Polacco, Spagnolo, Tedesco, Cinese, Russo, Giapponese, Francese, Danese, Italiano, Olandese, Portoghese
Classe di protezione (dispositivo)	IP52
Alimentazione	USB 5 V DC, 500 mA
Tipo di connettore	Dispositivo Europlug
Batteria	1 x 3,7 V LP785060 , Batteria ai polimeri di litio
Capacità della batteria	2500 mAh
Prestazioni	9,25
Condizioni operative	-20 ... 65 °C , 10 ... 95 % U.R.
Condizioni di stoccaggio	-20 ... 65 °C , 10 ... 95 % U.R.
Dimensioni ( L x L x A )	165 x 85 x 32 mm
Peso	263,5 g
