Codice articolo: PCE-TDS 200+ ML-ICA

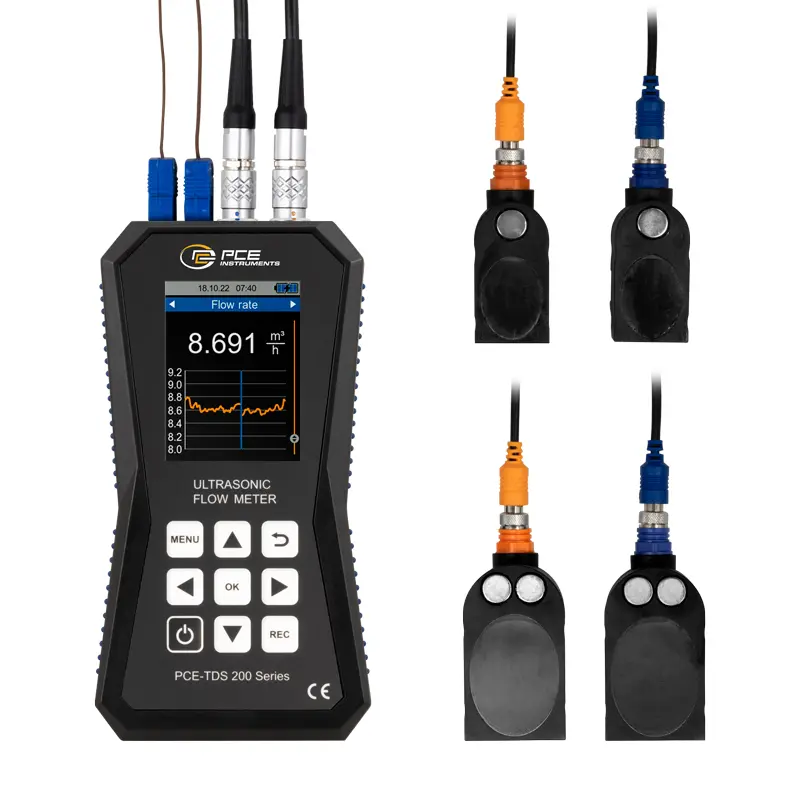

Misuratore HVAC PCE-TDS 200+ ML-ICA (Rapporto di taratura ISO incluso)

Certificazione ISO
3.955,90 €
4.826,20 €
:
4250348731388
PCE-TDS 200+ ML-ICA
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
Tempi di consegna: Circa 4 settimane

Descrizione

Misuratore HVAC con memoria da 32 GB / Range di misura: ±32 m/s / Riproducibilità: ±0,5% del valore di misura / Vari tipi di sonde disponibili / Allarme / Display LCD da 2,8" / Per qualsiasi tipo di sostanza / Rapporto di taratura ISO incluso
Il misuratore HVAC ha un range di misurazione di ±32 m/s. La precisione di ±1,5% del valore di misura per tubazioni ≥50 e ±3,5% del valore di misura per tubazioni DN <50, cosi come la riproducibilità di ±0,5% del valore di misura, convertono questo misuratore HVAC in uno strumento di misura molto preciso. Per installare in modo corretto i sensori del misuratore HVAC, è disponibile un menù di guida all'installazione. Con questo aiuto viene indicata graficamente la qualità del segnale dal misuratore HVAC. Inoltre viene indicato, anche graficamente, se i sensori del misuratore HVAC sono posizionati alla giusta distanza. Dopo aver inserito le impostazioni del tubo e del fluido, sarà possibile visualizzare il flusso, la portata e il volume sullo schermo del misuratore HVAC. Il misuratore HVAC consente di visualizzare le misure in diverse unità di misura, come: m³, l, gal, igl, mgl, cf, bal, ib, ob.

Durante la misurazione è possibili memorizzare i dati nella memoria del misuratore HVAC. È possibile impostare l'ora di inizio, stop, frequenza di registrazione tra 1 secondo e 12 ore. I dati vengono archiviati nella memoria interna da 32 GB del misuratore HVAC. La capacità di memoria del misuratore HVAC raggiunge i 10 milioni di dati.

Il software opzionale consente di visualizzare i valori memorizzati nel dispositivo. Quando si desidera effettuare un'analisi è possibile visualizzare i dati graficamente o in una tabella. Se si desidera modificare i valori di misura ottenuti con il misuratore HVAC, è possibile esportarli in formato *.csv. Inoltre, il software consente di generare un report in pdf. Per facilitare la gestione del misuratore HVAC è possibile regolarlo tramite il software. Sempre attraverso il software, è inoltre possibile visualizzare e seguire in tempo reale l'evoluzione dei dati del misuratore HVAC.

Per determinare l'energia termica con il dispositivo sono necessarie due termocoppie. Il modello PCE-TDS 200+ integra questa opzione. I sensori di temperatura dello strumento si collegano uno al tubo di ingresso e l'altro a quello di ritorno. Sulla base della differenza di temperatura e del flusso misurato, il dispositivo può determinare l'energia termica. Lo strumento permette di calcolare e visualizzare i costi mentre viene effettuata una misurazione. Pertanto, un campo di utilizzo di questo dispositivo è il controllo degli impianti di riscaldamento.

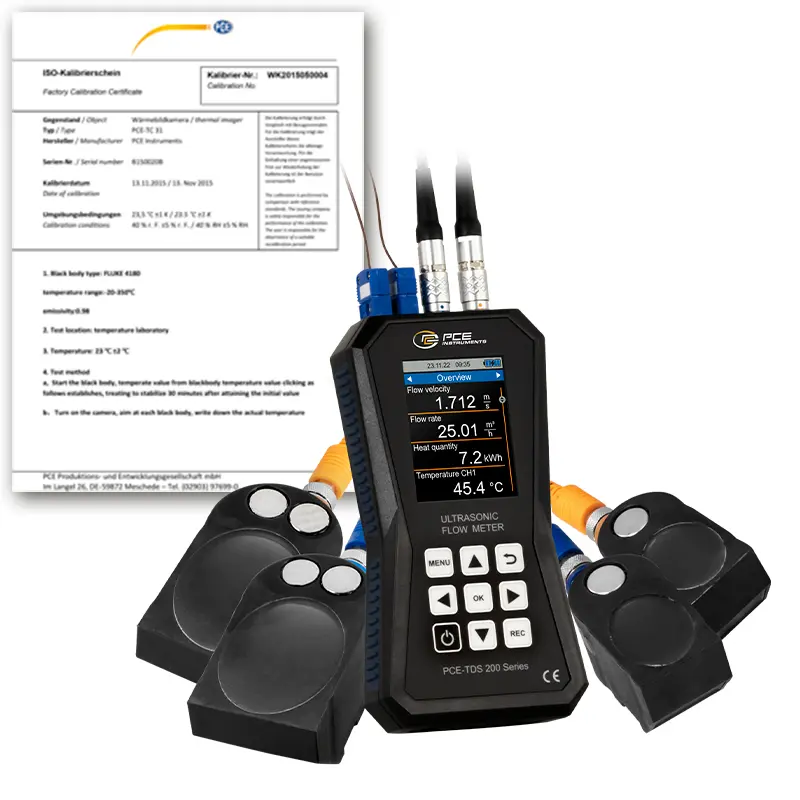

Il display LCD a colori del misuratore HVAC ha un formato di 2,8", consentendo una facile lettura. Il dispositivo viene inviato già incluso di rapporto di taratura ISO.

Sensore PCE-TDS 200 M SENSOR
Coppia di sensori per tubi con diametro DN 50 ... 700 / 57 ...720 mm. Particolarmente adatto per tubi di medie dimensioni. I magneti incorporati nei sensori ne consentono il montaggio su tubi metallici ferrosi. Inoltre possono essere montati utilizzando le fascette in velcro. Il range di temperatura va da -30 a 160 ºC.

Sensore PCE-TDS 200 L SENSOR
Coppia di sensori per tubi con diametro DN 300 ... 6.000. Questa coppia di sensori è particolarmente adatta per tubi di grandi dimensioni. È possibile montare i sensori utilizzando le fascette in velcro. Si possono montare su tubi metallici ferrosi poiché i sensori incorporano magneti. Le dimensioni di questi sensori sono 91 x 52 x 44 mm.

Caratteristiche

- Rapporto di taratura ISO incluso
- Range di misura: ±32 m/s
- Interfaccia USB-C per il trasferimento dati
- Software opzionale per l'analisi dei dati
- Riproducibilità: ±0,5% del valore di misura
- Misura della quantità di calore
- Memoria per 10 milioni di valori
- Impostazione libera dei valori di allarme

Specifiche tecniche

Portata
Range di misura ±32 m/s
Risoluzione 0,001 m/s
Precisione DN ≥50 mm = ±1,5% del valore di misura per velocità > 0,3 m/s
DN <50 mm = ±3,5% del valore di misura per velocità > 0,3 m/s
Riproducibilità ±0,5% del valore di misura

Sensore PCE-TDS 200 M SENSOR Coppia di sensori
Diametro del tubo DN 50 ... 700 / 57 ... 720 mm
Range temperatura -30 ... 160 °C
Sensore PCE-TDS 200 L SENSOR Coppia di sensori
Diametro del tubo DN 300 ... 6.000 mm
Dimensioni 91 x 52 x 44 mm

Metodi di misurazione Z / V / N / W
Sostanze - Acqua
- Acqua di mare
- Olio
- Greggio
- Metanolo
- Etanolo
- Diesel
- Benzina
- Petrolio
- Personalizzato
(impostazione manuale della velocità degli ultrasuoni del liquido)
Qualsiasi liquido con un'impurità inferiore a    <5%
Materiale del tubo - Rame CU
- Acciaio FE
- Acciaio inox VA
- Alluminio AL
- Ottone ME
- Ferro fuso CI
- Ferro FE
- Nichel NI
- Titanio TI
- Zinco ZI
- Acrilico AC
- Polietilene PE
- Polipropilene PP
- Cloruro di polivinile PVC
- Nylon NY
- Personalizzato
(impostazione manuale della velocità degli
ultrasuoni trasversali del materiale del tubo)
Materiale di rivestimento interno del tubo - Senza rivestimento
- Resina epossidica
- Gomma
- Malta
- Polistirene PS
- Polietilene PE
- Politetrafluoroetilene PTFE
- Poliuretano PU
- Polipropilene PP
- Personalizzato
(impostazione manuale della velocità degli ultrasuoni
longitudinali del rivestimento interno del tubo)
Unità di misura dimensioni mm / in
Unità di misura velocità del flusso m/s / ft/s
Unità di misura flusso volumetrico m³ / l / gal / igl / mgl / cf / bal / ib / ob
Unità di misura temporale Secondi / minuti / ore / giorni
Unità di misura volume m³ / l / gal / igl / mgl / cf / bal / ib / ob

Temperatura (solo modello PCE-TDS 200+)
Range di misura Tipo B: 600 ... 1.800 °C
Tipo E: -100 ... +900 °C
Tipo J: -100 ... 1.150 °C
Tipo K: -100 ... +1.370 °C
Tipo N: -100 ... + 1.150 °C
Tipo R: 0 ... 1.700 °C
Tipo S: 0 ... 1.500 °C
Tipo T:-100 ... +400 °C
Risoluzione 0,1 °C
Precisione Tipo B: ±(0,5% + 3 °C)
Tipo E: ±(0,4% + 1 °C)
Tipo J: ±(0,4% + 1 °C)
Tipo K: ±(0,4% + 1 °C)
Tipo N: ±(0,4% + 1 °C)
Tipo R: ±(0,5% + 3 °C)
Tipo S: ±(0,5% + 3 °C)
Tipo T: ±(0,4% + 1 °C)
Termocoppie supportate B / E / J / K / N / R / S / T
Unità di misura temperatura °C / °F
Unità di misura energia termica K / kJ / MJ / Wh / kWh / MWh / Btu / kBtu / MBtu
Unità di misura potenza termica W / kW / MW / J/h / kJ/h / MJ/h / Btu/h / kBtu/h / MBtu/h
Unità di misura valuta € / £ / $ / TL / Zł / ¥

Parametri misurati Velocità del flusso / Flusso / Volume / Temperatura / Potenza termica / Energia termica
Altre specifiche
Display LCD da 2,8“
Standard unità di misura Metrico / Imperiale
Lingue del menù Italiano/inglese/tedesco/cinese/spagnolo/francese/olandese/
/giapponese/polacco/portoghese/russo/turco
Condizioni operative e di stoccaggio -20 ... +65 °C / 10 ... 95% U.R. senza condensa
Memoria 32 GB / 10 milioni di valori
Interfaccia USB (per misurazione in tempo reale, trasferimento dei dati, ricarica della batteria)
Classe di protezione IP52
Alimentazione Batteria LiPo; 3,7 V; 2500 mAh
Caricabatteria USB / 5 V DC / 500 mA
Autonomia Circa 10 h
Dimensioni 165 x 85 x 32 mm
Peso 255 g

Contenuto

1 x Misuratore HVAC PCE-TDS 200+ ML-ICA
1 x Sensore di flusso PCE-TDS 200 M SENSOR (coppia)
1 x Sensore di flusso PCE-TDS 200 L SENSOR (coppia)
2 x Sensore di temperatura TF-RA330
2 x Prolunghe da 5 m
2 x Cinghie di velcro
1 x Alimentatore
1 x Cavo USB-C
1 x Gel di accoppiamento
1 x Nastro di misurazione PCE
1 x Borsa per trasporto
1 x Rapporto di taratura ISO (Inglese/Tedesco)
Istruzioni per l'uso (disponibili in download)
