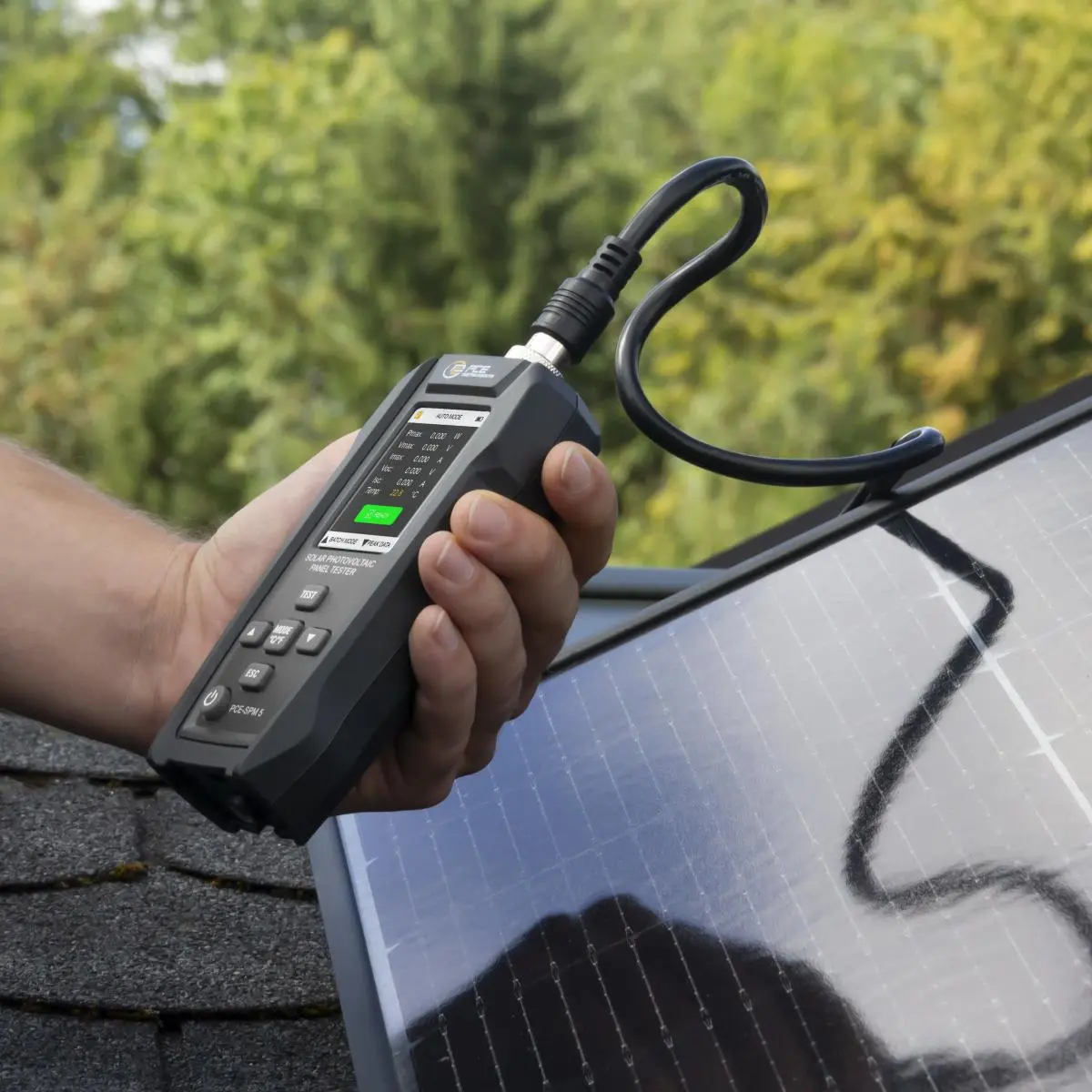

Il misuratore di radiazioni solari è uno strumento di misura per l'analisi e la valutazione di moduli fotovoltaici sulla base delle loro caratteristiche elettriche. Il misuratore di radiazioni solari serve per una verifica rapida e affidabile dei moduli solari direttamente in loco e consente l'acquisizione dei principali valori elettrici di un modulo.
Con un intervallo di tensione continua da 0 ... 60 V, un intervallo di corrente continua da 0 ... 30 A e una misurazione di potenza massima fino a 800 W, il misuratore di radiazioni solari è adatto ai comuni moduli fotovoltaici. I valori misurati vengono elaborati durante la misurazione e visualizzati sul dispositivo. Il misuratore di radiazioni solari esegue una misurazione delle curve I-V e rappresenta graficamente i valori misurati come analisi delle curve I-V/P-V sul display. I valori vengono visualizzati in modo grafico come curve. La rappresentazione è codificata a colori: corrente (blu), potenza (viola) e tensione (nero), consentendo una chiara distinzione dei parametri.

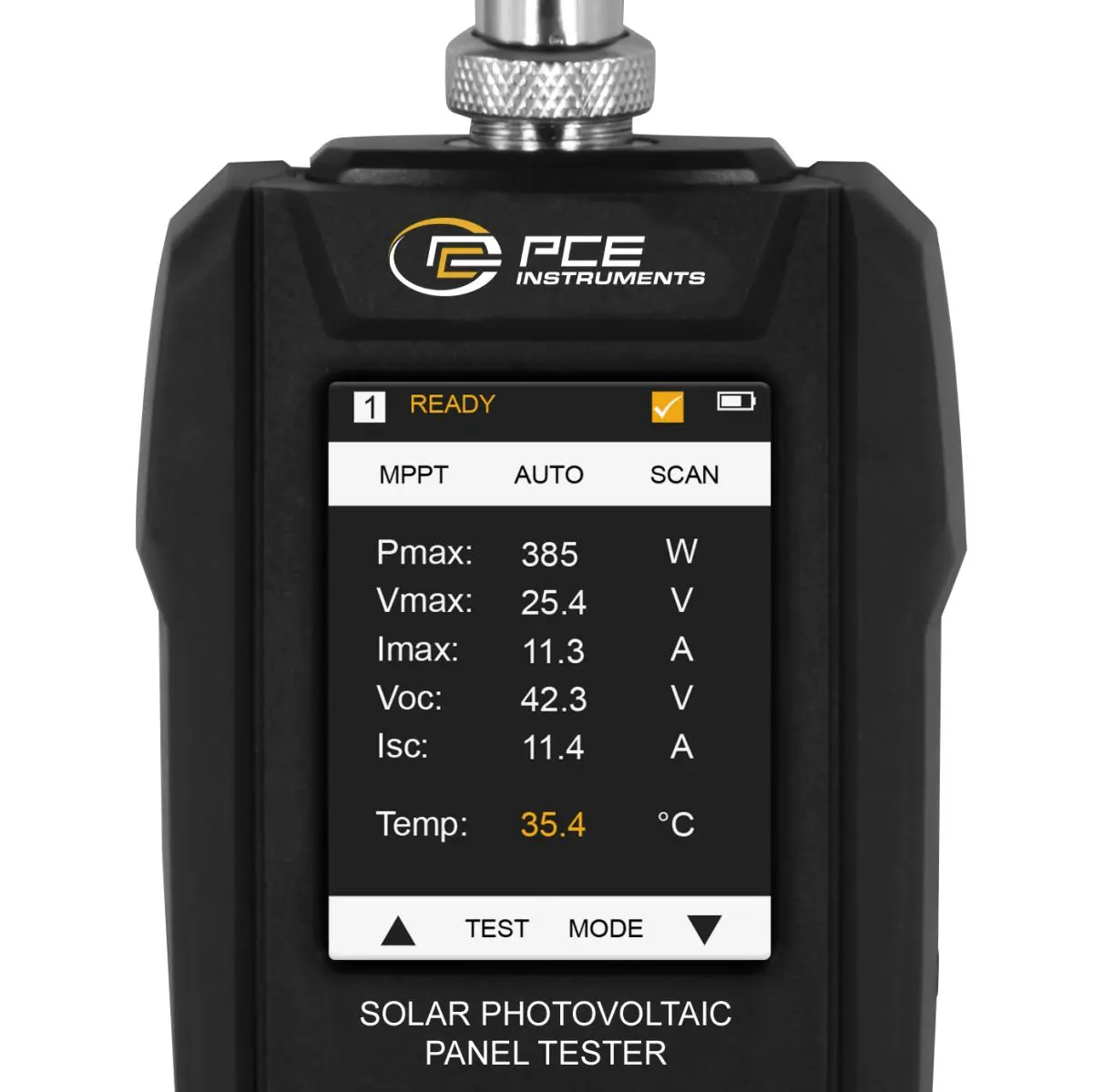

Oltre alla visualizzazione delle curve, è disponibile una tabella dati in cui sono elencati i valori misurati. Qui vengono evidenziati anche i Peak Data per una rapida valutazione dei valori di potenza. Il misuratore di radiazioni solari determina i principali parametri elettrici come tensione a vuoto (Voc), corrente di cortocircuito (Isc), tensione MPP (Umpp), corrente MPP (Impp) e potenza massima (Pmax).

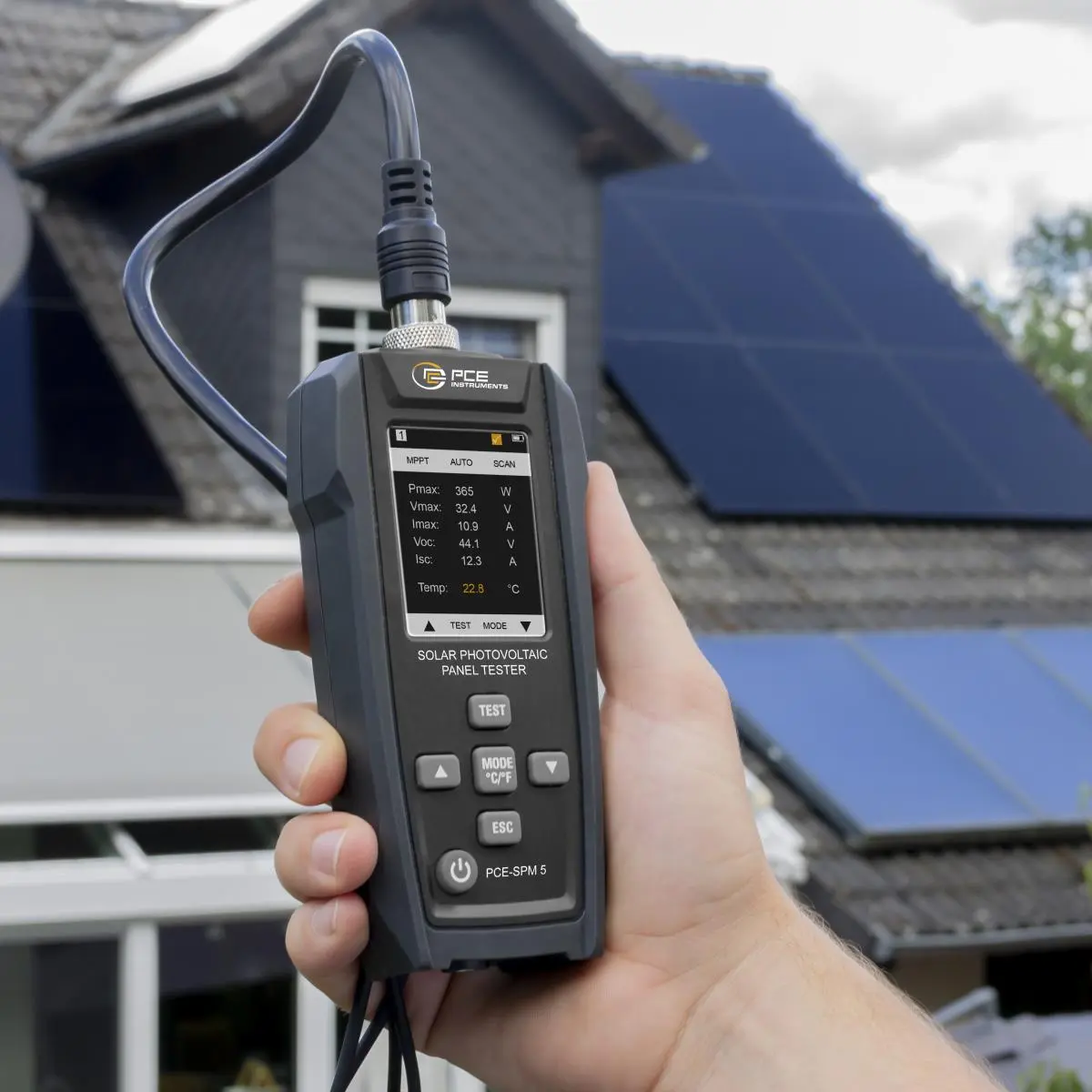

La visualizzazione avviene tramite un display LCD integrato da 2,4 pollici, sul quale vengono mostrati sia le curve sia i dati di misura. Inoltre, viene rilevata la temperatura del modulo. Il misuratore di radiazioni solari dispone di una memoria interna per un massimo di 10 set di dati di misura, che possono essere salvati e richiamati sul dispositivo. I punti di misura vengono persi allo spegnimento del dispositivo. Grazie alle sue versatili funzioni di misura e analisi, il misuratore di radiazioni solari è adatto per l'installazione, la manutenzione e la ricerca guasti negli impianti fotovoltaici.
| Tensione continua DC | |
| Funzione | Tensione a circuito aperto (Voc) |
| Campo di misura | 0 ... 60 V |
| Risoluzione | 0,001 V |
| Precisione | ±1 % |
| Tensione continua DC | |
| Funzione | Tensione MPP (Umpp) |
| Campo di misura | 0 ... 60 V |
| Risoluzione | 0,001 V |
| Precisione | ±5 % |
| Corrente continua DC | |
| Funzione | Corrente di cortocircuito (Isc) |
| Campo di misura | 0 ... 30 A |
| Risoluzione | 0,001 A |
| Precisione | ±1 % |
| Corrente continua DC | |
| Funzione | Corrente MPP (Impp) |
| Campo di misura | 0 ... 30 A |
| Risoluzione | 0,001 A |
| Precisione | ±5 % |
| Temperatura | |
| Campo di misura | 0 ... 60 °C |
| Risoluzione | 0,1 °C |
| Precisione | 1 °C |
| Temperatura | |
| Campo di misura | 32 ... 140 °F |
| Risoluzione | 0,18 °F |
| Precisione | ±1,8 °F |
| Potenza | |
| Funzione | Potenza massima (Pmax) |
| Campo di misura | 0 ... 800 W |
| Risoluzione | 0,001 W |
| Precisione | ±5 % |
| Specifiche tecniche generali | |

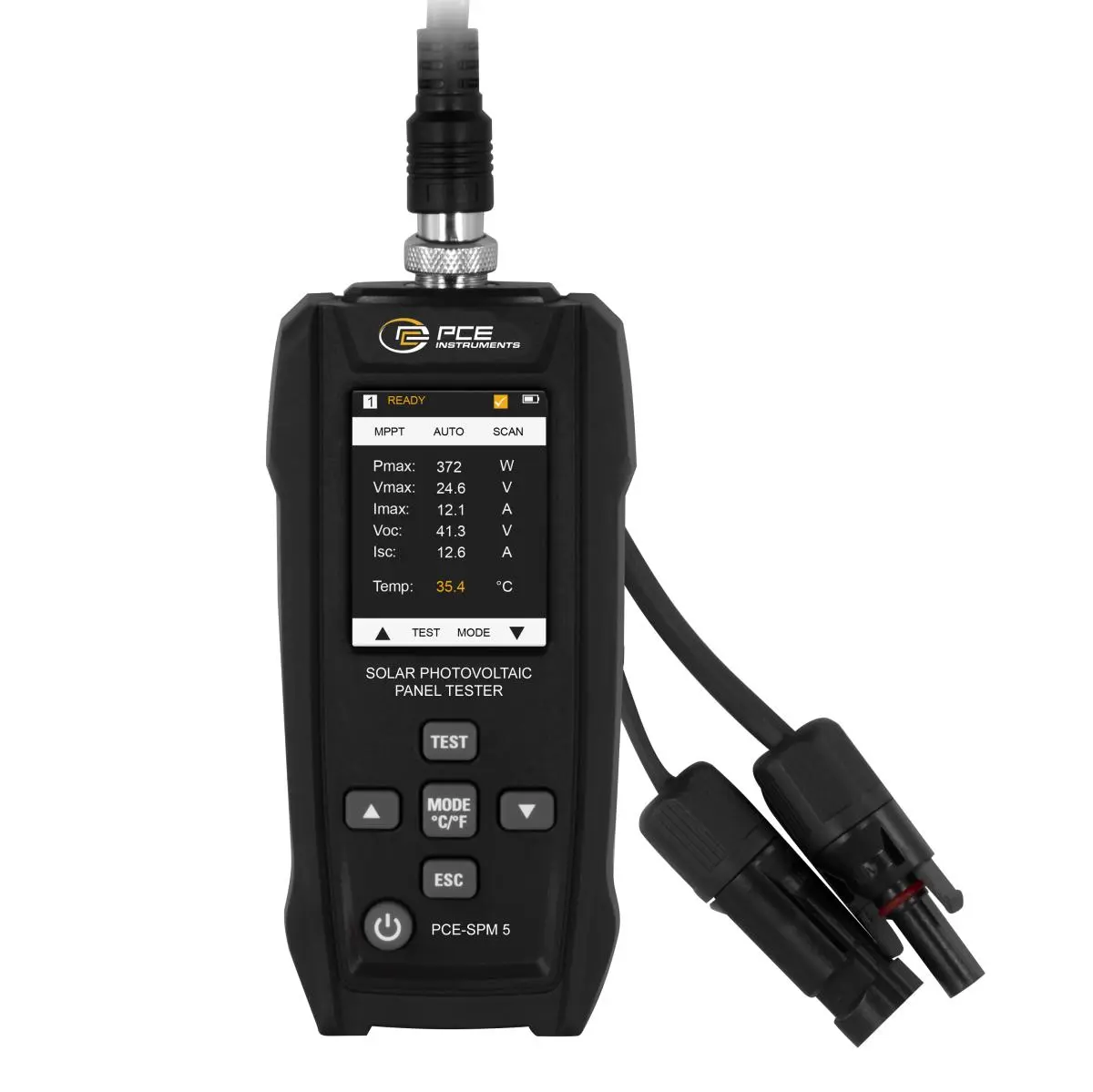

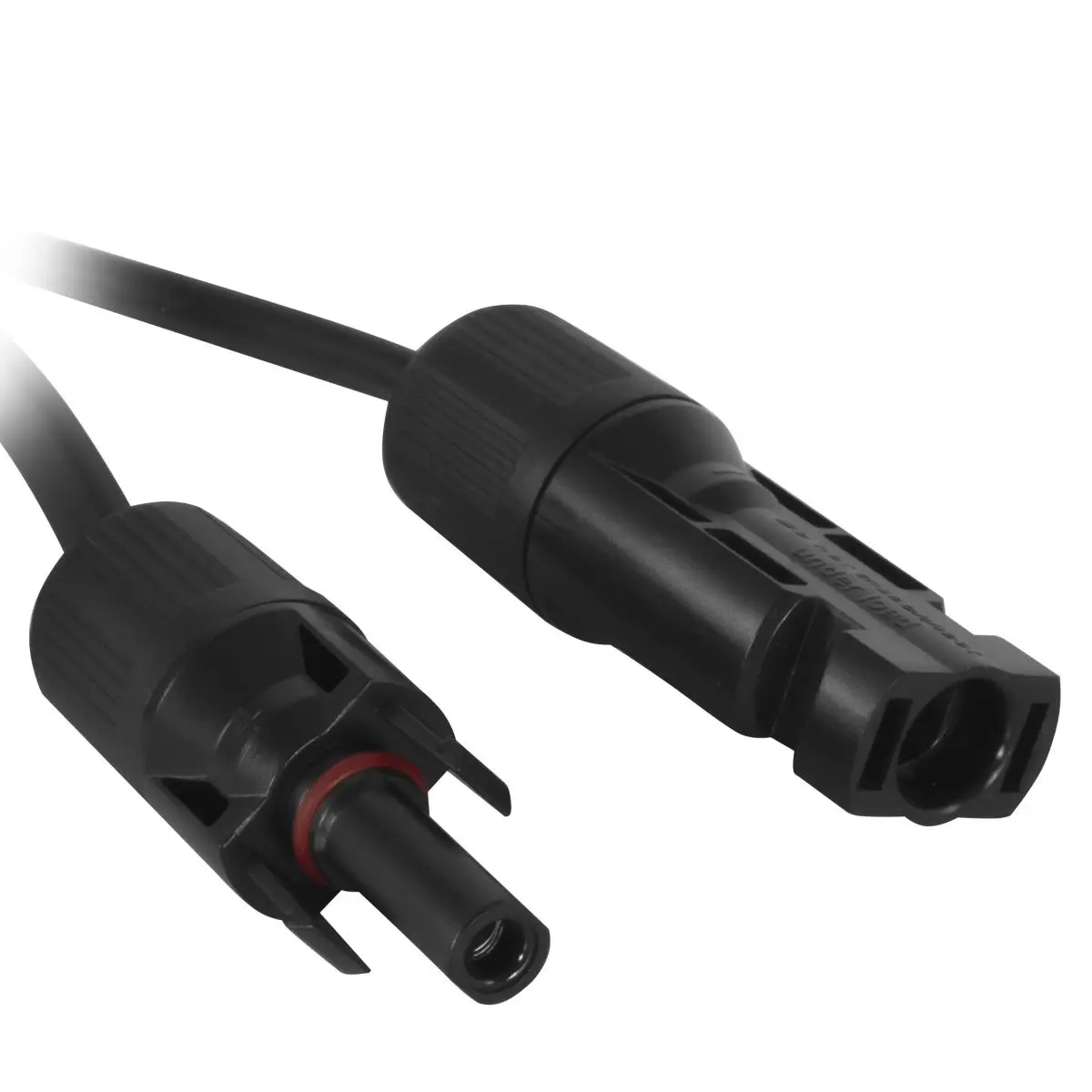

| Ingressi | MC4 PV |
| Tipo di display | Display a colori LCD con retroilluminazione |
| Dimensioni del display | 2,4 Pollici |
| Frequenza di campionamento | 3 x al secondo |
| Supporto di memorizzazione | Memoria interna |
| Capacità di memoria Informazioni aggiuntive | Memoria per gli ultimi 10 valori di misurazione, i dati si perdono allo spegnimento. |

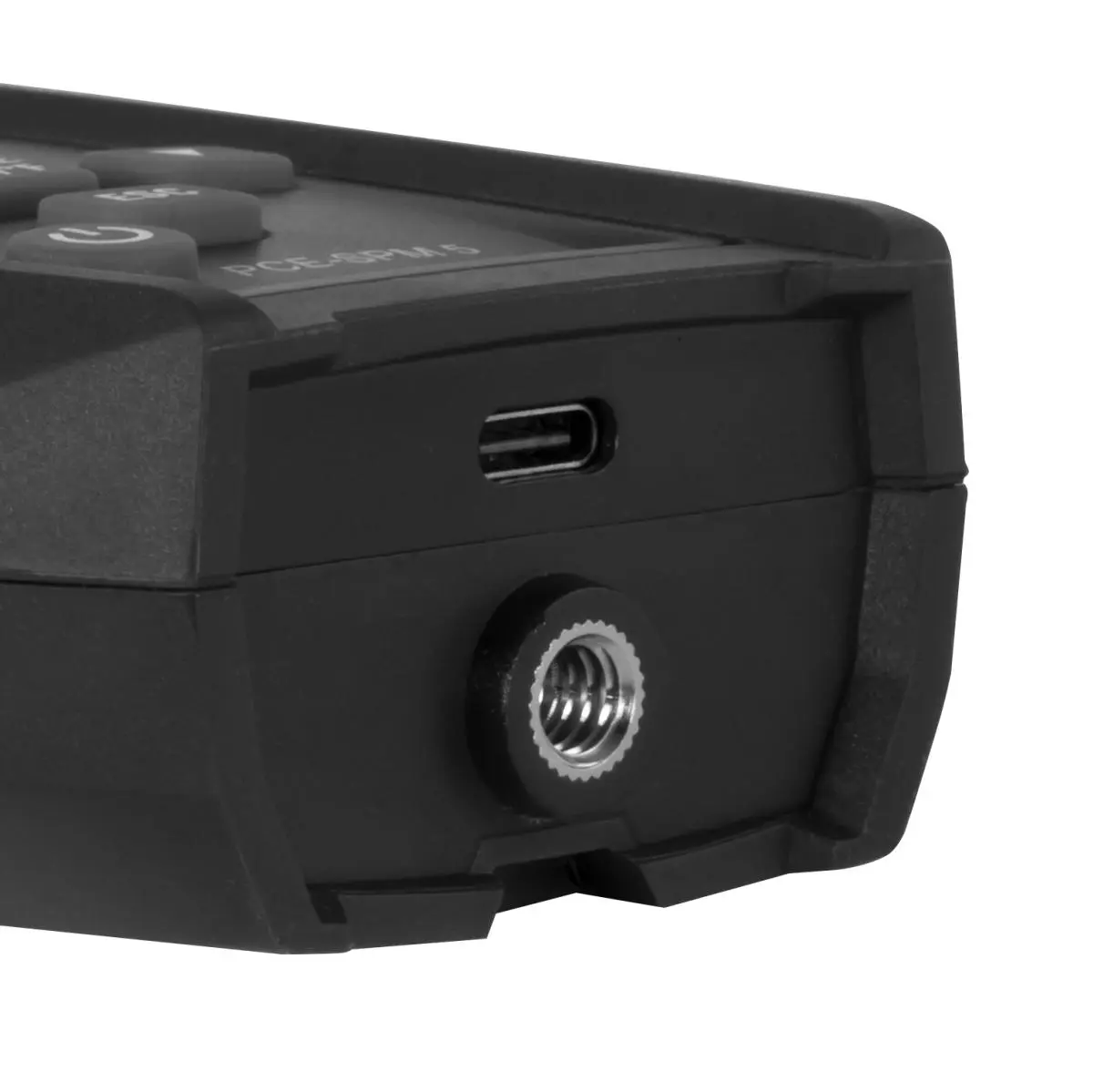

| Interface | USB-C |
| Spegnimento automatico | 5 min. |
| Lingua del menu | Inglese, Inglese (GB) |
| Classe di protezione (dispositivo) | IP40 |
| Alimentazione | 5 V DC, 500 mA |
| Batteria | 1 x 3,7 V interno , Batteria agli ioni di litio |
| Capacità della batteria | 1000 mAh |
| Condizioni operative | -10 ... 50 °C , 0 ... 80 % U.R. |
| Condizioni di stoccaggio | -10 ... 60 °C , 0 ... 80 % U.R. |
| Dimensioni ( L x L x A ) | 155 x 73 x 38 mm |
| Peso | 253 g |
