  5. Misuratore di livello PCE-SLS 10
[zoom]

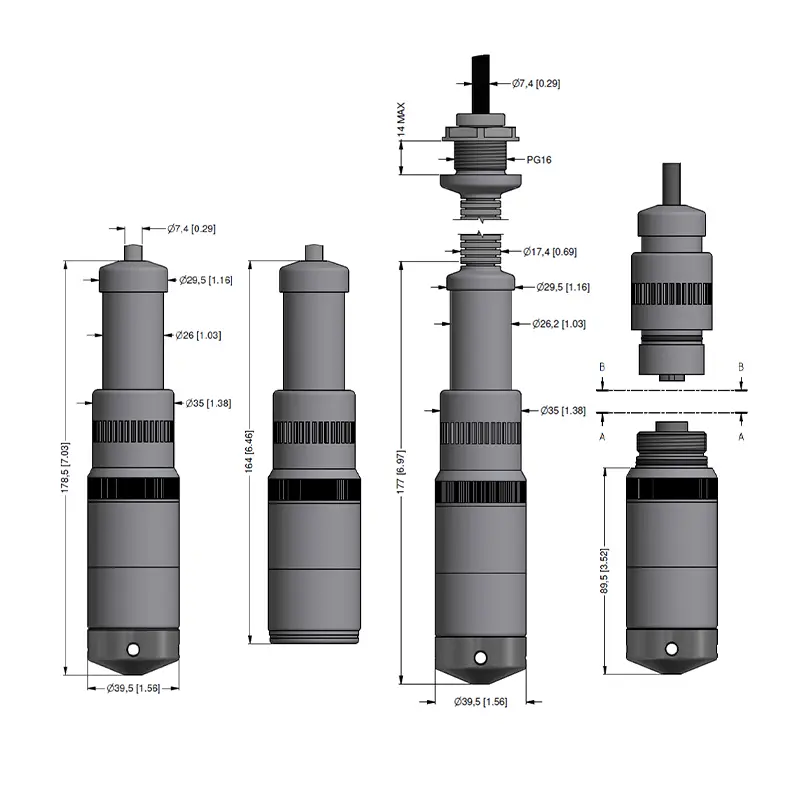

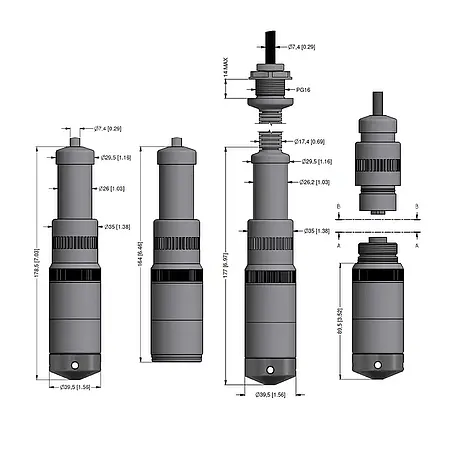

Dimensioni

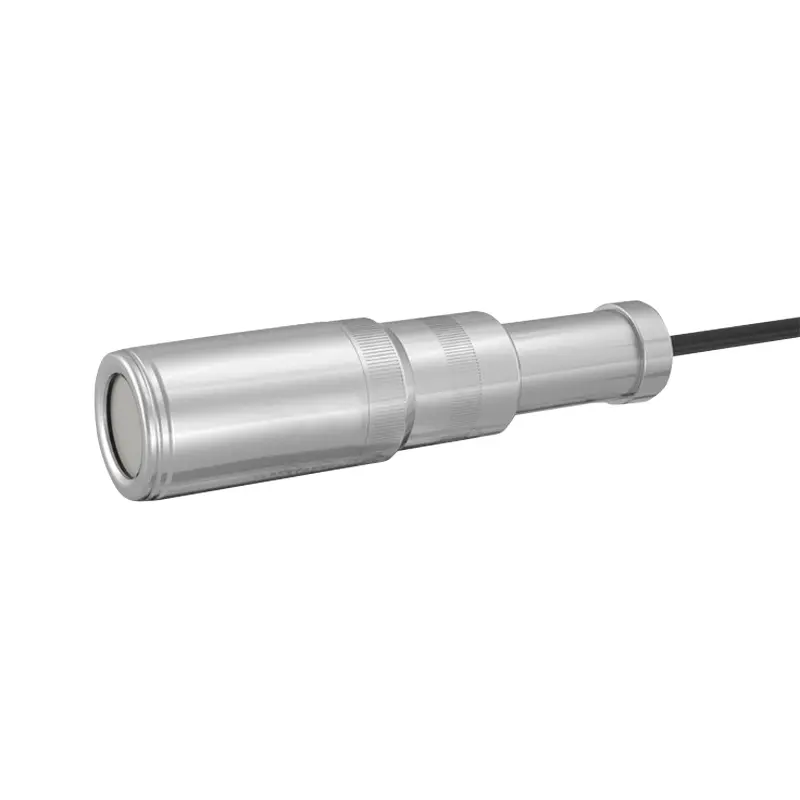

Misuratore di livello PCE-SLS 10

Codice articolo: PCE-SLS 10
GTIN (EAN): 4250348723079
567,90 €
692,84 €
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
:
4250348723079
PCE-SLS 10
Tempi di consegna:Disponibile su ordinazione
Il prezzo base viene ricalcolato moltiplicato per la lunghezza del cavo.
Per altre misure contattare PCE Instruments

Descrizione

Misuratore di livello con membrana ceramica / Sensore e cavo separabili / Uscita 4-20 mA o 0-10 V / Misura fino a 100 mH2O / Precisione: ±0,35%
Il misuratore di livello si basa in una cella di misurazione in ceramica. Il misuratore di livello è stato progettato per misurare il livello delle acque reflue e sostanze sporche o con alta viscosità. Una caratteristica speciale del misuratore di livello consiste nella possibilità di separare il cavo dalla sonda. Grazie a ciò è possibile sostituire subito il sensore durante il lavoro di manutenzione o di installazione.

Per proteggere la membrana del sensore, il misuratore di livello ha un cappuccio di protezione smontabile. Il range di misura del sensore di livello va da 0...40 cmH2O a 0...100 mH2O. Il misuratore di livello invia il valore di misura come segnale analogico. Il segnale può essere processato da un indicatore di processi, un PLC o un data logger.

Caratteristiche

- Pressione nominale fino a 100 mH2O
- Precisione: ±0,35% del fondo scala
- Diametro: Ø39,5 mm
- Sensore e cavo separabili
- Adatto per acqua, acque reflue e combustibili
- Sensore ceramico
- Adatto per sostanze sporche e viscose
- Differenti configurazioni possibili

Specifiche tecniche

Pressione nominale Livello riempimento Overrange
0,04 Bar 0 ... 0,4 mH2O 2 Bar
0,06 Bar 0 ... 0,6 mH2O 2 Bar
0,1 Bar 0 ... 1 mH2O 4 Bar
0,16 Bar 0 ... 1,6 mH2O 4 Bar
0,25 Bar 0 ... 2,5 mH2O 6 Bar
0,4 Bar 0 ... 4 mH2O 6 Bar
0,6 Bar 0 ... 6 mH2O 8 Bar
1 Bar 0 ... 10 mH2O 8 Bar
1,6 Bar 0 ... 16 mH2O 15 Bar
2,5 Bar 0 ... 25 mH2O 25 Bar
4 Bar 0 ... 40 mH2O 25 Bar
6 Bar 0 ... 60 mH2O 35 Bar
10 Bar 0 ... 100 mH2O 35 Bar
Precisione (selezionabile) ≤ ±0,35% F.S. (standard)
≤ ±0,25% F.S. (opzionale)
Segnale di uscita (selezionabile) 4 ... 20 mA (2 fili)
0 ... 10 V (3 fili)
Carico Rmax = [(UB – UB min) / 0,02 A] Ω
Effetti di influenza Potenza ausiliare: 0,05% F.S. / 10 V
Carico: 0,05% F.S. / kΩ
Stabilità a lungo termine ≤ ±0,1% F.S. / anno in condizioni di riferimento
Tempo di attivazione 700 ms
Tempo di risposta medio ≤ 200 ms
Tempo di risposta massimo 380 ms
Frequenza di campionamento 5 Hz
Errore di temperatura ≤ ±1% F.S. (-20 ... +80 °C)
Resistenza al cortocircuito Permanente
Protezione contro l'inversione di polarità    Non provoca danni, ma non ha funzione
Protezione anti fulmine 2 fili: integrato
3 fili: senza
Cavo di collegamento (selezionabile) PVC ( -5 ... +70 °C) grigio Ø7,4 mm
PUR (-25 ... +70 °C) nero Ø7,4 mm
FEP 4 (-25 ... +70 °C) nero Ø7,4 mm
TPE-U (-25 ... +125 °C) blu Ø7,4 mm
Struttura Acciaio inox 1.4404
Guarnizione (selezionabile) FKM
EPDM
Membrana di separazione (selezionabile) Ceramica Al2O3 96%
Ceramica Al2O399,9%
Potenza massima assorbita 21 mA
Sostanze Acqua
Acque reflue
Combustibili e petrolio
Aree di utilizzo Misurazione del livello delle acque sotterranee
Bacini di contenimento
Depuratori
Trattamento delle acque
Controllo del livello in depositi aperti
Stoccaggio combustibile
Depositi
Impianti biogas
Condizioni operative -25 ... +125 °C
Condizioni di stoccaggio -40 ... +40 °C
Dimensioni Ø39,5 mm x 178,5 mm
Peso Circa 650 g (senza cavo)

Contenuto

1 x Misuratore di livello PCE-SLS 10, secondo configurazione selezionata
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
