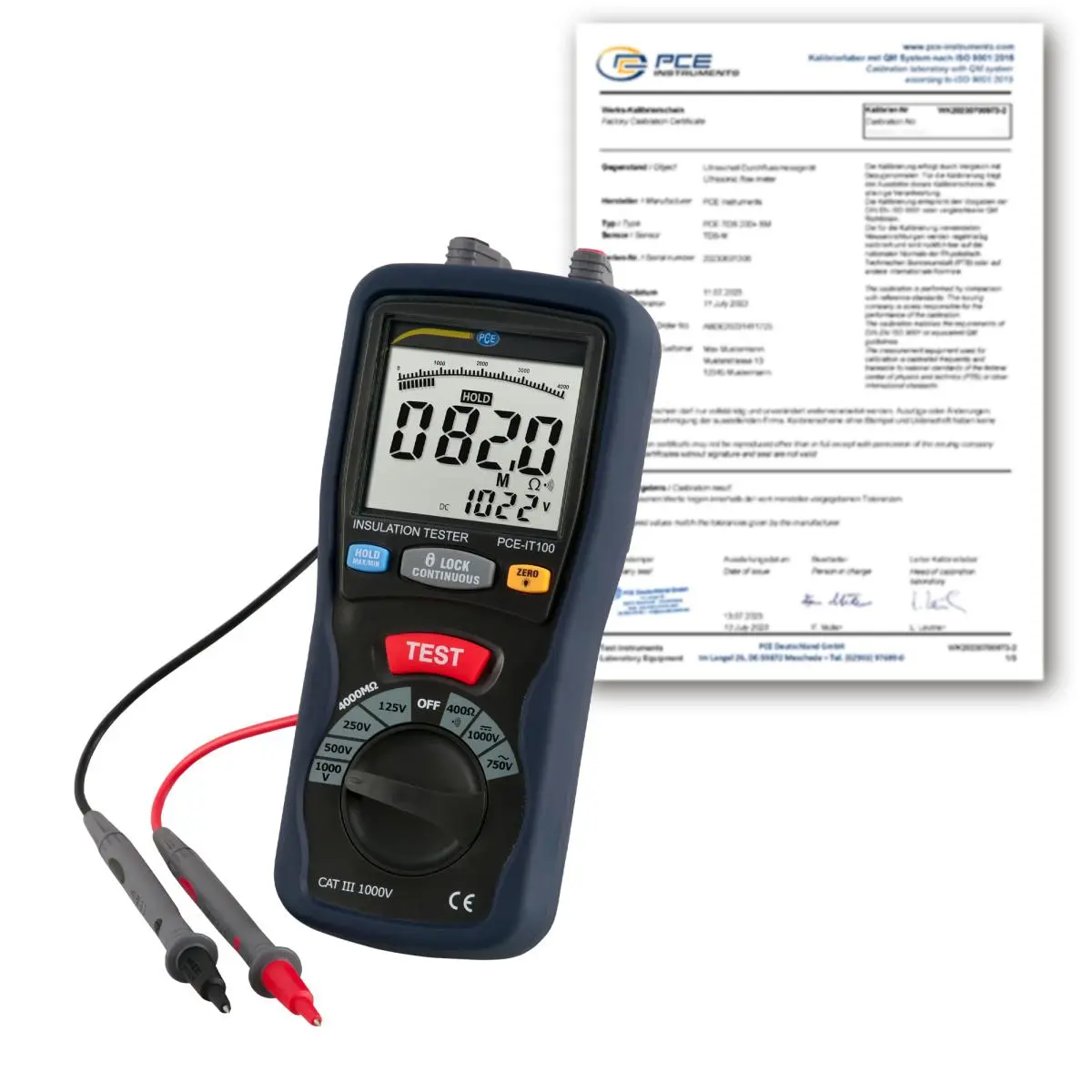

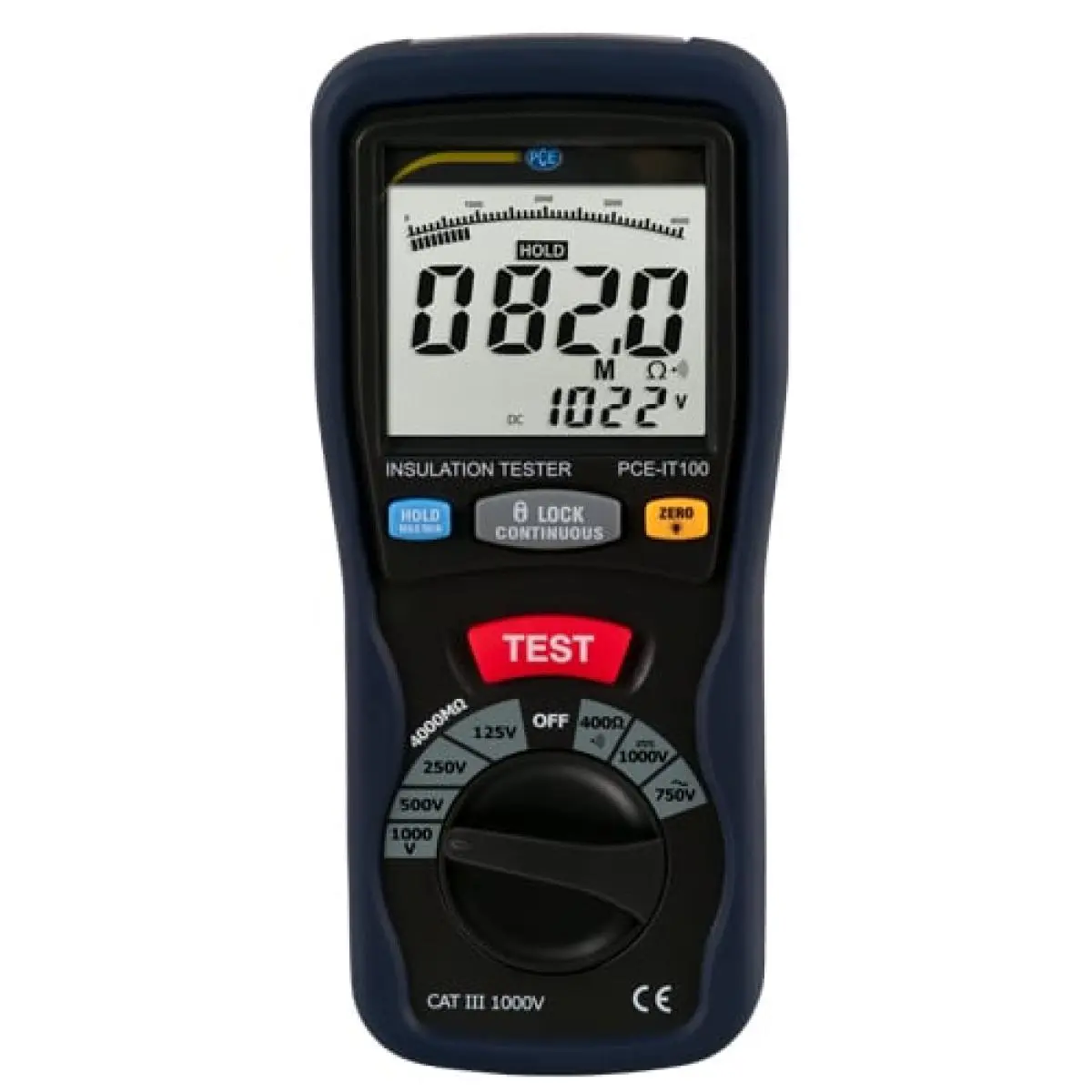

Il misuratore di isolamento PCE-IT100 rileva la tensione ausiliaria di 125V, 250V, 500V e 1000V fino a un massimo di 4000 MΩ. Il misuratore di isolamento PCE-IT100 offre anche la possibilità di misurare correnti alternate e continue fino a 750V / 1000V e resistenze fino a 400Ω. Include anche la corrente di prova e un segnale di allarme. Il misuratore di isolamento PCE-IT100 dispone della funzione Data-Hold per congelare il valore corrente sul display e per recuperare i valori max. e min.

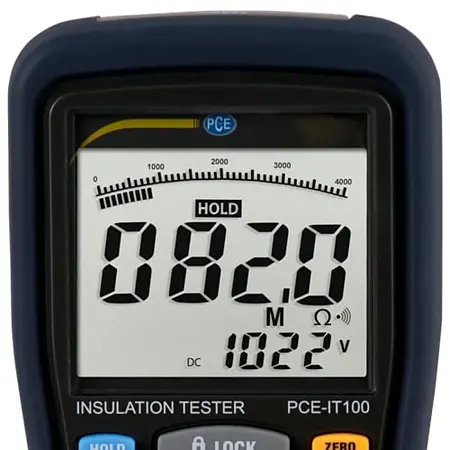

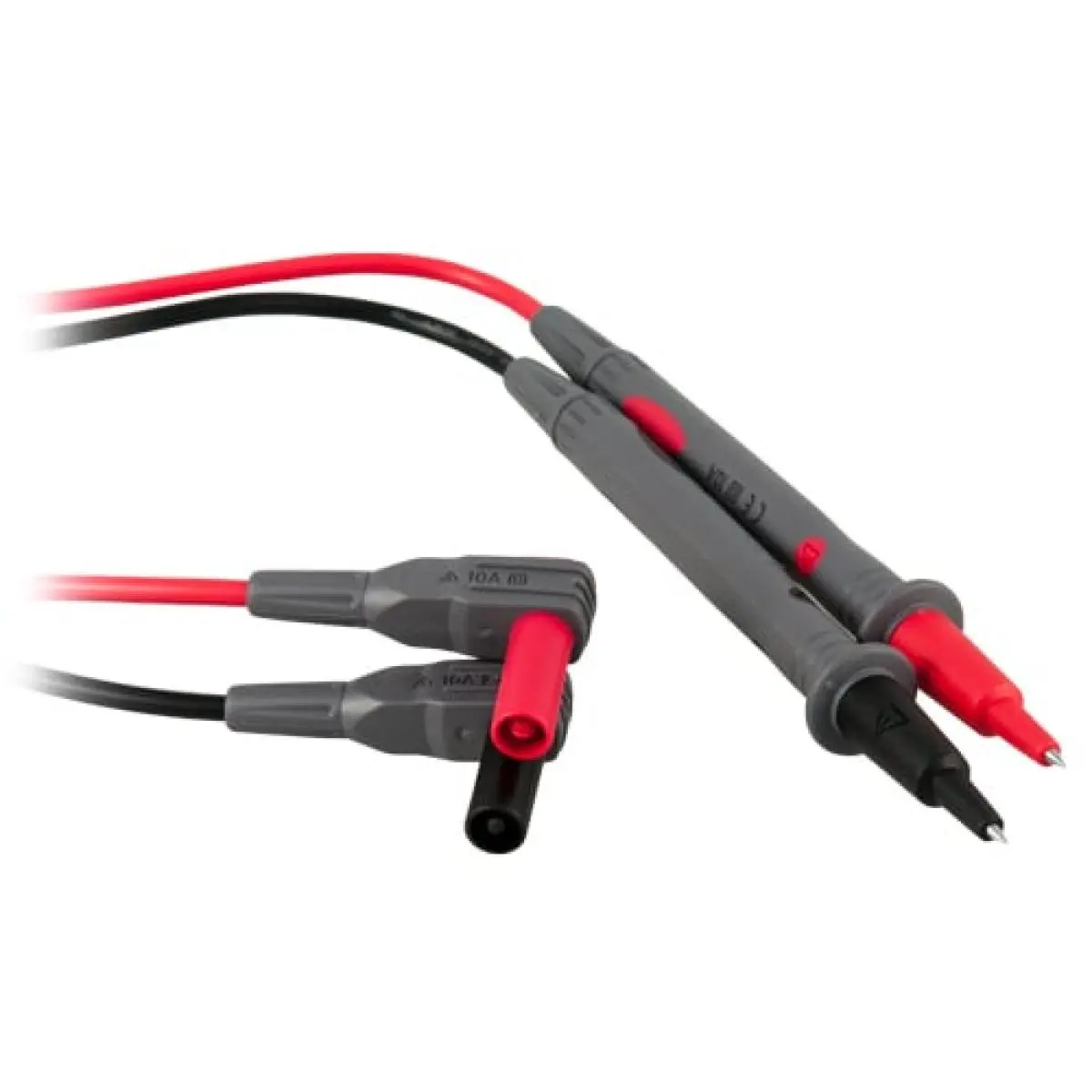

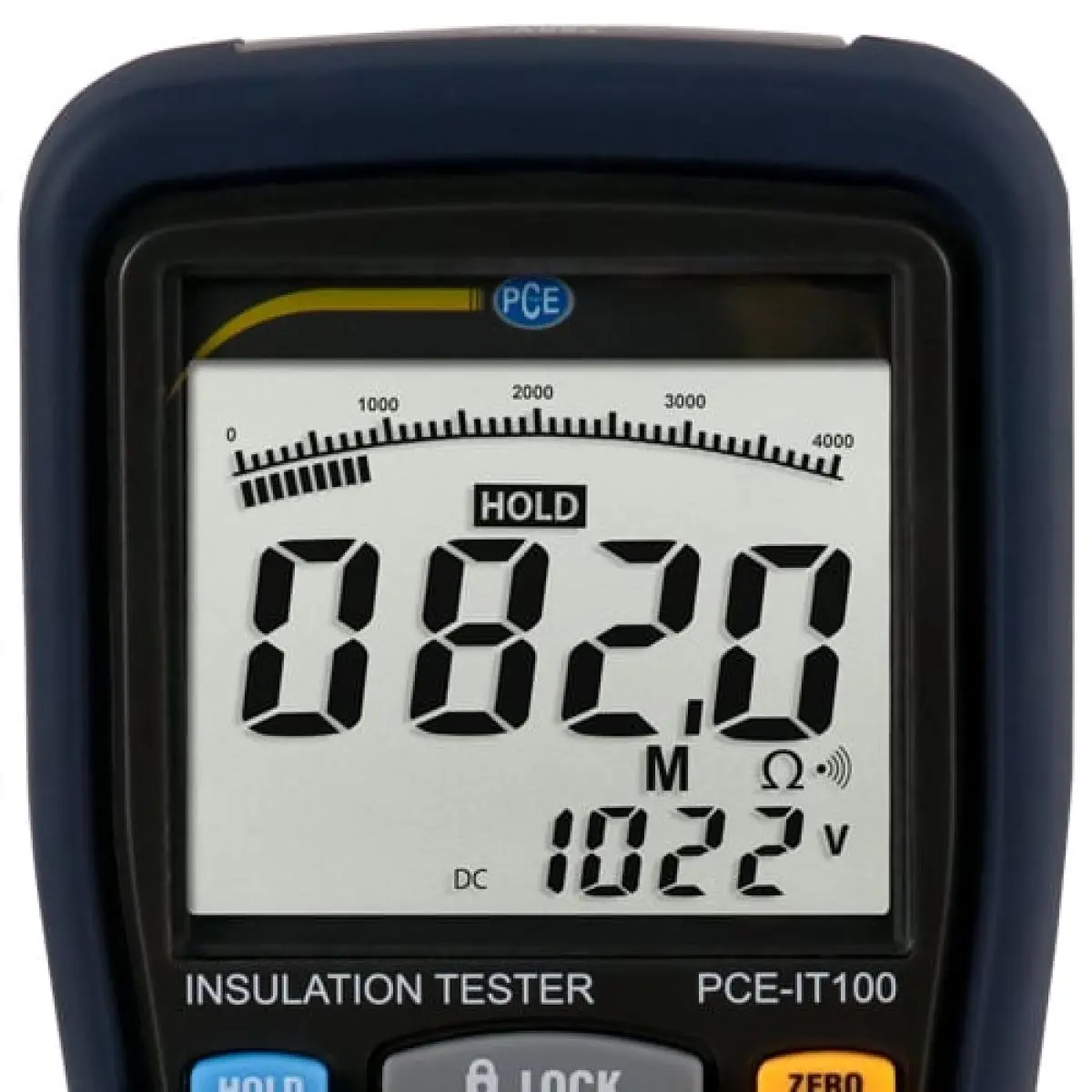

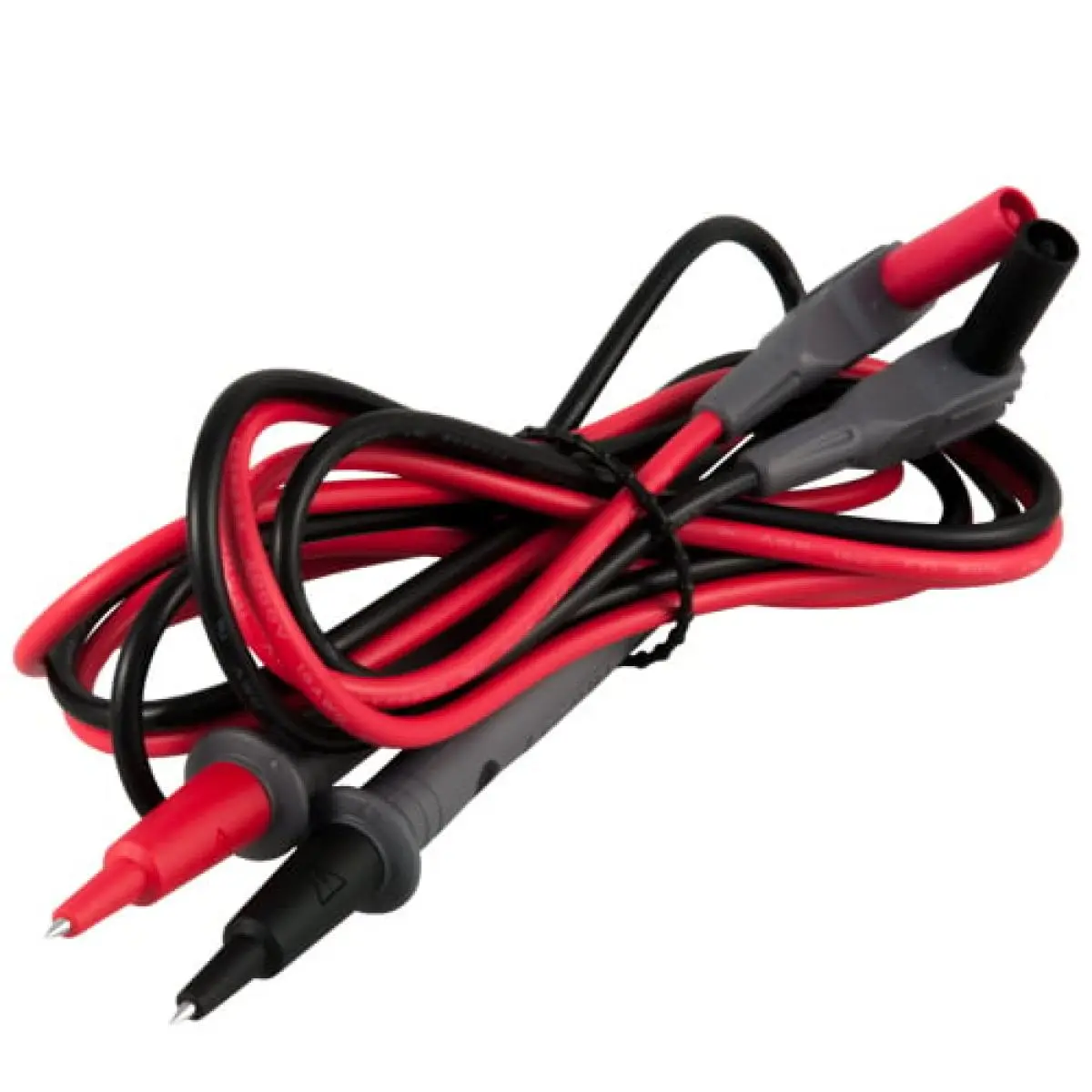

Grazie alle ampie cifre e alla retroilluminazione, il display del misuratore di isolamento è leggibile anche in ambienti scarsamente illuminati. I pulsanti e la manopola per selezionare la grandezza convertono questo misuratore di isolamento PCE-IT100 in un dispositivo facile da utilizzare. La fornitura include i cavetti con i puntali, un cavo con pinza a coccodrillo e 6 batterie.
Valori limite da osservare nelle misure:
- Per nuove installazioni (spazi asciutti): 1000 Ω x V della tensione di esercizio (ad es. 230V > 230 kΩ)
- Per nuove installazioni (spazi umidi, aria aperta): 500 Ω x V della tensione di esercizio
- Dispositivo con messa a terra: 1000 Ω x V di tensione operativa
- Dispositivi con doppio isolamento: 2 MΩ
- Apparecchiature elettriche: 2 MΩ
- Bassa tensione: 250 kΩ
- Dispositivi elettrici: 5 MΩ
- I valori delle tensioni sono generalmente 100V per installazioni con bassa tensione e impianti di telecomunicazione, 500V per installazioni in edifici e case e 1000V per motori e trasformatori a bassa tensione
| Tensione continua DC | |
| Campo di misura | 0 ... 1000 V |
| Risoluzione | 1 V |
| Precisione | ±(0,8 % 3 cifre) |
| Sovraccarico | 1000 V rms |
| Tensione AC | |
| Campo di misura | 0 ... 750 V |
| Risoluzione | 1 V |
| Precisione | ±1,2% ±10 cifre |
| Sovraccarico | 750 V rms |
| Gamma di frequenza | 40 ... 400 Hz |
| Resistenza all'isolamento | |
| Tensione di prova DC | 125 V |
| Campo di misura | 0,125 ... 4000 MΩ |
| Risoluzione | 0,001 MΩ |
| Precisione | ±(2 % +10 cifre) |
| Resistenza all'isolamento | |
| Tensione di prova DC | 250 V |
| Campo di misura | 0,25 ... 4000 MΩ |
| Risoluzione | 0,001 MΩ |
| Precisione | ±(2 % +10 cifre) MΩ |
| Resistenza all'isolamento | |
| Tensione di prova DC | 500 V |
| Campo di misura | 0,5 ... 4000 MΩ |
| Risoluzione | 0,001 MΩ |
| Precisione | ±(2 % +10 cifre) |
| Resistenza all'isolamento | |
| Tensione di prova DC | 1000 V |
| Campo di misura | 1 ... 4000 MΩ |
| Risoluzione | 0,01 MΩ |
| Precisione | ±(3 % +10 cifre) |
| Resistenza | |
| Campo di misura | 0 ... 40 Ω |
| Risoluzione | 0,01 Ω |
| Precisione | ±1,2 % ±3 cifre |
| Resistenza | |
| Campo di misura | 0 ... 400 Ω |
| Risoluzione | 0,1 Ω |
| Precisione | ±1,2 % ±3 cifre |
| Specifiche tecniche generali | |
| Funzioni di misura | MIN, MAX, HOLD |
| Frequenza di campionamento | 0,4 Hz |
| Spegnimento automatico | 10 min. |
| Altezza operativa | 2000 m max. sul livello del mare |
| Corrente di prova | ≤ 200 mA |
| Fusibili | 10 A / 600 V (5 x 20 mm) |
| Lingua del menu | Inglese, Inglese (GB) |
| Classe di protezione (dispositivo) | IP20 |
| Batteria | 6 x 1,5 V Batteria AA (1,5 V) , Alcalino-manganese |
| Capacità della batteria | 3000 mAh |
| Condizioni operative | 0 ... 40 °C , 0 ... 80 % U.R. |
| Condizioni di stoccaggio | -10 ... 60 °C , 0 ... 70 % U.R. |
| Dimensioni ( L x L x A ) | 200 x 92 x 50 mm |
| Peso | 700 g |
