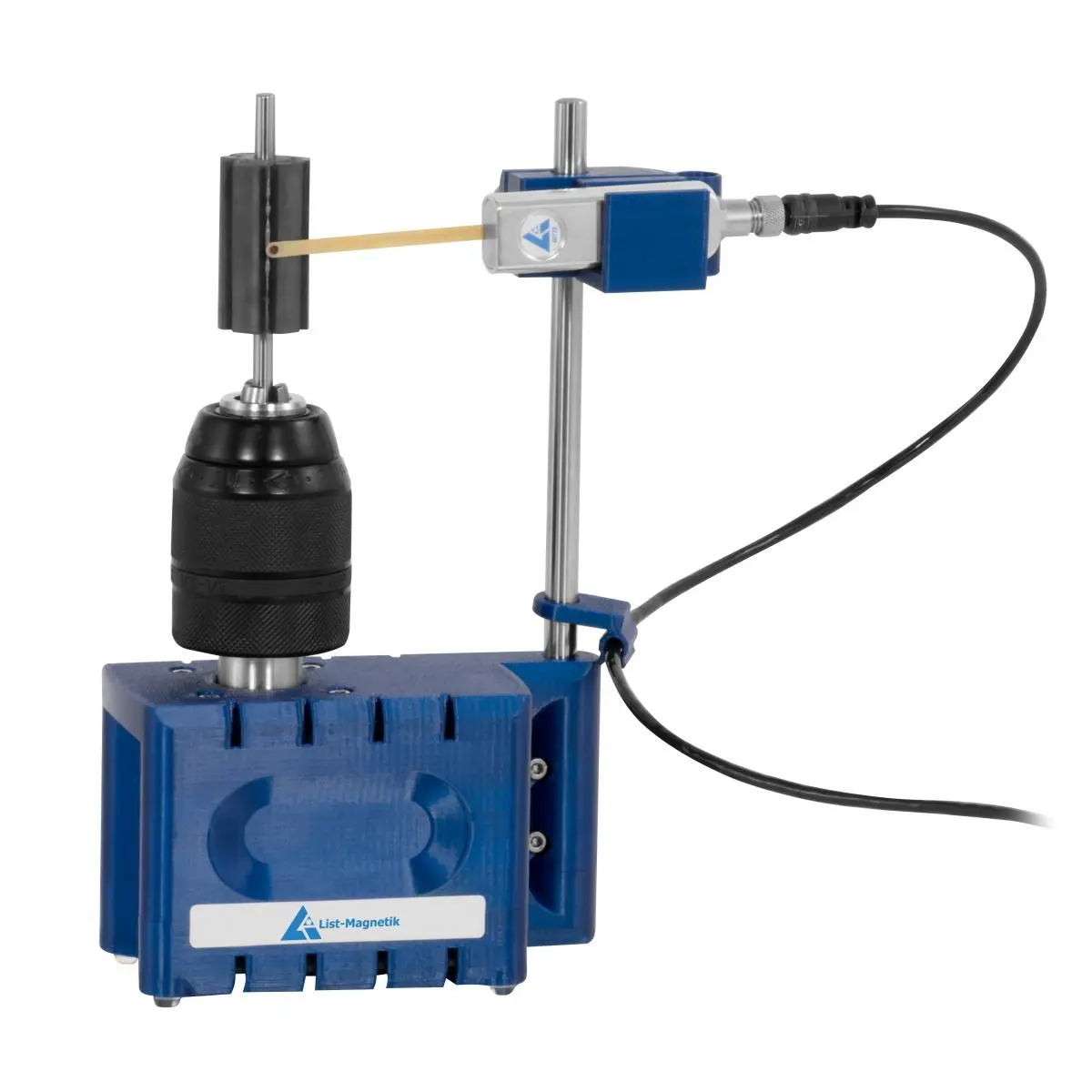

Il misuratore di campi magnetici Rotor-Check 400 è un pratico dispositivo di prova per verificare l'andamento dell'intensità del campo magnetico di un rotore. Il dispositivo e la sonda di misurazione vengono collegati direttamente tramite USB a un PC Windows. Una soluzione ideale per la misurazione e l'analisi precise dei campi magnetici.

Con il misuratore di campi magnetici è possibile determinare con estrema precisione numerosi parametri di un rotore magnetico:

- Qualità del magnete o della magnetizzazione
- Errori nell'assemblaggio della pila di lamelle
- Influenze dovute alla disomogeneità del nucleo laminato
- Posizione della pila di lamelle rispetto all'albero
- Magnetizzazione del campo disperso
- Punte polari locali e globali
- Densità di flusso al centro del polo
- Larghezza dei poli
- Disallineamento dei poli
- Confronto dei poli

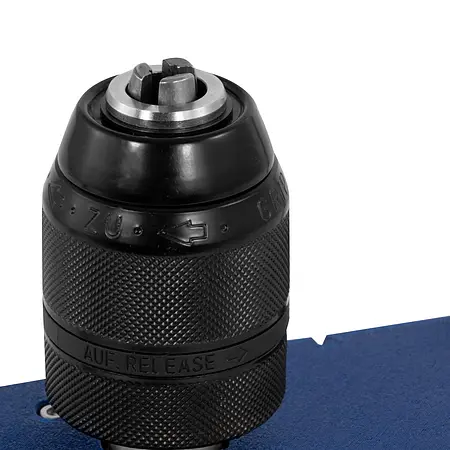

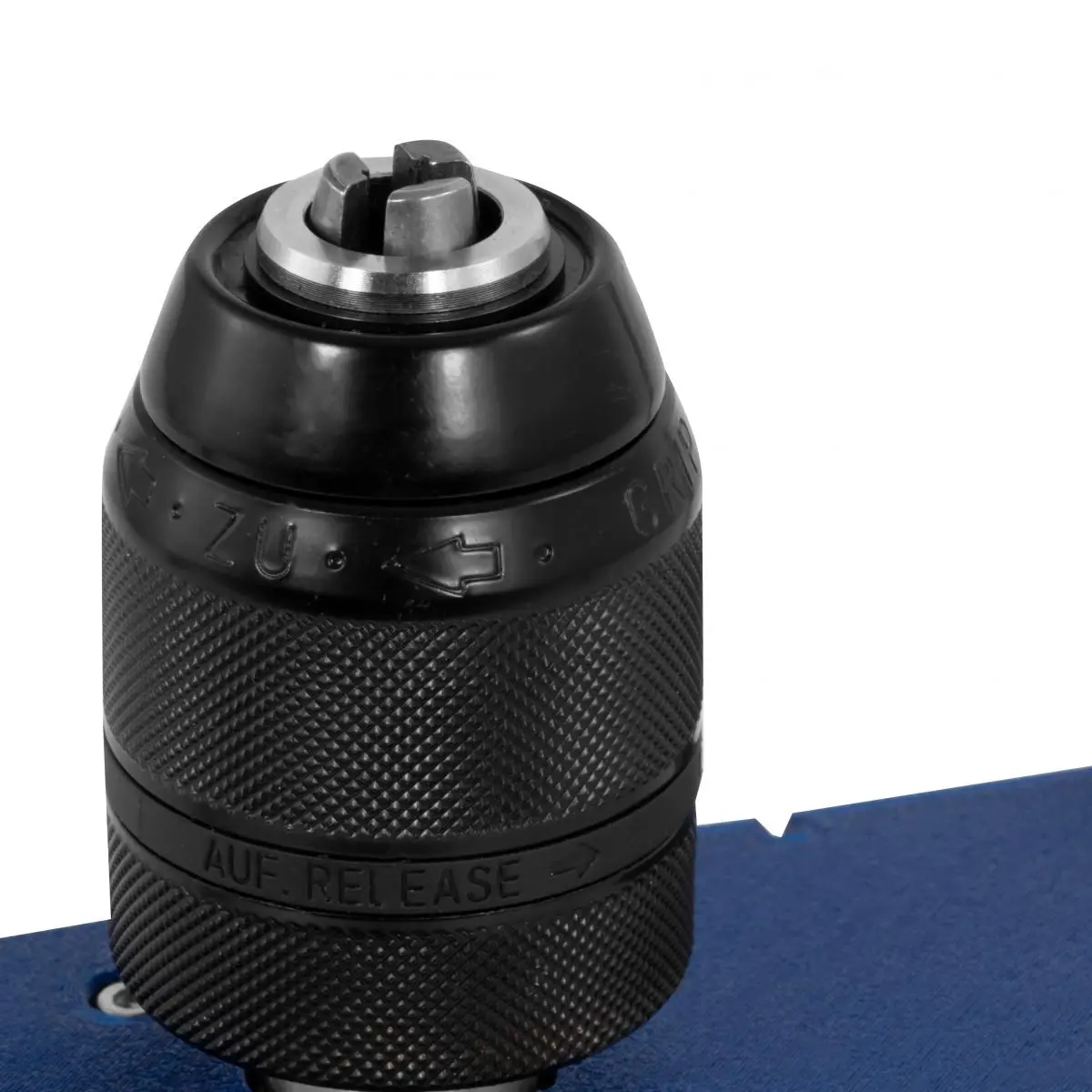

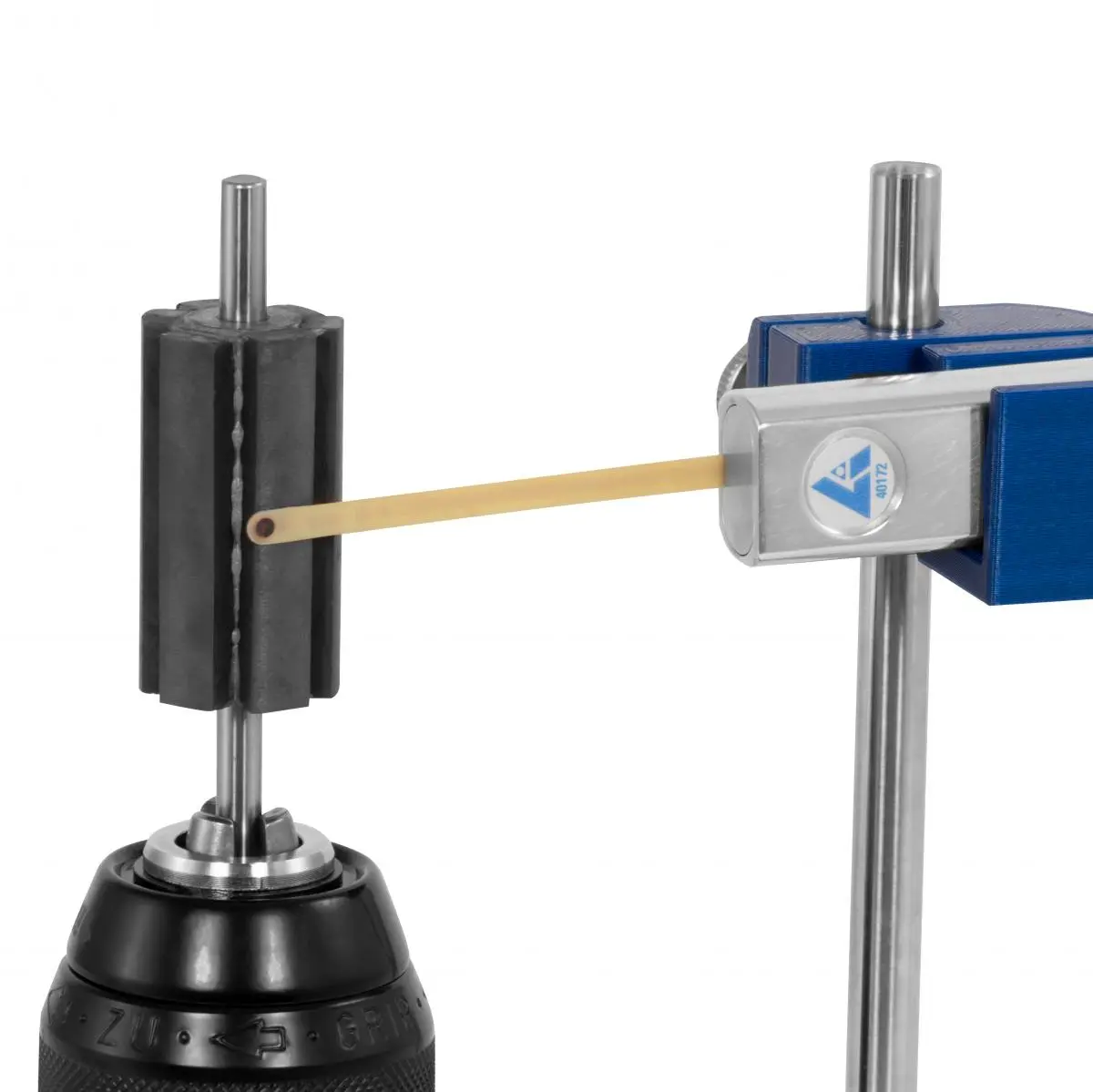

Il motore passo-passo preciso e ad alta risoluzione ruota il rotore di 360° in pochi secondi. Con il software gratuito RotorCheck è possibile registrare una curva precisa dell'intensità del campo magnetico e dell'angolo magnetico ed eseguire una valutazione statistica. La sonda di misurazione viene posizionata a una distanza costante dal rotore tramite un dispositivo di fissaggio regolabile in altezza. Ciò è importante per generare misurazioni magnetiche comparabili durante la rotazione e garantire un'intensità del campo magnetico precisa lungo l'intero percorso del rotore. L'asse del rotore può avere uno spessore massimo di 13 mm. Il fissaggio della sonda di misurazione è regolabile in altezza fino a 12 cm, il che consente un utilizzo flessibile per rotori di diverse dimensioni.

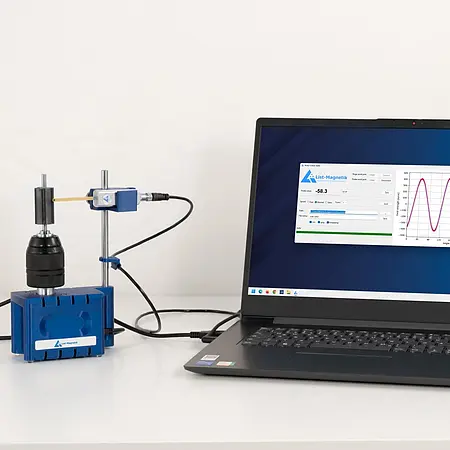

Registrando i valori misurati con il software RotorCheck, è possibile esportare i dati di misurazione registrati direttamente come grafico o come CSV, ad esempio in Microsoft Excel, per valutare e documentare in modo dettagliato la misurazione del campo magnetico.

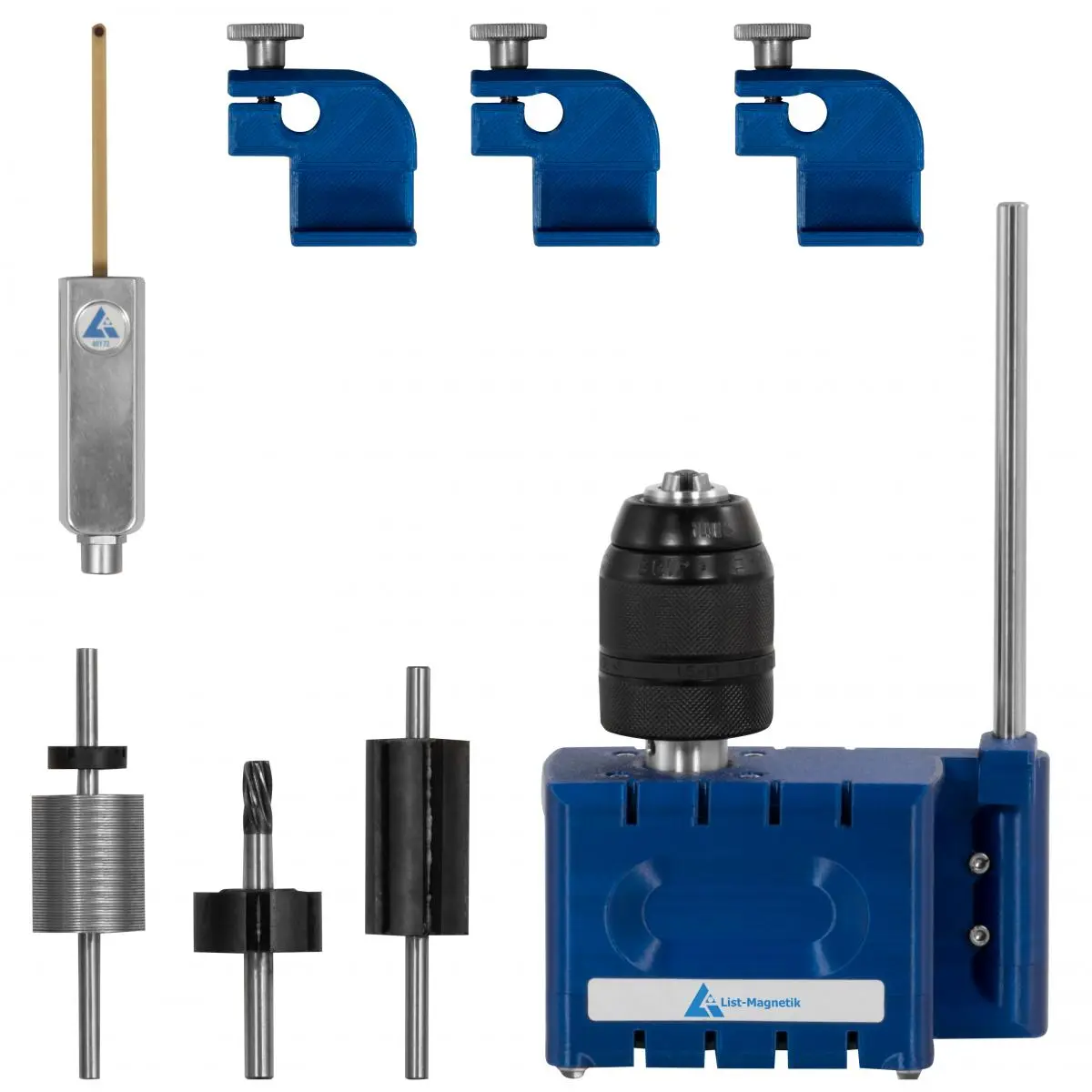

Il misuratore di campi magnetici viene fornito con una sonda a lingua trasversale PM4-TR. La fornitura comprende 3 supporti per la sonda di misura, per la misura assiale (ad es. magnete del sensore) o radiale (ad es. rotore magnetico). Su richiesta del cliente possono essere forniti anche manicotti adattatori per poter effettuare misurazioni a determinate distanze dal rotore magnetico.

Il misuratore di campi magnetici Rotor-Check 400 e la relativa sonda di misurazione vengono collegati a un PC o laptop tramite due porte USB e non richiedono alcuna alimentazione esterna aggiuntiva.
