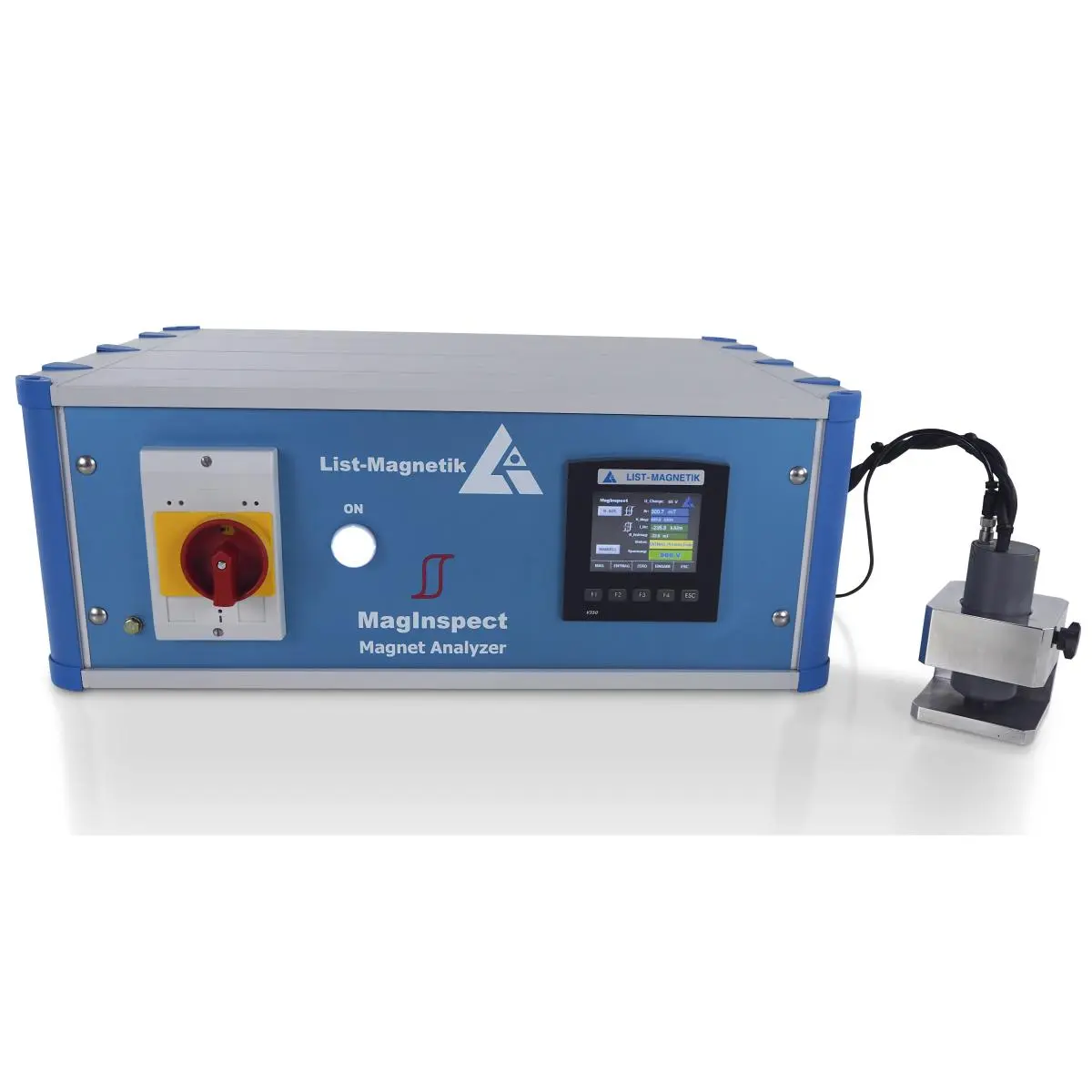

Il Magnet Analyser (Permagraph), è un dispositivo di prova economico per la misurazione della curva di isteresi dei materiali magnetici duri, offre un'elevata accuratezza di misura ed è quasi paragonabile a un Permagraph in termini di precisione.
MagInspect è particolarmente adatto per testare materiali magnetici permanenti come quelli in AlNiCo, ferrite, SmCo o neodimio. Offre una misurazione precisa della curva di isteresi e supporta il test e l'analisi dei materiali di questi materiali magnetici specializzati.

Il misuratore di campi elettromagnetici(permagraph) può sostituire un permagraph, che determina le proprietà magnetiche dei materiali. Inoltre, MagInspect è un dispositivo di prova economico e facile da usare, in grado di registrare la curva di magnetizzazione e smagnetizzazione con un metodo a impulsi. L'unità di controllo e la sonda di misura esterna a impulsi sono dotate di un'elettronica di misura innovativa che consente una misurazione precisa e affidabile della curva di magnetizzazione e smagnetizzazione. Un vantaggio particolare di MagInspect è che la geometria dell'oggetto da misurare è in gran parte libera, mentre sono necessarie geometrie speciali di magneti quando si misura con un permagraph.

Le tipiche aree di applicazione di MagInspect sono
- Test sui materiali e controllo qualità
- Determinazione delle proprietà magnetiche dei materiali
- Ricerca e sviluppo
- Analisi delle proprietà magnetiche di nuovi materiali/leghe
- Controllo della produzione
- Monitoraggio della magnetizzazione dei componenti durante la produzione
- documentazione
- Registrazione della curva di isteresi nella produzione di magneti

Parametri di misura con MagInspect:
- Coercitività (I_Hc): intensità del campo magnetico necessaria per ridurre a zero la magnetizzazione di un materiale.
- Remanenza (Br): Magnetizzazione residua che rimane in un materiale dopo la rimozione del campo magnetico esterno.
- Magnetizzazione di saturazione (Ms): Massima magnetizzazione raggiungibile di un materiale
- Anello di isteresi: curva che rappresenta la relazione tra l'intensità del campo magnetico e la magnetizzazione.


La sonda di misura a impulsi è dotata di una sonda di Hall integrata con un'elettronica di misura di nuova concezione. Questa è in grado di registrare con estrema precisione i valori misurati dalla sonda di Hall con una frequenza fino a 10 KHz utilizzando un convertitore A/D a 16 bit. Allo stesso tempo, è installata una bobina di magnetizzazione e smagnetizzazione che genera gli impulsi di magnetizzazione e smagnetizzazione. L'unità di controllo genera i singoli impulsi, mentre l'elettronica di misura della sonda registra con precisione l'intensità del campo magnetico di picco (valore H) e il valore del flusso (valore B) del materiale magnetico.
L'intera sequenza di misurazione è automatica, con 10-13 impulsi generati per il processo di magnetizzazione e di smagnetizzazione. Il materiale magnetico può essere selezionato nell'unità di controllo per utilizzare i parametri corretti.
In base ai singoli valori di H e B, l'unità di controllo genera la curva di isteresi in singoli passi, che viene visualizzata sul display a colori. La forza coercitiva IHcI_HcIHc e la rimanenza BrB_rBr sono risultati diretti della curva di isteresi e forniscono informazioni importanti per l'analisi dei materiali magnetici e i test sui materiali.
Al termine dell'intero processo, i valori possono essere trasferiti a Microsoft Excel. Microsoft Excel offre la funzione di importazione DataStreamer, che consente di trasferire i dati direttamente dall'unità di controllo. Una funzione matematica spline implementata in una macro di Excel calcola e visualizza una precisa curva di isteresi.

Metodo rapido per determinare il valore I_Hc e Br senza curva di isteresi in modalità manuale

Il misuratore di campi elettromagnetici (Permagraph) offre anche l'opzione di una procedura rapida per confrontare i valori Hc di un materiale per i test di qualità nella produzione in serie. Questa procedura consente di eseguire test efficienti e precisi sui materiali in produzione, per valutarne rapidamente le proprietà magnetiche e garantirne la qualità.
Il metodo rapido può essere utilizzato per attivare manualmente un impulso di magnetizzazione e smagnetizzazione su misura per il materiale magnetico. Di conseguenza, il valore I_Hc (forza coercitiva) e il valore Br (rimanenza) vengono visualizzati direttamente sull'unità di controllo.

Vantaggi di MagInspect rispetto a Permagraph
Il metodo a impulsi consente di ottenere intensità di campo molto elevate con una sonda di piccole dimensioni, necessarie per saturare il materiale. Questa elevata precisione consente di testare con precisione il materiale e di analizzarne le proprietà magnetiche, soprattutto nel caso di materiali magnetici di piccole dimensioni o di forma complessa.
Non è necessario un giogo di magnetizzazione esterno e complesso, con inserti di poli speciali per diverse geometrie di magneti. Questo semplifica i test e le analisi dei materiali, poiché la sonda genera direttamente gli impulsi di magnetizzazione e smagnetizzazione richiesti, senza bisogno di apparecchiature aggiuntive.
Il metodo a impulsi non richiede bobine di compensazione per determinare il valore B del materiale magnetico, in quanto ogni impulso decade completamente e non è presente alcun campo di eccitazione durante la misurazione B.
La piccola sonda di misura a impulsi è largamente indipendente dalla geometria del magnete, per cui è possibile misurare senza problemi anche i magneti esterni sui rotori, ad esempio.
Il misuratore di campi elettromagnetici è anche molto più economico di un permagrafo e offre una soluzione efficiente per il test dei materiali magnetici e l'analisi dei materiali.
