Codice articolo: PCE-TDS 200 L-ICA

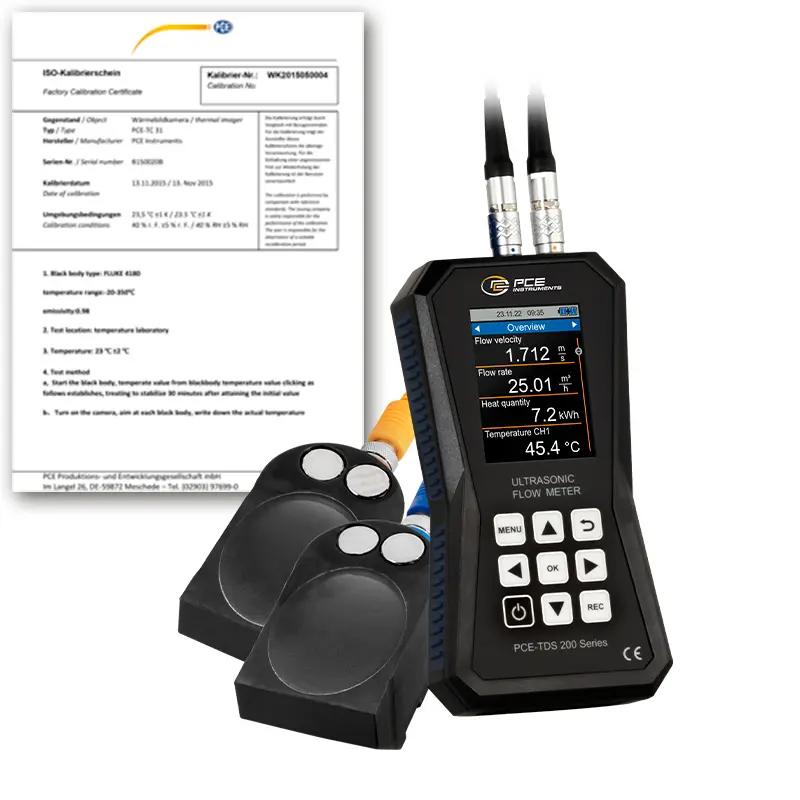

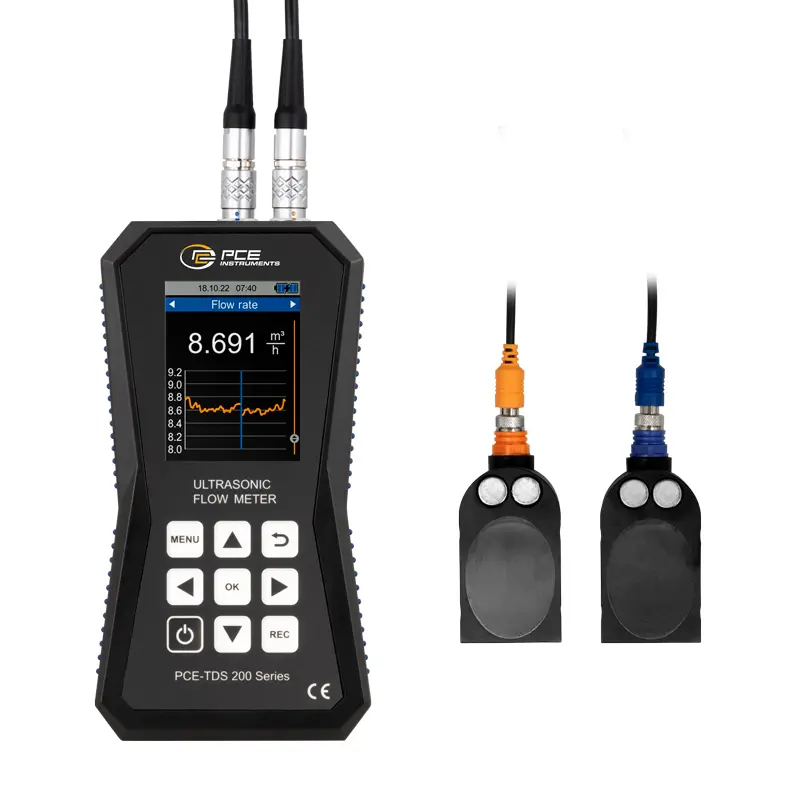

Misuratore a ultrasuoni PCE-TDS 200 L-ICA (Rapporto di taratura ISO incluso)

Certificazione ISO
2.396,90 €
2.924,22 €
:
4250348731234
PCE-TDS 200 L-ICA
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
Tempi di consegna: Circa 4 settimane

Descrizione

Misuratore a ultrasuoni con memoria da 32 GB / Range di misura: ±32 m/s / Riproducibilità: ±0,5% del valore di misura / Vari tipi di sonde disponibili / Allarme / Display LCD da 2,8" / Per qualsiasi tipo di sostanza / Rapporto di taratura ISO incluso
Il misuratore a ultrasuoni ha un range di misurazione di ±32 m/s. La precisione di ±1,5% del valore di misura per tubazioni ≥50 e ±3,5% del valore di misura per tubazioni DN <50, cosi come la riproducibilità di ±0,5% del valore di misura, convertono questo misuratore a ultrasuoni in uno strumento di misura molto preciso. Per installare in modo corretto i sensori del misuratore a ultrasuoni, è disponibile un menù di guida all'installazione. Con questo aiuto viene indicata graficamente la qualità del segnale dal misuratore a ultrasuoni. Inoltre viene indicato, anche graficamente, se i sensori del misuratore a ultrasuoni sono posizionati alla giusta distanza. Dopo aver inserito le impostazioni del tubo e del fluido, sarà possibile visualizzare il flusso, la portata e il volume sullo schermo del misuratore a ultrasuoni. Il misuratore a ultrasuoni consente di visualizzare le misure in diverse unità di misura, come: m³, l, gal, igl, mgl, cf, bal, ib, ob.

Durante la misurazione è possibili memorizzare i dati nella memoria del misuratore a ultrasuoni. È possibile impostare l'ora di inizio, stop, frequenza di registrazione tra 1 secondo e 12 ore. I dati vengono archiviati nella memoria interna da 32 GB del misuratore a ultrasuoni. La capacità di memoria del misuratore a ultrasuoni raggiunge i 10 milioni di dati.

Il software opzionale consente di visualizzare i valori memorizzati nel dispositivo. Quando si desidera effettuare un'analisi è possibile visualizzare i dati graficamente o in una tabella. Se si desidera modificare i valori di misura ottenuti con il misuratore a ultrasuoni, è possibile esportarli in formato *.csv. Inoltre, il software consente di generare un report in pdf. Per facilitare la gestione del misuratore a ultrasuoni è possibile regolarlo tramite il software. Sempre attraverso il software, è inoltre possibile visualizzare e seguire in tempo reale l'evoluzione dei dati del misuratore a ultrasuoni.

Il display LCD a colori del misuratore a ultrasuoni ha un formato di 2,8", consentendo una facile lettura. Il dispositivo viene inviato già incluso di rapporto di taratura ISO.

Sensore PCE-TDS 200 L SENSOR
Coppia di sensori per tubi con diametro DN 300 ... 6.000. Questa coppia di sensori è particolarmente adatta per tubi di grandi dimensioni. È possibile montare i sensori utilizzando le fascette in velcro. Si possono montare su tubi metallici ferrosi poiché i sensori incorporano magneti. Le dimensioni di questi sensori sono 91 x 52 x 44 mm.

Caratteristiche

- Rapporto di taratura ISO incluso
- Range di misura: ±32 m/s
- Interfaccia USB-C per il trasferimento dati
- Software opzionale per l'analisi dei dati
- Riproducibilità: ±0,5% del valore di misura
- Memoria per 10 milioni di valori
- Impostazione libera dei valori di allarme

Specifiche tecniche

Portata
Range di misura ±32 m/s
Risoluzione 0,001 m/s
Precisione DN ≥50 mm = ±1,5% del valore di misura per velocità > 0,3 m/s
DN <50 mm = ±3,5% del valore di misura per velocità > 0,3 m/s
Riproducibilità ±0,5% del valore di misura

Sensore PCE-TDS 200 L SENSOR Coppia di sensori
Diametro del tubo DN 300 ... 6.000 mm
Dimensioni 91 x 52 x 44 mm

Metodi di misurazione Z / V / N / W
Sostanze - Acqua
- Acqua di mare
- Olio
- Greggio
- Metanolo
- Etanolo
- Diesel
- Benzina
- Petrolio
- Personalizzato
(impostazione manuale della velocità degli ultrasuoni del liquido)
Qualsiasi liquido con un'impurità inferiore a    <5%
Materiale del tubo - Rame CU
- Acciaio FE
- Acciaio inox VA
- Alluminio AL
- Ottone ME
- Ferro fuso CI
- Ferro FE
- Nichel NI
- Titanio TI
- Zinco ZI
- Acrilico AC
- Polietilene PE
- Polipropilene PP
- Cloruro di polivinile PVC
- Nylon NY
- Personalizzato
(impostazione manuale della velocità degli
ultrasuoni trasversali del materiale del tubo)
Materiale di rivestimento interno del tubo - Senza rivestimento
- Resina epossidica
- Gomma
- Malta
- Polistirene PS
- Polietilene PE
- Politetrafluoroetilene PTFE
- Poliuretano PU
- Polipropilene PP
- Personalizzato
(impostazione manuale della velocità degli ultrasuoni
longitudinali del rivestimento interno del tubo)
Parametri misurati Velocità del flusso / Flusso / Volume
Unità di misura dimensioni mm / in
Unità di misura velocità del flusso m/s / ft/s
Unità di misura flusso volumetrico m³ / l / gal / igl / mgl / cf / bal / ib / ob
Unità di misura temporale Secondi / minuti / ore / giorni
Unità di misura volume m³ / l / gal / igl / mgl / cf / bal / ib / ob
Altre specifiche
Display LCD da 2,8“
Standard unità di misura Metrico / Imperiale
Lingue del menù Italiano/inglese/tedesco/cinese/spagnolo/francese/olandese/
/giapponese/polacco/portoghese/russo/turco
Condizioni operative e di stoccaggio -20 ... +65 °C / 10 ... 95% U.R. senza condensa
Memoria 32 GB / 10 milioni di valori
Interfaccia USB (per misurazione in tempo reale, trasferimento dei dati, ricarica della batteria)
Classe di protezione IP52
Alimentazione Batteria LiPo; 3,7 V; 2500 mAh
Caricabatteria USB / 5 V DC / 500 mA
Autonomia Circa 10 h
Dimensioni 165 x 85 x 32 mm
Peso 255 g

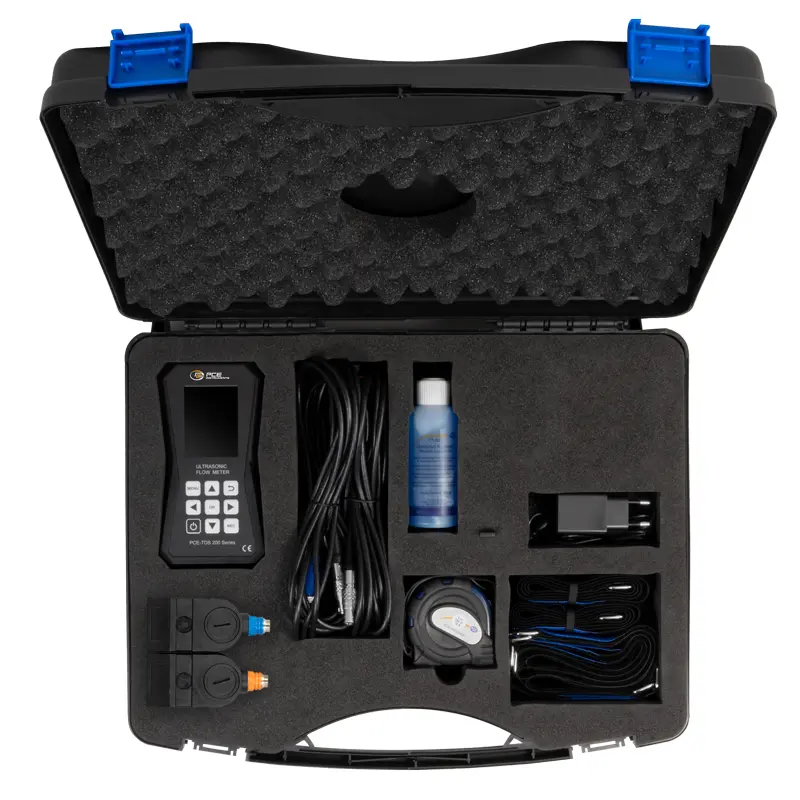

Contenuto

1 x Misuratore a ultrasuoni PCE-TDS 200 L-ICA
1 x Sensore di flusso PCE-TDS 200 L SENSOR (coppia)
2 x Prolunghe da 5 m
2 x Cinghie di velcro
1 x Alimentatore
1 x Cavo USB-C
1 x Gel di accoppiamento
1 x Nastro di misurazione PCE
1 x Borsa per trasporto
1 x Rapporto di taratura ISO (Inglese/Tedesco)
Istruzioni per l'uso (disponibili in download)

Documenti / Downloads

Accessori

Accessori opzionali

Termometro industriale
Rapporto di taratura CAL-T2 (Rapporto di taratura ISO)
142,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Taratura di laboratorio e certificato secondo lo standard UNI EN ISO 9001. Nel rapporto di taratura vengono riportati il nome del richiedente e il numero di serie dello strumento uniti alla tolleranza di quest'ultimo.

  • Certificazione attraverso calibratore di temperatura
  • 1 Canale
  • Per sonde esterne max Ø 6 mm
  • 3 punti tra -10 … +140°C

Il rapporto di taratura UNI EN ISO 9001 viene emesso specificatamente per il cliente e pertanto è esente dal diritto di recesso. (L'immagine non corrisponde all'originale)


Certificazione ISO
Anemometro
Rapporto di taratura CAL-T SIM (Rapporto di taratura ISO)
71,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Taratura di laboratorio e certificato secondo lo standard UNI EN ISO 9001. Nel rapporto di taratura vengono riportati il nome del richiedente e il numero di serie dello strumento uniti alla tolleranza di quest'ultimo.

  • Certificazione attraverso simulazione temperatura
  • 1 Canale
  • 10 punti tra -100 … +1250°C
  • per dispositivi con termocoppie

Il rapporto di taratura UNI EN ISO 9001 viene emesso specificatamente per il cliente e pertanto è esente dal diritto di recesso. (L'immagine non corrisponde all'originale)


Certificazione ISO
Misuratore di portata
Sensore con guide separate PCE-TDS 200 MR SENSOR
682,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Sensori con guide separate per tubi di dimensioni DN 50 … 700 / 57 … 720 mm. Il range di temperatura va da -30 a 160 ºC. Il sensore è incorporato in una guida per facilitarne il posizionamento.

Nella parte inferiore della guida sono presenti dei magneti che consentono di fissare i sensori ai tubi metallici ferrosi.


  • Dimensioni dei tubi: DN 50 … 700 / 57 … 720 mm
  • Range temperatura: -30 … 160 °C
  • Importante! Se si ordina SOLO il sensore in un secondo momento, è necessario il dispositivo PCE-TDS 200, per poter adattare il sensore allo strumento!
Misuratore di portata
Sensore con guida PCE-TDS 200 SR SENSOR
576,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Sensori con guida per tubi di dimensioni DN 15 … 100 / 20 … 108 mm. Entrambi i sensori sono posizionati su una guida per semplificare il posizionamento dei sensori. Per facilitare la movimentazione, sulla guida è presente un'impugnatura.

Nella parte inferiore della guida sono presenti dei magneti che consentono di fissare i sensori ai tubi metallici ferrosi.


  • Dimensioni dei tubi: DN 15 … 100 / 20 … 108 mm
  • Importante! Se si ordina SOLO il sensore in un secondo momento, è necessario il dispositivo PCE-TDS 200, per poter adattare il sensore allo strumento!
Misuratore di portata
Sensore PCE-TDS 200 L SENSOR per tubi di grandi dimensioni
660,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Coppia di sensori per tubi di diametro DN 300 … 6.000 mm. Adatto per la misura di portata su tubi di grandi dimensioni. I sensori del misuratore di portata a ultrasuoni possono essere fissati a tubi ferrosi grazie ai magneti incorporati. In alternativa, i sensori possono essere montati sul tubo con fascette invelcro. La resistenza alla temperatura è compresa tra -30 … 160 °C.


  • Diametro del tubo: DN 300 … 6.000 mm
  • Resistenza alla temperatura: da -30 … 160 °C
  • Dimensioni: 91 x 52 x 44 mm
  • Importante! Se si ordina SOLO il sensore in un secondo momento, è necessario il dispositivo PCE-TDS 200, per poter adattare il sensore allo strumento!
Misuratore di portata
Sensore PCE-TDS 200 M SENSOR per tubi di medie dimensioni
320,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Coppia di sensori per tubi di diametro DN 50 … 700 / 57 … 720 mm. Adatto per la misura di portata su tubi di medie dimensioni. I sensori del misuratore di portata a ultrasuoni possono essere fissati a tubi ferrosi grazie ai magneti incorporati. In alternativa, i sensori possono essere montati sul tubo con fascette invelcro. La resistenza alla temperatura è compresa tra -30 … 160 °C.


  • Diametro del tubo: DN 50 … 700 / 57 … 720 mm
  • Resistenza alla temperatura: da -30 … 160 °C
  • Importante! Se si ordina SOLO il sensore in un secondo momento, è necessario il dispositivo PCE-TDS 200, per poter adattare il sensore allo strumento!
Misuratore di portata
Sensore PCE-TDS 200 S SENSOR per tubi di piccole dimensioni
320,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Coppia di sensori per tubi di diametro DN 15 … 100 / 20 … 108 mm. Adatto per la misura di portata su tubi di piccole dimensioni. I sensori del misuratore di portata a ultrasuoni possono essere fissati a tubi ferrosi grazie ai magneti incorporati. In alternativa, i sensori possono essere montati sul tubo con fascette invelcro. La resistenza alla temperatura è compresa tra -30 … 160 °C.


  • Diametro del tubo: DN 15 … 100 / 20 … 108 mm
  • Resistenza alla temperatura: da -30 … 160 °C
  • Dimensioni: 45 x 30 x 30 mm
  • Importante! Se si ordina SOLO il sensore in un secondo momento, è necessario il dispositivo PCE-TDS 200, per poter adattare il sensore allo strumento!
Misuratore di portata
Software per PCE-TDS 200
166,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Software per il misuratore di portata a ultrasuoni con numerose funzioni per l'analisi dei valori misurati. Lettura dei valori misurati durante una misurazione e visualizzazione grafica e tabellare dei valori misurati con statistiche.

  • Software incl. cavo dati per PCE-TDS 200
Spessimetro
Gel ultrasonico per alte temperature K-Gel
98,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Gel ultrasonico per ottimizzare il contatto tra lo strumento/sensore e la superficie da analizzare/misurare. Il gel ultrasonico per alte temperature può essere utilizzato fino a 350 ° C.

  • Quantità: 100 ml
  • Per temperature fino a: +350 °C


Misuratore di portata
Certificazione CAL-PCE-TDS-ISO (Rapporto di taratura ISO)
374,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Taratura di laboratorio e certificazione secondo lo standard UNI EN ISO 9001. Nel rapporto di taratura vengono riportati il nome del richiedente e il numero di serie dello strumento uniti alla tolleranza di quest'ultimo.

Certificazione su 5 punti nel range 0 ... 150 m³/h (fluido acqua)

Il rapporto di taratura ISO viene emesso specificatamente per il cliente e pertanto è esente dal diritto di recesso. (L'immagine non corrisponde all'originale)


Certificazione ISO
Spessimetro
Gel di accoppiamento TT-GEL
19,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Nel settore industriale, il gel di accoppiamento per ultrasuoni viene utilizzato in varie applicazioni, nel campo delle prove di materiali non distruttivi (END) e la misura dello spessore dei materiali. Tipica applicazione è l'accoppiamento di un sensore ad ultrasuoni a un componente di lavoro. L'accoppiamento è necessario perché quando si preme la sonda sul componente si crea un vuoto d'aria causato dall'irregolarità e dalla rugosità della superficie del campione. Affinché glu ultrasuoni possano attraversare questo vuoto d'aria, si usa il gel di accoppiamento per ultrasuoni, per creare una specie di ponte sonoro tra il componente e il sensore. .

  • Quantità: 100 ml
  • Temperatura operativa: -10 … 80 °C
