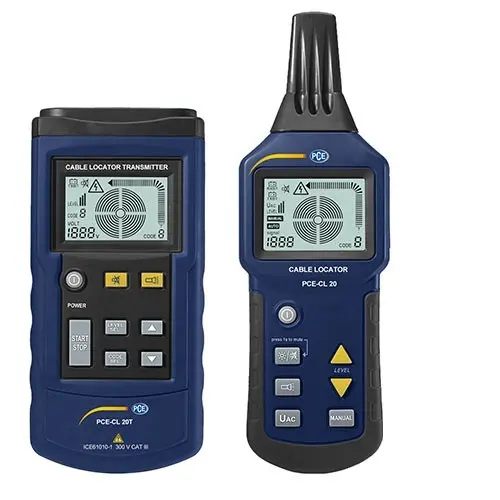

Il localizzatore di cavi PCE-CL 20 ha la funzione di localizzare cavi alimentati e non. Il localizzatore di cavi, oltre alla presenza dei cavi elettrici, è in grado di rilevare anche tubi metallici idrici e termici nelle pareti e sotto il pavimento. Il localizzatore PCE-CL 20 è in grado di rilevare cortocircuiti e fusibili. L’uso del localizzatore di cavi è consigliato per fare un controllo delle pareti prima di effettuare una perforazione. Il localizzatore di cavi è composto da due unità: un ricevitore e un trasmettitore.
Il localizzatore di cavi è un dispositivo che si può utilizzare anche nei luoghi scarsamente illuminati, poiché entrambe le unità sono dotate di una torcia a LED per illuminare la zona di lavoro. Oltre alla funzione torcia, il ricevitore consente di attivare la funzione di retroilluminazione del display.
| Specifiche tecniche del localizzatore di cavi (trasmettitore) | |
| Segnale in uscita | 125 kHz |
| Range di identificazione della tensione esterna | DC 12 ... 400 V ±2,5 %; AC 12 ... 400 V (50 ... 60 Hz) ±2,5 % |
| Display | LCD |
| Tensione | Max. 400 V AC/DC |
| Categoria di sovratensione | CAT III 300 V |
| Grado di sporcizia | 2 |
| Alimentazione | 1 x pila da 9 V |
| Consumo (tensione minima) | ca. 31 mA |
| Consumo (tensione massima) | ca. 115 mA |
| Fusibili | F 0,5 A 500 V, 6,3 x 32 mm |
| Condizioni operative | 0 ... +40 °C, <80 % U.R. |
| Condizioni di stoccaggio | -20 ... +60 °C, <80 % U.R. |
| Dimensioni | 190 x 89 x 42,5 mm |
| Peso | ca. 420 g (pila inclusa) |
| Specifiche tecniche del localizzatore di cavi (ricevitore) | |
| Profondità di rilevamento | A seconda del tipo di materiale e del tipo di applicazione |
| Applicazione a 1 solo filo | ca. 0 ... 2 m |
| Applicazione a 2 fili | ca. 0 ... 0,5 m |
| Ciclo singolo | Fino a 2,5 m |
| Rilevamento della tensione principale | ca. 0 ... 0,4 m |
| Display | LCD |
| Alimentazione | 6 x pile 1,5 V AAA |
| Consumo (tensione minima) | ca. 32 mA |
| Consumo (tensione massima) | ca. 89 mA |
| Condizioni operative | 0 ... +40 °C, <80 % U.R. |
| Condizioni di stoccaggio | -20 ... +60 °C, <80 % U.R. |
| Dimensioni | 241,5 x 78 x 38,5 mm |
| Peso | ca. 350 g (pile incluse) |
