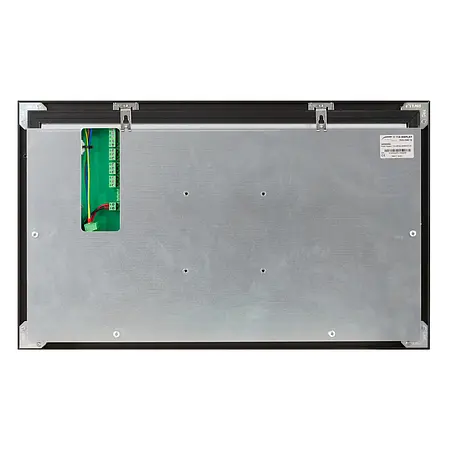

Vista posteriore
Connessioni del sensore
Utilizzo
Utilizzo
Sensore
Sensore
Vista interna posteriore del sensore
Supporto del sensore
Contenuto della spedizione

Display di grandi dimensioni PCE-EMD 10-ICA (Rapporto di taratura ISO incluso)

Codice articolo: PCE-EMD 10-ICA
GTIN (EAN): 4250348729552
999,90 €
1.219,88 €
Certificazione ISO
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 15,00 €) + I.V.A. (con Bonifico bancario)
:
4250348729552
PCE-EMD 10-ICA
Tempi di consegna:10 giorni

Accessori

Descrizione

Display di grandi dimensioni con robusta struttura in alluminio / Altezza cifre: 100 mm / Range di misura: 32,0 ... 122,0 °F e 0,0 ... 99,9% U.R. / Collegamento fino a 4 sensori simultanei / Rapporto di taratura ISO incluso
Il display di grandi dimensioni può utilizzare fino a 4 sensori di temperatura e umidità esterni. Il range della temperatura è tra 32,0 ... 122,0 °F e il range dell'umidità tra 0 ... 99,9% U.R. Il display del display di grandi dimensioni è alimentato con 110 ... 220 V AC, l'alimentazione del sensore è invece a 12 o 24 V DC.

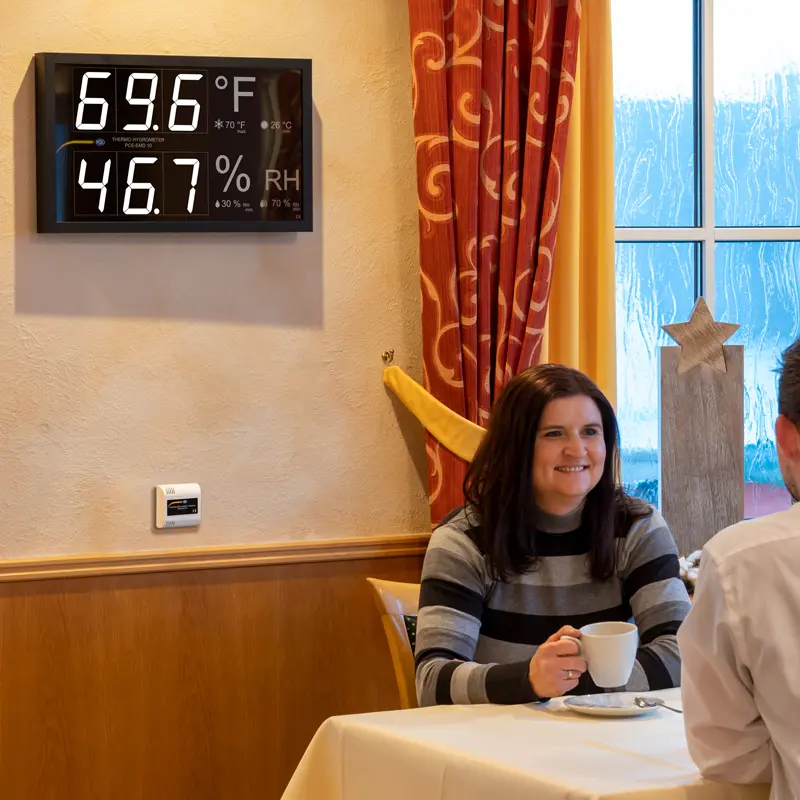

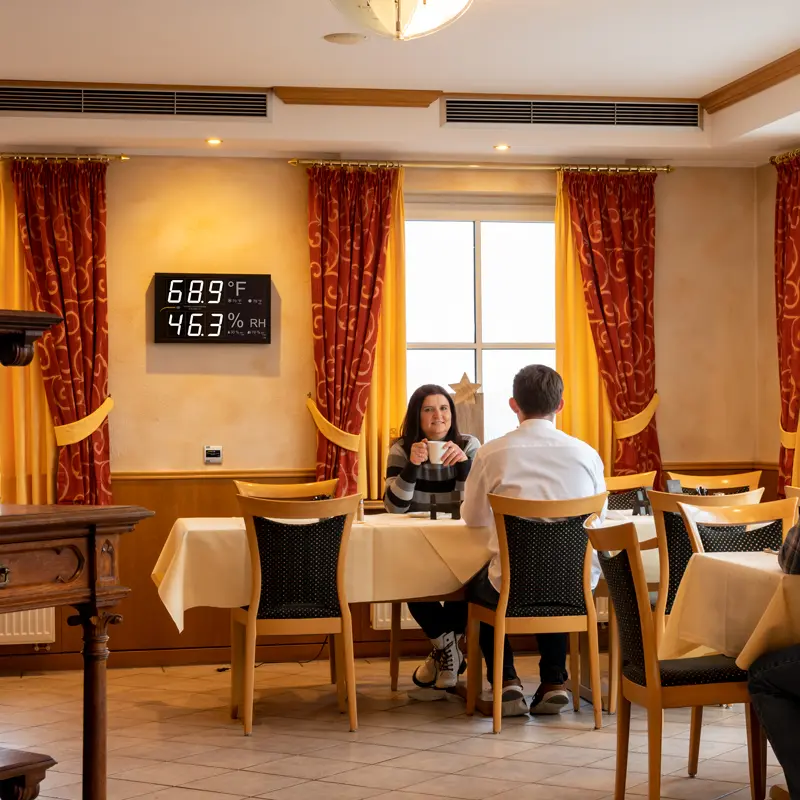

Una volta collegati i sensori, il display di grandi dimensioni li rileverà automaticamente. La comunicazione tra il sensore e il display di grandi dimensioni avviene tramite un segnale 4-20 mA. Nel caso in cui sono collegati più sensori al display di grandi dimensioni, verrà visualizzato il valore medio di tutti i sensori collegati. Grazie a ciò, questo display di grandi dimensioni viene utilizzato in sale riunioni, ristoranti ed edifici pubblici per controllare le condizioni ambientali.

Il display di grandi dimensioni e il sensore vengono montati su parete. Se necessario, è possibile montare il dispositivo su un supporto per monitor con dimensioni di 75 x 75 mm. Ciò consente di orientare in modo ottimale il display di grandi dimensioni.

Caratteristiche

- Rapporto di taratura ISO incluso
- Altezza cifre: 100 mm
- Range di misura della temperatura: 32,0 ... 122,0 °F
- Montaggio su parete
- Collegamento fino a 4 sensori esterni
- Ingresso del segnale analogico 4 ... 20 mA

Specifiche tecniche

Temperatura
Range di misura 32,0 ... 122,0 °F
Risoluzione 0,1 °F
Precisione ±0,9 °F
Umidità relativa
Range di misura 0 ... 99,9% U.R.
Risoluzione 0,1 % U.R.
Precisione ±3 % U.R.
Altre specifiche
Tempo di risposta <15 secondi, velocità del vento <1 m/s
Frequenza di campionamento 1 Hz
Numero di sensori collegabili 4
Altezza cifre 100 mm
Colore cifre Bianco
Alimentazione del sensore 12 / 24 V DC
Corrente di alimentazione massima 100 mA
Impedenza di corrente di ingresso <200 Ω
Materiale della struttura - Display Alluminio anodizzato nero
Protezione del display Metacrilato antiriflesso
Materiale struttura - Sensore ABS
Grado di protezione del display IP20
Grado di protezione del sensore IP30
Alimentazione del display 110 ... 220 V AC 50 / 60 Hz
Consumo massimo 18 W
Montaggio display Parete, supporto (75 x 75 mm)
Montaggio sensore Parete
Sezione cavo di alimentazione display 0,5 ... 2,5 mm² (AWG 14) cavo rigido
0,5 ... 1,5 mm² (AWG 15) cavo flessibile
Sezione cavo di alimentazione sensore 0,14 ... 0,15 mm² (AWG 18) cavo rigido
0,15 ... 1 mm² (AWG16) cavo flessibile
Coppia di serraggio massima per supporto    1,2 Nm
Lunghezza viti per staffa <12 mm
Dimensioni del display 535 x 327 x 53 mm
Dimensioni del sensore 80 x 80 x 35 mm
Condizioni operative -10 ... +60 ºC / 5 ... 95% U.R. senza condensazione
Condizioni di stoccaggio -20 ... +70 ºC / 5 ... 95% U.R. senza condensazione
Peso display 4579 g
Peso sensore 66 g

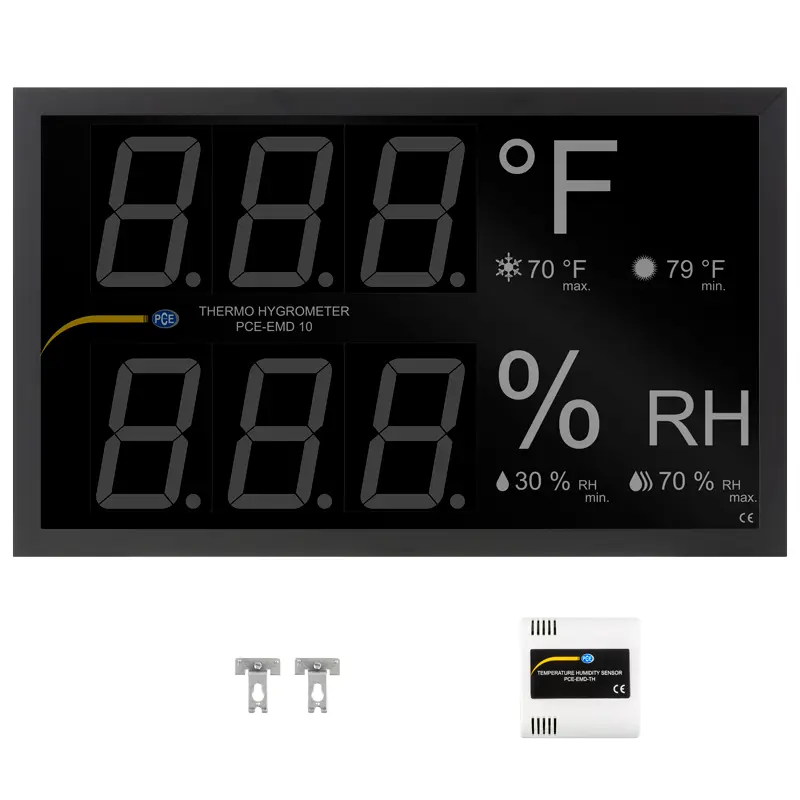

Contenuto

1 x Display di grandi dimensioni PCE-EMD 10-ICA
2 x Supporto per montaggio
1 x Sensore PCE-EMD-TH

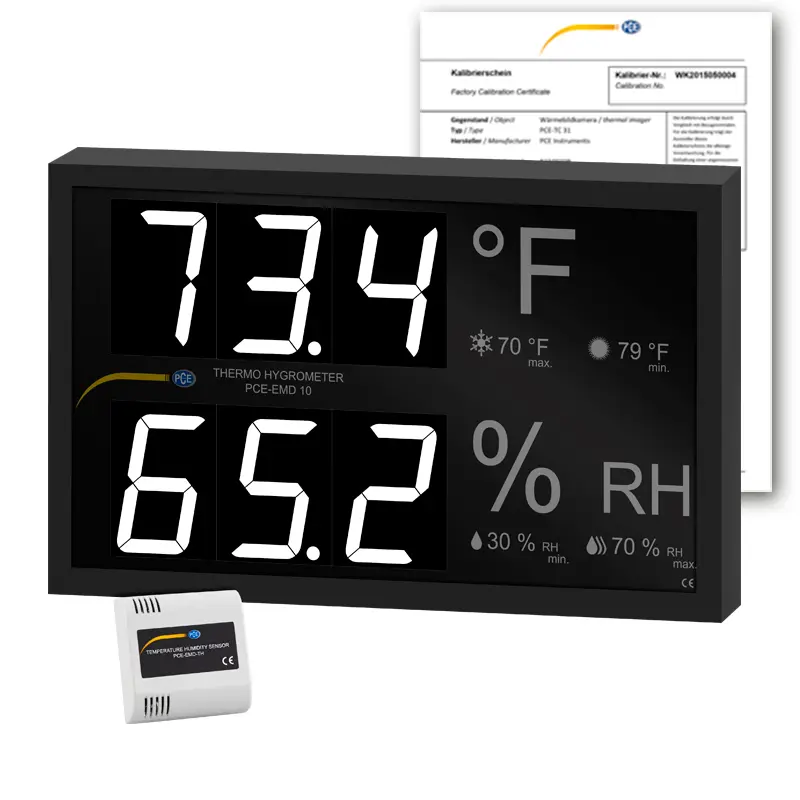

1 x Certificazione ISO (Inglese/Tedesco; su tre punti temperatura 15 °C, 25 °C, 35 °C e tre punti umdità 30%, 50%, 80% U.R.)
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
