Misura della tensione (V AC) | ||
Range di misura | Risoluzione | Precisione |
10 V ... 600 V (fase a neutro) | 0,1 V | ±(0,5% + 0,5 V) |
10 V ... 600 V (fase a fase) | ||
Misura della corrente (A AC) | ||
Range di misura | Risoluzione | Precisione |
20 A | 0,001 A (<10 A) 0,01 A (≥10 A) |
±(0,5% + 0,1 V) |
200 A | 0,01 A (<100 A) 0,1 A (≥100 A) |
±(0,5% + 0,5 A) |
1200 A | 0,1 A (<1.000 A) 1 A (≥1.000 A) |
±(0,5 A + 5 A) |
Potenza attiva | ||
Range di misura | Risoluzione | Precisione |
0 KW ... 9,999 KW | 0,001 KW | ±(1% + 0,008 KW) |
10 KW ... 99,99 KW | 0,01 KW | ±(1% + 0,008 KW) |
100 KW ... 999,9 KW | 0,1 KW | ±(1% + 0,8 KW) |
1 MW ... 9,999 MW | 0,001 MW | ±(1% + 0,008 MW) |
Potenza apparente | ||
Range di misura | Risoluzione | Precisione |
0 KVA ... 9,999 KVA | 0,001 KVA | ±(1% + 0,008 KVA) |
10 KVA ... 99,99 KVA | 0,01 KVA | ±(1% + 0,08 KVA) |
100 KVA ... 999,9 KVA | 0,1 KVA | ±(1% + 0,8 KVA) |
1 MVA ... 9,999 MVA | 0,001 MVA | ±(1% + 0,008 MVA) |
Potenza reattiva | ||
Range di misura | Risoluzione | Precisione |
0 KVAR ... 9,999 KVAR | 0,001 KVAR | ±(1% + 0,008 KVAR) |
10 KVAR ... 99,99 KVAR | 0,01 KVAR | ±(1% + 0,08 KVAR) |
100 KVAR ... 999,9 KVAR | 0,1 KVAR | ±(1% + 0,8 KVAR) |
1 MVAR ... 9,999 MVAR | 0,001 MVAR | ±(1% + 0,008 MVAR) |
Energia attiva | ||
Range di misura | Risoluzione | Precisione |
0 KWh ... 9,999 KWh | 0,001 KWh | ±(1% + 0,008 KWh) |
10 KWh ... 99,99 KWh | 0,01 KWh | ±(1% + 0,08 KWh) |
100 KWh ... 999,9 KWh | 0,1 KWh | ±(1% + 0,8 KWh) |
1 MWh... 9,999 MWh | 0,001 MWh | ±(1% + 0,008 MWh) |
Energia apparente | ||
Range di misura | Risoluzione | Precisione |
0 KVAh ... 9,999 KVAh | 0,001 KVAh | ±(2% + 0,008 KVAh) |
10 KVAh ... 99,99 KVAh | 0,01 KVAh | ±(2% + 0,08 KVAh) |
100 KVAh ... 999,9 KVAh | 0,1 KVAh | ±(2% + 0,8 KVAh) |
1 MVAh... 9,999 MVAh | 0,001 MVAh | ±(2% + 0,008 MVAh) |
Energia reattiva | ||
Range di misura | Risoluzione | Precisione |
0 KVARh ... 9,999 KVARh | 0,001 KVARh | ±(2% + 0,008 KVARh) |
10 KVARh ... 99,99 KVARh | 0,01 KVARh | ±(2% + 0,08 KVARh) |
100 KVARh ... 999,9 KVARh | 0,1 KVARh | ±(2% + 0,8 KVARh) |
1 MVARh... 9,999 MVARh | 0,001 MVARh | ±(2% + 0,008 MVARh) |
Fattore di potenza | ||
Range di misura | Risoluzione | Precisione |
0 ... 1 | 0,01 | ±0,04 |
Angolo di fase | ||
Range di misura | Risoluzione | Precisione |
-180º ... 180º | 0,1º | ±1º |
Frequenza | ||
Range di misura | Risoluzione | Precisione |
45 Hz ... 65 Hz | 0,1 Hz | 0,1 Hz |
Specifiche tecniche generiche | ||

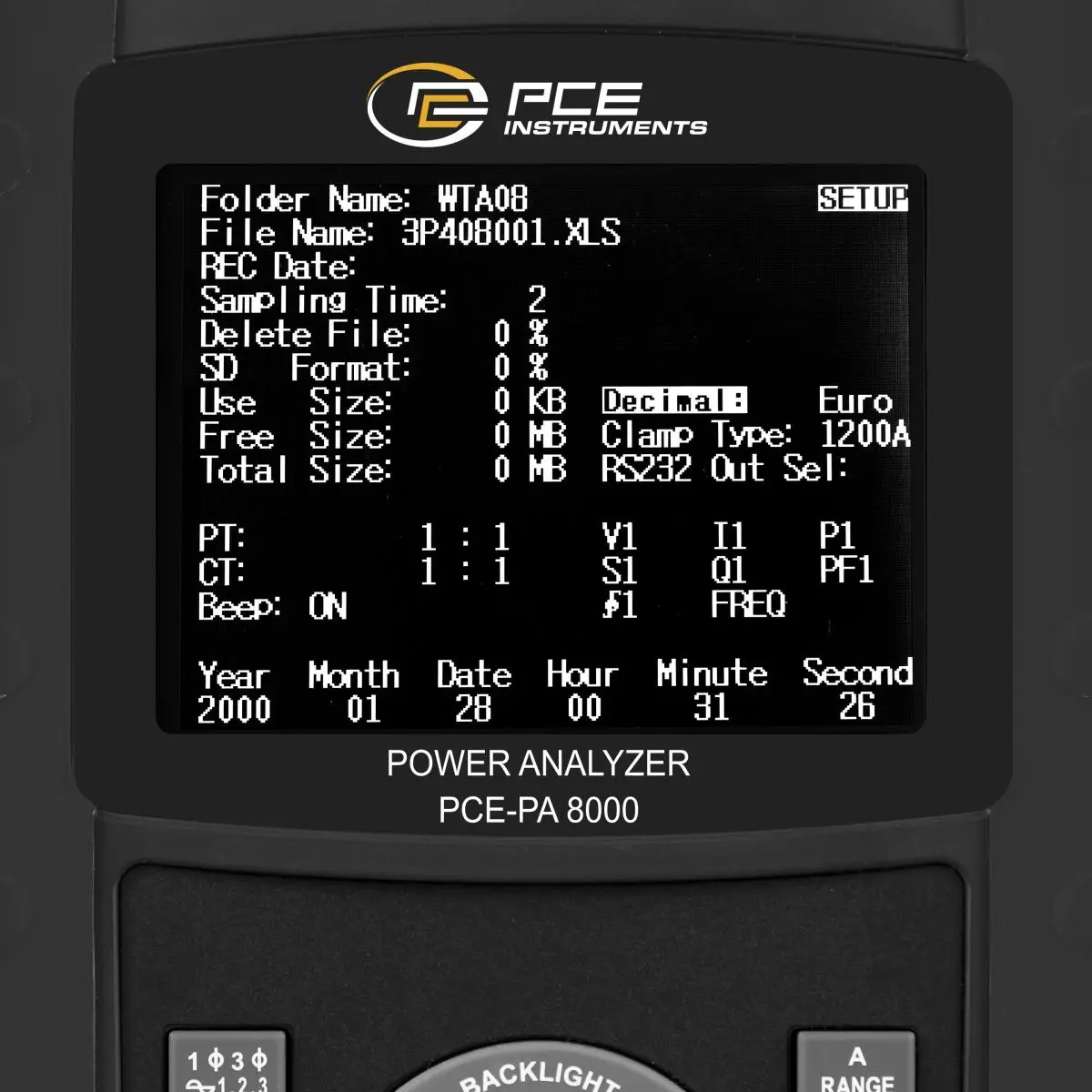

Display | LCD da 3,7 " (320 x 240 pixel) retroilluminato | |
Grandezze elettriche misurabili | V AC, A AC, potenza attiva, potenza apparente, potenza apparente, fattore di potenza, angolo di fase, frequenza di rete | |
Range di misura della tensione | 10 V ... 600 V AC, selezione range automatica | |
Standard sulla sicurezza | IEC1010 CAT III 600V | |
Resistenza di ingresso V AC | 10 MΩ | |
Frequenza di lavoro pinze | 40 Hz ... 1 kHz | |
Frequenza di lavoro rilevata con pinze | 45 Hz ... 65 Hz | |
Protezione contro il sovraccarico | V AC | 720 V rms |
A AC | 1300 A con pinze per corrente | |
Memoria | scheda SD | |
Tempo di misura | 1 secondo | |
Funzione di registrazione dei dati | registrazione in tempo reale nella memory card SD | |
Frequenza di campionamento | 2 secondi ... 7200 secondi | |
Interfaccia dati | USB o RS-232, secondo il cavo di connessione | |
Temperatura operativa | 0 ºC ... 50 ºC | |
Umidità operativa | <80% U.R. | |
Alimentazione | 8 x batterie 1,5 V AA / alimentatore | |
Corrente di ingresso | Misuratore: 300 mA DC Pinza per corrente: 34 mA DC |
|

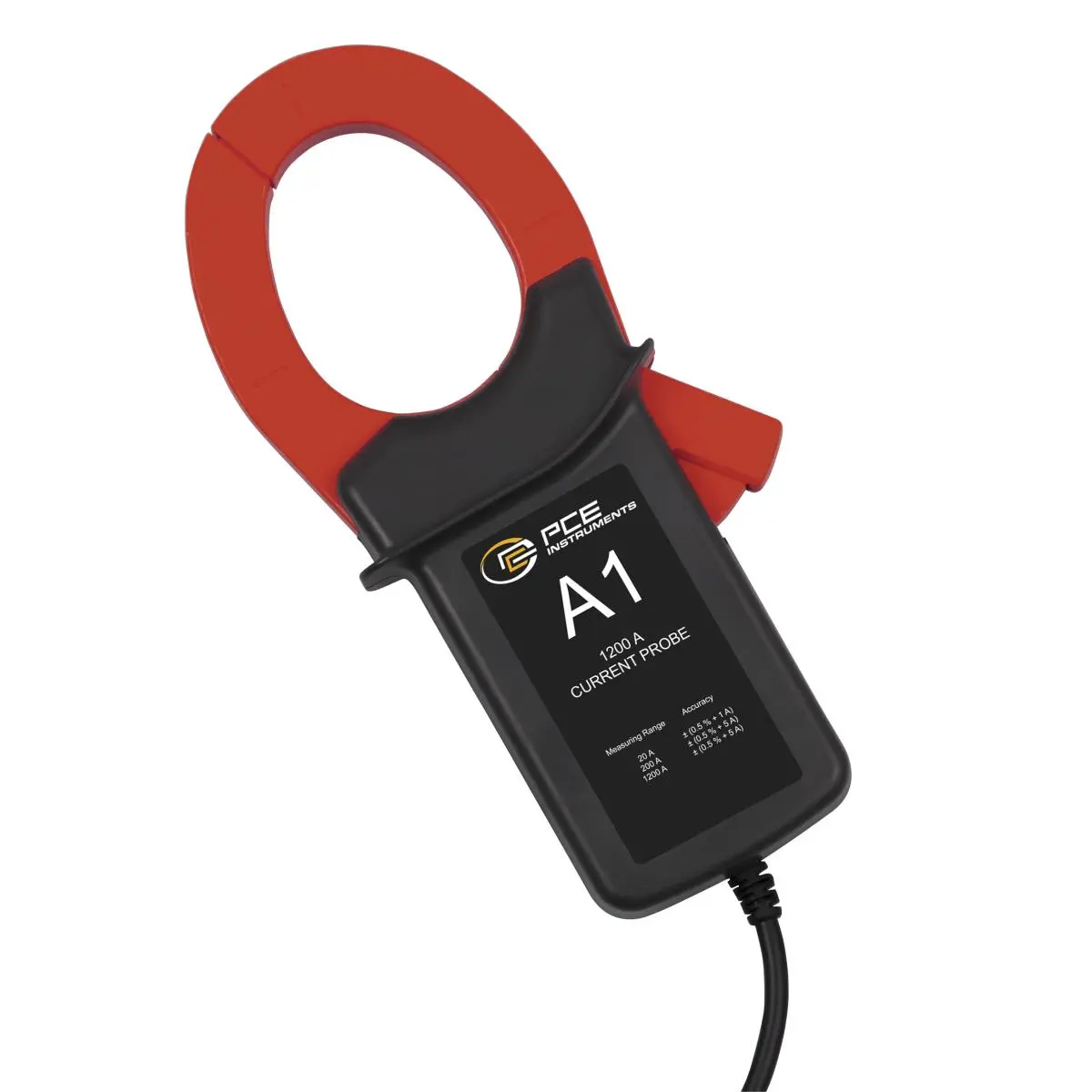

Diametro massimo del cavo | 50 mm | |
Peso | Misuratore: 948 g (batterie comprese) Pinza per corrente: 467 g (cavo compreso) |
|
Dimensioni | Misuratore: 225 x 125 x 64 mm | |
Pinza per corrente: 210 x 64 x 33 mm | ||
Morsetto: 86 mm (esterno) |
