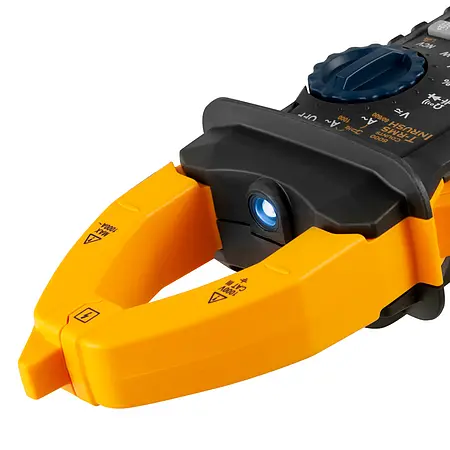

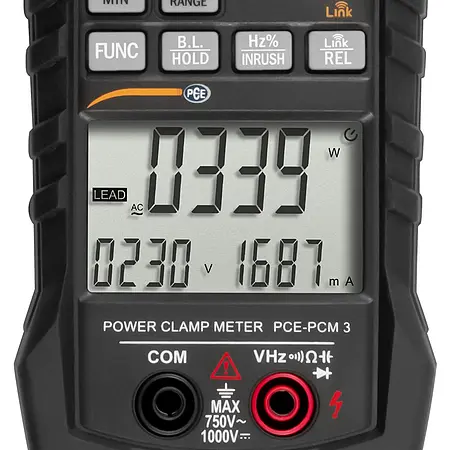

Capacimetro PCE-PCM 3

Codice articolo: PCE-PCM 3
Wireless
229,90 €
280,48 €
4250348719089
PCE-PCM 3
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
Tempi di consegna: 3-5 giorni (fine esaurimento scorte)
Capacimetro per reti monofase / Misura della tensione senza contatto (NCV) / W / VA / Var / Corrente di spunto / Misura della corrente 1.000 A AC / Interfaccia Bluetooth / Misura della frequenza / Retroilluminazione / Misura della tensione / Misura della potenza fino a 750 kW
Con questo capacimetro è possibile misurare senza problemi correnti alternate fino a 1.000 A. Allo stesso tempo può misurare la tensione fino a 1.000 V AC/DC. Il capacimetro misura anche la potenza attiva, reattiva e apparente fino a 750 kW. Un'altra funzione del capacimetro è la misura della corrente di spunto. Molte macchine consumano alla partenza una corrente molto elevata. Una pinza convenzionale non misura questo parametro. Tuttavia, il capacimetro è in grado di misurarlo senza nessun problema.

Con la funzione NCV (Not Connected Voltage) il capacimetro può verificare se una linea o un cavo è sotto tensione, senza dover effettuare una misura a contatto. Ciò rende più facile il lavoro dell'operatore. Ed oltre a tutte queste funzioni, è possibile collegare, via Bluetooth, il capacimetro a un dispositivo remoto. Attraverso l'interfaccia Bluetooth è possibile trasferire in tempo reale i risultati al dispositivo per memorizzarli o analizzarli.

- Potenza attiva, reattiva e apparente
- Misura fino alla 20º forma d'onda armonica
- Misura senza contatto (NCV)
- Misura la corrente di spunto
- Misura della corrente fino a 1.000 A AC
- Interfaccia Bluetooth

Condizioni operative: 23 °C ±5 °C, <75% U.R.

Corrente AC
Range di misura Risoluzione Precisione
60 A 0,01 A ±2% + 8 digit
600 A 0,1 A ±2 % + 8 digit
1.000 A 1 A ±2% + 8 digit
Corrente di ingresso massima 1.000 A AC
Range di frequenza 40 .... 400 Hz

Corrente di spunto AC
Range di misura Risoluzione Precisione
60 A 0,01 A Solo come riferimento
600 A 0,1 A ±5% + 60 digit
1.000 A 1 A ±5% + 60 digit
Tempo totale: 100 ms
Range: 20 ... 1.000 A
Range di frequenza: 40 .... 400 Hz

Tensione DC
Range di misura Risoluzione Precisione
6 V 0,001 V ±0,5% + 5 digit
60 V 0,01 V ±0,5% + 5 digit
600 V 0,1 V ±0,5% + 5 digit
1.000 V 1 V ±0,8% + 4 digit
Impedenza di ingresso: 10 MΩ
Tensione di ingresso max.: 750 V AC (valore effettivo) o 1.000 V DC

Tensione AC
Range di misura Risoluzione Precisione
6 V 0,001 V ±0,6% + 4 digit
60 V 0,01 V ±0,6% + 4 digit
600 V 0,1 V ±0,6% + 4 digit
1.000 V 1 V ±0,8% + 4 digit
Impedenza di ingresso: 10 MΩ
Tensione di ingresso max.: 750 V AC (valore effettivo) o 1.000 V DC
Range di frequenza: 40 ... 400 Hz

Misura della frequenza con funzione di misura della corrente
Range di misura Risoluzione Precisione
99,99 Hz 0,01 Hz ±1,5% + 5 digit
999,9 Hz 0,1 Hz ±1,5% + 5 digit
Range: 10 ... 1 kHz
Range del segnale di ingresso: >20 A AC (valore effettivo)
La corrente di ingresso aumenta con la frequenza di misura.
Corrente di ingresso max.: 1.000 A AC (valore effettivo)

Misura della frequenza con la funzione di misura della tensione
Range di misura Risoluzione Precisione
99,99 Hz 0,01 Hz ±1,5% + 5 digit
999,9 Hz 0,1 Hz ±1,5% + 5 digit
9,999 kHz 0,001 kHz ±1,5% + 5 digit
Range: 10 ... 10 kHz
Range del segnale di ingresso: >1V AC (valore effettivo)
La corrente di ingresso aumenta con la frequenza di misura.
Tensione di ingresso max.: 1.000 VAC (valore effettivo)

Misura della frequenza
Range di misura Risoluzione Precisione
9,999 Hz 0,001 Hz ±0,3% + 5 digit
99,99 Hz 0,01 Hz ±0,3% + 5 digit
9,999 kHz 0,1 Hz ±0,3% + 5 digit
999,9 Hz 0,001 kHz ±0,3% + 5 digit
99,99 kHz 0,01 kHz ±0,3% + 5 digit
999,9 kHz 0,1 kHz ±0,3% + 5 digit
9,999 MHz 0,001 MHz ±0,3% + 5 digit
Protezione da sovratensione: 1.000 V DC o 750 V AC (valore effettivo)
Range di ingresso della tensione >2V (quando aumenta la tensione di ingresso aumenta anche la frequenza)

Duty cycle
Range di misura Risoluzione Precisione
0,1 ... 99,9% 0,1% ±0,3% + 5 digit
Range di frequenza: 10 ... 10 kHz
Range di tensione: 2 ... 250 V AC (valore effettivo)
(La tensione aumenta con la frequenza)
Duty cycle con funzione di misura della corrente Range di frequenza: 10 ... 1 kHz
Corrente di ingresso: 20 ... 1.000 A AC (valore effettivo)
Duty cycle con funzione di misura della tensione Range di frequenza: 10 ... 1 kHz
Corrente di ingresso: 1 ... 750 V AC (valore effettivo)
Impedenza di ingresso: 1MΩ

Resistenza
Range di misura Risoluzione Precisione
600 Ω 0,1 Ω ±0,8% + 3 digit
6 kΩ 0,001 kΩ ±0,8% + 3 digit
60 kΩ 0,01 kΩ ±0,8 % + 3 digit
600 kΩ 0,1 kΩ ±0,8% + 3 digit
6 MΩ 0,001 MΩ ±2% + 5 digit
60 MΩ 0,1 MΩ ±2% + 5 digit
Misura della tensione: circa 0,78 V
Protezione da sovratensione: 750 V DC, 1.000 V AC (valore effettivo)

Test di continuità
Range di misura Risoluzione Precisione
600 Ω 0,1 Ω -
Segnale acustico <50 Ω
Tensione di prova: 1,48 V
Protezione contra sovratensione: 750 V DC, 1.000 V AC (valore effettivo)

Capacità
Range di misura Risoluzione Precisione
9,999 nF 0,001 nF ±3% + 5 digit
99,99 nF 0,01 nF ±3% + 5 digit
999,9 nF 0,1 nF ±3% + 5 digit
9,999 µF 0,001 µF ±3% + 5 digit
99,99 µF 0,01 µF ±3% + 5 digit
999,9 µF 0,1 µF ±3% + 5 digit
9,999 mF 0,001 mF ±3% + 5 digit
99,99 mF 0,01 mF ±3% + 5 digit
Protezione da sovratensione: 750 V DC, 1.000 V AC (valore effettivo)

Test dei diodi
Range di misura Risoluzione Precisione
3 V 0,001 V -
Anodo DC: circa 1 mA
Catodo DC: circa 3,2 V
Protezione da sovratensione: 750 V DC, 1.000 V AC (valore effettivo)

Misura della potenza monofase
Range di misura Risoluzione Precisione
3 W / VA / Var 0,01 W / VA / Var ±3% + 5 digit
100 W / VA / Var 0,1 W / VA / Var ±3% + 5 digit
4.000 W / VA / Var 1 W / VA / Var ±3% + 5 digit
10 kW / VA / Var 0,01 kW / VA / Var ±3 % + 5 digit
100kW / VA / Var 0,1 kW / VA / Var ±3% + 5 digit
750 kW / VA / Var 1 kW / VA / Var ±3% + 5 digit
Corrente più piccola: 1 mA
Tensione più piccola: 1 V

Fattore di potenza capacitivo / induttivo
Range di misura Risoluzione Precisione
0,1 ... 1 0,001 ±5% + 5 digit
Corrente più piccola: 1 mA
Tensione più piccola: 1 V

Armoniche
Range di misura Risoluzione Precisione
1 - ±3% + 10 digit
2 ... 6 - ±3,5% + 10 digit
7 ... 8 - ±4,5% + 10 digit
9 ... 10 - ±5% + 10 digit
11 ... 15 - ±7% + 10 digit
16 ... 20 - ±10% + 10 digit
Corrente più piccola: 1 mA
Tensione più piccola: 1 V
La risoluzione dipende dal range di misura della tensione

Specifiche tecniche generali
Range di misura Automatico o manuale, regolabile
Range di tensione max. 1.000 V DC o 750V AC
Altitudine sul livello del mare Max. 2000 m
Display LCD
Indicazione max. sul display 5999 digit
Overrange superiore "OL"
Overrange inferiore " -OL"
Frequenza di campionamento 3 Hz
Spegnimento automatico Dopo 30 minuti
Alimentazione 1 x Batteria da 9V
Indicazione dello stato della batteria Quando la tensione è troppo bassa
Coefficiente di temperatura 0,1 x precisione x °C*
Condizioni operative 0 ... 40 °C
Condizioni di stoccaggio -10 ... 60 °C
Dimensioni 238 x 92 x 50 mm
Peso Circa 420 g (con batterie)
La precisione indicata è applicabile con condizioni operative tra 18 ... 28 °C.

*La temperatura è calcolata in base alla differenza di temperatura delle condizioni operative e la temperatura operativa attuale.
Esempio:
La temperatura attuale è superiore alla temperatura operativa:
(50 ºC della temperatura attuale) - (40 ºC della temperatura operativa) = 10 ºC
La temperatura attuale è inferiore alla temperatura operativa:
(0 ºC della temperatura attuale) - (-5 ºC della temperatura operativa) = 5 ºC

Contenuto della spedizione
1 x Capacimetro PCE-PCM 3
1 x Valigetta per trasporto
2 x Puntali
1 x Batteria da 9V
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
