Analizzatore di superficie PCE-RT 2300

[zoom]

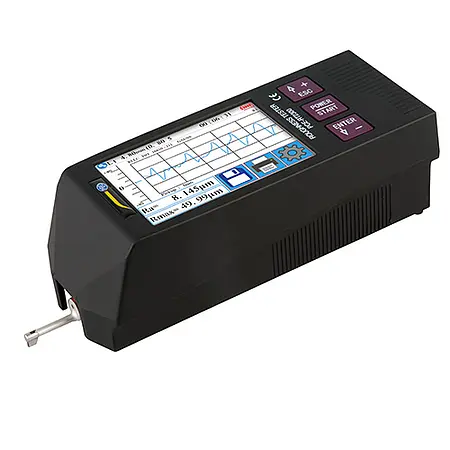

Analizzatore di superficie Vista frontale

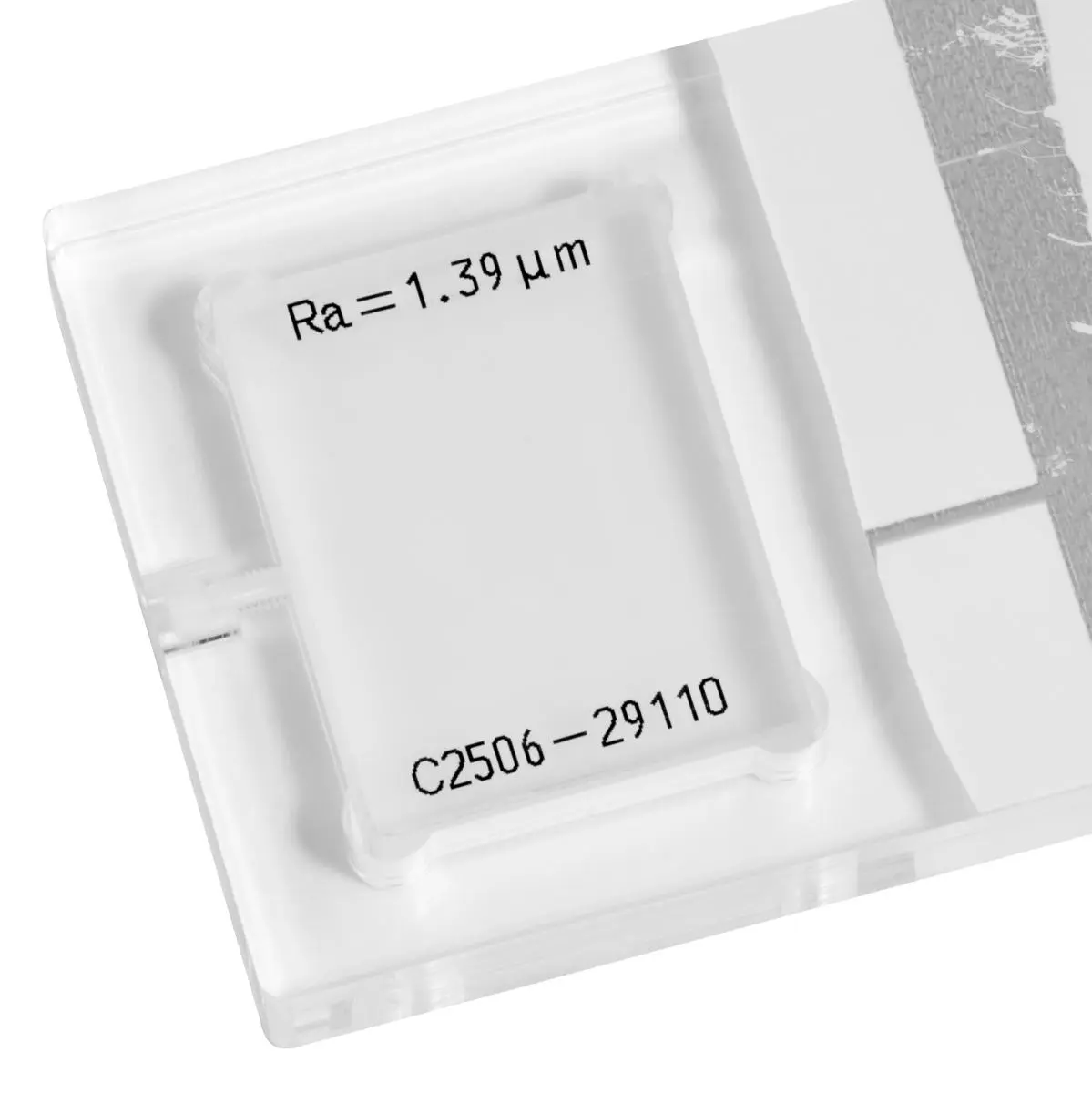

Analizzatore di superficie Standard di calibrazione

Analizzatore di superficie Lato inferiore

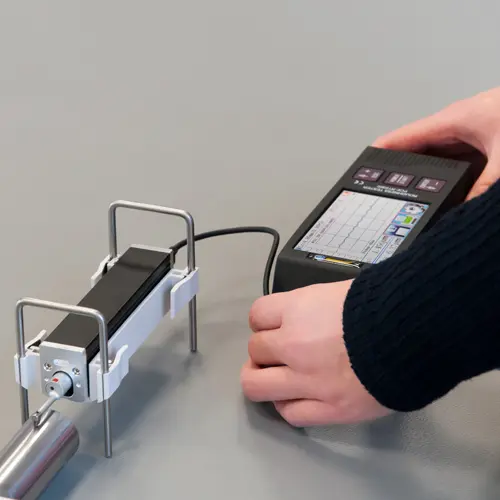

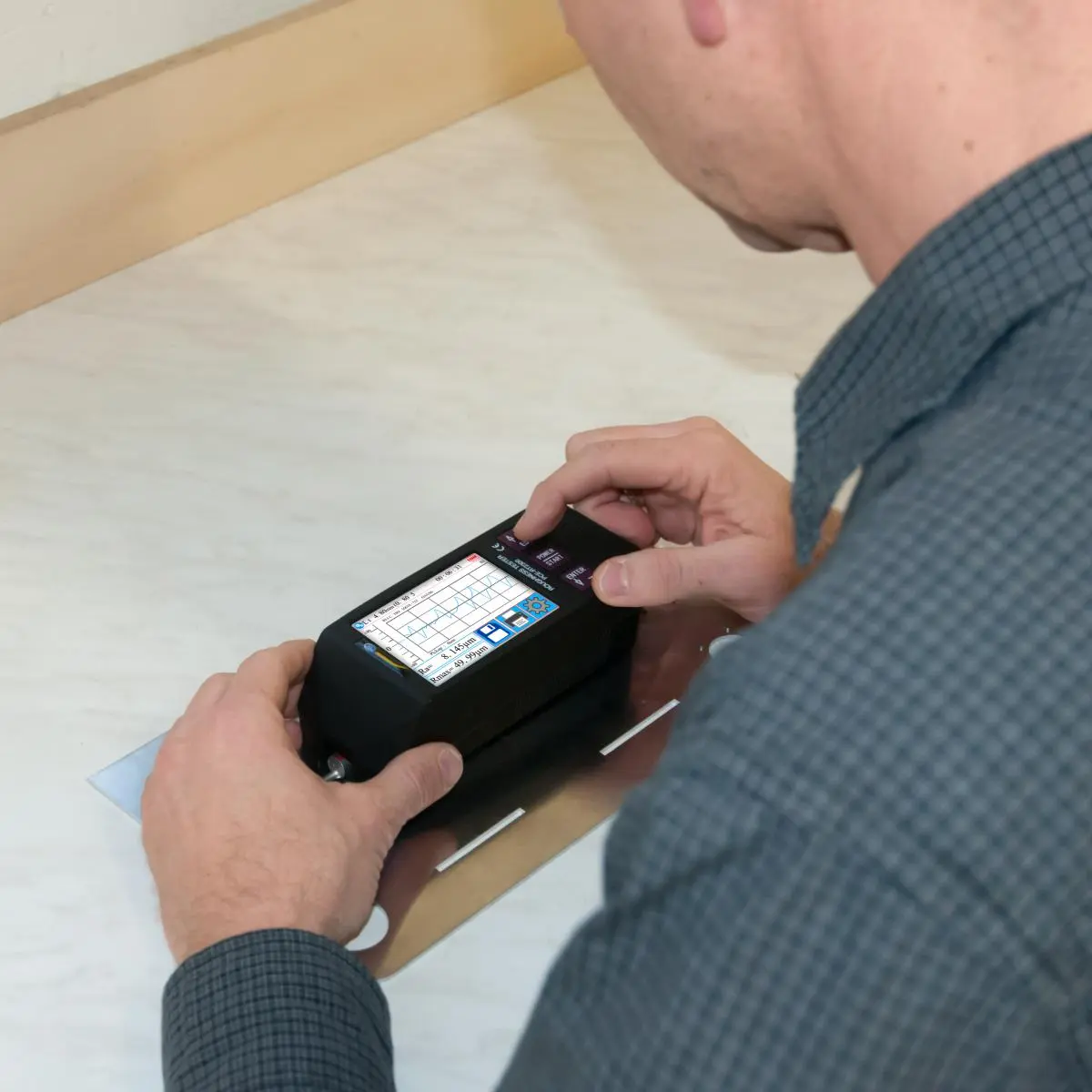

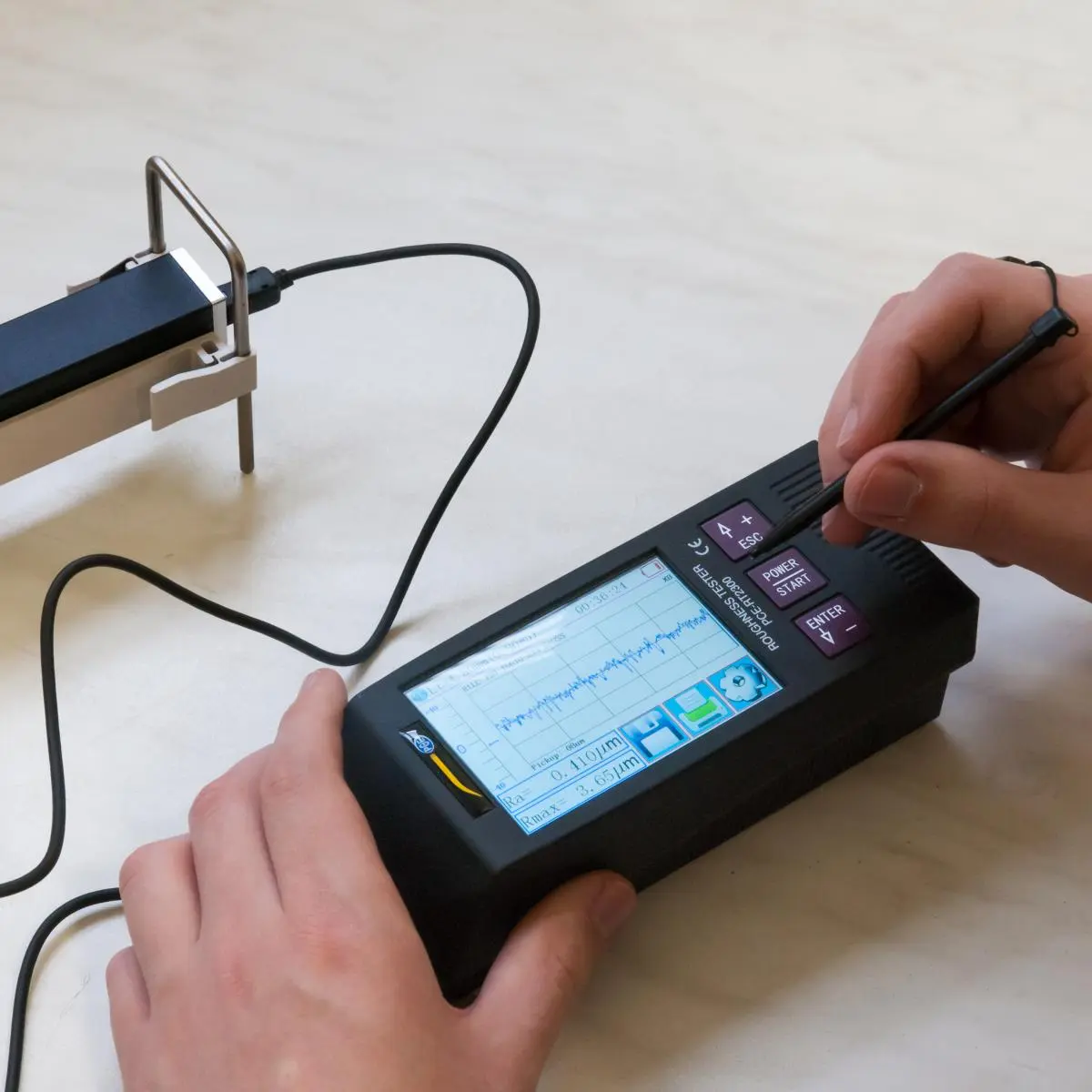

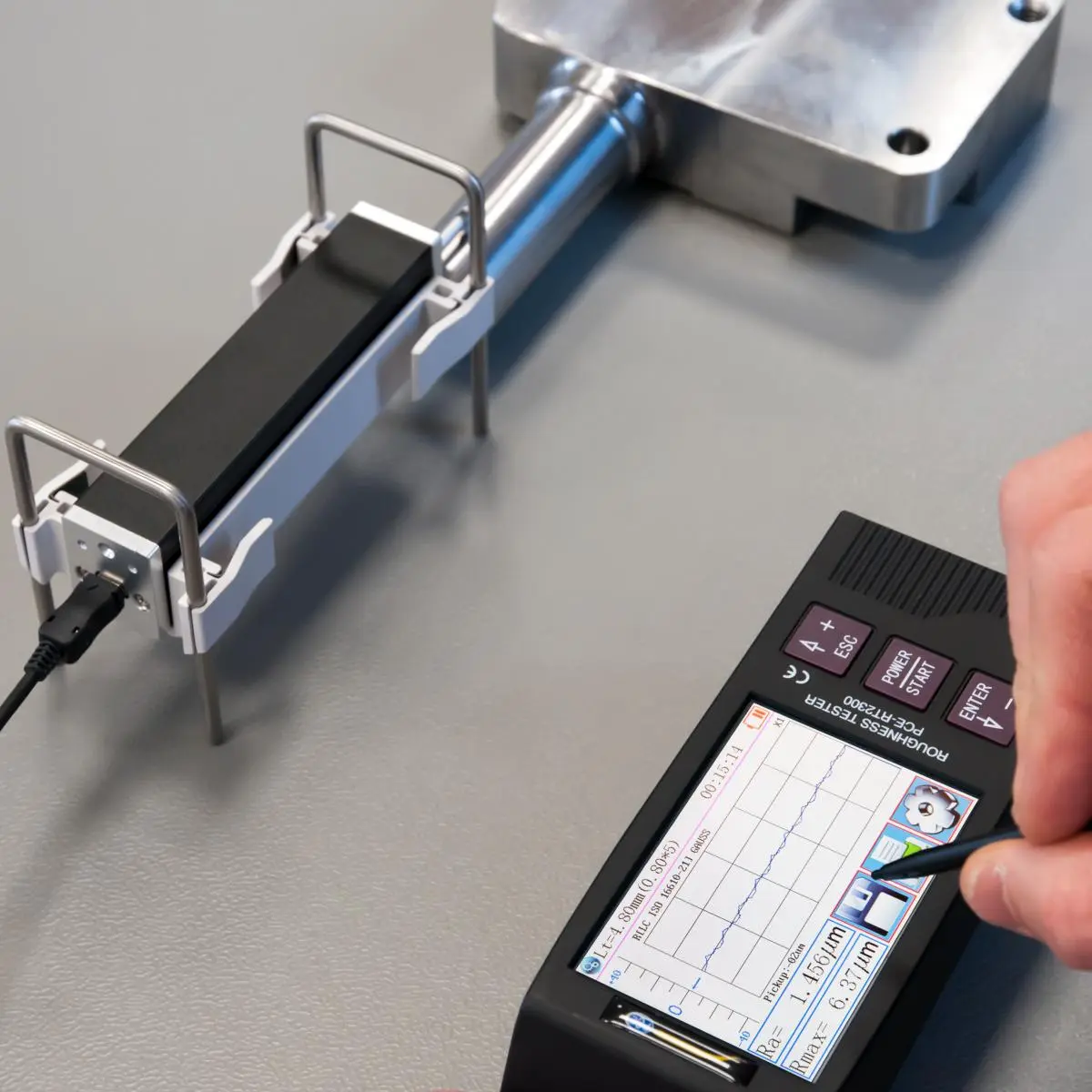

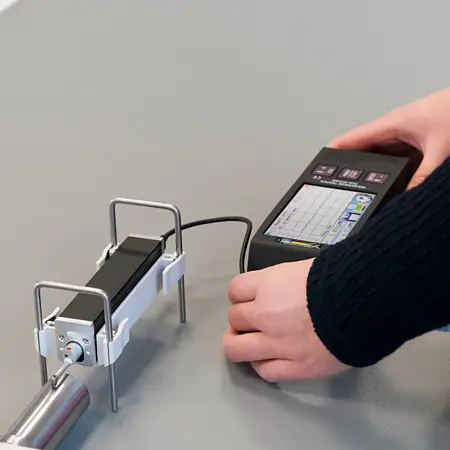

Analizzatore di superficie Immagine dell'applicazione

Analizzatore di superficie PCE-RT 2300

Codice articolo: PCE-RT 2300

GTIN (EAN): 4250348718693

Accessori

Tastatore per scanalature PCE-RP-131

1.799,90 €

Tastatore per superfici curve PCE-RP-110

1.576,90 €

Tastatore di ricambio PCE-RP-100

1.099,90 €

Certificazione CAL-PCE-RT (Rapporto di taratura ISO)

252,90 €

Descrizione

Analizzatore di superficie portatile per determinare i parametri di rugosità: Ra, Rz, Rq, Rt, ecc. / Sensore esterno / Touch screen / Interfaccia

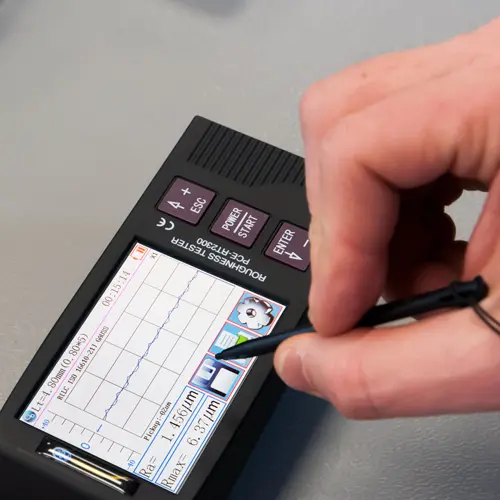

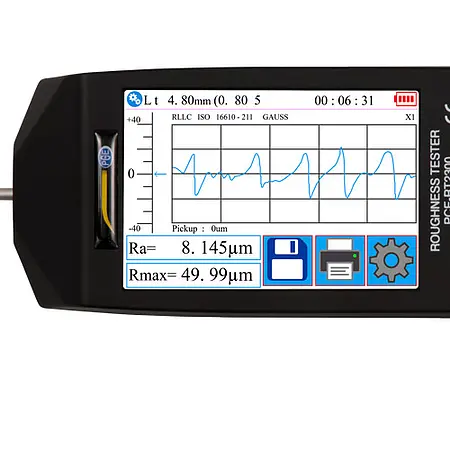

L'analizzatore di superficie PCE-RT 2300 viene utilizzato per misurare la rugosità della superficie. L'analizzatore di superficie è dotato di un sensore esterno. Questa caratteristica consente di determinare la ruvidità della superficie in profili piccoli o stretti. È possibile leggere i valori misurati sull'ampio display dell'analizzatore di superficie, attraverso il quale è possibile gestire anche il dispositivo. L'analizzatore di superficie è alimentato da una batteria interna. La batteria viene caricata tramite un alimentatore USB convenzionale.

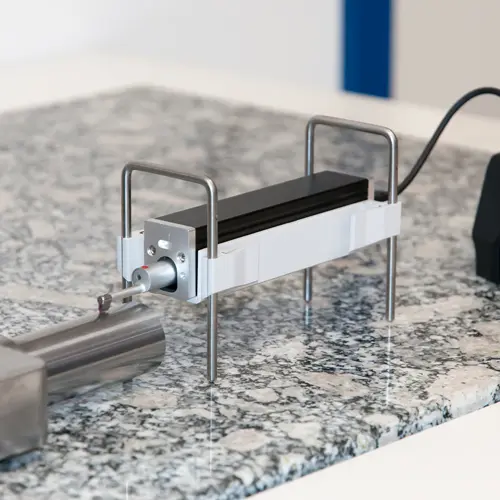

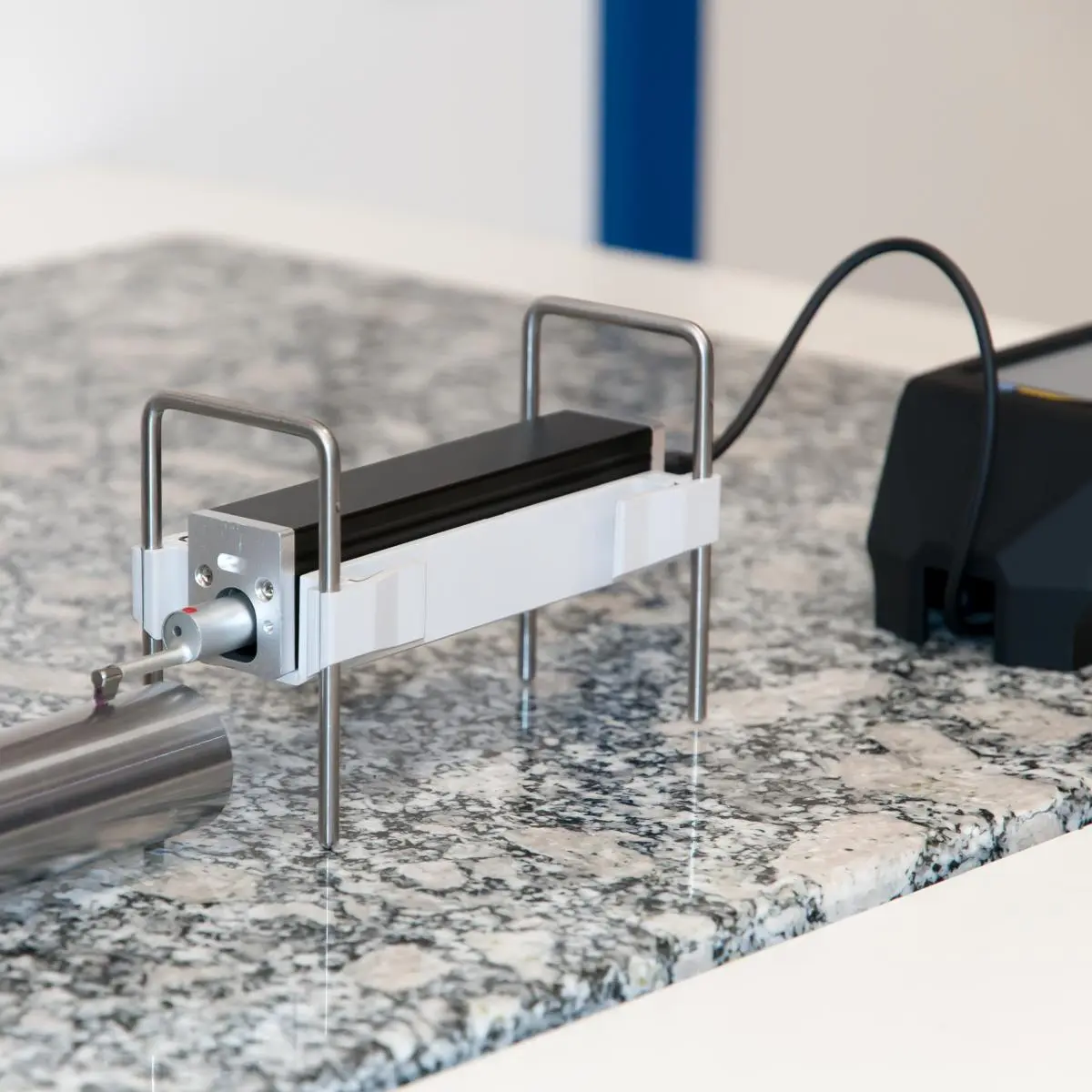

Il sensore esterno è collegato via cavo all'unità centrale dell'analizzatore di superficie. Il sensore esterno integra una sonda con una punta di diamante. Questo esercita una pressione massima di 4 mN sulla superficie in cui viene misurata la rugosità. L'analizzatore di superficie misura in base agli standard di rugosità validi ISO, ANSI e JIS.

Informazioni sul analizzatore di superficie
Rz = Profondità media
La profondità media della rugosità Rz è la media aritmetica delle maggiori profondità di rugosità separatamente dalle diverse sezioni di misurazione adiacenti.
Ra = Valore medio di rugosità aritmetico
Ra è il parametro di rugosità riconosciuto e utilizzato a livello internazionale. È il valore medio aritmetico dei valori assoluti delle variazioni del profilo all'interno della sezione di misura. Il valore numerico misurato Ra è sempre inferiore al valore Rz ottenuto con lo stesso profilo di rugosità.
Rt = Profondità totale della rugosità
La profondità totale della rugosità Rt è la distanza verticale tra il picco più alto e la valle più bassa del percorso.
Rq = Rugosità quadratica media
Rq è la media quadratica delle deviazioni del profilo di rugosità dalla linea mediana lungo la lunghezza di valutazione lm. Rq è equivalente al nome RMS (Root Mean Square).

Caratteristiche

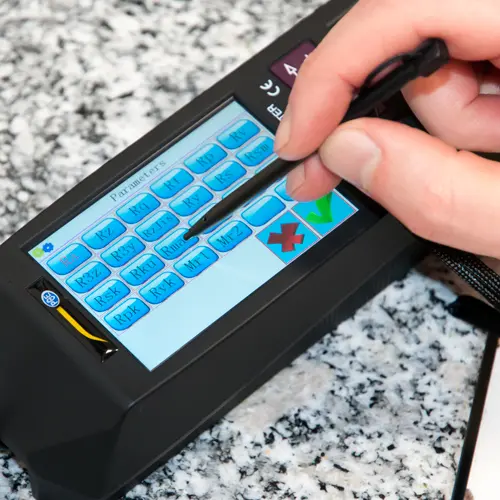

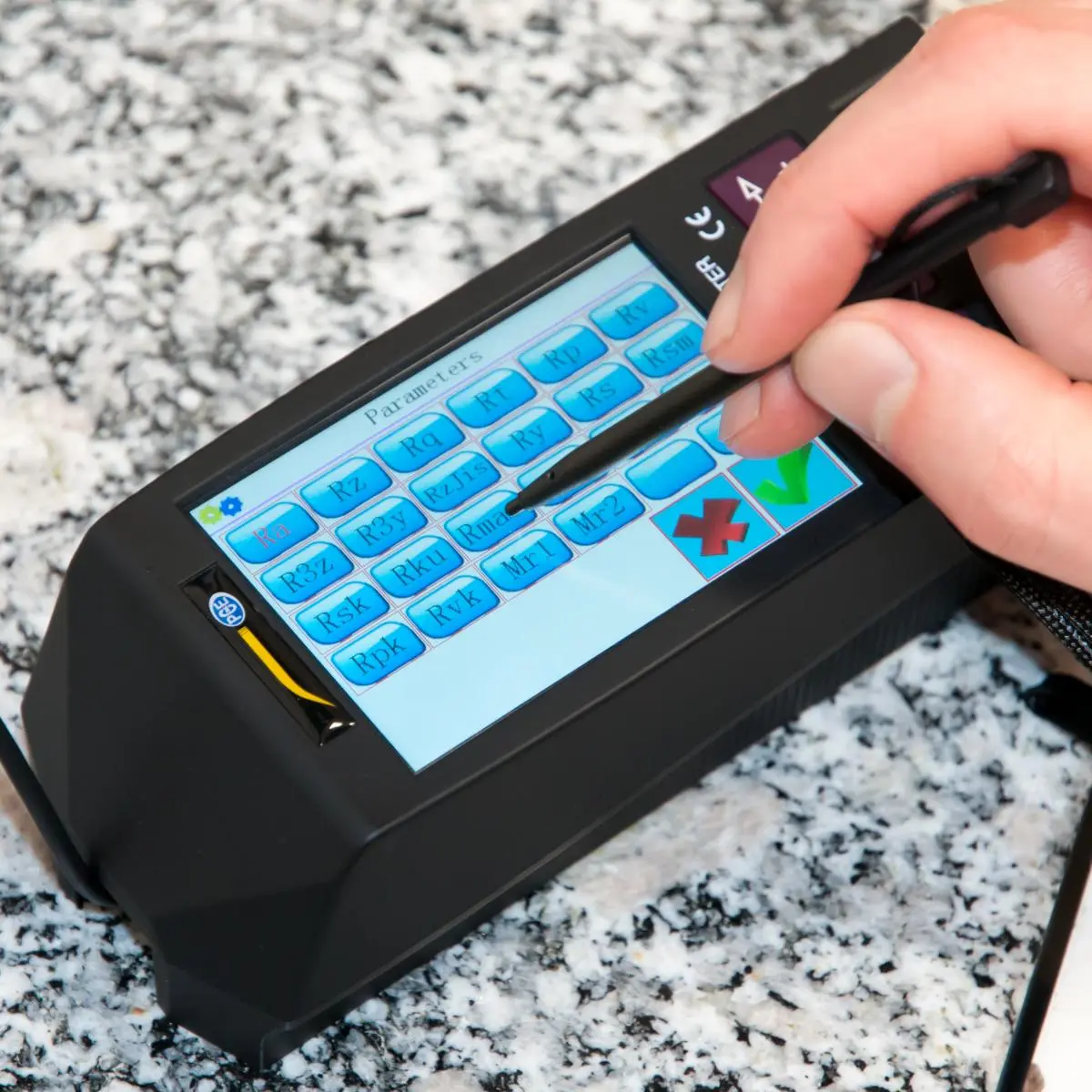

- Display touch screen

- Misura di tutti i parametri di rugosità

- Alimentazione a batteria e corrente

- Impostazione di vari filtri

- Punta di diamante

- Sensore esterno

Specifiche tecniche

Ruvidità
Valore di rugosità	Ra, Rq, Rz, Rt, Rp, Rv, Rc, Rmax, R3z, Rm, Ry
Campo di misura	-160 ... +160 µm
Risoluzione	0,04 µm
Precisione	±10 %

Ruvidità
Valore di rugosità	Ra, Rq
Campo di misura	0,005 ... 32 µm
Risoluzione	0,001 µm
Precisione	±10 %

Ruvidità
Valore di rugosità	Rz, Rt, Rp, R3z, Rm, Ry
Campo di misura	0,02 ... 320 µm
Risoluzione	0,01 µm
Precisione	±10 %

Ruvidità
Valore di rugosità	Sk, tp
Campo di misura	0 ... 100 %
Precisione	±10 %

Ruvidità
Valore di rugosità	S, Sm
Campo di misura	0,02 ... 1000 µm
Precisione	±10 %

Specifiche tecniche generali
Ripetibilità	±7 %
Funzioni di misura	Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc
Funzioni di misura (informazioni aggiuntive)	R3z, R3y, Rz(JIS), Ry, Rs, Rku, Rmax, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
Unità	μinch, µm
Tipo di display	Display Touchscreen LCD
Dimensioni del display	3,5 Pollici
Interface	Micro-USB
Norma	ISO4287, ANSIB46.1/ASMEB46.1, DIN 4768.
Sensor	Diamante
Tempo di funzionamento	50 h
Pulsante	- Raggio punta di tastatura: 5 µm - Materiale punta di tastatura: diamante, angolato a 90 ° - Forza di contatto sensore: < 4 mN - Velocità di tastatura: 0,135 mm/s a: 0,25 mm 0,5 mm/s a: 0,8 mm 1 mm/s a: 2,5 mm
Dimensioni	Unità motore: 115 x 23 x 27 mm
Distanza massima percorribile	17,5 mm
Lingua del menu	Inglese, Cinese, Inglese (GB)
Classe di protezione (dispositivo)	IP30
Alimentazione	Alimentatore USB: 5 V / 800 mA
Tipo di connettore	Dispositivo Europlug
Batteria	1 x 3,7 V interno , Batteria agli ioni di litio
Capacità della batteria	3000 mAh
Condizioni operative	-20 ... 40 °C , 0 ... 90 % U.R.
Condizioni di stoccaggio	-40 ... 60 °C , 0 ... 90 % U.R.
Dimensioni ( L x L x A )	158 x 55 x 52 mm
Peso	500 g
