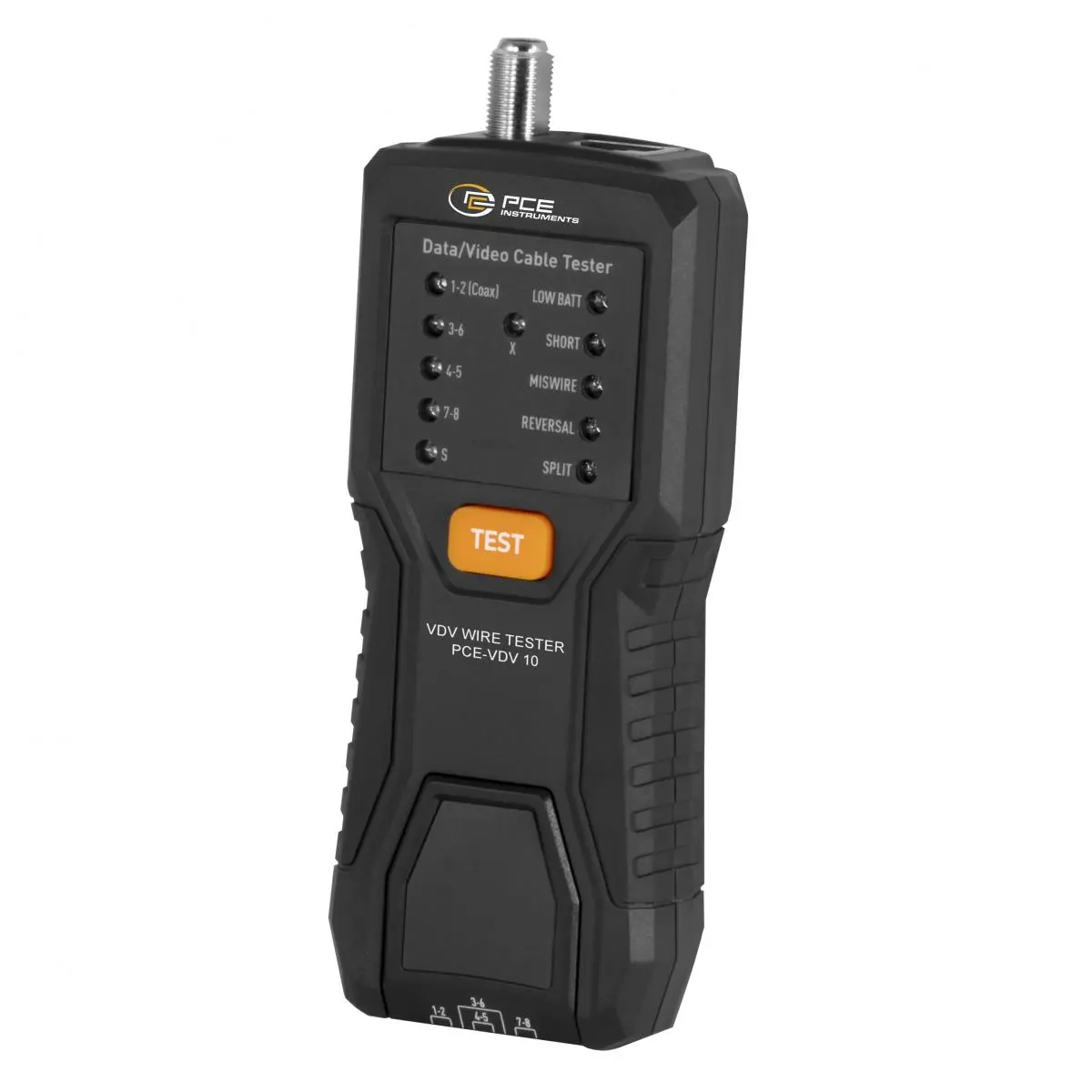

L'analizzatore di reti LAN VDV è uno strumento di prova portatile per la diagnosi di guasti nelle linee di rete e coassiali e viene utilizzato per il controllo rapido dei cablaggi strutturati. L'analizzatore di reti LAN VDV supporta cavi a doppino intrecciato schermati e non schermati delle categorie Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A e cavi coassiali, come quelli utilizzati nei sistemi TV, di antenna e di sorveglianza.

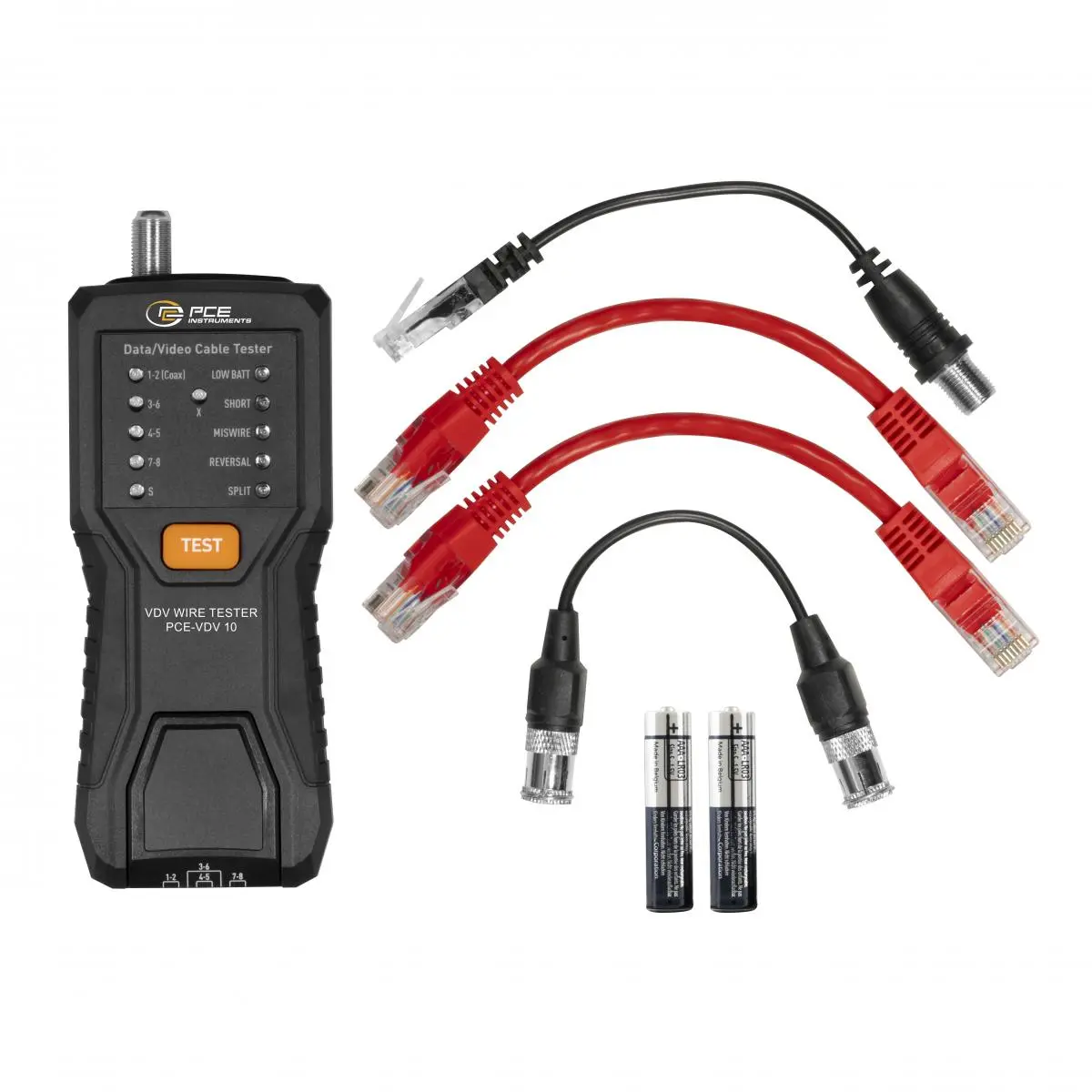

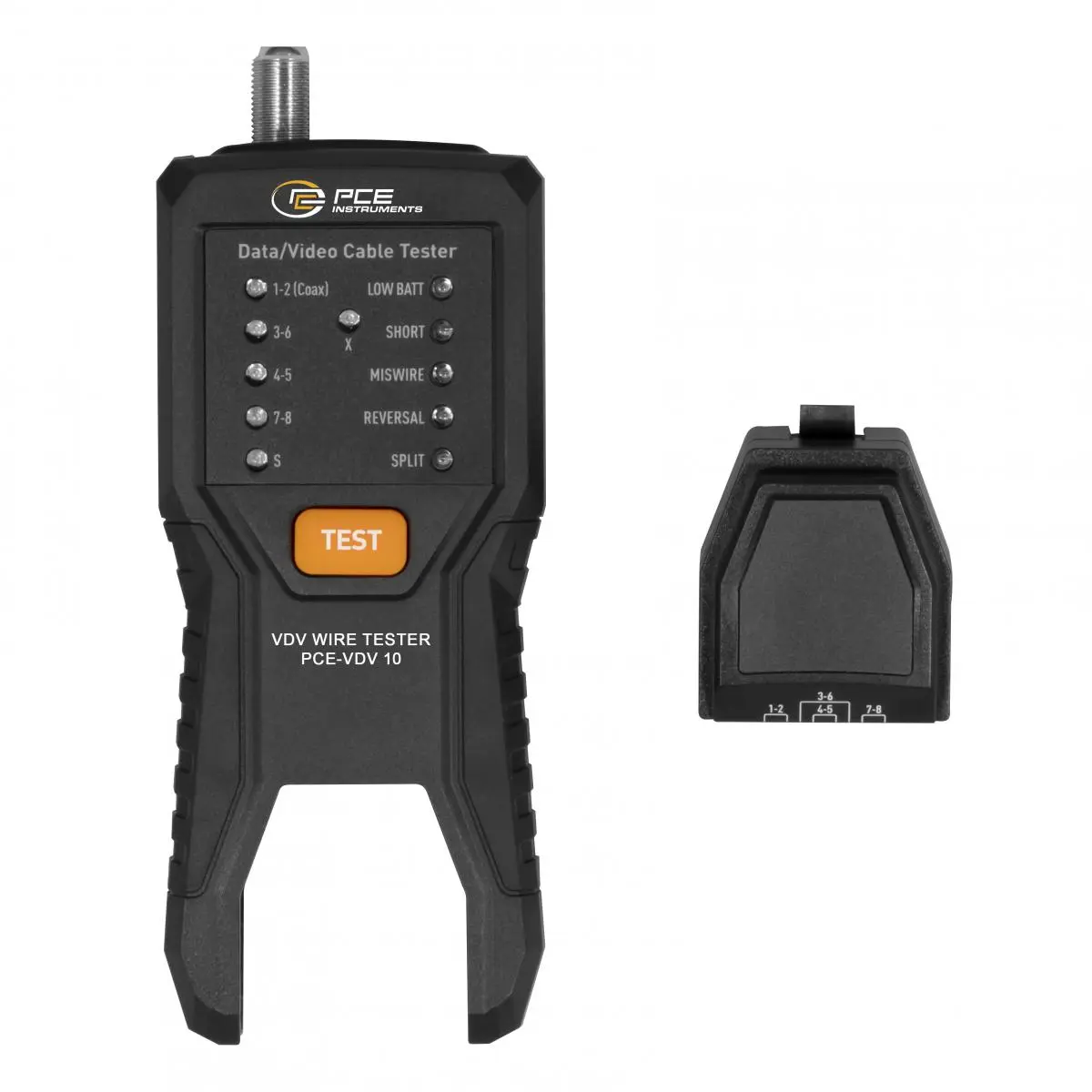

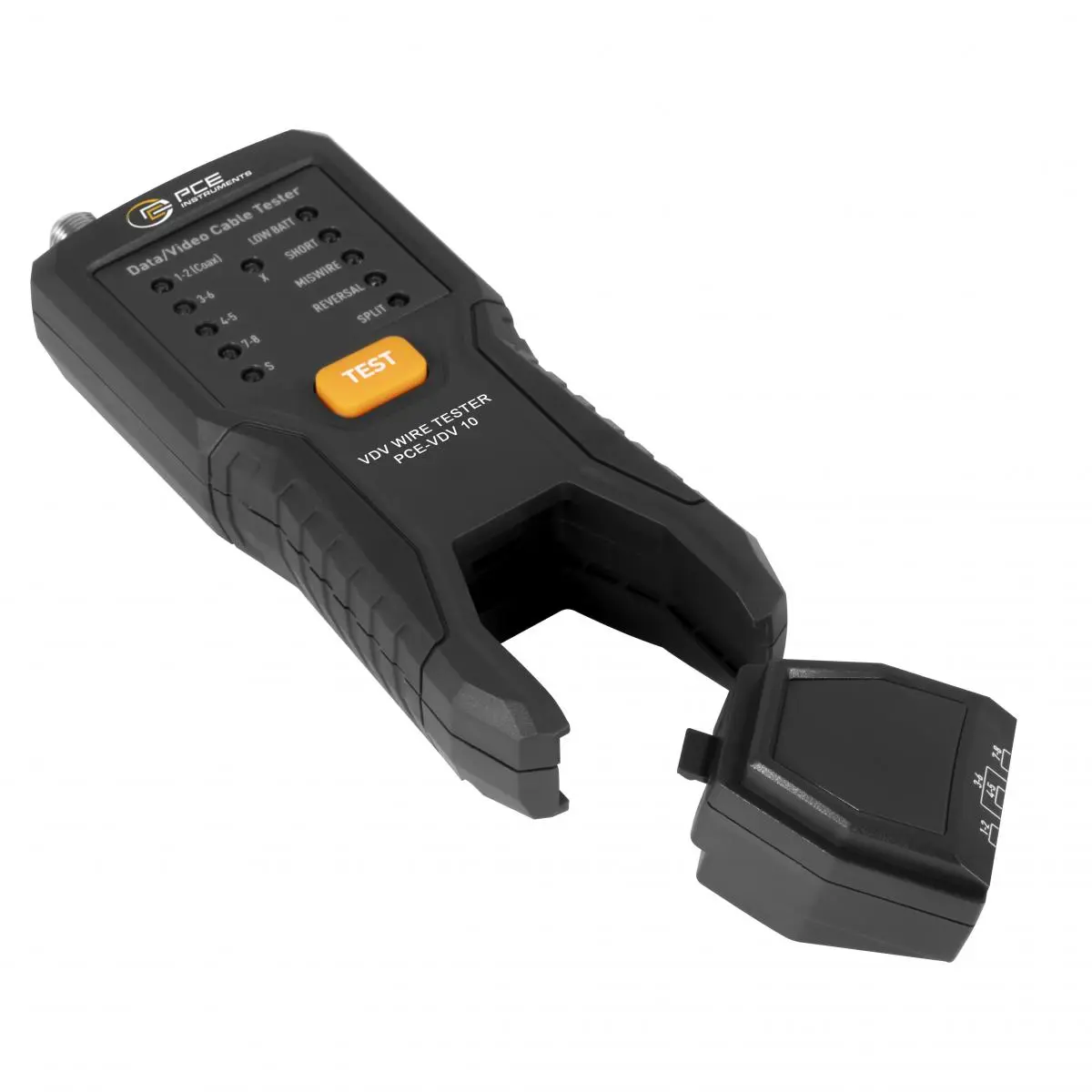

Il test viene eseguito tramite un sistema in due parti, composto da un'unità principale e da un'unità remota, che consente di testare in modo affidabile anche le linee fisse. Tra le procedure di test più importanti figurano il test di continuità dei fili (pin 1... 8), il test di cablaggio per verificare la corretta assegnazione delle coppie di fili, nonché il rilevamento di cortocircuiti, cablaggi errati ed errori di split-pair. Inoltre, viene verificata la schermatura dei cavi schermati. L'intervallo di prova copre lunghezze di cavi VDV fino a 305 m, mentre la lunghezza minima del cavo per il rilevamento di coppie divise è di circa 0,5 m.

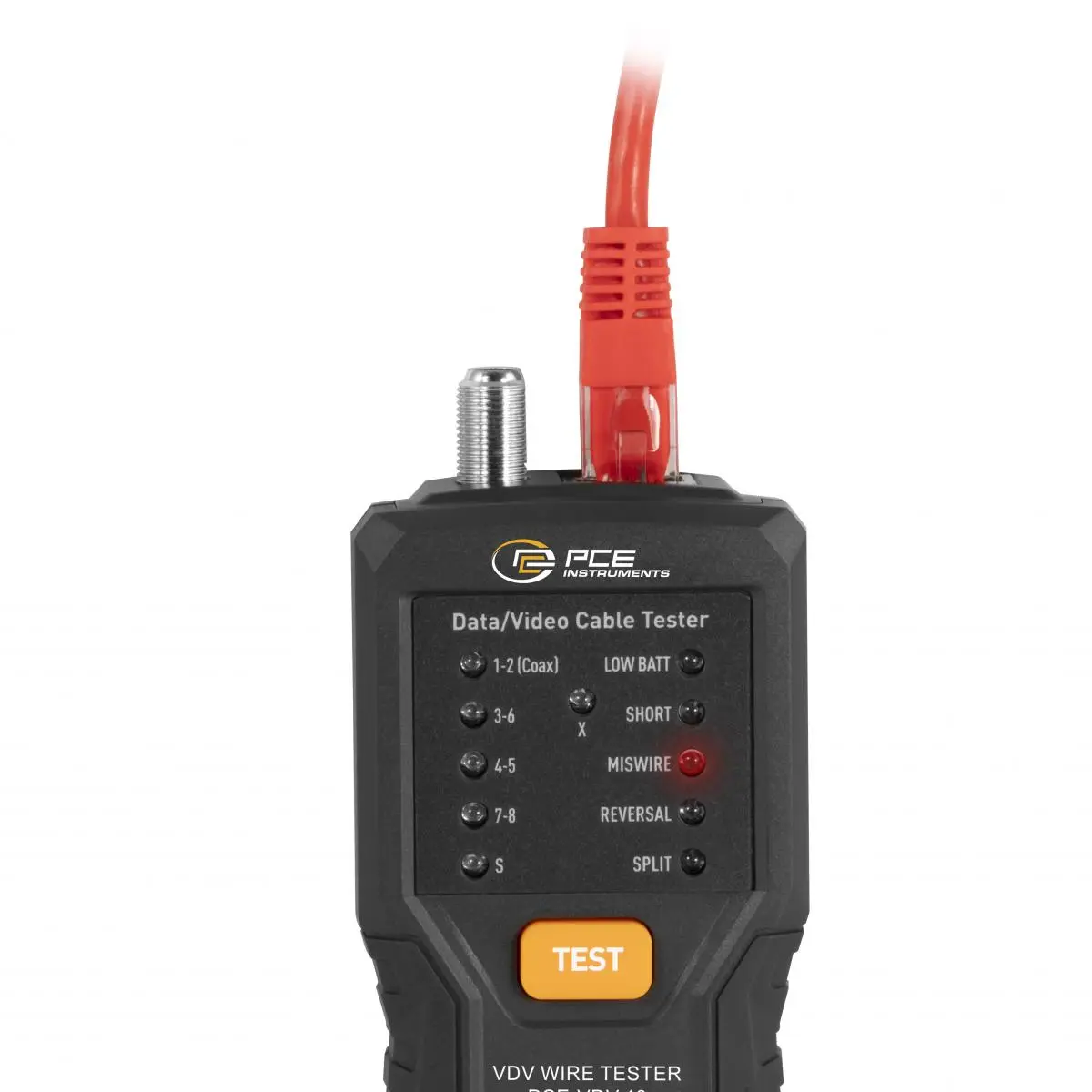

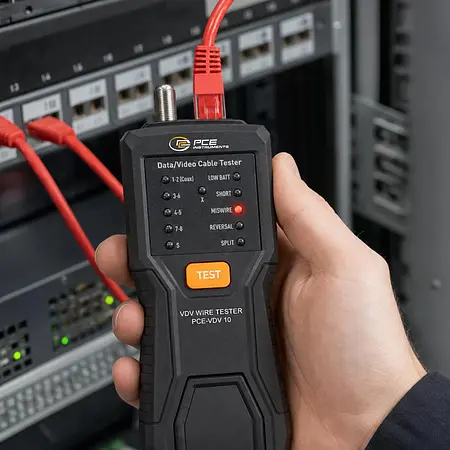

Il nostro analizzatore di reti LAN VDV funziona con segnali di prova trasmessi tra l'unità principale e l'unità remota. I risultati vengono visualizzati tramite indicatori LED. I LED accesi in modo fisso segnalano un cablaggio corretto, mentre i LED lampeggianti indicano errori nelle rispettive coppie di fili. LED di stato aggiuntivi indicano il tipo di errore, come cortocircuito, cablaggio errato, inversione (reversal) o split pair.

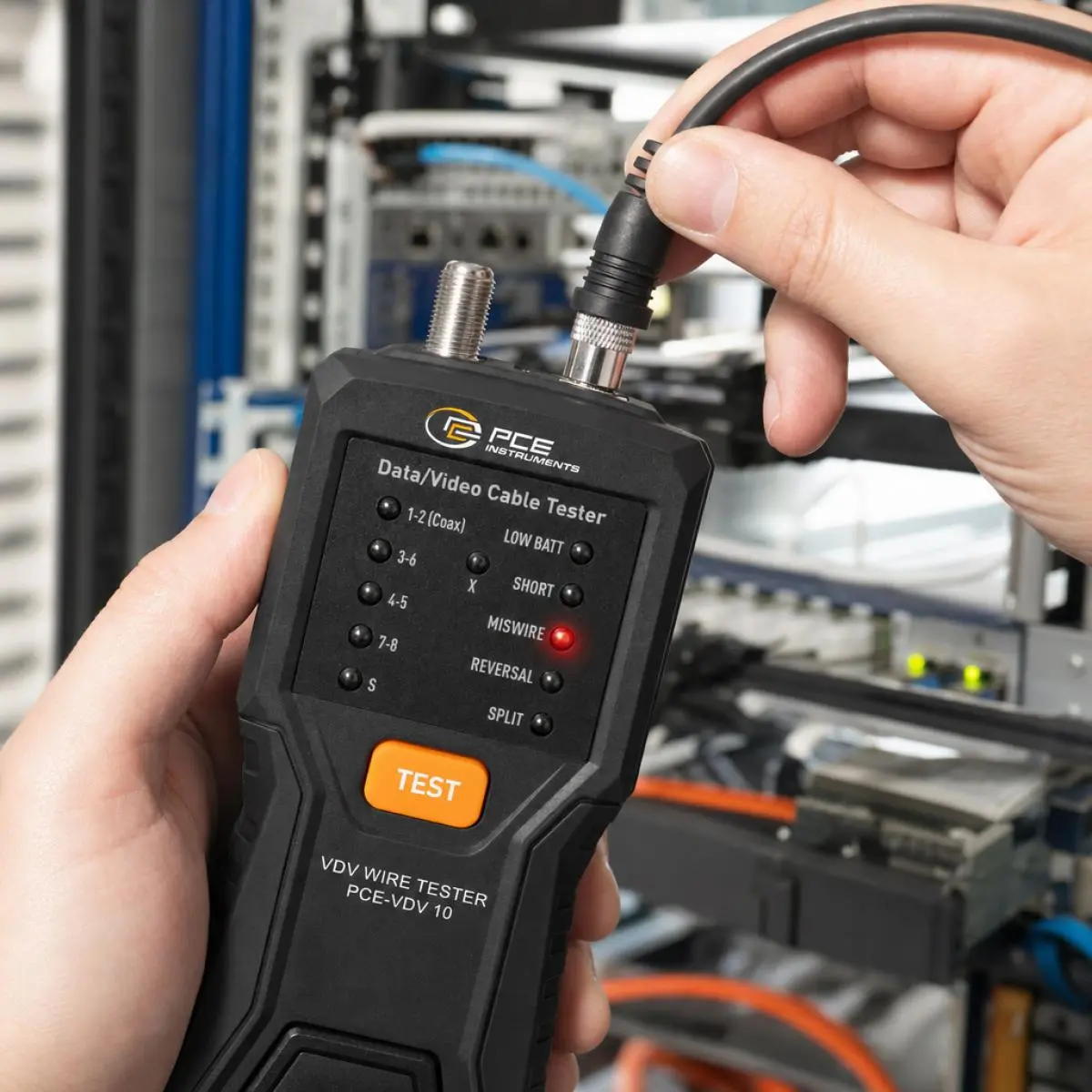

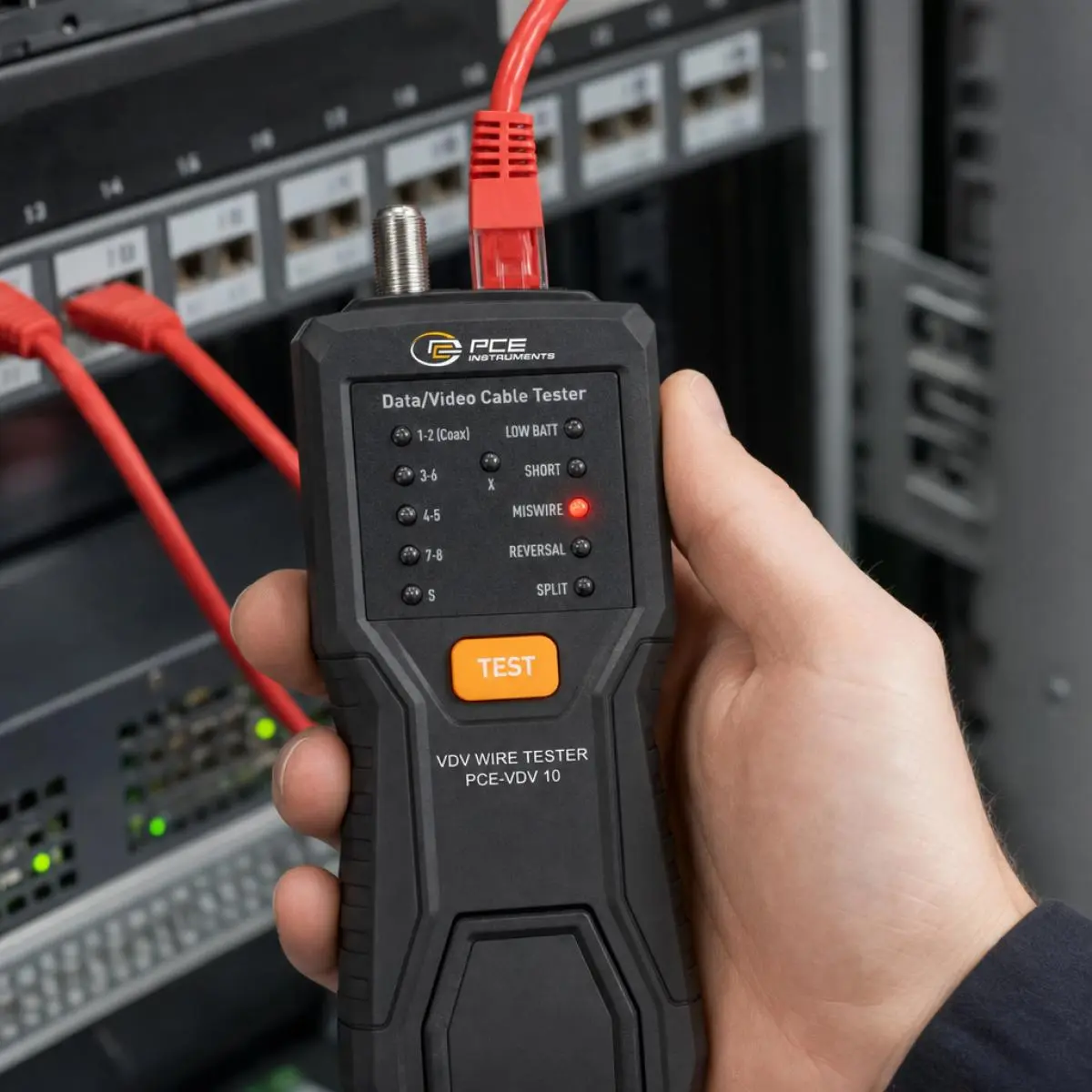

L'analizzatore di reti LAN VDV viene utilizzato nella tecnologia di rete, nel cablaggio degli edifici e nelle installazioni IT e di comunicazione ed è destinato a elettricisti, tecnici di rete e tecnici dell'assistenza per il controllo rapido delle linee.
