L'analizzatore di potenza all'avanguardia consente di effettuare misure precise e complete nelle aree di corrente, tensione, frequenza, potenza, sfarfallio dell'energia e armoniche. È stato sviluppato appositamente per fornire dati affidabili sia nelle applicazioni industriali che nell'analisi di sistemi fotovoltaici o inverter.

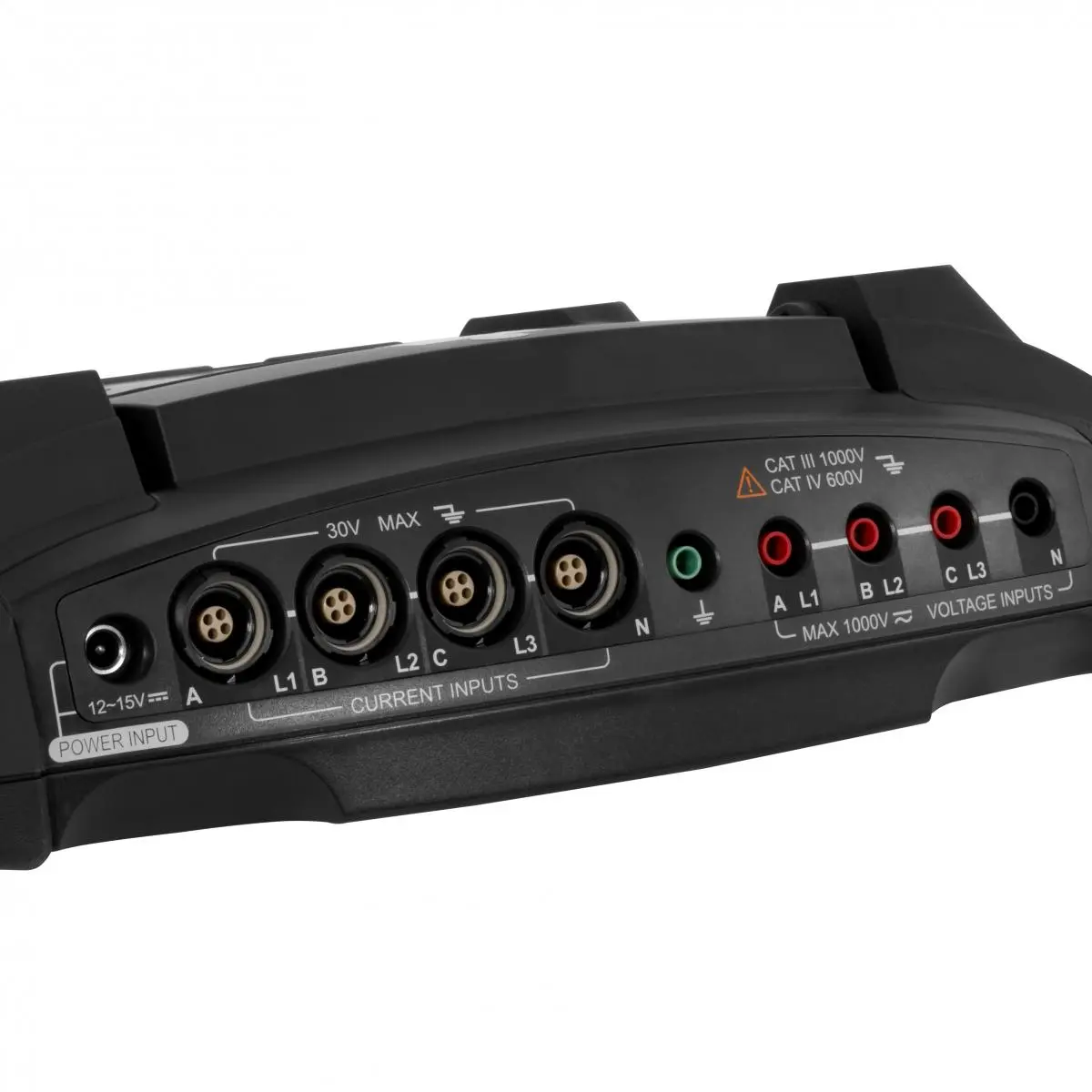

Il monitoraggio simultaneo delle tre fasi e del conduttore di neutro fornisce un quadro completo dell'impianto elettrico. La misurazione dell'efficienza degli inverter consente un'analisi dettagliata della conversione energetica, mentre il monitoraggio del segnale di rete rileva continuamente deviazioni e guasti. Questo analizzatore di potenza è quindi uno strumento indispensabile per le analisi energetiche professionali.
Grazie alle moderne interfacce di comunicazione come il Wi-Fi, l'analizzatore di potenza può essere facilmente integrato nei sistemi esistenti e consente l'analisi wireless dei dati di misura. La funzione di datalogger integrata e la memoria salvano in modo affidabile tutti i dati rilevanti per un'analisi successiva.

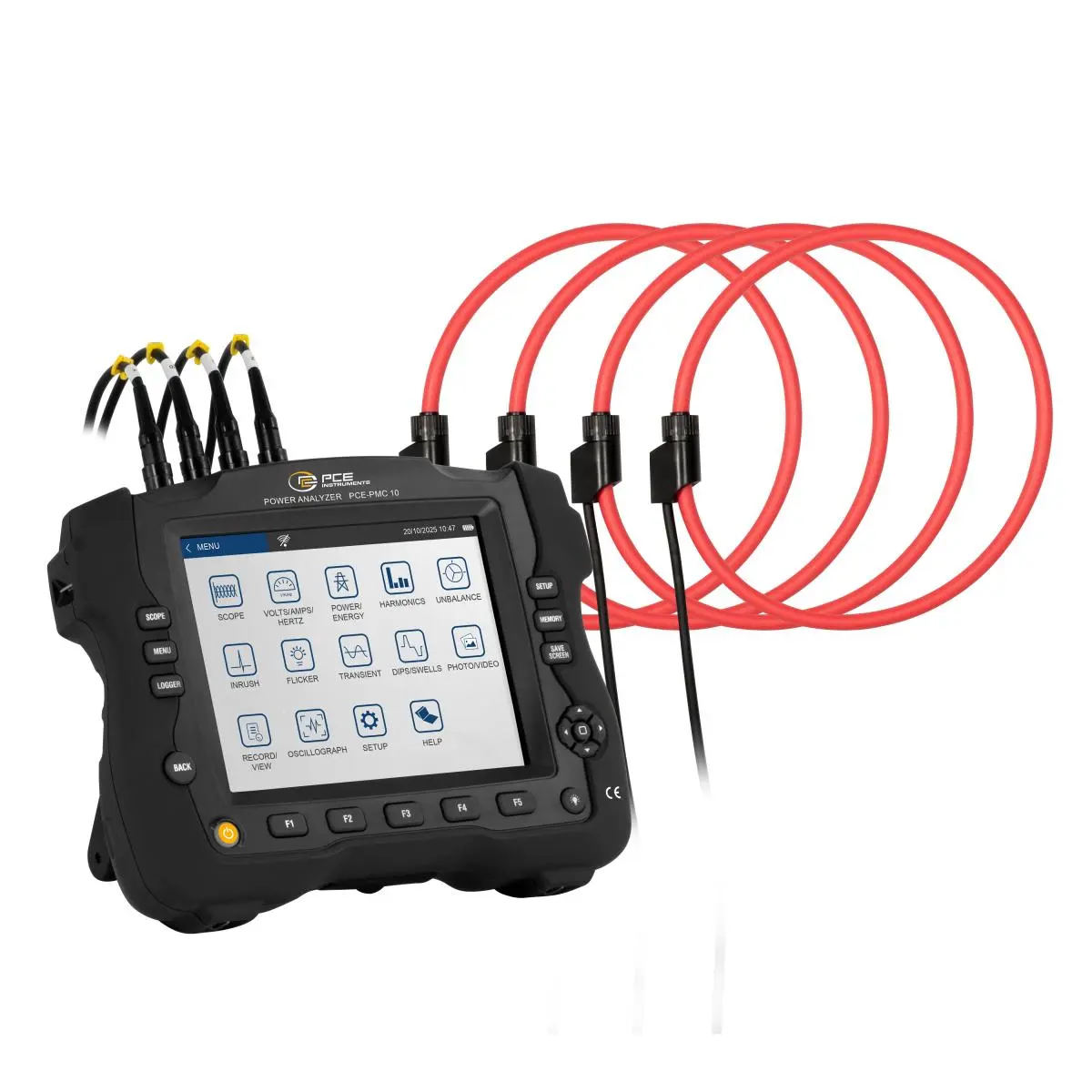

La funzione di oscilloscopio integrata consente di visualizzare le curve dei segnali, comprese le correnti di spunto, supportando così l'analisi dei fenomeni transitori. Il display touch da 7,8 pollici garantisce un funzionamento intuitivo e una chiara presentazione di tutti i valori misurati, dei diagrammi e delle funzioni di analisi. L'analizzatore di potenza soddisfa i requisiti della norma IEC 61000-4-30 Classe A e garantisce quindi un'analisi dei parametri di qualità dell'alimentazione conforme agli standard.
Questo dispositivo combina precisione, versatilità e moderna facilità d'uso ed è ideale per le analisi energetiche, la diagnostica dei guasti e i test di efficienza in sistemi elettrici complessi.
| Tensione continua DC | |
| Campo di misura fino a | 1 ... 1000 V |
| Risoluzione | 0,1 V |
| Precisione | ±0,5% del valore |
| Corrente continua DC | |
| Campo di misura fino a | 0,5 ... 6000 A |
| Risoluzione | 0,1 A |
| Precisione | ±5 % ±5 digit |
| Tensione AC | |
| Campo di misura fino a | 1 ... 1000 V |
| Risoluzione | 0,1 V |
| Precisione | ±0,5% del valore |
| Gamma di frequenza | 42.5 ... 69 Hz |
| Corrente alternata AC | |
| Campo di misura fino a | 0,5 ... 6000 A |
| Risoluzione | 0,1 A |
| Precisione | ±0,5% del valore |
| Angolo di fase | |
| Campo di misura fino a | -360 ... 0 ° |
| Risoluzione | 1 ° |
| Precisione | 1 ° |
| Corrente di spunto | |
| Campo di misura fino a | 0,5 ... 6000 A |
| Risoluzione | 0,1 A |
| Precisione | 0,5 % della lettura |
| Fattore di potenza | |
| Campo di misura fino a | 0 ... 1 |
| Risoluzione | 0,001 |
| Precisione | ±0,1 % |
| Sfarfallio | |
| Campo di misura fino a | 0 ... 20 |
| Risoluzione | 0,01 |
| Precisione | ±5 % |
| Squilibrio | |
| Variabile misurata | Tensione |
| Campo di misura fino a | 0 ... 20 % |
| Risoluzione | 0,1 % |
| Precisione | ±0,1 % |
| Squilibrio | |
| Variabile misurata | Corrente |
| Campo di misura fino a | 0 ... 20 % |
| Risoluzione | 0,1 % |
| Precisione | ±1 % |
| Frequenza | |
| Campo di misura fino a | 42,5 ... 460 Hz |
| Risoluzione | 0,001 Hz |
| Precisione | ±0,01 Hz |
| Misura delle armoniche (armoniche) | |
| Campo di misura fino a | 1 ... 50 (numero ordinale) |
| Range di corrente | 0 ... 100 % |
| Intervallo di tensione | 0 ... 100 % |
| Specifiche tecniche generali | |
| Tipo di display | Touch screen |
| Dimensioni del display | 7,8 Pollici |
| Supporto di memorizzazione | Scheda SD |
| Capacità di stoccaggio | 64 GB |
| Intervallo di memorizzazione da | 1 s |
| Intervallo di memorizzazione fino a | 60 min. |

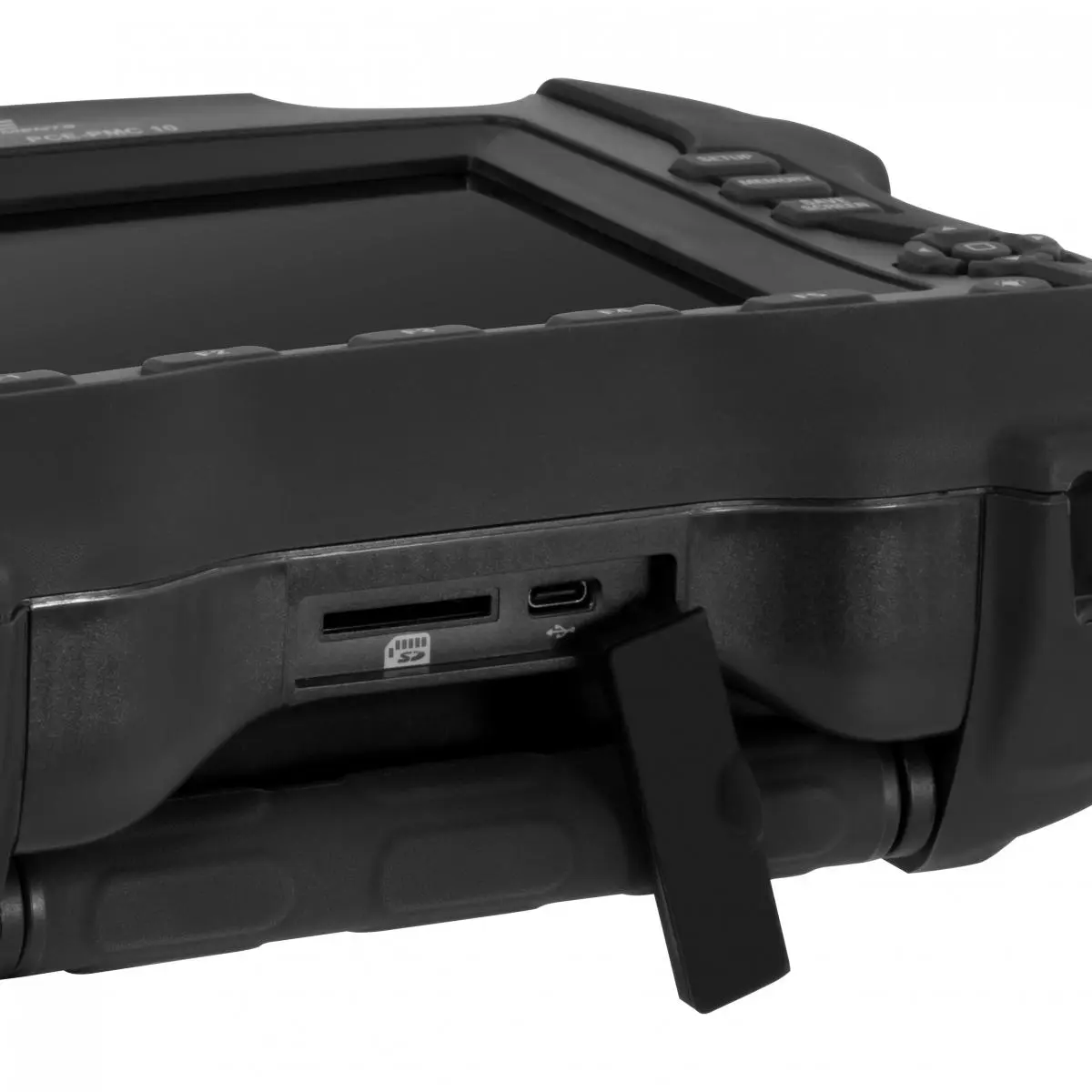

| Interfaccia dati | USB-C, WiFi |
| Norma | IEC 61000-4-30, IEC 61000-4-15, IEC 61000-4-7 |
| Diametro massimo del cavo | 150 mm |
| Standard di sicurezza | CAT III 1000V, CAT IV 600 V |
| Menu Lingua | Inglese (GB), Inglese, Cinese |
| Classe di protezione (dispositivo) | IP42 |
| Alimentazione | 12 ... 15 V DC (alimentatore incluso) |
| Tipo di connettore | Presa Euro |

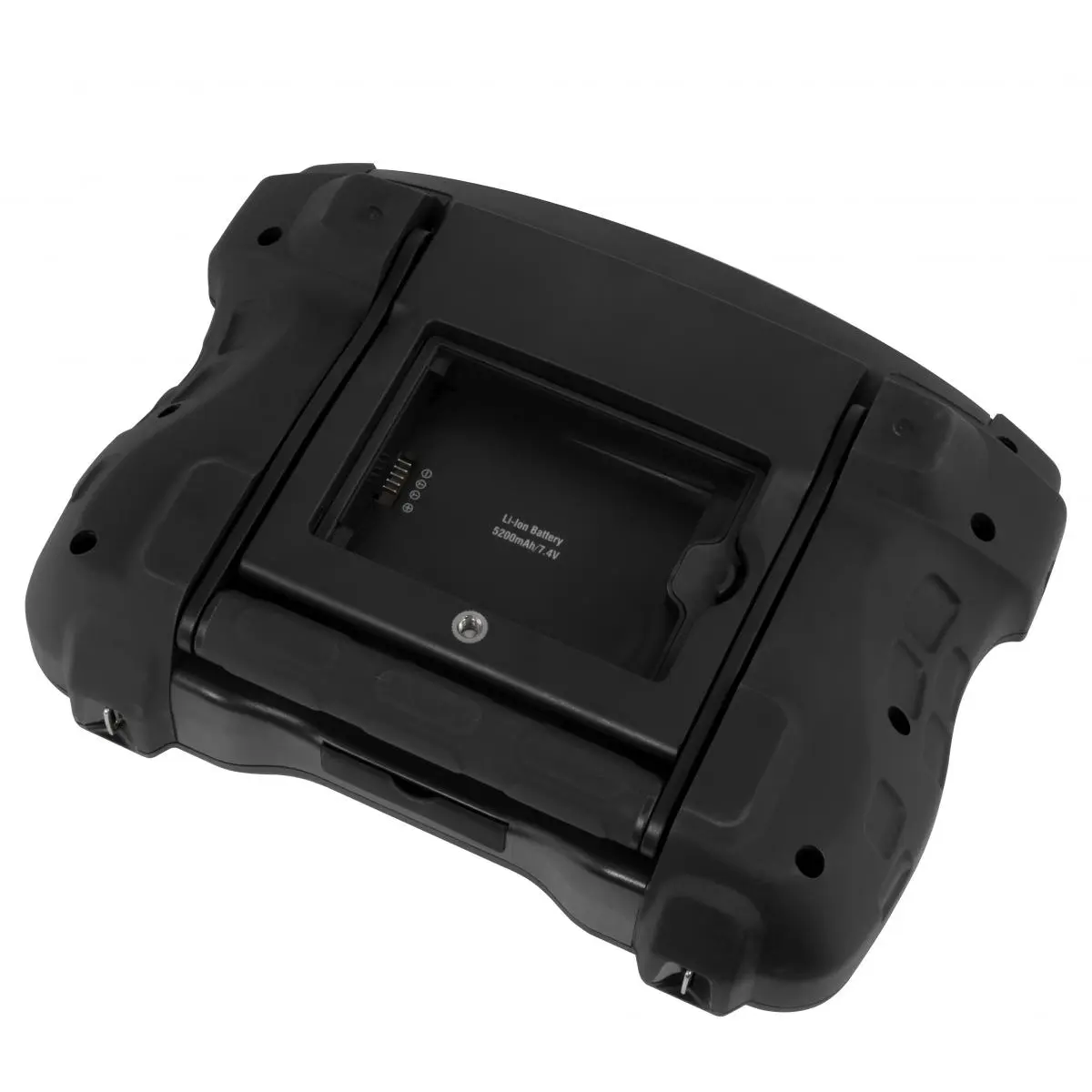

| Batteria | 2 x 7,4 V interno , Batteria agli ioni di litio |
| Capacità della batteria | 5200 mAh |
| Condizioni operative | -10 ... 40 °C , 10 ... 95 %U.R. |
| Condizioni di stoccaggio | -20 ... 60 °C , 10 ... 95 %U.R. |
| Dimensioni ( L x L x A ) | 280 x 75 x 215 mm |
| Peso | 1834 g |
