  5. Amperometro PCE-830-1-ICA (Certificazione ISO inclusa)
Codice articolo: PCE-830-1-ICA

Amperometro PCE-830-1-ICA (Certificazione ISO inclusa)

Certificazione ISO
2.874,90 €
3.507,38 €
:
4250348727695
PCE-830-1-ICA
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
Tempi di consegna: 10 giorni

Descrizione

Amperometro trifase / Misuratore di energia / Analizzatore di armoniche / Memoria / Interfaccia per PC e software / Certificazione ISO inclusa
L'amperometro PCE-830-1-ICA (Power and Harmonics Analyzer) serve per la misura a una e tre fasi di grandezze elettriche in corrente alternata. L'amperometro, oltre a rilevare le grandezze di misura "normali" come tensione, corrente, frequenza, potenza e energia, indica anche, secondo la normativa EN50160, i valori armonici, interarmonici e asimmetrici. Interferenze nella rete come interruzioni, furti, interarmonici temporali o transitori (a partire da 16 µs) sono rilevate con i loro valori corrispondenti. Il display LCD dell'amperometro, che è dotato di un buon contrasto e una matrice a punti retroilluminata, mostra fino a 35 parametri contemporaneamente.

Si possono adattare fino a 3 pinze per corrente contemporaneamente. Nella modalità di registrazione dati, questo amperometro può memorizzare fino a 17.470 valori di misura (3 fasi / 4 conduttori), nel caso più semplice fino a 52.400 valori di misura (1 fase / 2 conduttori), ripartiti tra 85 registrazioni. Tutto questo fa si che l'amperometro PCE-830-1-ICA possa essere utilizzato per analisi di lunga durata. I valori di misura ottenuti possono essere inviati al PC ed essere processati con il software di analisi corrispondente. Nella confezione troverà tutto ciò che è necessario per effettuare le misure e le analisi (incluso il software e il cavo dati).

Caratteristiche

- Certificazione ISO inclusa
- Analisi di rete trifase / 4 conduttori, 3 fasi / 3 conduttori, 1 fase / 2 conduttori, 1 fase / 3 conduttori
- Misura del valore effettivo reale (V 123 e I 123 )
- Misura della potenza attiva (W, KW, MW, GW)
- Misura della potenza apparente e reattiva (KVA, KVAR)
- Fattore di potenza (PF), angolo di fase (Φ)
- Misura di energia e lavoro (Wh, KWh, KVARh, PFh)
- Misure di corrente da 0,1 mA a 3000 A, consente p.e. di analizzare la necessità di
   riserva di potenza di una fabbrica
- Ampio display LCD che mostra fino a 35 parametri simultaneamente (3P4W [=3 fasi /4
   conduttori])
- Condizioni CT (1 a 600) e PT (1 a 3000) programmabili
- Indicazione delle forme di onda di corrente e tensione sovrapposta
- Memoria da 512 KB con intervalli di registrazione programmabili (frequenza di
   campionamento da 2 a 3000 secondi, 17.470 valori usando il sistema trifase / 4 conduttori)
- Indicazione delle forme di onda, parametri di rendimento e distorsioni armoniche
- Ampio display LCD, matrice a punti illuminata
- Potenza media (AD in W, KW, MW)
- Potenza massima (MD in W, KW, MW) con il periodo programmabile
- Analisi delle distorsioni armoniche fino al 99° ordine di curvatura
- Indicazione nel display fino alla 50ª forma d'onda armonica
- Indicazione della forma d'onda con valore massimo (1024 valori di misura / periodi)
- Analisi delle distorsioni assolute (%THD-F)
- Diagramma di equilibrio grafico con parametri del sistema trifase
- Rileva fino a 28 transitori (tempo e cicli) con soglia programmabile (%)
- Relazione trifase per tensione o corrente asimmetrica (VUR)
- Fattore trifase di tensione o corrente asimmetrica (d0%, d2%)
- Interfaccia USB isolata otticamente
- Temporizzatore e calendario integrato per la registrazione dei dati
- Diametro massimo del cavo elettrico per la pinza amperometrica: PCE-6801 ca. 30mm,
   PCE-6802 ca. 55mm, PCE-3007 ca. 170mm

Specifiche tecniche

Valori di misura Range di misura / Risoluzione / Precisione
Watt AC (50 o 60 Hz, PF 0,5 fino a 1) 5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W
1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W
10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W
100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW
1000 ... 9999 kW / 1 kW / ±1% ±8 kW
Corrente AC (50 o 60 Hz, selezione range automatica, TRMS)    0,04 A ... 1A / 0,001A / ±0,5% ±0,05 A
0,4 A ... 10,0 A / 0,01 A / ±0,5% ±0,05 A
4 A ... 100,0 A / 0,1 A / ±1,0% ±0,5 A
Tensione AC (50 o 60 Hz, TRMS) 20,0 ... 500,0 V / 0,1 V / ±0,5% ±5 digit
(fase contro presa a terra)
20,0 ... 600,0 V / 0,1 V / ±0,5% ±5 digit
(fase contro fase)
Distorsioni armoniche della tensione AC 1 ... 20º / 0,1% / ±1,0%
21 ... 49º / 0,1% / 4% del valore di misura ±2,0%
50 ... 99º / 0,1% / 6% del valore di misura±2,0%
Armoniche della corrente AC in% 1 ... 20º / 0,1% / ±0,2% del valore di misura ±1,0%
11 ... 20º / 0,1% / ±2% del valore di misura ±1,0%
21 ... 50º (A)/ 0,1% / ±5%del valore di misura ±1,0%
21 ... 50º (mA)/ 0,1% / ±10%del valore di misura ±1,0%
51 ... 99º / 0,1% / ±35% del valore di misura ±1,0%
Fattore di potenza (PF) 0,00 ... 1,00 / 0,01 / ±0,04
Angolo di sfasamento (Phi) -180° ... 180° / 0,1° / ±1°
Distorsione armonica totale 0,0 ... 20,0% / 0,1% / ±1%
20,0 ... 100% / 0,1% / ±3% del valore di misura ±5%
100 ... 999,9% / 0,1% / ±10% del valore di misura ±10%
Misura massima in tensione e corrente AC 50Hz / 19µS / ±5% ±30 digit
60Hz / 16µS / ±5% ±30 digits
Misura del valore più alto in tensione e corrente AC 1,00 ... 99,99 / 0,01 / ±5% ±30 digit
Range frequenza in modo automatico 45 ... 65 Hz / 0,1Hz / 0,1Hz
Memoria 512 kB (non è memoria volatile) per un massimo di 52.420 valori di misura effettuando una misura di 1 fase/2 conduttori
Interfaccia USB (isolato otticamente)
Software e cavo dati Entrambi nella confezione, adatto per Windows XP, 7, etc...
Display Display retroilluminato, LCD con matrice a punti
Alimentazione 8 x 1,5 V tipo AA (Mignon)
Dimensioni 257 x 155 x 57 mm
Peso 1.160g
Condizioni operative Max. 85% U.R. / -10 ... +50 ºC
Tipo di protezione / normative IEC 61010, 600 V/CAT III

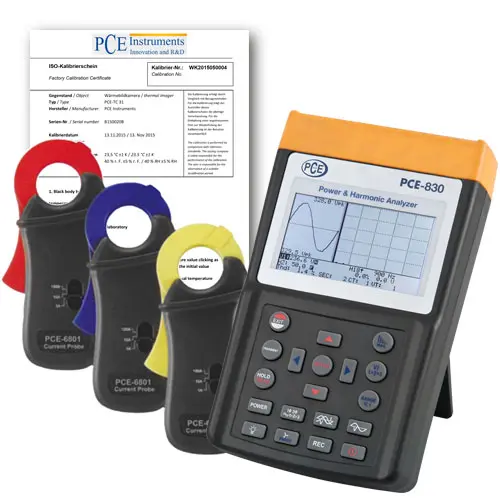

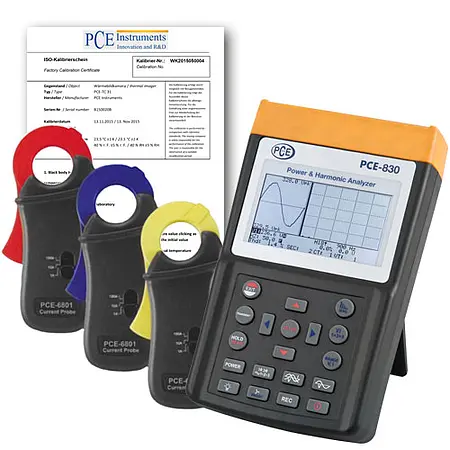

Set 1:
PCE-830-1-ICA + pinza amperometrica PCE-6801 (100A)
- Rilevazione cavo elettrico: Diametro di 30mm
- Selezione range: manuale (1A, 10A, 100A)
- Dimensioni: 210 x 62 x 36 mm
- Peso: 200g

Contenuto

1 x Amperometro PCE-830-1-ICA
3 x Pinze amperometriche PCE-6801
4 x Morsetti isolati
4 x Linee di verifica di sicurezza da 3m
8 x Batterie
1 x Alimentatore
1 x Valigetta
1 x Cavo USB per PC
1 x Software (inglese)
1 x Certificazione ISO (Inglese/Tedesco)
Istruzioni per l'uso (disponibili in download)

Documenti / Downloads

Accessori

Accessori opzionali

Analizzatore di potenza
Adattatore per corrente e potenza PCE-PA-ADP-SCHUKO
294,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Adattatore per misure di corrente e potenza, presa di messa a terra e presa di protezione/contatto. L'adattatore di misura può essere utilizzato per misure di corrente fino a 10A. Per utilizzare l'adattatore di misura basta semplicemente inserirlo nella presa di corrente. Quindi è possibile collegare il dispositivo alla presa con protezione. Le prese integrate da 4 mm consentono il collegamento diretto di un misuratore di potenza elettrica o di un multimetro. Questo è possibile sia per la misura della corrente che della tensione. Inoltre, con questo adattatore di misura, è possibile misurare la corrente indirettamente tramite una pinza amperometrica. Un altro vantaggio di questo adattatore è che è possibile scollegare il dispositivo dalla rete elettrica, senza doverlo staccare.


  • Connessione diretta a misuratori di potenza, multimetri, ecc.
  • Permette una misura di corrente indiretta con pinze amperometriche
Analizzatore di potenza
Pinza amperometrica PCE-6802 (1000A)
661,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Pinza amperometrica PCE-6802 (1000A)

  • Rilevazione cavo elettrico: diametro di 55mm
  • Selezione range: manuale (10A, 100A, 1000A)
  • Dimensioni: 244 x 97 x 46 mm
  • Peso: 600g


Amperometro
Pinza amperometrica PCE-6801 (100A)
649,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Set 1: PCE-830-1 + pinza amperometrica PCE-6801 (100A)

  • Rilevazione cavo elettrico: diametro di 30mm
  • Selezione range: manuale (1A, 10A, 100A)
  • Dimensioni: 210 x 62 x 36 mm
  • Peso: 200g


Misuratore di potenza elettrica
Pinza amperometrica flessibile PCE-3007 (3000A)
695,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Set 3: PCE-830-3 + pinza amperometrica flessibile PCE-3007 (3000A)

  • Rilevazione cavo elettrico: diametro di 170mm
  • Raggio di curvatura minimo: 35mm
  • Lunghezza del cavo elettrico di misura: 610mm
  • Diametro del cavo elettrico di misura: 14mm
  • Dimensioni (Box): 130 x 80 x 43 mm
  • Peso: 410g


Amperometro
Certificazione CAL-PCE-830 (Rapporto di taratura ISO)
594,90 €

Prezzo netto senza spese di spedzione e senza I.V.A.

Taratura di laboratorio e certificato secondo lo standard UNI EN ISO 9001. Nel rapporto di taratura vengono riportati il nome del richiedente e il numero di serie dello strumento uniti alla tolleranza di quest'ultimo.

Il rapporto di taratura ISO viene emesso specificatamente per il cliente e pertanto è esente dal diritto di recesso. (L'immagine non corrisponde all'originale)


Certificazione ISO
