Per termoelementi e termometri di resistenza /
ideale per segnali normalizzati separazione galvanica dell'entrata e
uscita

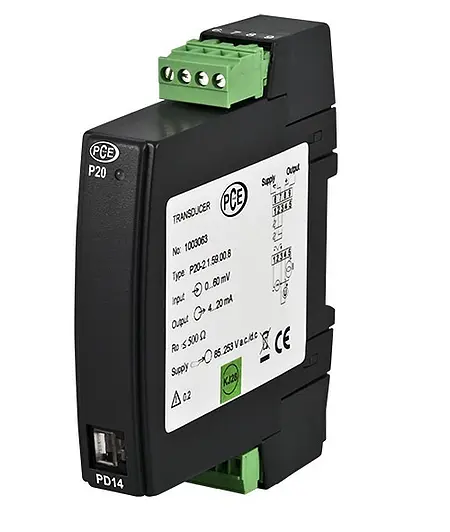

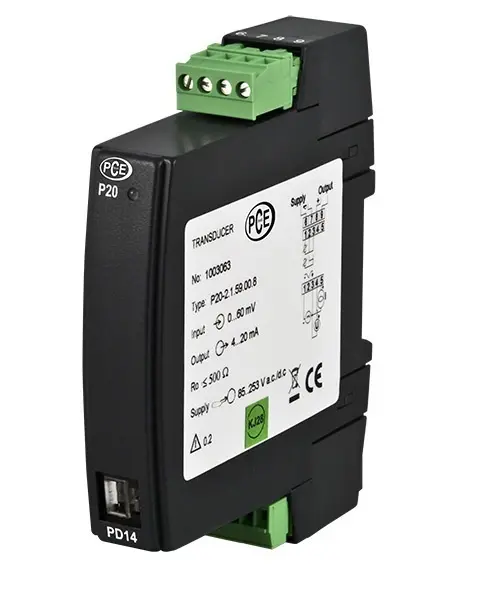

Il trasmettitore di temperatura
PCE-P20-TC-2 è stato pensato per convertire il segnale di differenti
sensori di temperatura in un segnale normalizzato di 4 ... 20 mA. Oltre
ai sensori di temperatura come Pt100, Pt1000 o termoelementi, il
trasmettitore di temperatura può convertire altri differenti tipi di
segnali. Pertanto, il trasmettitore di temperatura si può usare di forma
amplia. Può anche convertire tensioni di -10 ... +10 in differenti scale
di 4 … 20 mA. La entrata, l'uscita e l'alimentazione sono separate
galvanicamente. Il trasmettitore di temperatura dispone di una
compensazione di temperatura propria che è necessaria per convertire
segnali di termoelementi. Pertanto, non è necessario collegare una
compensazione dall'esterno al trasmettitore di temperatura PCE-P20-TC-2.
I parametri del trasmettitore di temperatura si trasferiscono allo
strumento attraverso l'adattatore di programmazione PCE-PD14. Questa
funzione evita una manipolazione indebita del processo. Anche il
software le permette di vedere i valori di misura attuali. Ciò è
vantaggioso soprattutto quando si realizza una configurazione nuova nel
trasmettitore di temperatura ma che non si è ancora collegato al
processo. Con questa funzione previene gli errori.
- Entrate per differenti forme d'onda
- Uscita 4 ... 20 mA
- Programmazione attraverso il software
- Uscite con separazione galvanica
- Striscia di montaggio
- Di scarse dimensioni
Entrata
Pt100, Pt250, Pt500, Pt1000
termoelemento tipo K, J, S, N
Tensione continua
Corrente continua
Resistenza
-200 °C ... 850 °C
-200 °C ... 1200 °C
-10 V ... 10 V
-20 mA ... 20 mA
0 Ω ... 4000 Ω
Uscita
Tensione
Corrente
0 ... 10 V, 10 ... 0 V, 0/1 ... 5 V, 5 ... 1/0 V
0/4 ... 20 mA, 20 ... 0/4 mA
Resistenza di entrata
Tensione
Corrente
> 1 MΩ
12 Ω ± 1%
Resistenza massima nell'uscita
≤ 500 Ω
Isolamento
Entrata e uscita separate galvanicamente
Tensione di alimentazione
20 V ... 40 V AC / DC
Funzioni
mediante adattatore di programmazione
si invia programmato
Temperatura operativa
- 20 °C ... 55 °C
Temperatura din inattività
- 20 °C ... 85 °C
Umidità massima dell'aria
≤ 95 % H.r.
Dimensioni (larghezza x altezza x profondità)
22,5 x 100 x 120 mm
Montaggio
striscia da montaggio di 35 mm
