Il trasduttore di potenza viene impiegato per la rilevazione precisa e il monitoraggio del consumo energetico in impianti elettrici, in particolare in ambito domestico, commerciale e in piccole applicazioni industriali. È adatto all'analisi dei circuiti elettrici e all'ottimizzazione del consumo energetico in tempo reale.

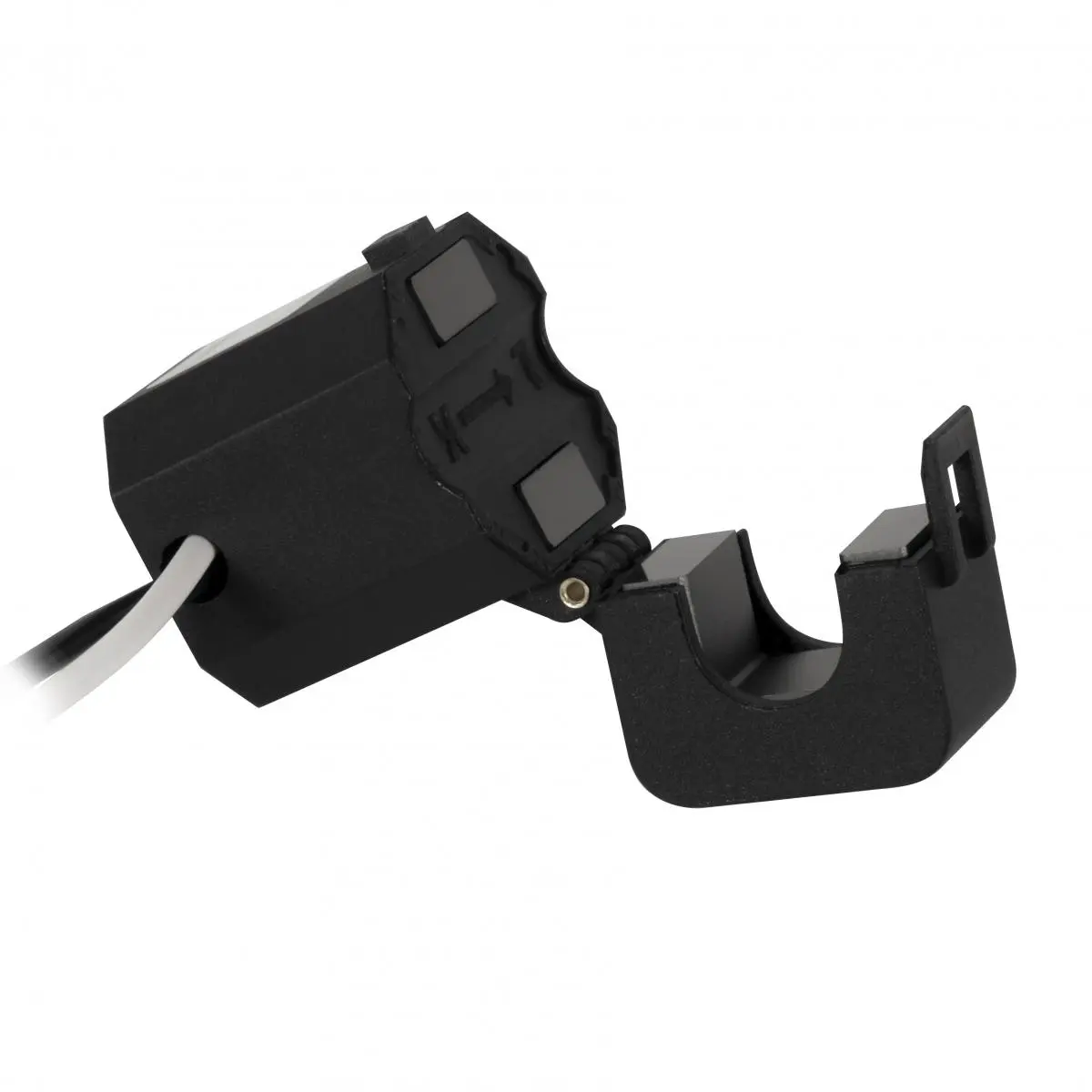

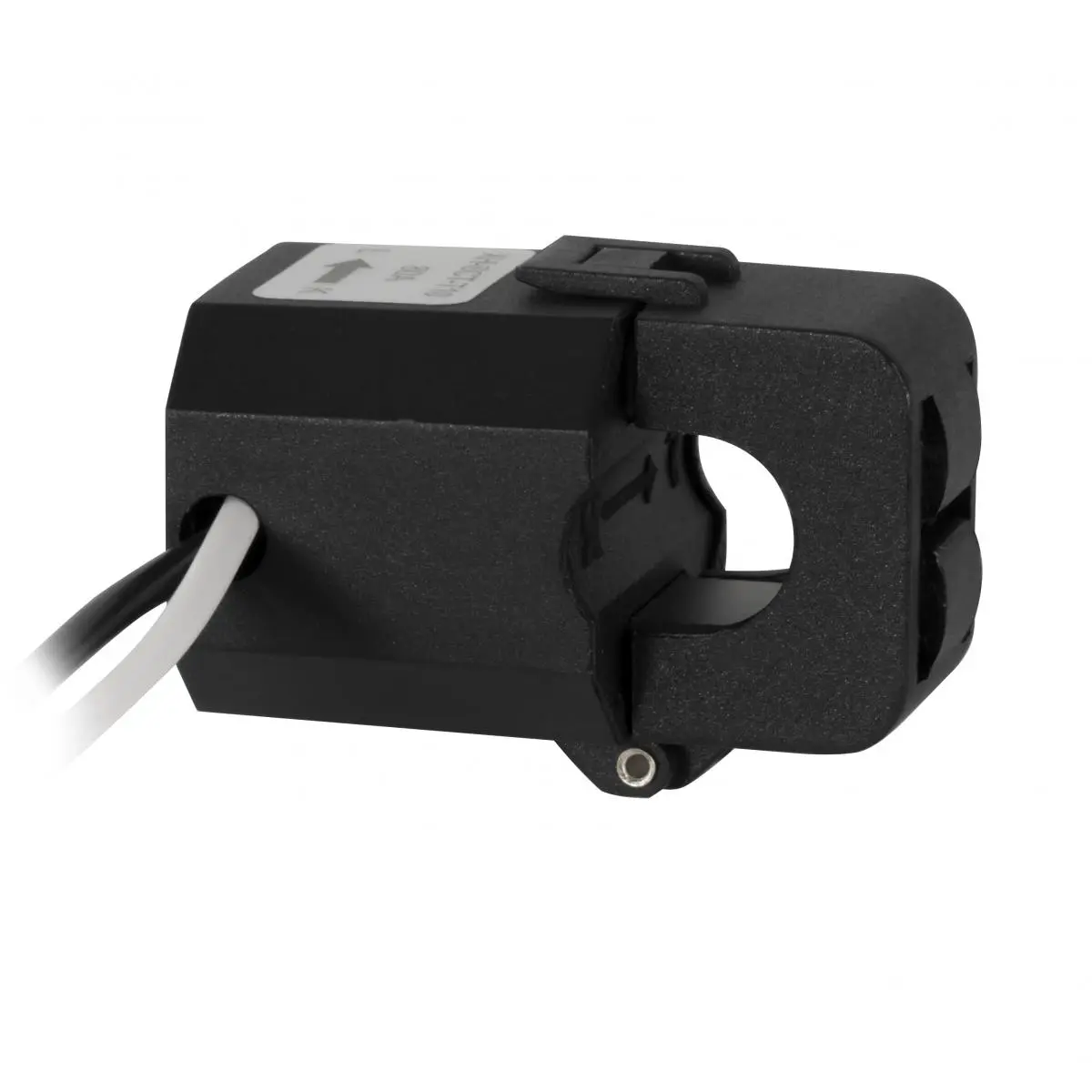

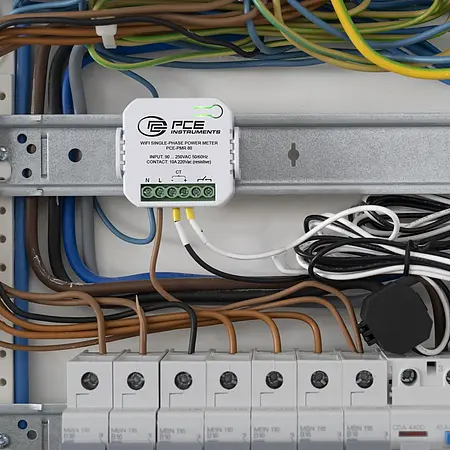

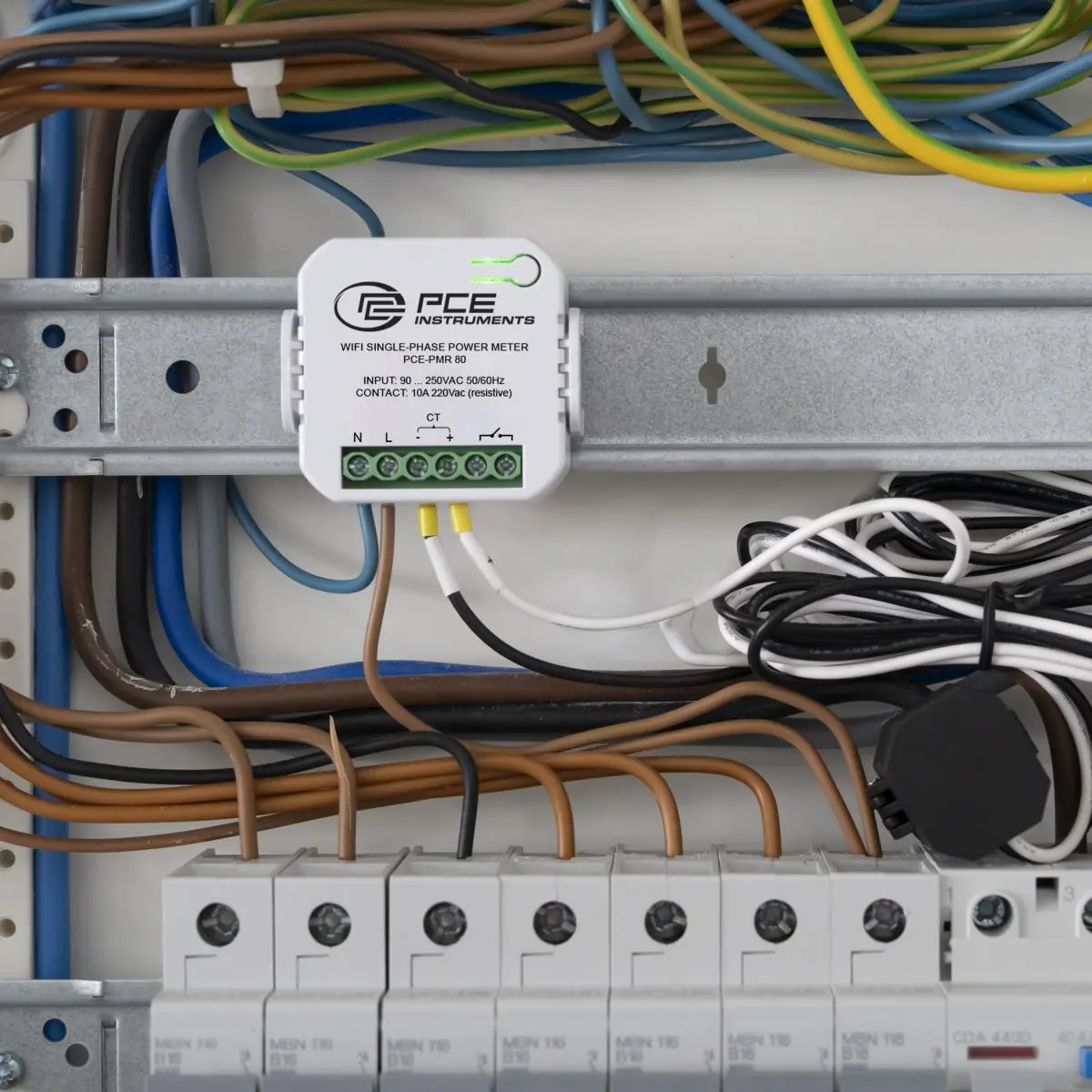

Il trasduttore di potenza funziona con un trasformatore di corrente Split Core da 80 A, che copre un campo di misura della corrente fino a 80 A. La misurazione della corrente avviene senza contatto tramite i trasformatori di corrente, facendo passare i conduttori da misurare attraverso le aperture dei trasformatori. La misurazione della tensione avviene tramite la tensione di alimentazione del dispositivo. Dai valori rilevati di corrente e tensione, il dispositivo calcola la potenza attuale e il consumo energetico e visualizza chiaramente questi valori. L'installazione avviene in modo semplice e rapido nel quadro elettrico su guida DIN.

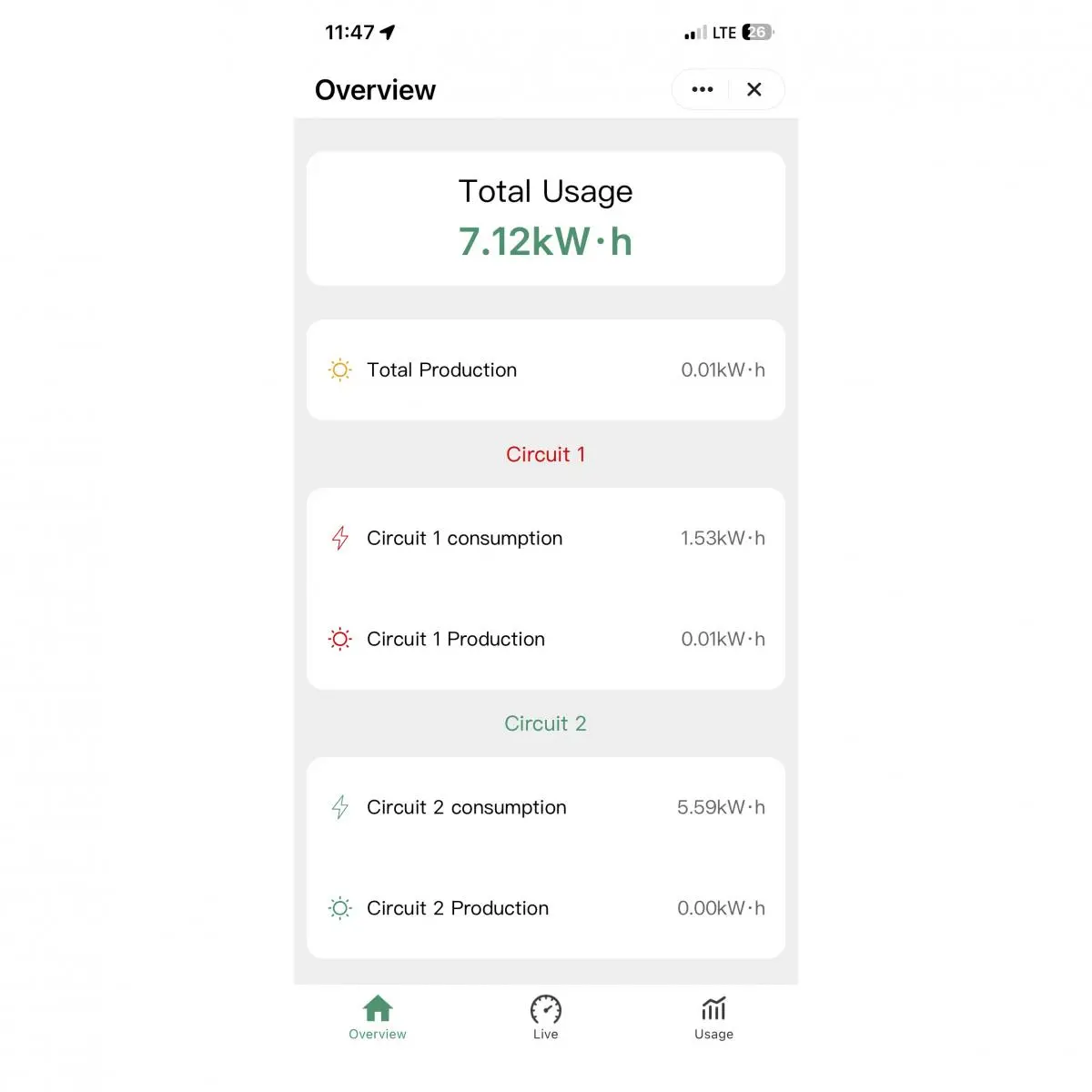

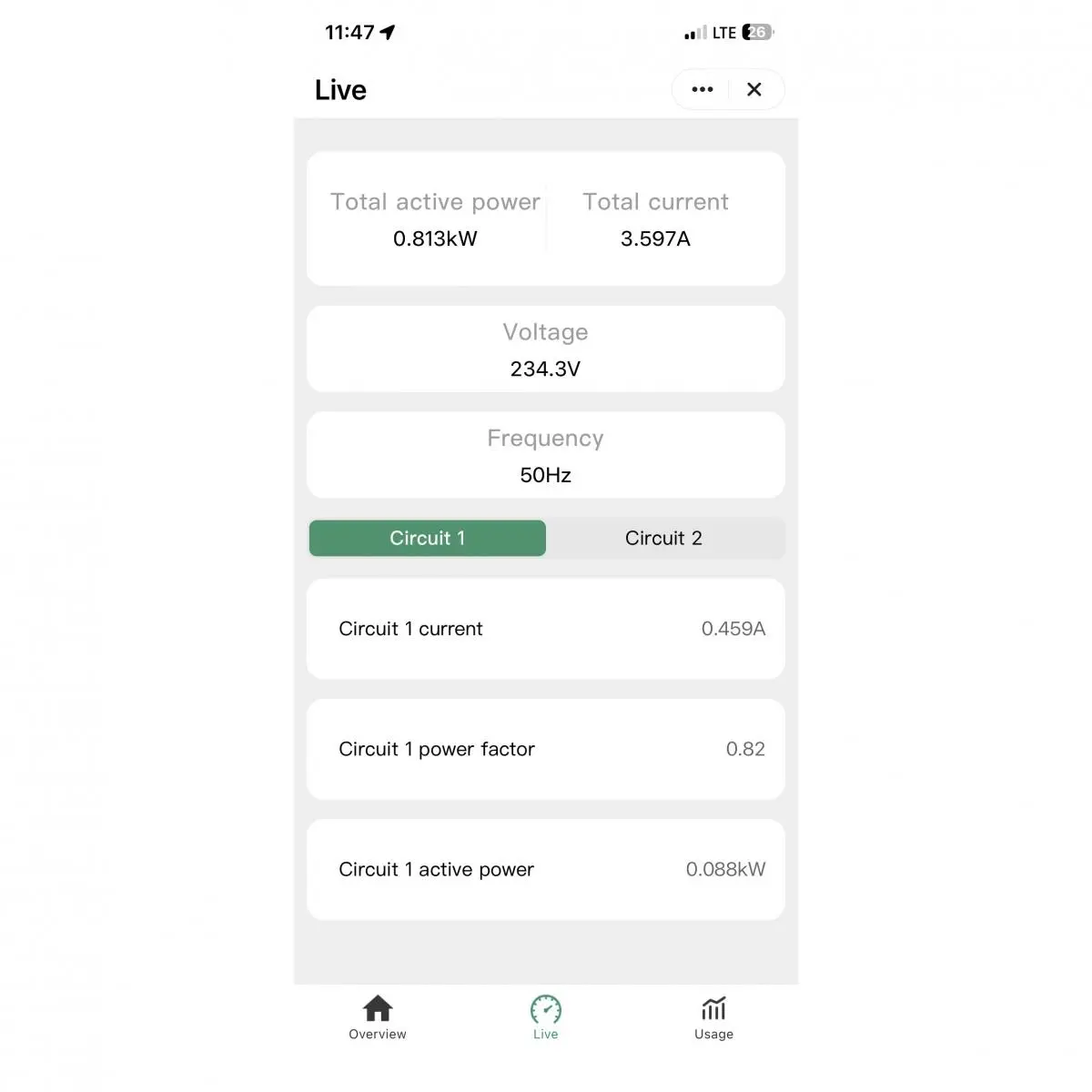

I dati di misura rilevati vengono trasmessi dal trasduttore di potenza via WLAN (2,4 GHz) a un'app (Tuya / Smart Life) e lì visualizzati in tempo reale. Inoltre, i dati vengono memorizzati nell'app o nel relativo sistema Tuya e possono essere analizzati ed esportati come valori storici di consumo per ora, giorno, mese o anno. Il dispositivo stesso non memorizza internamente dati storici a lungo termine, ma trasmette i valori di misura all'app o al cloud per la memorizzazione e l'analisi. L'aggiornamento dei valori di misura avviene a intervalli regolari di circa 15 secondi.
Grazie all'integrazione smart home, il dispositivo può essere integrato nei sistemi Tuya esistenti e monitorato da remoto. Il trasduttore di potenza è adatto a proprietari di casa, elettricisti, consulenti energetici e utenti professionali che desiderano monitorare, analizzare e ottimizzare a lungo termine il proprio consumo elettrico. Il trasduttore di potenza offre così una soluzione affidabile per il monitoraggio energetico intelligente.
| Corrente alternata AC | |
| Campo di misura | 0 ... 1 A |
| Risoluzione | 0,001 A |
| Precisione | ±2 %del valore |
| Gamma di frequenza | 50 ... 60 Hz |
| Corrente alternata AC | |
| Campo di misura | 1 ... 80 A |
| Risoluzione | 0,001 A |
| Precisione | ±1 % del valore |
| Gamma di frequenza | 50 ... 60 Hz |
| Sensor | |
| lunghezza del cavo | 100 cm |
| Dimensione | Diametro massimo del cavo: 10 mm |
| Specifiche tecniche generali | |
| Uscite | Uscita di commutazione 10 A / 220 V AC |
| lunghezza del cavo | 90 m |
| Frequenza | 2,4 GHz |
| Interface | WLAN |
| Standard wireless | 802.11b, 802.11g, 802.11n |

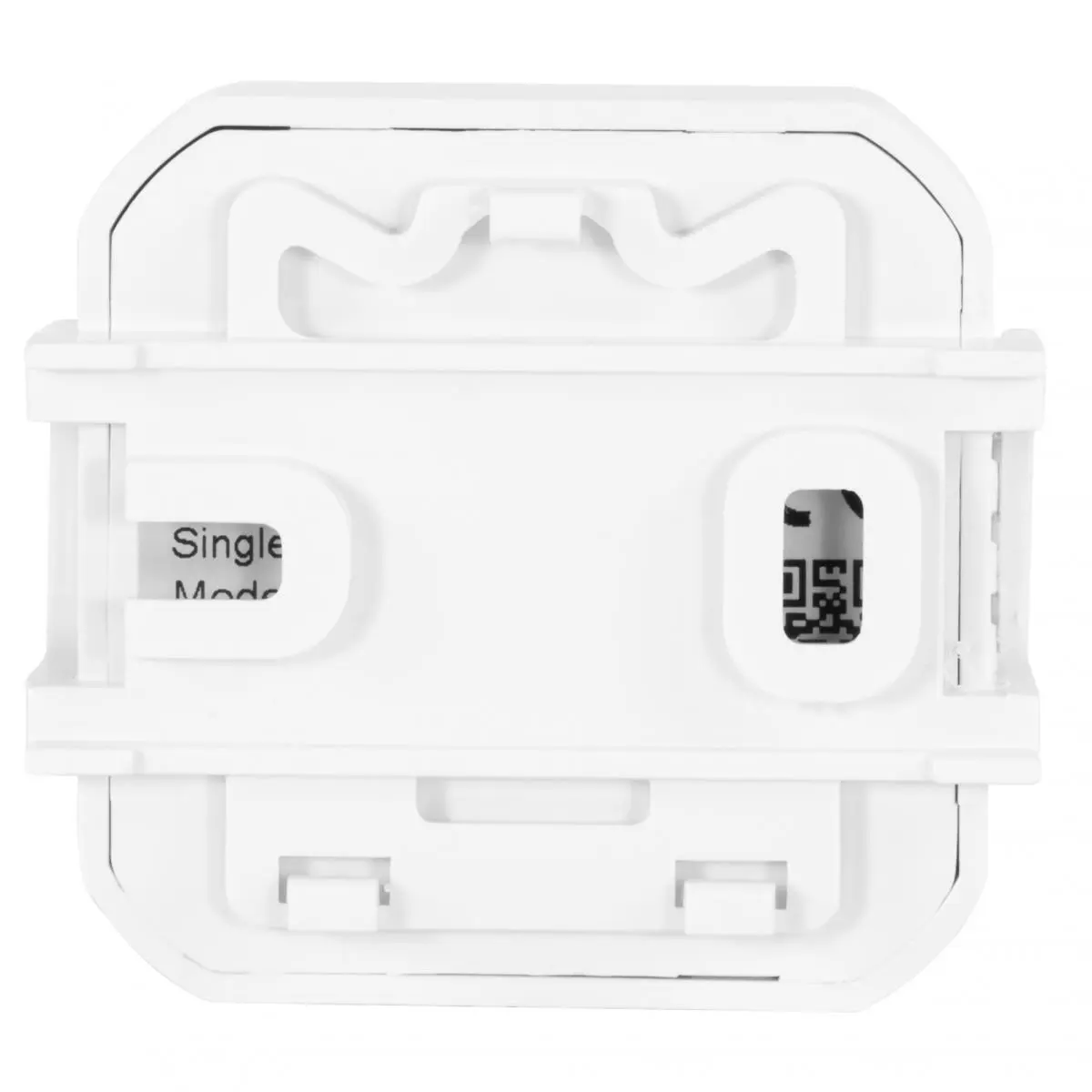

| Montaggio | Guida DIN da 35 mm |
| Intervallo di misurazione | 15 s |
| Classe di protezione (dispositivo) | IP20 |
| Alimentazione | 90 ... 250 V AC | 50/60 Hz |
| Condizioni operative | -20 ... 55 °C , 0 ... 90 % U.R. |
| Condizioni di stoccaggio | -20 ... 55 °C , 0 ... 90 % U.R. |
| Dimensioni ( L x L x A ) | 45 x 45 x 19 mm |
| Peso | 39 g |
