Funzioni | |
Controllo PE (conduttore di protezione) | Presente, errore |
Simulazione PP (codifica del cavo di ricarica) | Aperto, 13 A, 20 A, 32 A, 63 A |
Simulazione CP (linea di comunicazione) | A, B, C, D, errore |
Uscite (solo per test) | |
Collegamento di misurazione | L1, L2, L3, N, PE Max. 250 / 430 V AC, 10 A Connettore |
Connessione Schuko | Max. 250 V AC, 10 A |
Fusibile connessione Schuko | Fusibile F 10 A / 250 V, 5 x 20 mm |
Uscita del segnale CP | ±12 V PWM |
Altre specifiche tecniche | |
Tensione di ingresso | Monofase: 250 V AC / Trifase 430 V AC, 50/60 Hz, max. 10 A |

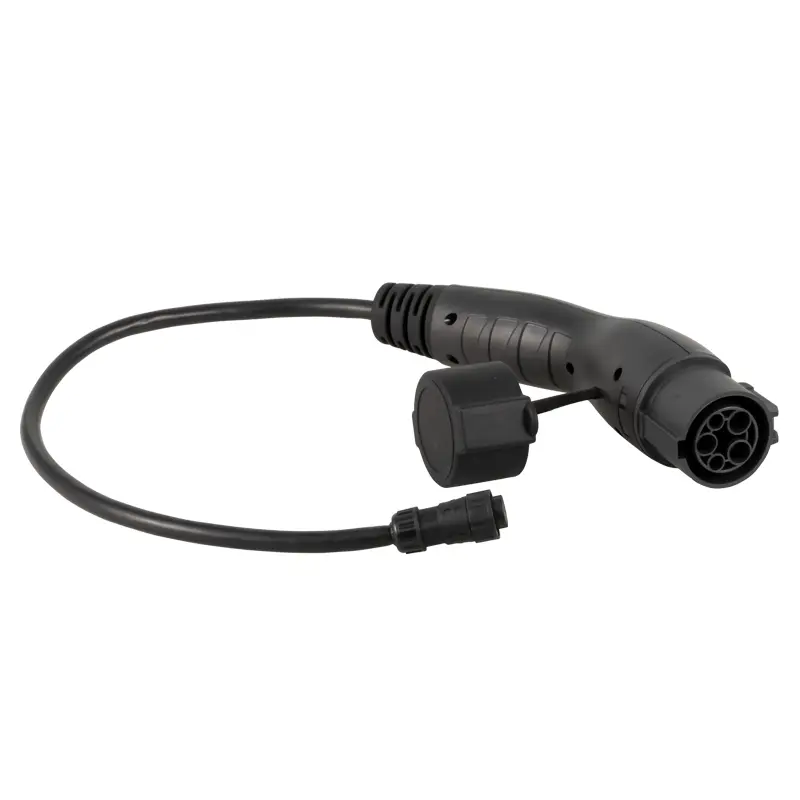

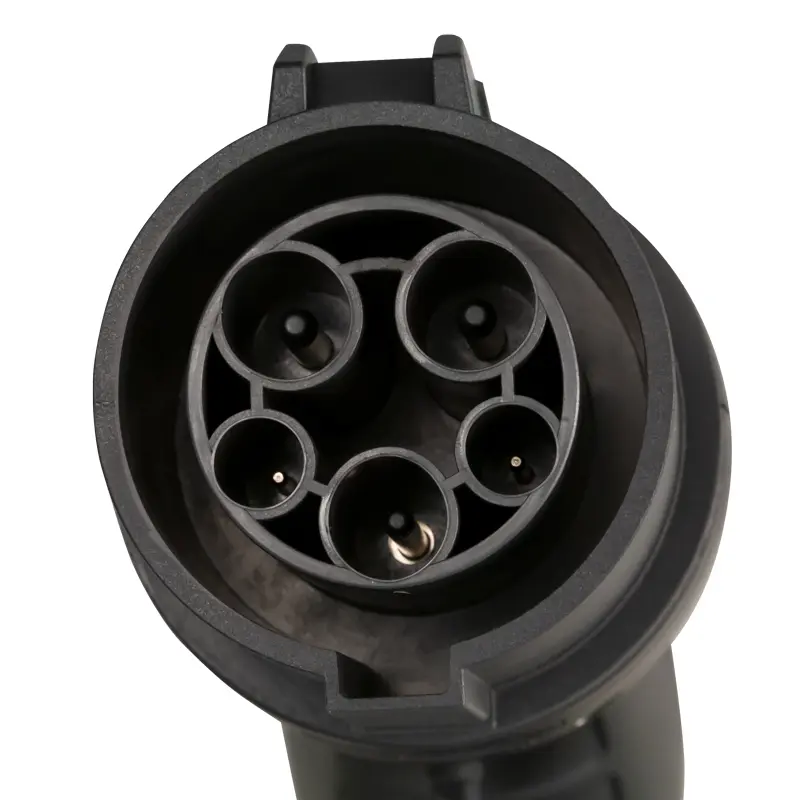

Presa Tipo 1 | Modalità di ricarica AC 3, compatibile con IEC62196-1 Tipo 1 o SAE J1772 con connessione da veicolo (Tipo 1, 5 pin, Monofase) |

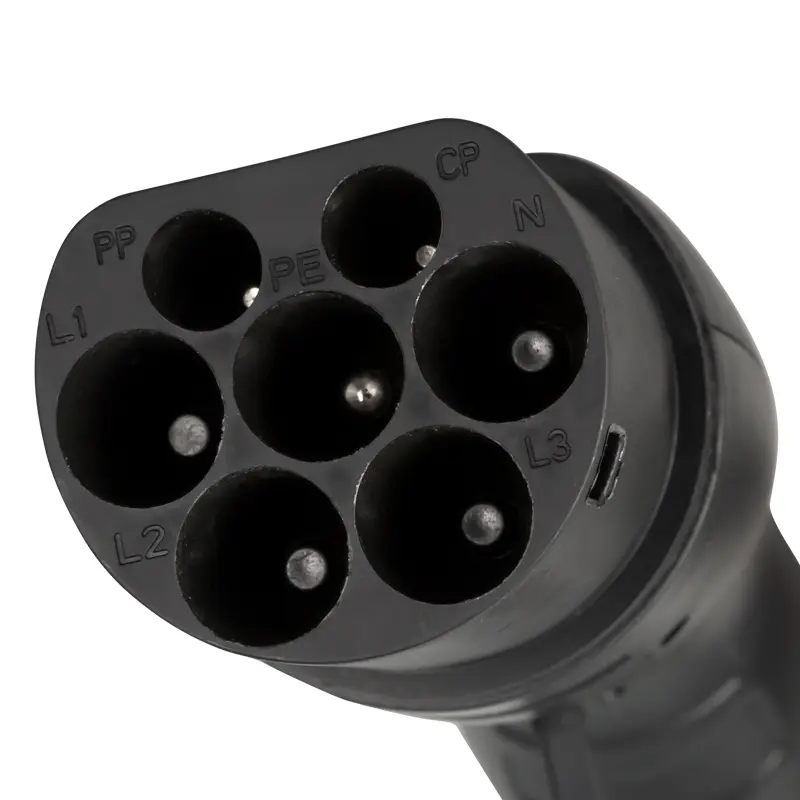

Presa Tipo 2 | Modalità di ricarica AC 3, compatibile con IEC62196-2 Tipo 1 o SAE J1772 con connessione da veicolo (Tipo 2, 7 pin, Trifase) |
Categoria di misurazione | CAT II 300V |
Grado di protezione | IP54 |
Grado di inquinamento | 2 |
Condizioni operative | 0 ... 40 °C, 10 ... 85% U.R. senza condensa |
Condizioni di stoccaggio | -10 ... 50 °C, 10 ... 60% U.R. senza condensa |
Altitudine massima operativa | Max. 2000 m |

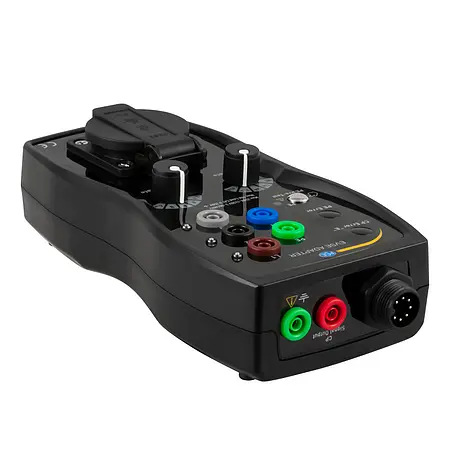

Dimensioni (solo dispositivo portatile) | 277 x 109 x 63 mm |
Peso | Circa 1 kg |
