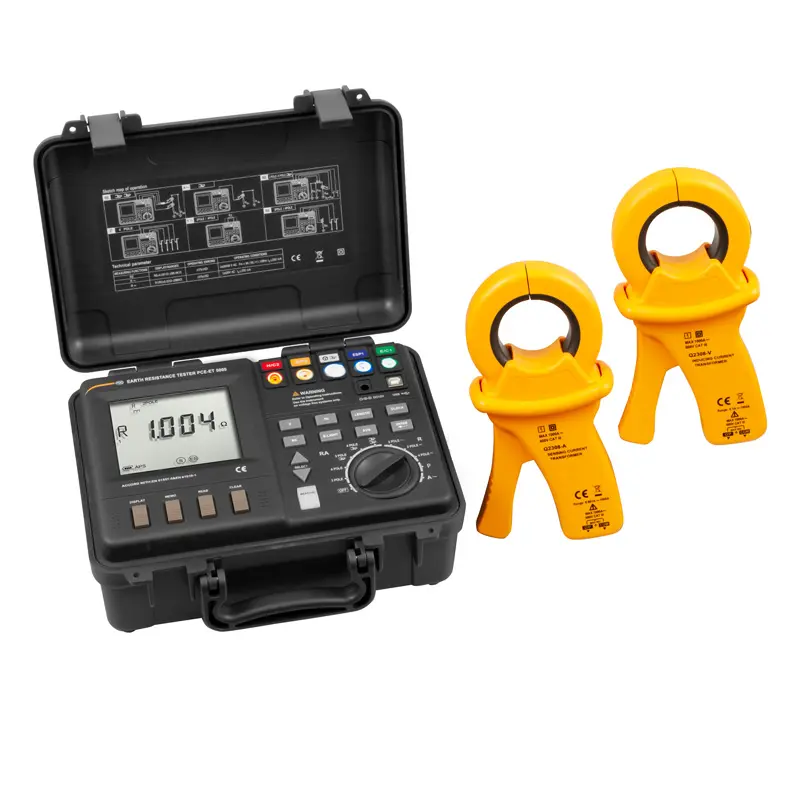

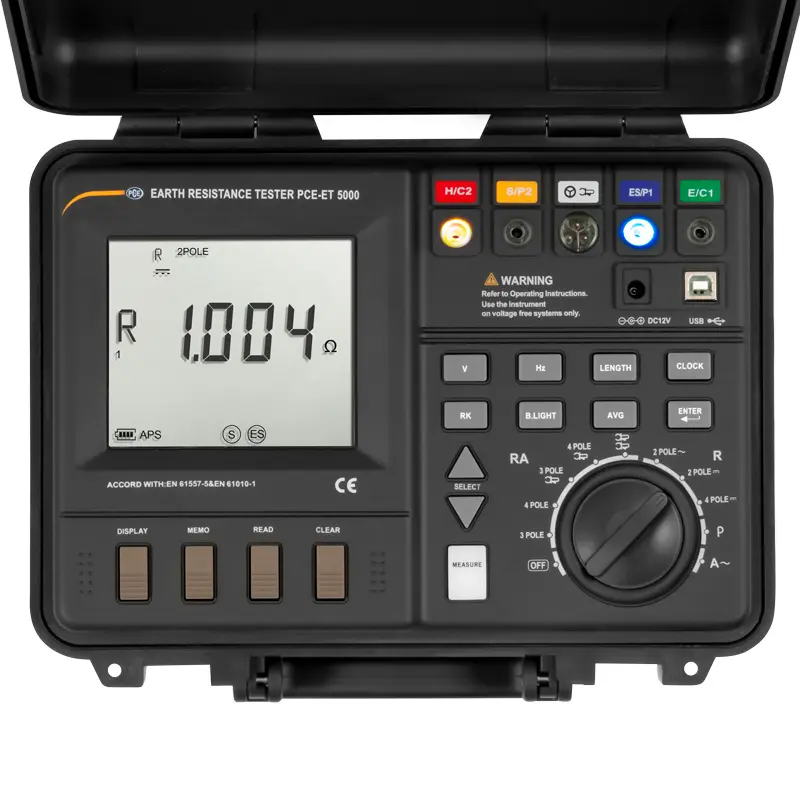

Tester VDE PCE-ET 5000

Codice articolo: PCE-ET 5000

GTIN (EAN): 4250348719126

Descrizione

Tester VDE con memoria / Uso mobile grazie alla batteria / Misura della resistenza / Verifica del conduttore di protezione / Aiuto visivo per il collegamento / Controllo del parafulmine / Display retroilluminato / Controllo della corrente, tensione, e frequenza parassita

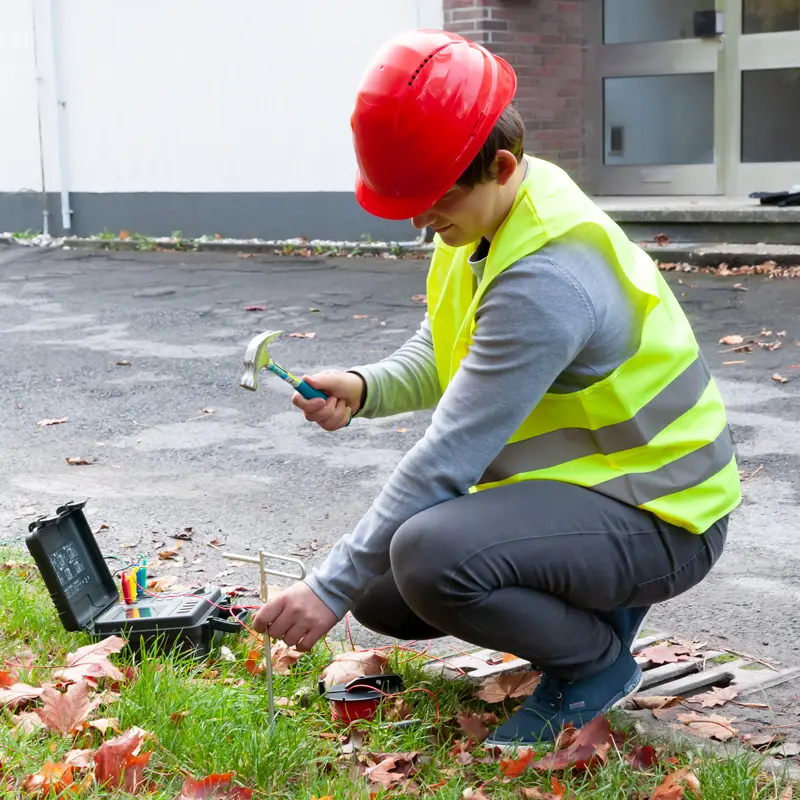

Il tester VDE è un dispositivo che misura la resistenza e può essere usato come strumento versatile. Con questo tester VDE è possibile effettuare differenti misure di resistenza. Ad esempio, questo tester VDE consente di effettuare una misura della resistenza normale a 2 o 4 poli. È possibile misurare anche la resistenza di terra. Per effettuare una misura di terra si usano i picchetti contenuti nella fornitura. I picchetti vengono facilmente collegati al tester VDE tramite il cavo da 20 m.

Altra funzione importante è la misura della resistenza, ad esempio di un parafulmine. Questa misura consente di controllare il parafulmine di edifici come scuole o università. La misura è estremamente importante per garantire che i fulmini vengano scaricati a terra. Con questo tester VDE, quindi, è possibile controllare se il parafulmine è correttamente messo a terra e se ha il valore di resistenza corretto, in modo che la scarica cada a terra.

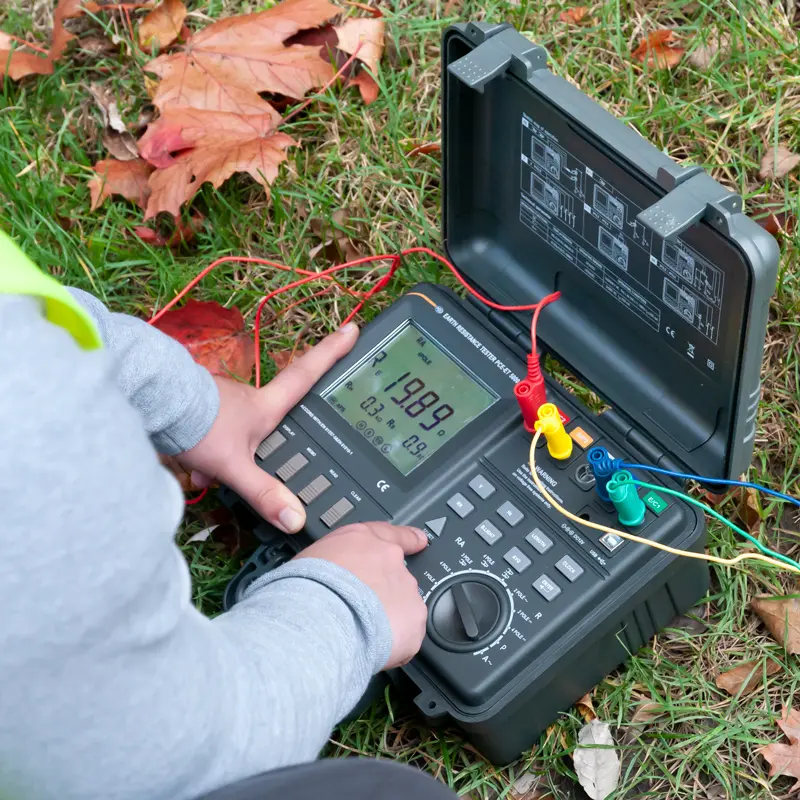

Per garantire una misura corretta, il tester VDE ha una funzione integrata per controllare i collegamenti. Quando l'utente seleziona una funzione di misura determinata, si illuminano le connessioni necessarie. Se si collega erroneamente un cavo, il tester VDE emetterà un segnale acustico o visivo. Inoltre, il tester VDE non effettuerà la misura fino a quando è tutto correttamente collegato. Grazie a questo tester VDE intelligente, gli errori di collegamento possono essere limitati al massimo. Il tester VDE dispone inoltre di una memoria che consente di trasferire i valori a un PC per la successiva analisi.

Caratteristiche

- Uso mobile grazie all'uso delle batterie
- Memoria di dati per analisi successiva sul PC
- Guida alla visiva connessione
- Allarme in caso di collegamento erroneo
- Misura diretta e indiretta della resistenza
- Corrente, tensione e frequenza parassita

Specifiche tecniche

Resistenza di terra a 3 poli
Tensione di prova	20, 48 V AC
Frequenza di prova	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corrente di corto circuito	250 mA
Durata della prova	26 secondi
Sonde a resistenza Rs	<100 kΩ
Resistenza di messa a terra ausiliaria Rh	<100 kΩ
Risoluzione	0,001 Ω
Range di misura Re	0,02 Ω ... 300 kΩ
Precisione	±(5% + 10 digit)
Ust	<24 V
Fst	16 ... 400 Hz
La precisione viene garantita con 0 ... 28 °C, <80 % U.R. (senza condensa). Tempo di risposta <15 secondi (il tempo richiesto per ottenere una precisione indicata, dopo l'inizio della misura e con la funzione di valore medio disattivata.)

Resistenza di terra a 4 poli
Tensione di prova	20, 48 V AC
Frequenza di prova	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corrente di corto circuito	250 mA
Durata della prova	30 secondi
Sonde a resistenza Rs	<100 kΩ
Resistenza di messa a terra ausiliaria Rh	<100 kΩ
Risoluzione	0,001 Ω
Range di misura Re	0,02 Ω ... 300 kΩ
Precisione	±(5% + 10 digit)
Ust	<24 V
Fst	16 ... 400 Hz
La precisione viene garantita con 0 ... 28 °C, <80 % U.R. (senza condensa). Tempo di risposta <25 secondi (il tempo richiesto per ottenere una precisione indicata, dopo l'inizio della misura e con la funzione di valore medio disattivata.)

Resistenza di terra a 3 poli con pinze amperometriche
Tensione di prova	20, 48 V AC
Frequenza di prova	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corrente di corto circuito	250 mA
Durata della prova	26 secondi
Sonde a resistenza Rs	<100 kΩ
Resistenza di messa a terra ausiliaria Rh	<100 kΩ
Risoluzione	0,001 Ω
Range di misura Re	0,02 Ω ... 20 kΩ
Precisione	±(5% + 10 digit)
Ust	<24 V
Fst	16 ... 400 Hz
La precisione viene garantita con 0 ... 28 °C, <80 % U.R. (senza condensa). Tempo di risposta <25 secondi (il tempo richiesto per ottenere una precisione indicata, dopo l'inizio della misura e con la funzione di valore medio disattivata.) Se la corrente nella pinza è troppo bassa, è possibile che la misura si interrompa.

Resistenza di terra a 4 poli con pinze amperometriche
Tensione di prova	20, 48 V AC
Frequenza di prova	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corrente di corto circuito	250 mA
Durata della prova	26 secondi
Sonde a resistenza Rs	<100 kΩ
Resistenza di messa a terra ausiliaria Rh	<100 kΩ
Risoluzione	0,001 Ω
Range di misura Re	0,02 Ω ... 20 kΩ
Precisione	±(5% + 10 digit)
Ust	<24 V
Fst	16 ... 400 Hz
La precisione viene garantita con 0 ... 28 °C, <80 % U.R. (senza condensa). Tempo di risposta <25 secondi (il tempo richiesto per ottenere una precisione indicata, dopo l'inizio della misura e con la funzione di valore medio disattivata.) Se la corrente nella pinza è troppo bassa, è possibile che la misura si interrompa.

Resistenza di terra solo con pinze amperometriche
Tensione di prova	48 V AC
Frequenza di prova	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corrente di corto circuito	250 mA
Durata della prova	26 secondi
Range di misura Re	0,02 Ω ... 150 Ω
Risoluzione	0,001 Ω
Precisione	±(5% + 10 digit)
Ust	<24 V
Fst	16 ... 400 Hz
La precisione viene garantita con 0 ... 28 °C, <80 % U.R. (senza condensa). Tempo di risposta <25 secondi (il tempo richiesto per ottenere una precisione indicata, dopo l'inizio della misura e con la funzione di valore medio disattivata.) Se la corrente nella pinza è troppo bassa, è possibile che la misura si interrompa.

Resistenza di terra
Tensione di prova	20, 48 V AC
Frequenza di prova	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corrente di corto circuito	250 mA
Durata della prova	26 secondi
Risoluzione	0,001 Ω * m
Range di misura Re	0,02 Ω ... 1000 kΩ * m
Precisione	±(5% + 10 digit)

Misura della resistenza (AC) a 2 poli
Tensione di prova	20 V AC
Frequenza di prova	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corrente di corto circuito	250 mA
Durata della prova	26 secondi
Range di misura Re	0,02 Ω ... 300 kΩ
Risoluzione	0,001 Ω
Precisione	±(5% + 10 digit)
Ust	<24 V
Fst	16 ... 400 Hz

Misura della resistenza (DC) a 2 poli
Tensione di prova	20 V DC
Corrente di cortocircuito	250 mA
Durata della prova	26 secondi
Range di misura Re	0,02 ... 3 kΩ
Risoluzione	0,001 Ω
Precisione	±(5% + 10 digit)
Ust	<3 V
Fst	16 ... 400 Hz

Misura della resistenza (DC) a 4 poli
Tensione di prova	20 V DC
Corrente di cortocircuito	250 mA
Durata della prova	26 secondi
Range di misura Re	0,02 Ω ... 3 kΩ
Risoluzione	0,001 Ω
Precisione	±(5% + 10 digit)
Ust	<3 V
Fst	16 ... 400 Hz

Compensazione di linea
Tensione di prova	20, 48 V AC
Frequenza di prova	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corrente di cortocircuito	250 mA
Durata della prova	26 secondi
Risoluzione	0,001 Ω
Range di misura Re	0,02 Ω ... 30 Ω
Precisione	±(3% + 10 digit)
Ust	<24 V
Fst	16 ... 400 Hz

Tensione parassita
Range di misura	±50 V DC 1 ... 50 V AC
Risoluzione	0,1 V
Precisione	±(5% + 5 digit)

Corrente parassita
Range di misura	20 mA ... 2 A
Risoluzione	1 mA
Precisione	±(5% + 5 digit)

Frequenza parassita
Range di misura	16 ... 400 Hz
Risoluzione	1 Hz
Precisione	±(1% + 10 digit)

Altre specifiche
Memoria	100 valori
Condizioni operative	0 ... 40 °C, <80 % U.R. (senza condensa)
Condizioni operative per caricare la batteria	10 ... 40 °C, <80 % U.R. (senza condensa)
Condizioni di stoccaggio	-10 ... 50 °C, <90 % U.R. (senza condensa)
Condizioni di stoccaggio della batteria	-20 ... 30 °C, <80 % U.R. (senza condensa)
Altitudine per stoccaggio	<12.000 m sul livello del mare
Altitudine operativa	<2.000 m sul livello del mare
Diametro morsetti	51 mm
Display	LCD retroilluminato, 9999 digit
Indicazione overrange superiore	> LIMIT
Indicazione overrange inferiore	-
Frequenza di misura della resistenza di terra / Corrente di fuga	1 Hz (la funzione media è attivata: 1 valore ogni 4 secondi)
Frequenza di misura della tensione	2 Hz
Frequenza di misura della tensione parassita	4 Hz
Frequenza di misura della frequenza parassita	1 Hz
Frequenza di misura della corrente parassita	1 Hz
Interfaccia	Collegamento misuratore: E, ES, S, H, collegamento pinza, USB-B, collegamento per carica
Alimentazione con batterie standard	6 x Batterie da 1,5V D LR14
Alimentazione con batteria ricaricabile	1 x Batteria a nichel e idruro di metallo 7,2V
Alimentazione con alimentatore	Ingresso: 100 ... 240V, 50 ... 60 Hz Uscita: 12V, 3A
Potenza assorbita max. con alimentatore	15 VA
Potenza assorbita max. con batterie	6 VA
Durata operativa con batteria ricaricabile	Circa 5 ore
Durata operativa con batterie standard	Circa 9 ore (retroilluminazione spenta)
Tensione di ingresso max.	250V AC, 50 ... 400 Hz
Tensione di ingresso max. in relazione alla terra	300V rms (CAT III)
Isolamento elettrico	6880V AC: 15 secondi
Protezione da sovratensione	250V AC tra i collegamenti
Dimensioni	260 x 125 x 280 mm
Peso	Circa 2,5 kg
Normative	Sicurezza: EN61010-1:2001, EN61010-031:2002, Grado di inquinamento: 2, CAT III 300V EMC: EN61000-3-2:2000, IEC61326-1:1997 A

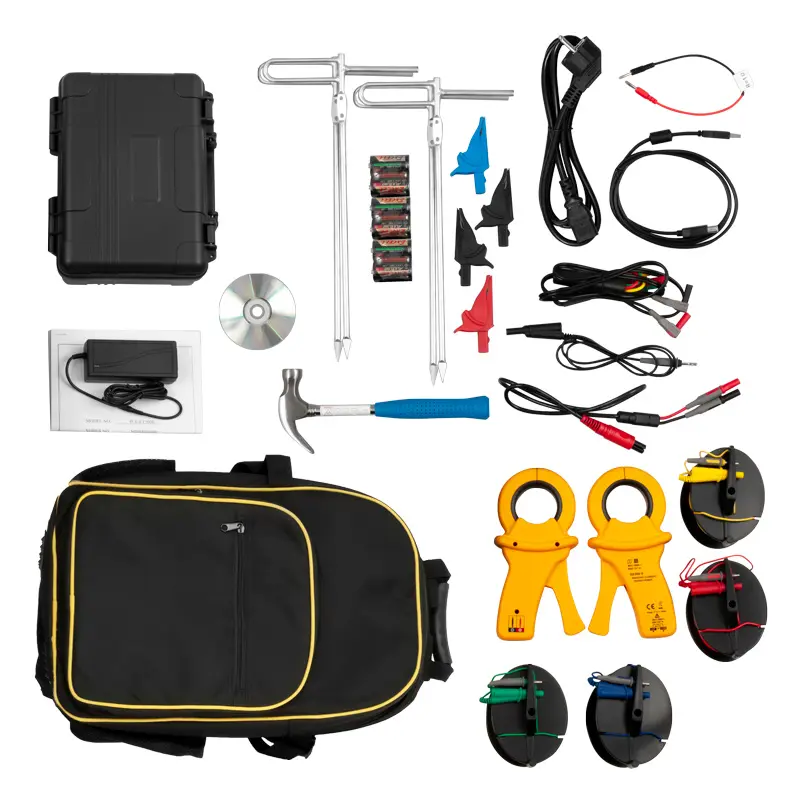

Contenuto

1 x Tester VDE PCE-ET 5000
4 x Pinze a coccodrillo
1 x Caricabatteria
1 x Cavo USB
4 x Puntali
1 x Cavo di tensione per pinza
1 x Cavo di corrente per pinza
6 x Batterie da 1,5 V,
2 x Pinze amperometriche
1 x Batteria ricaricabile
4 x Picchetti
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
