Misuratore su guida DIN

Consigli per l'acquisto di un misuratore su guida DIN

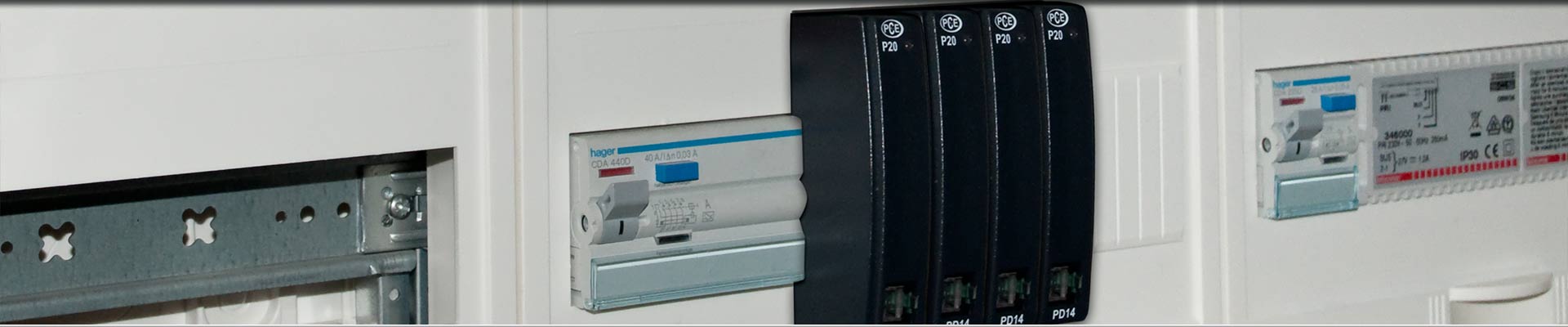

Le guide DIN non sono utilizzate solo come guide di montaggio negli armadi di comando e nelle scatole di commutazione per le installazioni elettriche e di rete. Le guide profilate, che assomigliano a un cappello in sezione, sono adatte, tra l'altro, per il montaggio semplice e chiaro di dispositivi di misura per il monitoraggio dei processi. Un misuratore su guida DIN è già predisposto per il montaggio sulla guida DIN grazie alla sua struttura. Grazie a rientranze opportunamente sagomate e a componenti a molla sul retro dell'alloggiamento, le unità possono essere comodamente agganciate alla guida del cappello superiore, spostate a piacere e bloccate nella posizione selezionata. Se necessario, le unità possono essere facilmente rimosse. A causa del gran numero di utilizzi possibili, esistono diverse varianti di guide di montaggio e fissaggio. La norma DIN EN 60715 (2018/07) o la norma VDE 0660 Parte 520 (2018-07) specificano le guide di montaggio standardizzate per il fissaggio meccanico dei dispositivi elettrici nei quadri elettrici. Questo include guide per cappelli a cilindro di varie dimensioni e di vari materiali. Queste guide DIN possono essere utilizzate per l'installazione di temporizzatori, relè, interruttori di carico, interruttori automatici e contattori, nonché per il montaggio di contatori di elettricità, trasduttori e trasduttori di misura, che sono adatti come misuratori su guida DIN grazie al loro design della custodia.

Dimensioni importanti per un misuratore su guida DIN
Poiché i requisiti per le grandezze da misurare e per la visualizzazione e l'inoltro dei dati misurati sono molto diversi, i dispositivi da installare differiscono sotto molti aspetti, comprese le dimensioni. Quasi sempre, lo spazio previsto sul pannello di controllo, sulla parete o nell'armadio di comando deve essere utilizzato nel modo più efficace possibile e i dispositivi devono essere disposti in modo da essere il più possibile chiari e facili da controllare. Pertanto, è necessario chiarire innanzitutto le seguenti dimensioni:

- la larghezza della guida del cappello superiore
- le dimensioni dell'unità in larghezza, altezza e profondità
- le dimensioni del display o della superficie operativa

Nel caso di un misuratore su guida DIN che deve essere alloggiato insieme a molti altri componenti in uno spazio limitato, è necessario prestare attenzione non solo alla larghezza della guida DIN a cui è destinato, ma anche alla larghezza, all'altezza e alla profondità del dispositivo. Se i dispositivi con indicazione diretta o azionamento manuale devono essere montati in scatole o involucri per interruttori e devono essere sempre accessibili, è importante anche stabilire quale apertura nel coperchio deve essere prevista per la lettura e l'azionamento del dispositivo.

Misuratori su guida DIN con o senza display
A seconda dell'uso previsto e del luogo di installazione, è possibile scegliere tra modelli con o senza visualizzazione diretta sull'unità. I dispositivi senza opzione di visualizzazione trasmettono immediatamente i dati di misura per visualizzarli o valutarli altrove, li memorizzano per una successiva interrogazione o attivano segnali di commutazione al raggiungimento di valori limite definiti. Per un misuratore su guida DIN con opzione di visualizzazione, è necessario distinguere tra:

- LED di segnalazione colorato
- campi informativi illuminati
- campo di visualizzazione numerico e
- campo di visualizzazione alfanumerico

I LED colorati sul dispositivo di misurazione della rotaia superiore possono, ad esempio, indicare che il dispositivo sta registrando o trasmettendo i valori misurati. Tuttavia, i display a colori e i campi informativi illuminati sono particolarmente adatti a segnalare in ambienti rumorosi il raggiungimento dei limiti di allarme impostati per i valori misurati o la presenza di malfunzionamenti. Per quanto riguarda il pannello del display, è necessario assicurarsi che il display sia facilmente riconoscibile in termini di luminosità e contrasto e di dimensioni dei caratteri. Nel caso di un misuratore su guida DIN con diverse funzioni di misura, non devono essere visualizzati solo i valori numerici, ma anche informazioni aggiuntive sulla variabile misurata o sulla sua unità.

Alimentazione, condizioni operative, classe di protezione IP e protezione dagli urti, un misuratore su guida DIN viene solitamente utilizzato per misure continue e nella maggior parte dei casi viene alimentato con la tensione necessaria tramite cavo. Quando si sceglie un modello di dispositivo, è importante considerare la tensione di alimentazione disponibile nel luogo di installazione. Spesso sono disponibili varianti per la tensione DC e AC, ciascuna per diversi valori di tensione.

Come per altri dispositivi, anche per il misuratore su guida DIN è necessario prestare attenzione che la struttura sia adatta alle condizioni ambientali del luogo di installazione. Questo vale per la temperatura e l'umidità, nonché per l'esposizione a umidità, polvere e corpi estranei. Se esiste il rischio di sollecitazioni meccaniche esterne contro le quali l'alloggiamento dell'unità non può essere protetto con altre misure, è necessario utilizzare un modello con classificazione di resistenza agli urti IK.

Impostazioni dei parametri, interfacce e memoria dell'unità di misura su guida DIN
Dopo il collegamento, i modelli con tasti operativi e display possono di solito essere configurati direttamente per le specifiche condizioni di applicazione. Con altri tipi di dispositivi, si utilizza un adattatore a questo scopo oppure il misuratore su guida DIN viene collegato a un computer tramite un'interfaccia dati, ad esempio RS-232, e impostato sui valori desiderati mediante un software di configurazione.

Con un misuratore su guida DIN, è necessario prestare attenzione non solo al tipo di ingressi di misura e di uscite di segnale o di dati, ma anche, se lo spazio disponibile sul sito di installazione è ridotto, alla loro posizione esatta e alle sezioni trasversali massime che possono essere collegate. Spesso le specifiche del dispositivo indicano anche la distanza tra le griglie dei singoli collegamenti. Per le applicazioni in cui un sensore deve essere alimentato in tensione attraverso il dispositivo, è necessario disporre di un collegamento supplementare con tensione adeguata. Se si desidera memorizzare i dati di misura, è possibile scegliere tra le varianti del dispositivo dotate di memoria interna o di vano per scheda SD.
