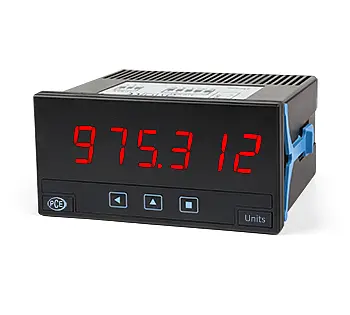

Indicatore digitale per segnali di processo PCE-DPD-IV

Codice articolo: PCE-DPD-IV
GTIN (EAN):
168,00 €
204,96 €
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
PCE-DPD-IV
Tempi di consegna:10-15 giorni

Accessori

Descrizione

Display LED a 6 cifre da 14 mm di colore rosso / Dimensioni 96 x 48 mm / Alimentazione 85 ... 265V AC/DC o 11 ... 60V AC/DC
Questo indicatore digitale misura segnali di processo in mA e V DC e fornisce la tensione di eccitazione impostabile per l'alimentazione del trasduttore. L'indicatore digitale ha un formato da 96 x 48 mm, con 6 cifre da 14 mm di altezza fino a ±99999 con punto decimale selezionabile. L'indicatore digitale ha opzioni di uscita e controllo con 1, 2 e 3 relè, uscite analogiche isolate, uscite in comunicazione Modbus RTU, uscite transistor, uscite SSR, RS-485 ASCII e RS-232. Inoltre, l'indicatore digitale è dotato di allarmi per massimo e minimo indipendenti configurabili con 1 o 2 setpoint per allarme, isteresi, ritardo indipendente di attivazione/disattivazione e opzione di relè invertito. L'indicatore digitale ha un grado di protezione IP65 sulla parte frontale e collegamenti mediante morsetti a vite per uso industriale.

Caratteristiche

- Indicatore digitale per segnali di processo in mA e V DC
- Display a LED con 6 cifre di colore rosso da 14 mm
- Dimensioni 96 x 48 mm
- Funzioni: Field correction, Tara, On Power Up, Peak, Hold
- Due versioni di alimentazione 85...265V AC/DC / 11...60V AC/DC

Specifiche tecniche

Specifiche tecniche
Display
Cifre 6
Display LED a 6 cifre e 7 segmenti
Indicazione 999999 / -199999
Punto decimale Configurabile
Colore Rosso o verde (richiedere la disponibilità)
Altezza cifre 14 mm
Letture 3,5 letture/secondo
Refresh 3,5 letture/secondo

Segnale processo
Range segnale 4/20 mA, 0/10 V DC, ±20 mA, ±10 V DC, ...
Tensione di eccitazione +20 V DC, +15 V DC, +10 V DC, +5 V DC (max. 35 mA)
Precisione 0,03% F.S. ±1 digit
Deriva offset 10 ppm/°C
Deriva span* 25 ppm/°C
*la deriva span include la deriva offset
Tempo di risposta <300 millisec. (0% ... 99% segnale)
Impedenza di ingresso 11 Ω per mA, 932 KΩ per V DC

Segnale potenziometro
Range segnale 200 Ω ....5 MΩ
Tensione di eccitazione +5 V DC (max. 35 mA)
Precisione 0,10% F.S. ±1 digit
Deriva offset 10 ppm/ºC
Deriva span* 35 ppm/ºC
*la deriva span include la deriva offset
Tempo di risposta <1000 millisec. (0% ... 99% segnale)
Impedenza di ingresso 932 KΩ

Altre specifiche tecniche
Alimentazione "1" 85 ... 265V AC/DC (isolata 2500 Veff)
Alimentazione "2" 11 ... 60V DC e 24 ... 48V AC (isolata 1500 Veff)
Opzioni di uscita e controllo    Relè, uscite analogiche, comunicazioni seriali, ...
Consumo <1,5 W (solo indicatore)
<4,0 W (indicatore con opzioni)
Grado di protezione Frontale: IP65
Connessioni elettriche Morsetto a vite
Montaggio Pannello
Sagoma del pannello 92 x 44 mm
Dimensioni 96 x 48 x 91 mm
Profondità 91 mm (terminali inclusi)
Peso Circa 150 g
Temperatura operativa 0 ... 50 °C
Temperatura di stoccaggio -20 ... 70 °C

Contenuto

Contenuto della spedizione
1 x Indicatore digitale per segnali di processo PCE-DPD-IVx con alimentazione richiesta e opzioni installate (vedi sezione 5 della guida rapida)
Morsetti a vite a innesto, collegati allo strumento, o in sacchetti separati
1 x Set di etichette delle unità di misura
Guida rapida (disponibile in Inglese, Italiano in traduzione)
