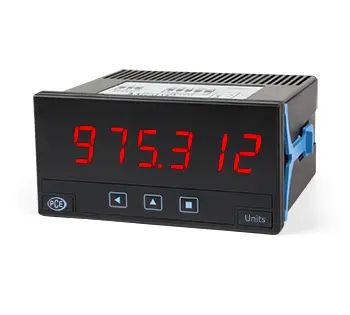

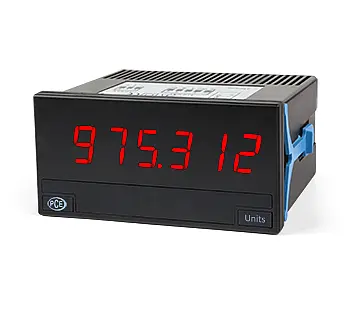

Specifiche tecniche | |
Display | |
Cifre | 6 |
Display | LED a 6 cifre e 7 segmenti |
Indicazione | 999999 / -199999 |
Punto decimale | Configurabile |
Colore | Rosso o verde (richiedere la disponibilità) |
Altezza cifre | 14 mm |
Letture | 3,5 letture/secondo |
Refresh | 3,5 letture/secondo |
Segnale processo | |
Range segnale | 4/20 mA, 0/10 V DC, ±20 mA, ±10 V DC, ... |
Tensione di eccitazione | +20 V DC, +15 V DC, +10 V DC, +5 V DC (max. 35 mA) |
Precisione | 0,03% F.S. ±1 digit |
Deriva offset | 10 ppm/°C |
Deriva span* | 25 ppm/°C *la deriva span include la deriva offset |
Tempo di risposta | <300 millisec. (0% ... 99% segnale) |
Impedenza di ingresso | 11 Ω per mA, 932 KΩ per V DC |
Segnale potenziometro | |
Range segnale | 200 Ω ....5 MΩ |
Tensione di eccitazione | +5 V DC (max. 35 mA) |
Precisione | 0,10% F.S. ±1 digit |
Deriva offset | 10 ppm/ºC |
Deriva span* | 35 ppm/ºC *la deriva span include la deriva offset |
Tempo di risposta | <1000 millisec. (0% ... 99% segnale) |
Impedenza di ingresso | 932 KΩ |
Altre specifiche tecniche | |
Alimentazione "1" | 85 ... 265V AC/DC (isolata 2500 Veff) |
Alimentazione "2" | 11 ... 60V DC e 24 ... 48V AC (isolata 1500 Veff) |
Opzioni di uscita e controllo | Relè, uscite analogiche, comunicazioni seriali, ... |
Consumo | <1,5 W (solo indicatore) <4,0 W (indicatore con opzioni) |
Grado di protezione | Frontale: IP65 |
Connessioni elettriche | Morsetto a vite |
Montaggio | Pannello |
Sagoma del pannello | 92 x 44 mm |
Dimensioni | 96 x 48 x 91 mm |
Profondità | 91 mm (terminali inclusi) |
Peso | Circa 150 g |
Temperatura operativa | 0 ... 50 °C |
Temperatura di stoccaggio | -20 ... 70 °C |
Il modulo transistor si collega ai dispositivi della serie PCE-DPD ed integra un transistor di commutazione.
Prezzo netto senza spese di spedzione e senza I.V.A.
Con il modulo RS-232 è possibile inviare i valori dai dispositivi della serie PCE-DPD ad un PC in formato ASCII.
Prezzo netto senza spese di spedzione e senza I.V.A.
Con il modulo RS-485 è possibile inviare i valori dai dispositivi della serie PCE-DPD ad un PC in formato ASCII.
Prezzo netto senza spese di spedzione e senza I.V.A.
Il modulo di uscita analogica permette di inviare un segnale a 4...20 mA o 0...10 V dai dispositivi della serie PCE-DPD a un registratore di processi o a un PLC.
Prezzo netto senza spese di spedzione e senza I.V.A.
Modulo ModBus RTU per il collegamento del display di installazione per la serie PCE-DPD. Il modulo ModBus RTU consente di integrare il display come slave in una rete ModBus.
Prezzo netto senza spese di spedzione e senza I.V.A.
Modulo a relè per i dispositivi della serie PCE-DPD. Relè a 3 contatti (NO, NC, COM) con capacità di commutazione fino a 250V AC.
Prezzo netto senza spese di spedzione e senza I.V.A.
Il modulo SSR viene utilizzato per controllare un relè a stato solido esterno. La tensione di uscita varia tra 0 e 15V. Il modulo SSR è compatibile con i dispositivi della serie PCE-DPD.
Prezzo netto senza spese di spedzione e senza I.V.A.
