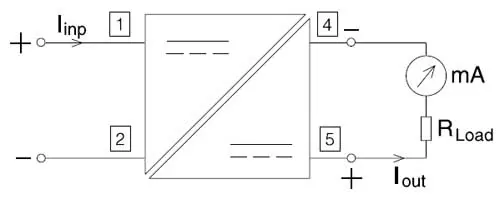

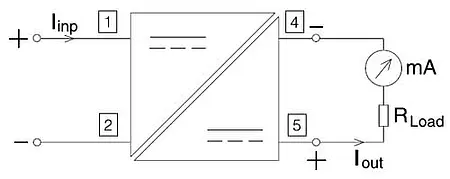

Schema di connessione

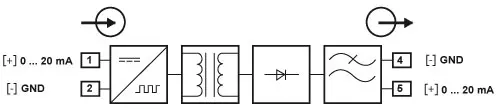

Schema di funzionamento

Convertitore di segnali di isolamento PCE-P17

Codice articolo: PCE-P17
GTIN (EAN): 4250348710574
90,00 €
109,80 €
Prezzo netto senza spese di spedzione e senza I.V.A.; spedizione a partire da 8,00 €) + I.V.A. (con Bonifico bancario)
:
4250348710574
PCE-P17
Tempi di consegna:15-20 giorni

Descrizione

Convertitore di segnali di isolamento Pt100 per termometri a resistenza 4 ... 20 mA / Lungo solo 6,22 mm / Guida di montaggio
Il convertitore di segnali di isolamento PCE-P17 converte un segnale emesso da una sonda Pt100,da termocoppie o tensioni in un segnale a 4 ... 20 mA. Il convertitore di segnali di isolamento Pt100 trasforma la misura della temperatura in un segnale normalizzato 4... 20 mA. Questo segnale normalizzato permette un trattamento molto semplice.

Caratteristiche

- Circuito di alimentazione
- Montaggio ridotto
- Installazione su profilati DIN
- Filtra segnali ad alta frequenza
- Costruzione semplice

Specifiche tecniche

Segnale di ingresso
(da scegliere in fase di ordine)   		 Tensione 0 ... 10V
Termocoppie J (-100 ... 1.200°C)
Termocoppie K (-100 ... 1.370°C)
Termocoppie N (-100 ... 1.300°C)
Termocoppie E (-100 ... 900°C)
PT100 (-50 ... 100°C)
PT100 (-100 ... 400°C)
Termocoppie E (-100 ... 900°C)
Tensione 0 ... 60 mV
Corrente di reazione Circa 150 µA
Ingresso corrente max. 40 mA
Segnale di uscita 0 ... 20 mA ... (4 ... 20 mA)
Carica (RLOAD) 0 ... 100 Ω (max. 500 Ω)
Diametro del cavo 0,2 mm² ... 2,5 mm² (AWG24-12)
Larghezza di montaggio 6,2 mm
Alimentazione 19...30 V DC
Peso 80 g
Consizioni operative -20 ... + 65 °C / <95% U.R. senza condensa

Contenuto

1 x Convertitore di segnali di isolamento PCE-P17
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
