Mesureur d'isolement

Mesureur d'isolement PCE-IT 110

Référence: PCE-IT 110
GTIN (EAN): 4250348736727
381,90 €
458,28 €
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
:
4250348736727
PCE-IT 110
Délai de livraison: 1-2 jours ouvrés

Description

Mesureur d'isolement / Tension d'essai jusqu'à 1000 V / Écran LCD couleur / Affichage de l'heure / Mémoire / Arrêt automatique

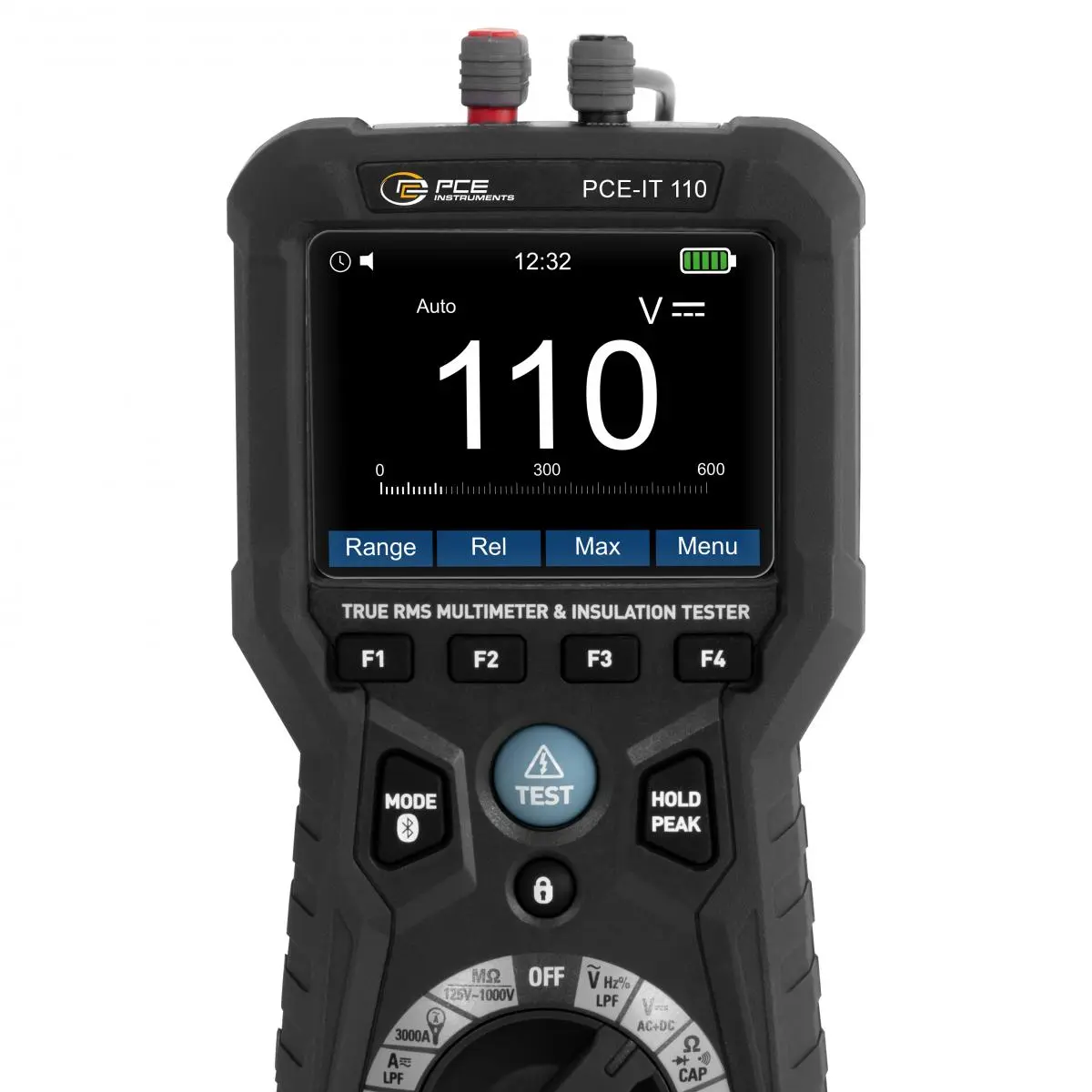

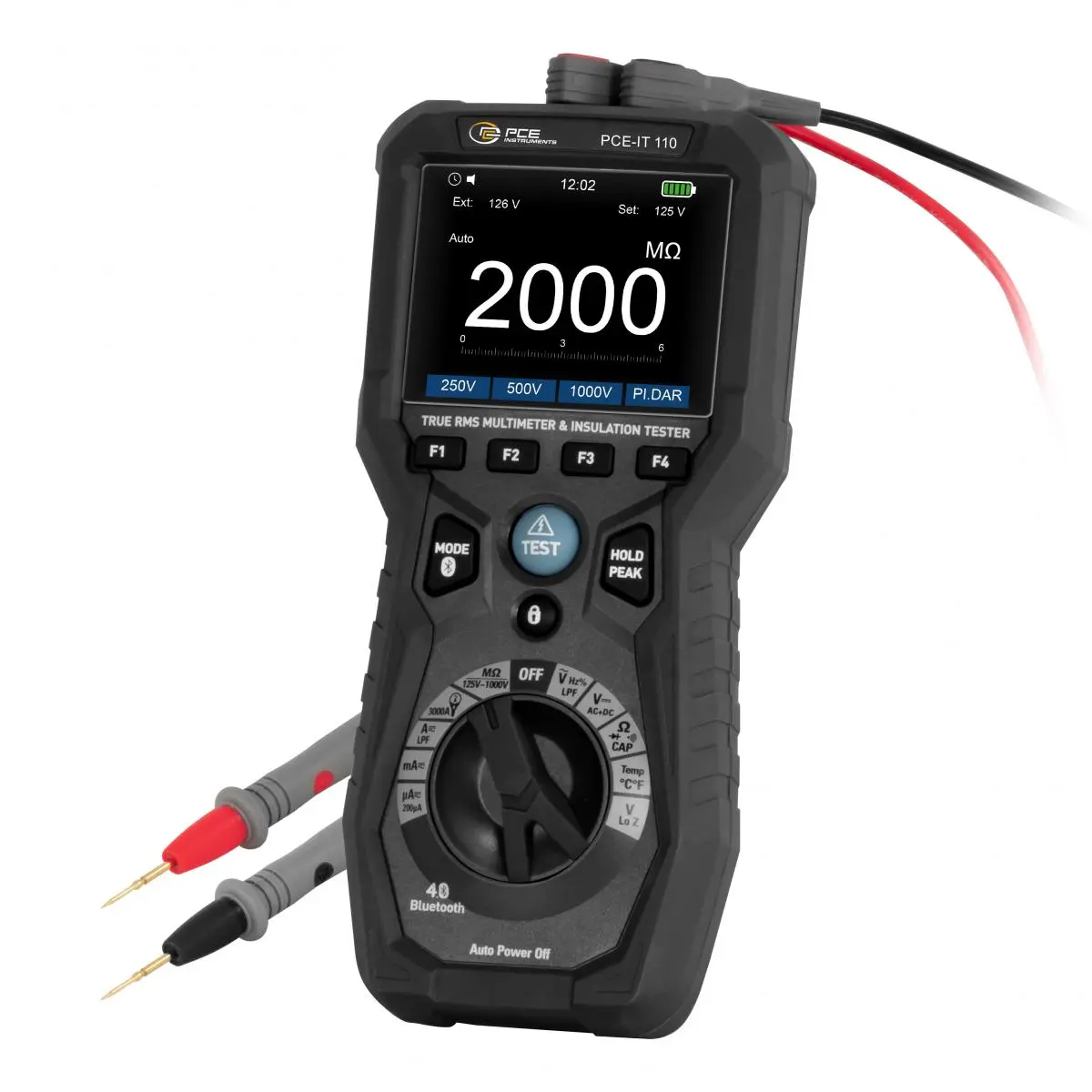

Ce mesureur d'isolement combine les fonctions d'un multimètre numérique complet et d'un mesureur d'isolement performant. Il est idéal pour les applications professionnelles dans l'industrie, l'artisanat et l'approvisionnement en énergie. Outre la mesure de la tension, du courant et de la résistance, l'appareil offre également la mesure de la fréquence et de la capacité ainsi que la mesure de la température via le thermocouple de type K fourni. Grâce à la sélection automatique de la plage et à l'écran LCD couleur de 3,5 pouces, l'utilisation est simple et précise. Le mesureur d'isolement permet de réaliser des tests d'isolement avec des tensions de test sélectionnables de 125 V à 1000 V et de mesurer ainsi des résistances d'isolation jusqu'à 6000 MΩ. De plus, il prend en charge la mesure de l'indice de polarisation (PI) et du rapport d'absorption (DAR), ce qui permet une évaluation fondée de la qualité de l'isolation des câbles, des moteurs, des armoires électriques et des installations électriques.

Grâce à la mémoire de données intégrée, les valeurs de mesure peuvent être consultés directement sur l'appareil pour une analyse ultérieure. Les données enregistrées peuvent être transférées sans fil sur un smartphone ou une tablette via Bluetooth, ce qui est particulièrement pratique pour la documentation et les rapports de contrôle. D'autres caractéristiques d'équipement telles que la décharge automatique après la mesure, l'enregistrement des valeurs MIN/ MAX/ PEAK, la fonction HOLD ainsi qu'une touche de verrouillage pour une utilisation mains libres complètent l'appareil. Le mesureur d'isolement répond aux exigences de sécurité les plus élevées selon CAT IV 600 V / CAT III 1000 V et peut donc également être utilisé en toute sécurité pour les travaux dans la distribution d'énergie et la technique du bâtiment.

Les domaines d'application typiques de ce mesureur d'isolement sont, entre autres, l'installation électrique, la construction d'armoires électriques, la maintenance de machines et d'installations, les systèmes photovoltaïques, le secteur des services ainsi que les centres de formation technique. Avec sa combinaison de polyvalence, de précision et de connectivité moderne, ce mesureur d'isolement est un bon outil pour tout professionnel.


Caractéristiques

- Tension de test d'isolement 125 V, 250 V, 500 V, 1000 V
- Fonctions HOLD, MIN, MAX, PEAK
- PI (indice de polarisation), DAR (rapport d'absorption)
- Affichage de la haute tension et de la surcharge
- Test de diodes
- Décharge automatique
- Arrêt automatique
- Touche de verrouillage
- Mémoire avec enregistrement de données
- Bluetooth pour connexion à l'Appli
- Connexion pour bobine de Rogowski

Spécifications

Tension continue DC
Plage de mesure  0 ... 600 mV
Résolution  0,1 mV
Précision  ±(0,9 % + 5 chiffres)
Surcharge  1000 V

Tension continue DC
Plage de mesure  600 mV ... 6 V
Résolution  0,001 V
Précision  ±(0,9 % + 5 chiffres)

Tension continue DC
Plage de mesure  6 ... 60 V
Résolution  0,01 V
Précision  ±(0,9 % + 5 chiffres)

Tension continue DC
Plage de mesure  60 ... 600 V
Résolution  0,1 V
Précision  ±(1 % + 5 chiffres)

Tension continue DC
Plage de mesure  600 ... 1000 V
Résolution  1 V
Précision  ±(1 % + 5 chiffres)

Courant continu DC
Plage de mesure  0 ... 200 µA
Résolution  0,1 µA
Précision  ±(0,9 % + 8 chiffres)

Courant continu DC
Plage de mesure  200 µA ... 600 mA
Résolution  0,1 mA
Précision  ±(1,2 % + 3 chiffres)

Courant continu DC
Plage de mesure  600 mA ... 10 A
Résolution  0,01 A
Précision  ±(1,5 % + 5 chiffres)

Capacité
Plage de mesure  0 ... 60 nF
Résolution  0,01 nF
Précision  ±(5 % + 35 chiffres)

Capacité
Plage de mesure  60 ... 600 nF
Résolution  0,1 nF
Précision  ±(2,5 % + 8 chiffres)

Capacité
Plage de mesure  600 nF ... 6 µF
Résolution  0,001 µF
Précision  ±(3 % + 5 chiffres)

Capacité
Plage de mesure  6 ... 60 µF
Résolution  0,01 µF
Précision  ±(3 % + 5 chiffres)

Capacité
Plage de mesure  60 ... 600 µF
Résolution  0,1 µF
Précision  ±(3 % + 5 chiffres)

Capacité
Plage de mesure  600 ... 6000 µF
Résolution  1 µF
Précision  ±(2,5 % + 20 chiffres)

Thermocouple type K
Plage de mesure  -20 ... +600 °C
Résolution  0,1 °C
Précision  ±(3 % v.Mw. +5 °C)

Thermocouple type K
Plage de mesure  600 ... 1000 °C
Résolution  1 °C
Précision  ±(3 % v.Mw. +5 °C)

Thermocouple type K
Plage de mesure  -4 ... +600 °F
Résolution  0,1 °F
Précision  ±(3 % de la valeur + 9 °C)

Thermocouple type K
Plage de mesure  600 ... 1832 °F
Résolution  1 °F
Précision  ±(3 % de la valeur + 9 °C)

Tension AC
Plage de mesure  0 ... 6 V
Résolution  0,001 V
Précision  ±(1 % + 5 chiffres) @ 50 ... 60 Hz / ±(3 % + 5 chiffres) @ 61 ... 1000 Hz
Surcharge  1000 V
Plage de fréquence  50 ... 1000 Hz

Tension AC
Plage de mesure  6 ... 60 V
Résolution  0,01 V
Précision  ±(1 % + 5 chiffres) @ 50 ... 60 Hz / ±(3 % + 5 chiffres) @ 61 ... 1000 Hz
Plage de fréquence  50 ... 1000 Hz

Tension AC
Plage de mesure  60 ... 600 V
Résolution  0,1 V
Précision  ±(1 % + 5 chiffres) @ 50 ... 60 Hz / ±(3 % + 5 chiffres) @ 61 ... 1000 Hz
Plage de fréquence  50 ... 1000 Hz

Tension AC
Plage de mesure  600 ... 1000 V
Résolution  1 V
Précision  ±(1,2 % + 5 chiffres) @ 50 ... 60 Hz / ±(3 % + 5 chiffres) @ 61 ... 1000 Hz
Plage de fréquence  50 ... 1000 Hz

Courant AC
Plage de mesure  0 ... 200 µA
Résolution  0,1 µA
Précision  ±(1,2 % + 8 chiffres)
Plage de fréquence  50 ... 1000 Hz

Courant AC
Plage de mesure  200 µA ... 600 mA
Résolution  0,1 mA
Précision  ±(1,2 % + 5 chiffres)
Plage de fréquence  50 ... 1000 Hz

Courant AC
Plage de mesure  600 mA ... 10 A
Résolution  0,01 A
Précision  ±(1,5 % + 5 chiffres)
Plage de fréquence  50 ... 1000 Hz

Résistance d'isolement
Tension d'essai DC  125 V
Plage de mesure  0,125 ... 6 M Ω
Résolution  0,001 M Ω
Précision  ±(2 % +10 chiffres)

Résistance d'isolement
Tension d'essai DC  250 V
Plage de mesure  0,25 ... 6 M Ω
Résolution  0,001 M Ω
Précision  ±(2 % + 15 chiffres)

Résistance d'isolement
Tension d'essai DC  500 V
Plage de mesure  0,5 ... 6 M Ω
Résolution  0,001 M Ω
Précision  ±(2 % +10 chiffres)

Résistance d'isolement
Tension d'essai DC  1000 V
Plage de mesure  1 ... 6 M Ω
Résolution  0,001 M Ω
Précision  ±(3 % + 10 chiffres)

Résistance d'isolement
Tension d'essai DC  125 V, 250 V, 500 V, 1000 V
Plage de mesure  6 ... 60 M Ω
Résolution  0,01 M Ω
Précision  ±(2 % +10 chiffres)

Résistance d'isolement
Tension d'essai DC  125 V, 250 V, 500 V, 1000 V
Plage de mesure  60 ... 600 M Ω
Résolution  0,1 M Ω
Précision  ±(4 % + 5 chiffres)

Résistance d'isolement
Tension d'essai DC  125 V, 250 V, 500 V, 1000 V
Plage de mesure  600 ... 6000 M Ω
Résolution  1 M Ω
Précision  ±(5 % + 10 chiffres)

Résistance
Plage de mesure  0 ... 600 Ω
Résolution  0,1 Ω
Précision  ±(1,2 % + 10 chiffres)

Résistance
Plage de mesure  600 Ω ... 6 kΩ
Résolution  0,001 kΩ
Précision  ±(1,5 % + 5 chiffres)

Résistance
Plage de mesure  6 ... 60 kΩ
Résolution  0,01 Ω
Précision  ±(1,5 % + 5 chiffres)

Résistance
Plage de mesure  60 ... 600 kΩ
Résolution  0,1 kΩ
Précision  ±(1,5 % + 5 chiffres)

Résistance
Plage de mesure  600 kΩ ... 6 M Ω
Résolution  0,001 M Ω
Précision  ±(1,5 % + 5 chiffres)

Résistance
Plage de mesure  6 ... 60 M Ω
Résolution  0,01 M Ω
Précision  ±(2,5 % + 10 chiffres)

Fréquence
Plage de mesure  40 ... 10000 Hz
Résolution  0,01 Hz
Précision  ±(1 % + 5 chiffres)

Caractéristiques techniques générales
Fonctions de mesure  MIN, MAX, HOLD, PI, DAR
Type d'écran  Écran couleur LCD
Taille de l'écran  3,5 pouces
Taux de rafraîchissement de l'écran  3 x par seconde
Taux d'échantillonnage  3 Hz
Support de stockage  Mémoire interne
Capacité de stockage  1800 Valeurs
Intervalle de stockage de  1 s
Intervalle d'enregistrement jusqu'à  60 min.
Interface  Bluetooth
Arrêt automatique réglable  15 ... 60 min.
Arrêt automatique désactivable  Oui

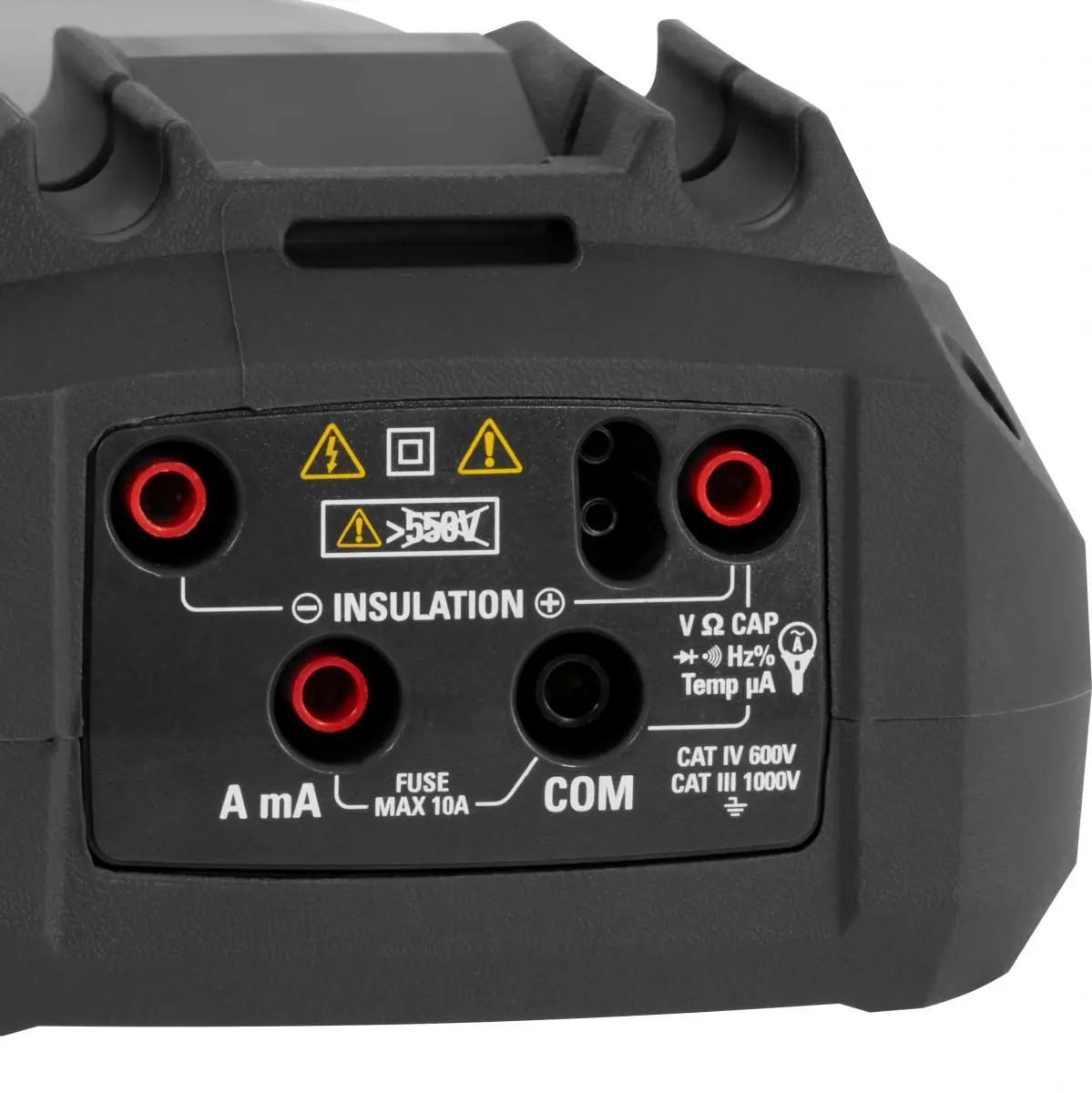

Normes de sécurité  CAT III 1000V, CAT IV 600 V
Test de diode  Courant d'essai : <1,5 mA
Tension max. en circuit ouvert : 3,2 V DC
Langage du menu  Anglais (US), Anglais (GB)
Classe de protection (appareil)  IP65

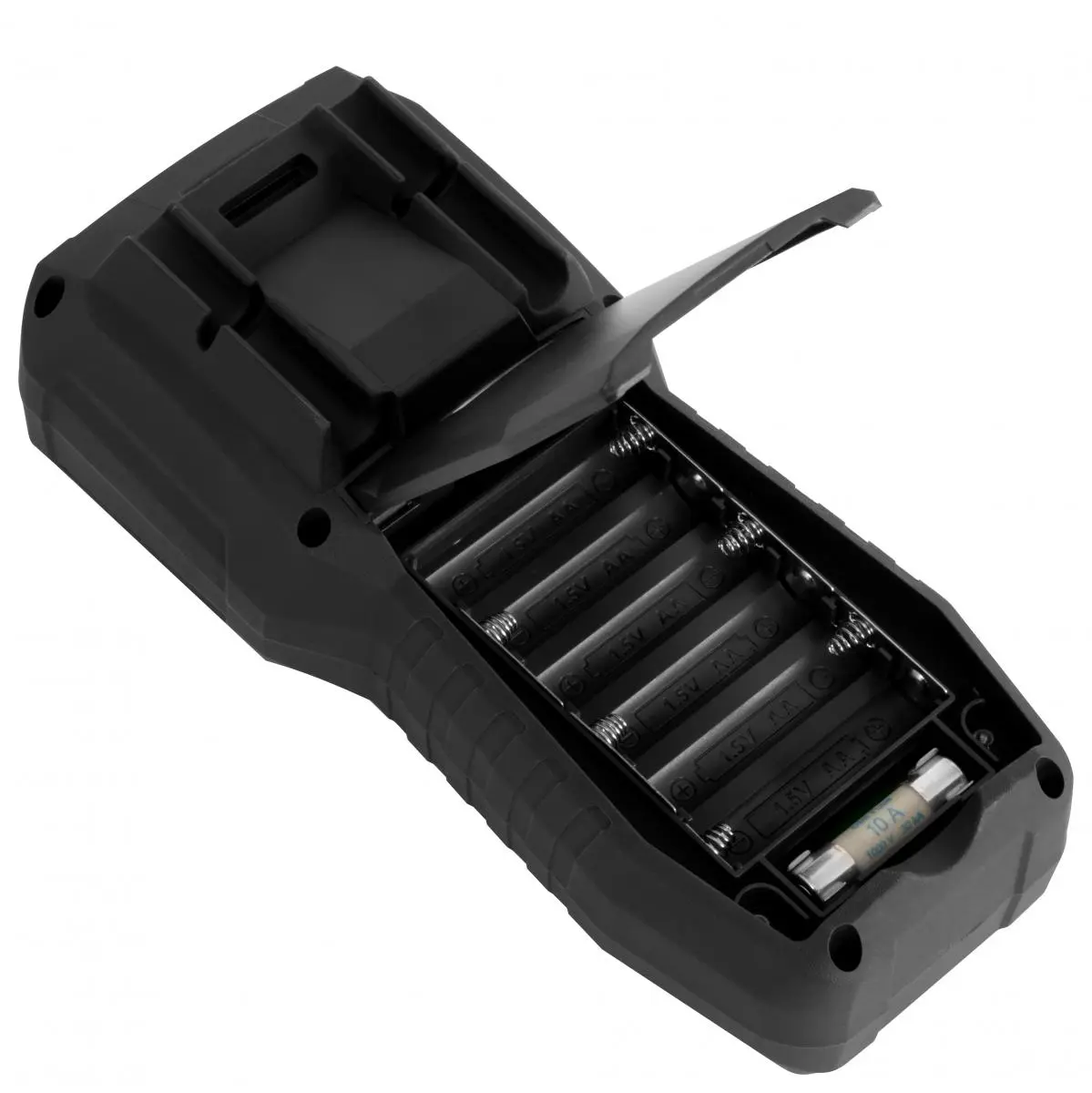

Batterie  6 x 1,5 V Piles AA (1,5V) , Alcaline-Manganèse
Capacité de la batterie  2500 mAh
Conditions de fonctionnement  5 ... 40 °C , 0 ... 80 % H.r.
Conditions de stockage  -20 ... 60 °C , 0 ... 80 % H.r.
Dimensions ( L x L x H )  215 x 100 x 65 mm
Poids  569 g

Contenu de livraison

1 x Mesureur d'isolement

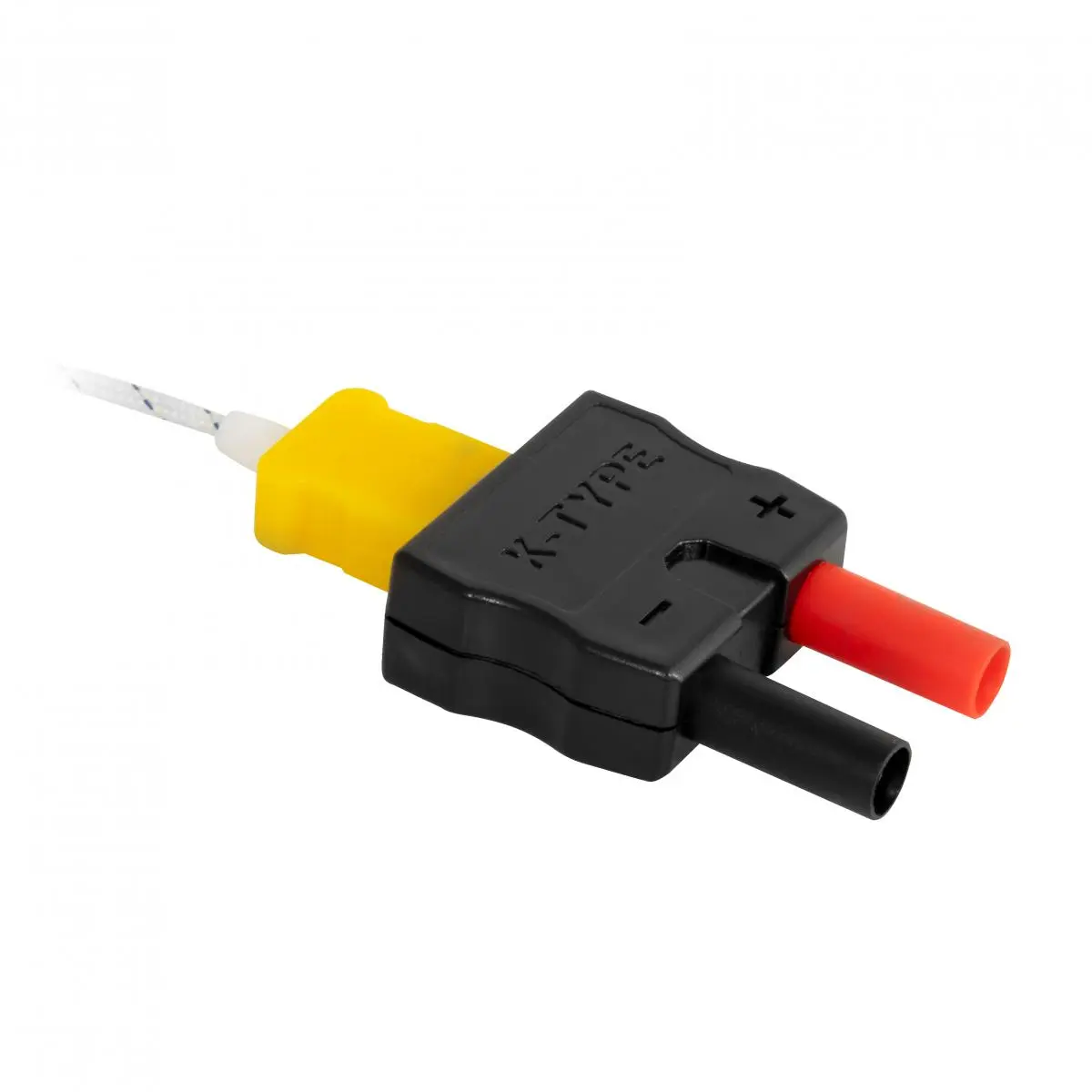

1 x Sonde de température type K

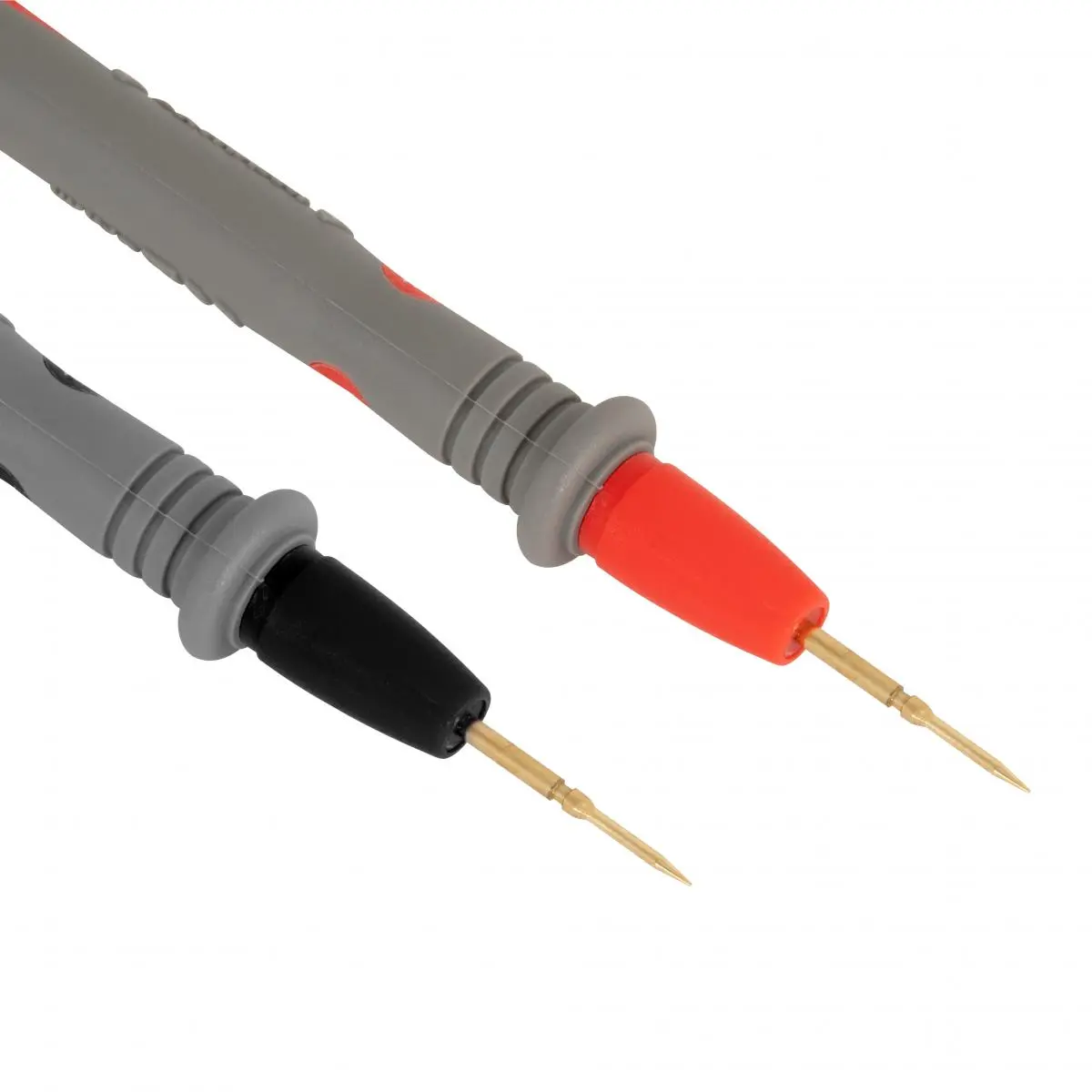

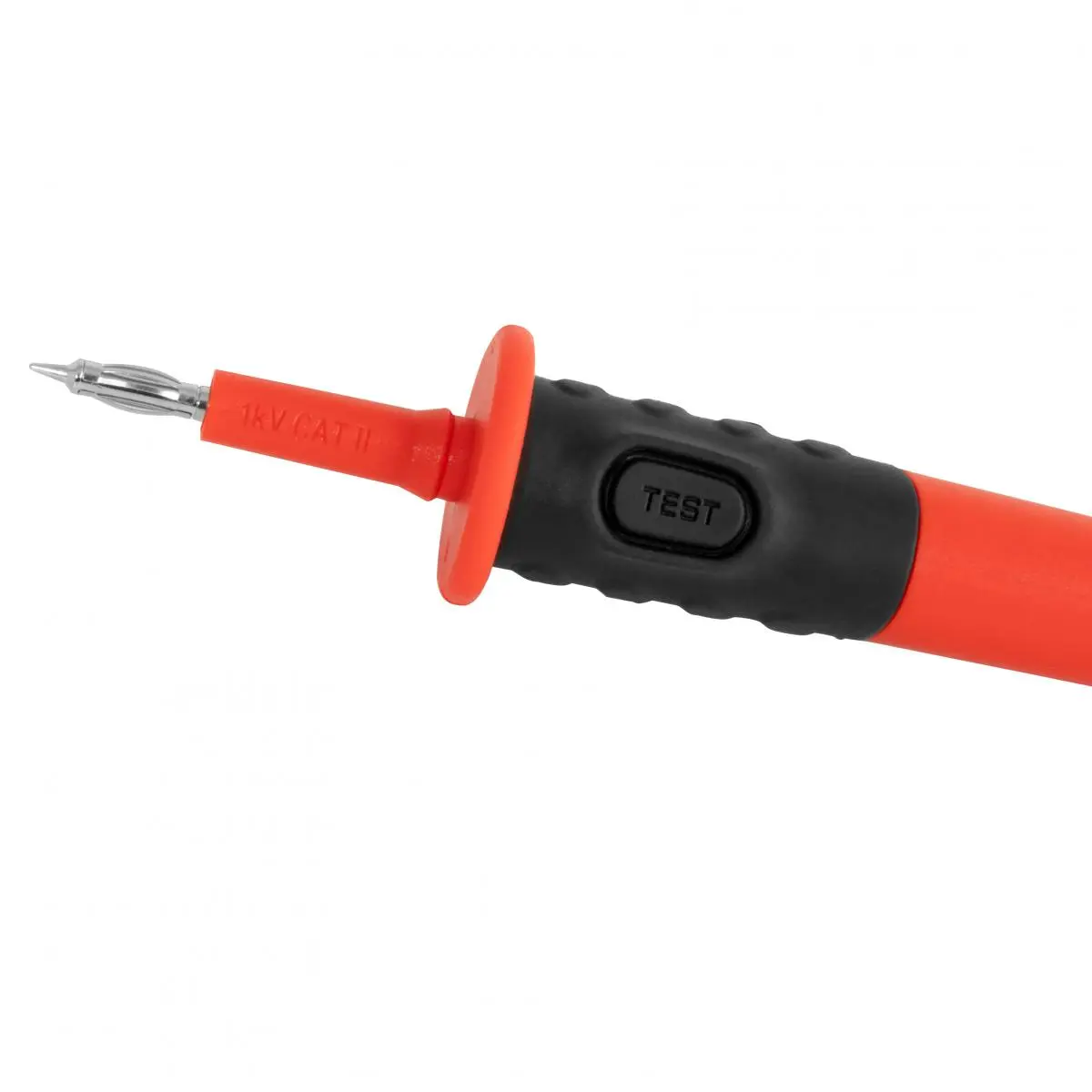

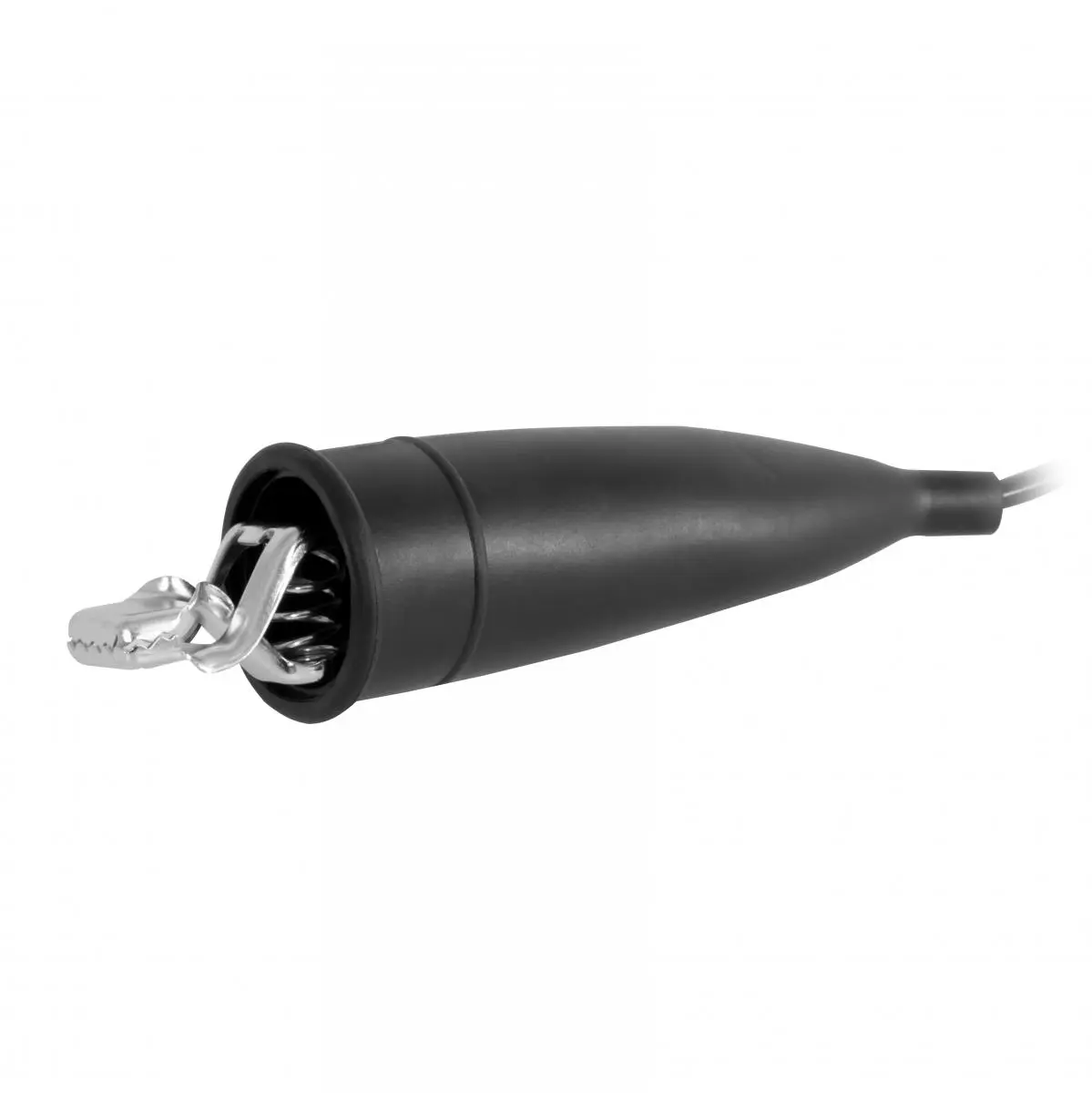

2 x Jeu de cordons de test

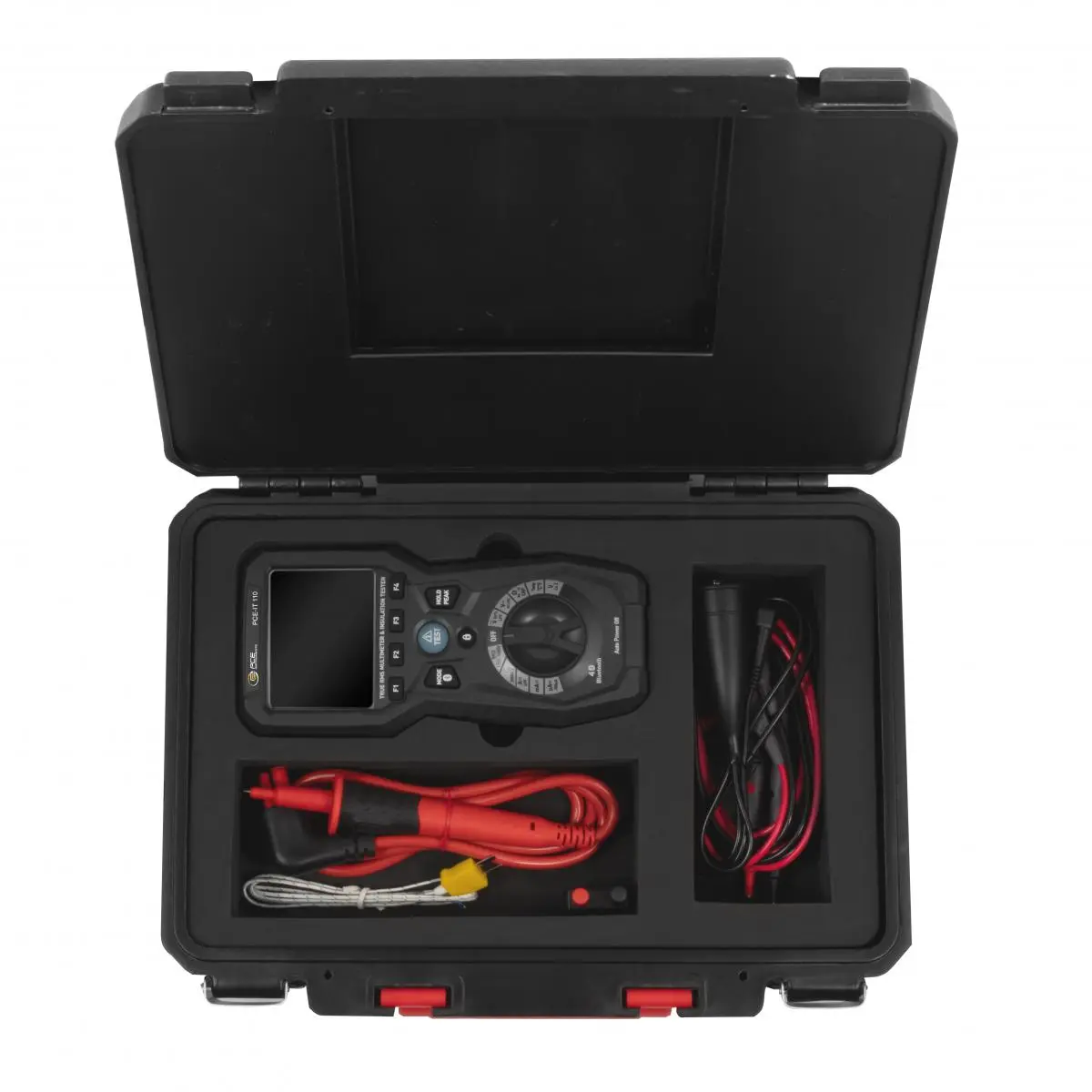

1 x Mallette de transport
6 x Piles de 1,5V type AA
1 x Mode d'emploi
Vous trouverez l'Appli « Meterbox Pro » dans l'App Store
