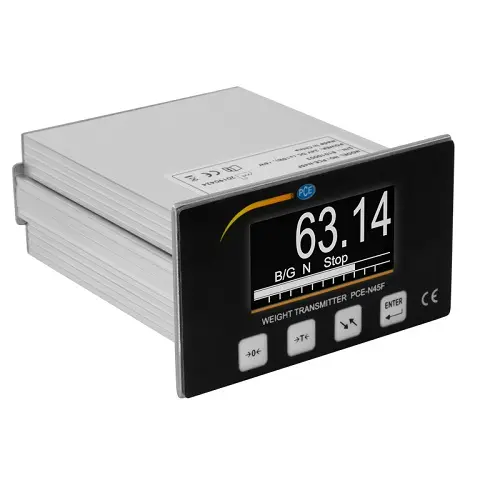

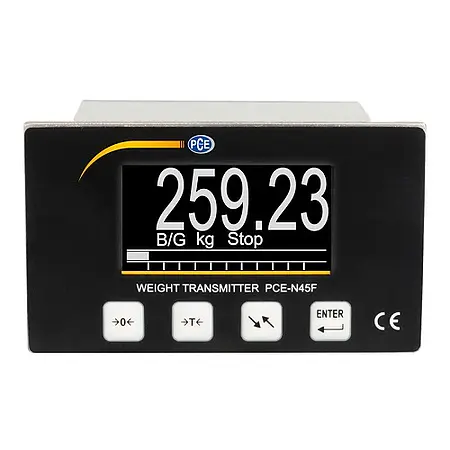

kracht weergavedisplay voor o.a. weegcellen, krachtsensoren, weegbruggen / 4- en 6-draadsaansluiting / OLED-display / analoge uitgang / digitale ingang / relais
Het inbouw proces display PCE-N45F wordt gebruikt om individuele weegoplossingen te realiseren. Op dit display kunnen weegcellen, krachtsensoren, weegbruggen en andere sensoren die rekstrookjes gebruiken worden aangesloten. Dit maakt het display een veelzijdig inzetbaar meetmiddel voor gewicht, kracht, draaimoment, etc. Het display beschikt over een meetingang waaraan de sensoren met een 4-draads- of 6-draadsaansluiting aangesloten kunnen worden. Via het menu kan een exacte kalibratie/justage van het display doorgevoerd worden.
Het inbouw proces display beschikt over meerdere aansluitingen aan de achterzijde. Hier bevinden zich bijvoorbeeld de 4 sluitrelais en de potentiaalvrije digitale ingang. De uitgangen kunnen gebruikt worden om verschillende voortgangen in werking te laten treden. De digitale ingang wordt gebruikt om het display te tarreren of op nul te zetten. Naast deze functie kan het display ook via de interface uitgelezen worden. Voor de rechtstreekse weergave van de meetwaarden op het inbouw proces display wordt de analoge uitgang gebruikt.
- OLED display
- voor DMS (document beheer systemen)
- mV/V ingang
- relais uitgang
- potentiaalvrije digitale ingang
- interface en analoge uitgang
|
signaalingang bereik |
0 ... 10 mV |
|
gevoeligheid in mV/V bij 5 V |
2 mV/V |
|
minimale gevoeligheid |
0,9 µV/D |
|
|
|
|
signaalingang bereik |
0 ... 15 mV |
|
gevoeligheid in mV/V bij 5 V |
3 mV/V |
|
minimale gevoeligheid |
0,9 µV/D |
|
|
|
|
voedingsspanning van de meetcel |
5 V |
|
aantal meetcellen |
1 tot 6 (350 Ohm) |
|
display |
OLED 128 x 64 px |
|
eenheden |
g, kg, t, kN, N, Nm |
|
sample rate |
200 Hz |
|
elektrische aansluitingen |
schroefverbindingen |
|
|
1 ... 1,5 mm² |
|
voeding |
24 V DC |
|
vermogensopname |
< 6 W |
|
bescherming |
front: IP65 |
|
montage |

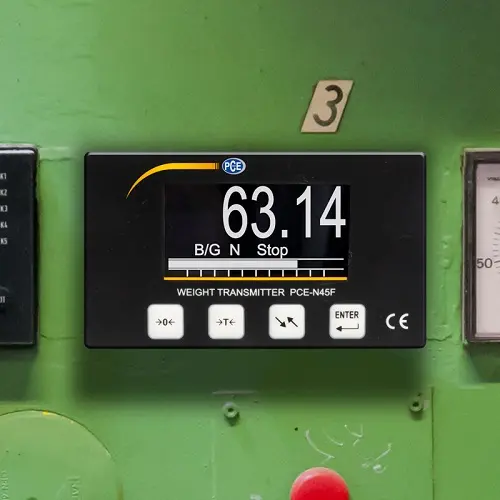

schakelpaneel uitsnede |
|
afmeting schakelpaneel uitsnede |
92 x 44 mm |
|
afmetingen |
110 x 62 x 119 mm |
|
gewicht |
ca. 440 g |
|
omgevingscondities |
-10 ... 40 °C / max 95 % r.v. |
1 x display PCE-N45F
1 x afdichtingsband
1 x handleiding
Optioneel zijn diverse krachtopnemers bij te bestellen.
Kijk voor het actuele aanbod onder 'Accessoires' of neem contact op met onze technische service.
