Best.nr.: PCE-TDS 200 S-ICA

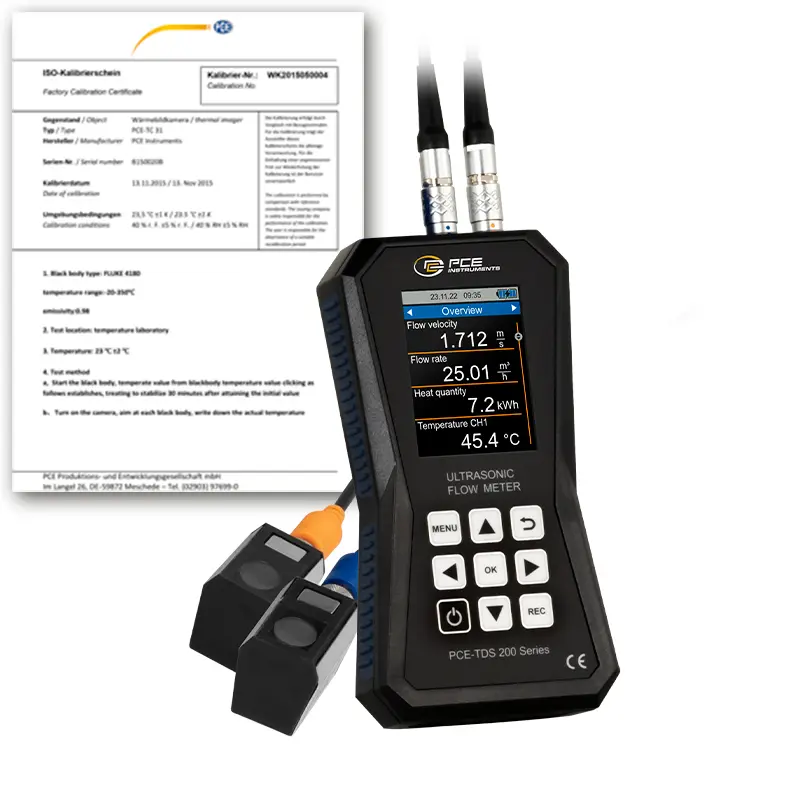

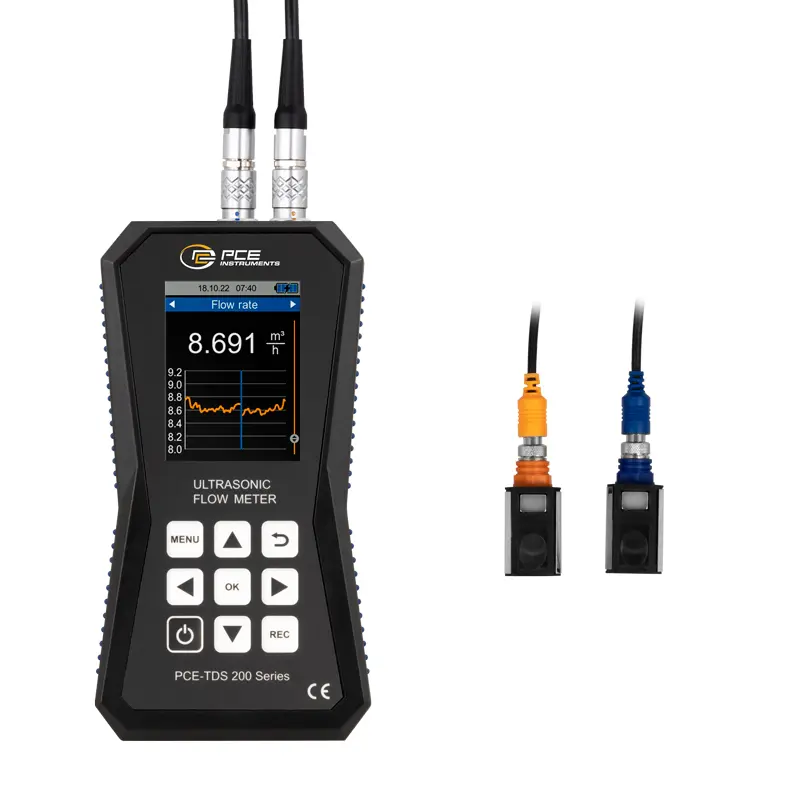

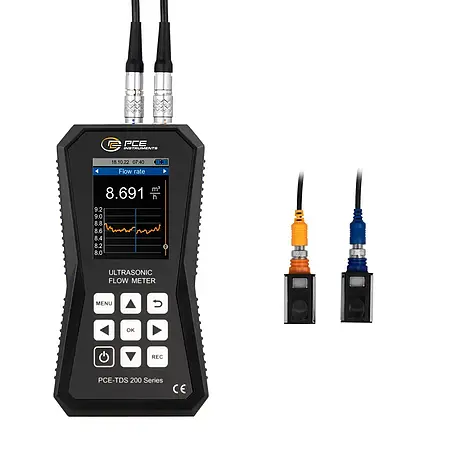

Ultrasone flowmeter PCE-TDS 200 S-ICA incl. ISO-kalibratiecertificaat

2.285,90 €
2.765,94 €
:
4250348731340
PCE-TDS 200 S-ICA
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
Levertijd: 10 - 14 dagen

Beschrijving

Ultrasone flowmeter met 32 GB datageheugen / meetbereik ±32 m/s /
Reproduceerbaarheid ±0,5 % van de gemeten waarde / diverse meetsondes / alarmgrenswaarden /
2,8 " LC display / voor alle media / met ISO kalibratiecertificaat

De ultrasone flowmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. bij een leidingdiameter DN ≥50, ±3,5 % f.s. bij een leidingdiameter DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de ultrasone flowmeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren op de ultrasone flowmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de ultrasone flowmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de ultrasone flowmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van de stromingsmeting met de ultrasone flowmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de meetwaarden biedt de ultrasone flowmeter een grote verscheidenheid aan eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden vast te leggen via de dataloggerfunctie van de ultrasone flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen op de ultrasone flowmeter worden ingesteld. Een geheugenpunt van de ultrasone flowmeter bevat eenmalig alle gemeten variabelen. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de ultrasone flowmeter. Op de ultrasone flowmeter kunnen 10 miljoen meetpunten worden opgeslagen.

Met de optionele software kunnen de geregistreerde meetwaarden uit de ultrasone flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de ultrasone flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de ultrasone flowmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de ultrasone flowmeter via de software worden ingesteld. Een live weergave van de meetwaarden van de ultrasone flowmeter is ook mogelijk met de software.

Om met de ultrasone flowmeter de warmtehoeveelheid te bepalen zijn ook twee thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de ultrasone flowmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Aan de hand van het temperatuurverschil en het gemeten stroming kan de ultrasone flowmeter de hoeveelheid warmte bepalen. Desgewenst kan de ultrasone flowmeter tijdens de meting gelijktijdig de kosten per warmte-eenheid berekenen en weergeven. Zo wordt de ultrasone flowmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.

Het LC-kleurendisplay van de ultrasone flowmeter heeft een grootte van 2,8" en is daardoor goed afleesbaar. De stromingsmeter wordt voorzien van een ISO-kalibratiecertificaat.

PCE-TDS 200 S SENSOR
Klein sensorpaar voor pijpdiameters DN 15 ... 100 / 20 ... 108 mm. Geschikt voor bijzonder kleine buizen. De sensoren hebben een bijzonder kleine afmeting van 45 x 30 x 30 mm en een temperatuurbestendigheid van -30 ... 160 °C. Dankzij de magneten aan de onderzijde kunnen de sensoren op ferro-metalen worden gemonteerd. Bovendien kunnen de sensoren voor de ultrasone flowmeter met afneembare kabelbinders op de leiding worden aangesloten.

Kenmerken

- Meetbereik ±32 m/s
- USB-C interface voor gegevensoverdracht
- Optionele software voor analyse van de meetwaarden
- Reproduceerbaarheid ±0,5 % van de gemeten waarde
- Meting van de warmtehoeveelheid
- Datageheugen voor 10 miljoen meetpunten
- individueel instelbare alarmgrenzen
- Incl. ISO-kalibratiecertificaat



Specificaties

Stromingsmeting



Meetbereik

±32 m/s

Resolutie

0.001 m/s

Nauwkeurigheid

DN ≥50 mm: ±1,5 % van mv voor snelheden > 0,3 m/s



DN <50 mm: ±3,5 % van mv voor snelheden > 0,3 m/s

Reproduceerbaarheid

±0,5% van de gemeten waarde





PCE-TDS 200 S-SENSOR

Paar sensoren

Doorsnede

DN 15 ... 100 / 20 ... 108 mm

Afmeting

45 x 30 x 30 mm

Temperatuurbestendigheid

-30 ... 160 °C







Methode

Z, V, N, W

Gemiddeld

-Water



-Zeewater

-Olie



-Aardolie



-Methanol



-Ethanol



-Diesel



-Benzine



-Petroleum



-Door gebruiker ingesteld



(handmatige invoer van de geluidssnelheid van het medium)





Alle vloeistoffen met een onzuiverheid

<5 %

Materiaal van de pijp

- Koperen CU



- Staal FE



- Roestvrij staal VA



- Aluminium AL



- Messing ME



- Gietijzeren CI



- IJzer FE



- Nikkel NI



- Titanium TI



- Zink ZI

- Acryl AC



- Polyethyleen PE



- Polypropyleen PP



- Polyvinylchloride PVC



- Nylon NY



- door gebruiker ingesteld



(handmatige invoer van de dwarse geluidssnelheid



van het pijpmateriaal)





Binnenbekleding van de buis

- Geen voering



- Gewoonte



- Epoxy



- Rubber



- Mortier



- Polystyreen PS



- Polyethyleen PE



- Polytetrafluorethyleen PTFE



- Polyurethaan PU



- Polypropyleen PP

- Door gebruiker ingesteld



(handmatige invoer van de lengtesnelheid van het geluid



de binnenbekleding van de pijp)





Meetparameters

Stroomsnelheid, debiet en volume

Eenheden (afmetingen)

mm, in

Eenheden (stroomsnelheid)

m/s, ft/s

Eenheden (volumetrische stroom)

M³, L, Gal, Igl, MGL, CF, Bal, IB, OB

Datum

Seconden, minuten, uren, dagen

Eenheden (volume)

M³, L, Gal, Igl, MGL, CF, Bal, IB, OB





Verdere specificaties

Display

2,8 "LCD-scherm

Eenheden

Metrisch / Imperiaal

Menu talen

Duits, Engels, Frans, Spaans,



Italiaans, Nederlands, Portugees, Deens



Turks, Pools, Russisch, Chinees, Japans

Omgevings- en opslagcondities

Temperatuur: -20 ... +65 °C



Vochtigheid: 10 ... 95 % RV, niet-condenserend

Datalogger

32 GB opslagcapaciteit / 10 miljoen meetpunten

Interface

USB (voor online meting, uitlezing van de interne



geheugen en om de batterij op te laden)

Bescherming

IP52

Voeding

Intern: LiPo-batterij (3,7 V, 2500 mAh)



Extern: USB 5 VDC, 500 mA

Batterijduur

ca. 10 uur

Afmeting

165 x 85 x 32 mm

Gewicht

255 gr

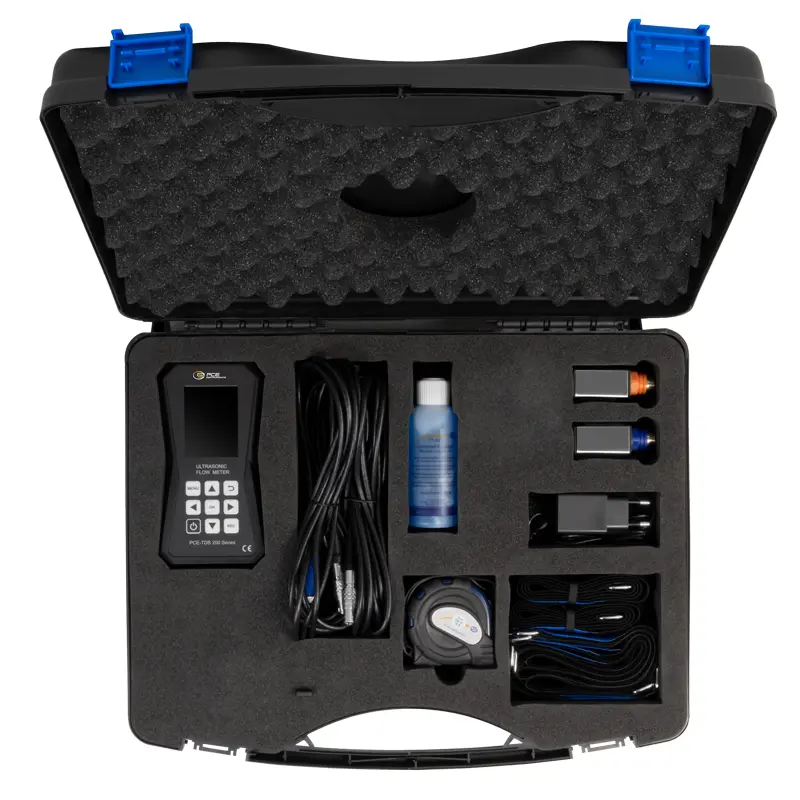

Leveromvang

1 x ultrasone flowmeter PCE-TDS 200 S
1 x stromingssensor PCE-TDS 200 S SENSOR (paar)
2 x 5 m aansluitkabel
2 x afneembare kabelbinders
1 x voedingseenheid
1 x USB-C kabel
1 x ultrasone contactgel
1 x PCE meetlint
1 x kunststof koffer
1 x gebruiksaanwijzing
1 x ISO-kalibratiecertificaat

LET OP: Het ISO-kalibratiecertificaat wordt op maat per klant opgesteld en is daarom uitgesloten van het retourrecht.

Bij het bestellen dient u de adresgegevens van de eindgebruiker in te voeren bij de notities!
