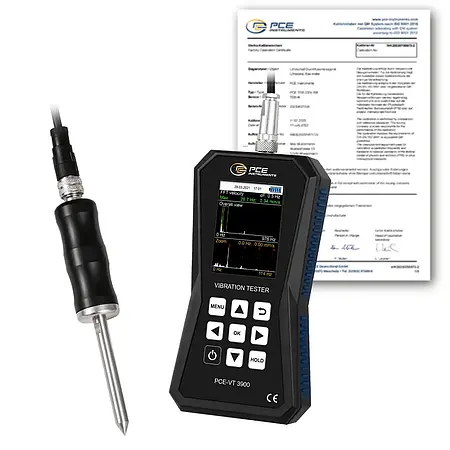

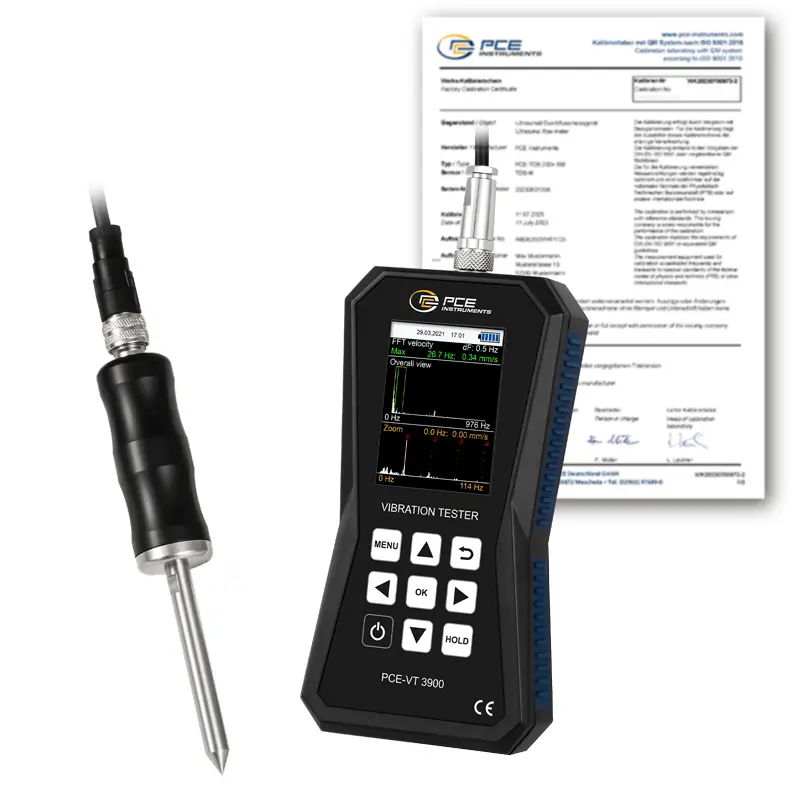

Trillingsmeter PCE-VT 3900S-ICA incl. ISO-kalibratiecertificaat
Best.nr.: PCE-VT 3900S-ICA
Levertijd: 10 - 14 dagen
FFT Trillingsmeter met intern geheugen / routemeting /
oplaadaccu / software voor analyse van de opgeslagen gegevens /
meetbereik tot 399,9 m/s² / pc-interface / met ISO-kalibratiecertificaat
De trillingsmeter is een ideaal meetapparaat voor het snel en nauwkeurig controleren van trillende onderdelen, machines en systemen. Dit FFT trillingsmeetapparaat gebruikt de externe trillingssensor om de trillingsverplaatsing (meetbereik 0.000 ... 3,9 mm), de trillingssnelheid (meetbereik 0,00 ... 399,9 mm / s) en de trillingsversnelling (meetbereik 0,0. ... 399,9 m / s²). Met de trillingsmeter zijn verschillende meetparameters beschikbaar, zoals RMS, peak, peak-peak en peakfactor. De trillingsmeter is uitgerust met een modus waarmee een meting automatisch kan worden geëvalueerd volgens de grenswaarden van ISO 10816-3. De ingebouwde batterij in de trillingsmeter heeft een capaciteit van 2500 mAh en kan direct worden opgeladen via de ingebouwde micro-USB-interface.

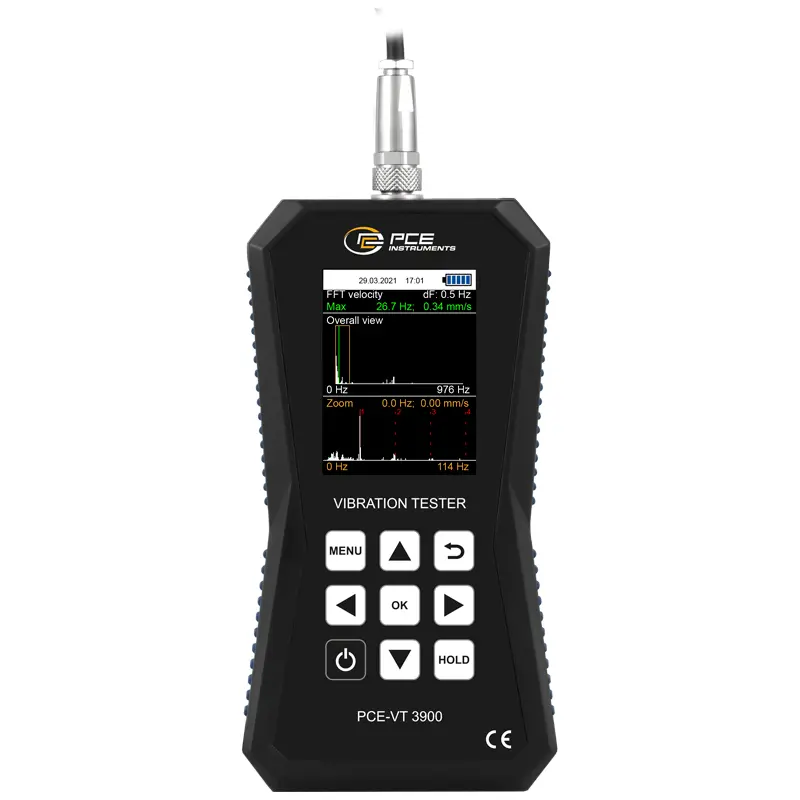

Naast de normale meetmodus heeft de trillingsmeter een FFT-modus. In de FFT-modus wordt het frequentiespectrum voor de gemeten trillingssnelheid of trillingsversnelling berekend en weergegeven. De berekende FFT-lijnen worden grafisch weergegeven in een totaaloverzicht voor de gehele frequentieband en parallel hieraan in een zoomweergave om de afzonderlijke lijnen weer te geven.

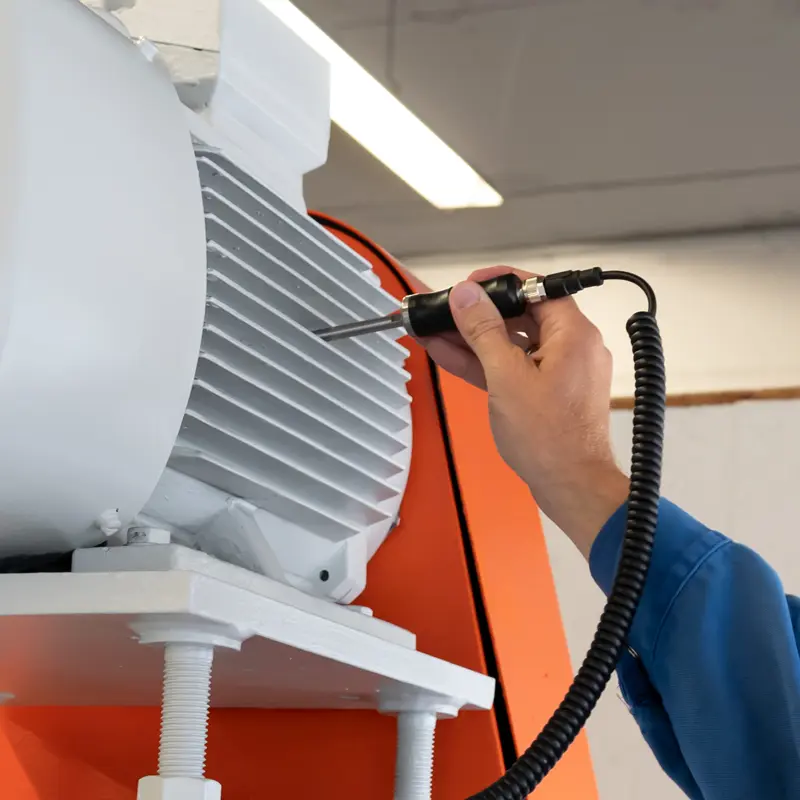

Een extra functie is routemeting. De routemeting is speciaal ontworpen voor terugkerende metingen op identieke meetpunten. Dit maakt een geordende meting van verschillende meetpunten mogelijk. De trillingsmeter wordt daarom vanwege zijn uitgebreide meetfuncties gebruikt voor onderhouds- en reparatiewerkzaamheden aan machines.

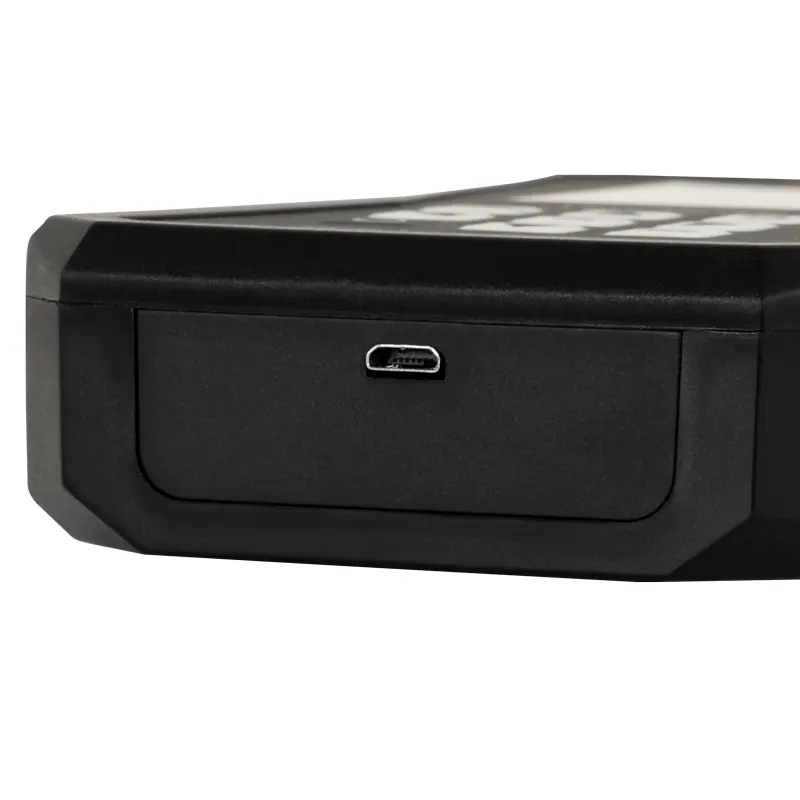

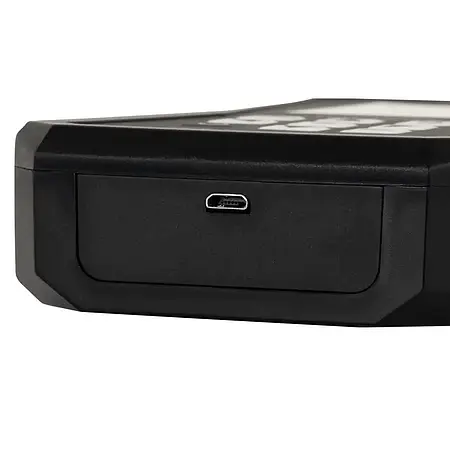

Met het interne geheugen van het trillingsmeetapparaat FFT kunnen de weergegeven meetgegevens van de verschillende meetfuncties worden opgeslagen. Na een meting kunnen de meetgegevens die zijn opgeslagen in de trillingsmeter via de ingebouwde micro-USB-interface naar een pc worden overgedragen. De software voor de trillingsmeter maakt vervolgens een grafiek- en tabelanalyse van de meetwaarden mogelijk. De software kan de meetgegevens exporteren als CSV-bestand voor verdere verwerking.
- voor de mobiele trillingsmeting
- meetbereik tot 399,9 m/s²
- FFT-analyse
- routemeting
- manueel meetwaardegeheugen
- automatische ISO 10816-3-evaluatie
- intern geheugen
- 2,48" LC-display
- oplaadbare batterij
- micro-USB-interface
|
meetbereik |
|
|
versnelling |
0,0 ...
399,9 m / s² |
|
snelheid |
0,00
... 399,9 mm / s |
|
verplaatsing |
0.000
... 3,9 mm |
|
rotatiesnelheid |
600 ...
50000 RPM |
|
resolutie |
|
|
versnelling |
0,1 m /
s² |
|
snelheid |
0,1 mm
/ s |
|
verplaatsing |
1 µm |
|
Frequentiebereik |
|
|
versnelling |
10 Hz
... 10 kHz |
|
snelheid |
10 Hz
... 1 kHz |
|
verplaatsing |
10 Hz
... 200 Hz |
|
FFT-versnelling |
10 Hz
... 8 kHz |
|
FFT-snelheid |
10 Hz
... 1 kHz |
|
nauwkeurigheid
@ 160 Hz |
± 2% |
|
|
|
|
verdere
specificaties |
|
|
meetparameters |
RMS, peak,
peak-peak |
|
handmatige
opslag |
99
mappen met elk 50 meetwaarden |
|
datalogger |
Diverse
start / stop-triggers, |
|
aantal FFT-lijnen |
2048 |
|
routemeting |
100
routes met elk 100 machines met elk 100 meetpunten met elk 1000 meetwaarden |
|
eenheden |
schakelbaar
metrisch / imperiaal |
|
display
|
2,48
"LC-display |
|
menutalen |
Engels,
Duits, Frans, Spaans, Italiaans, Nederlands, Portugees, Turks, Pools,
Russisch, Chinees, Japans |
|
stroomvoorziening |
intern:
LiPo-batterij (3,7 V, 2500 mAh) |
|
bedrijfstijd |
ca. 15
... 20 uur (afhankelijk van de helderheid van het display) |
|
bedrijfs-
en opslagomstandigheden |
temperatuur:
-20 ° C… + 65 ° C |
|
afmetingen
|
165 x
85 x 32 mm |
|
gewicht |
239 g |
|
|
|
|
Technische
gegevens trillingssensor |
|
|
resonantiefrequentie |
24 kHz |
|
kruisgevoeligheid |
≤ 5% |
|
destructielimiet |
5000 g
(peak) |
|
bedrijfs-
en opslagtemperatuur |
temperatuur:
-55 ° C… +150 ° C |
|
materiaal
behuizing |
roestvrij
staal en kunststof |
|
bevestigingsdraad |
¼ - 28
" |
|
afmetingen
|
Ø 29 x
81 mm |
|
gewicht
(zonder kabel) |
119 g |
1 x FFT trillingsmeetapparaat PCE-VT 3900S

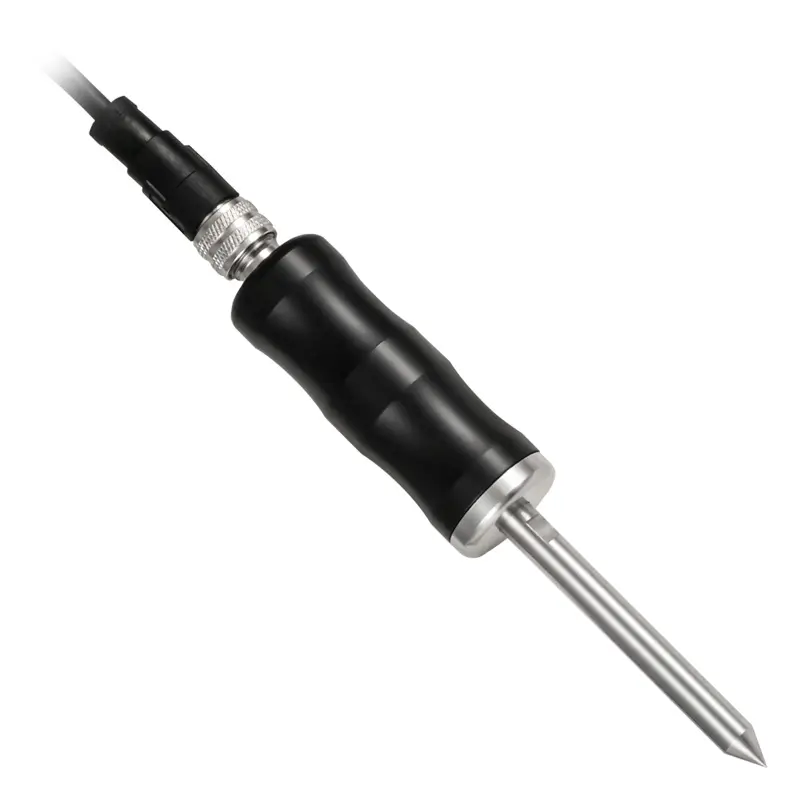

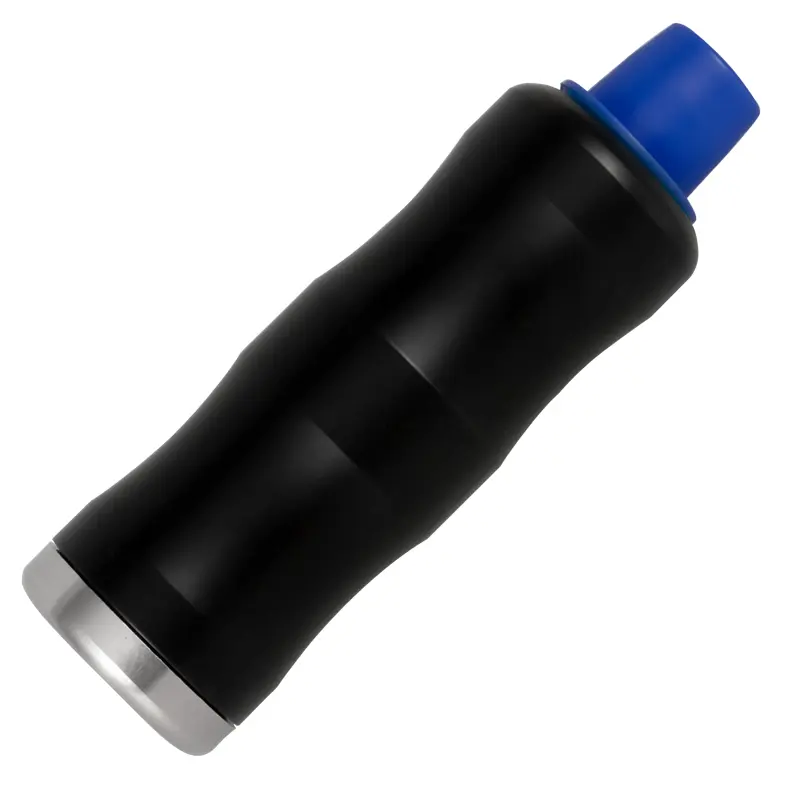

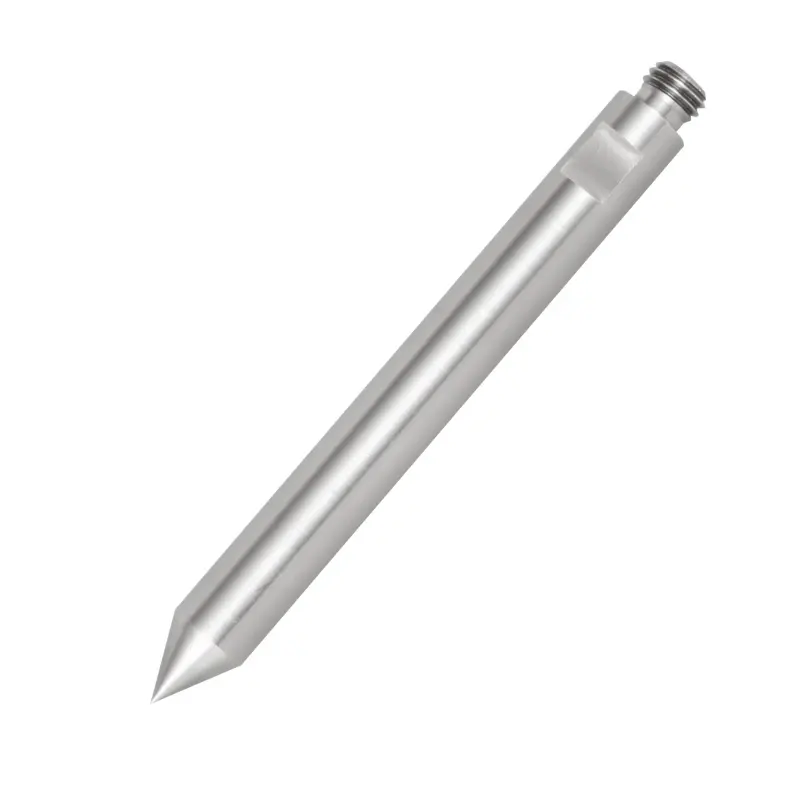

1 x sensor aan handvat
1 x spiraalkabel
1 x micro-USB-kabel
1 x USB-stick met software en handleiding
1 x snelstartgids

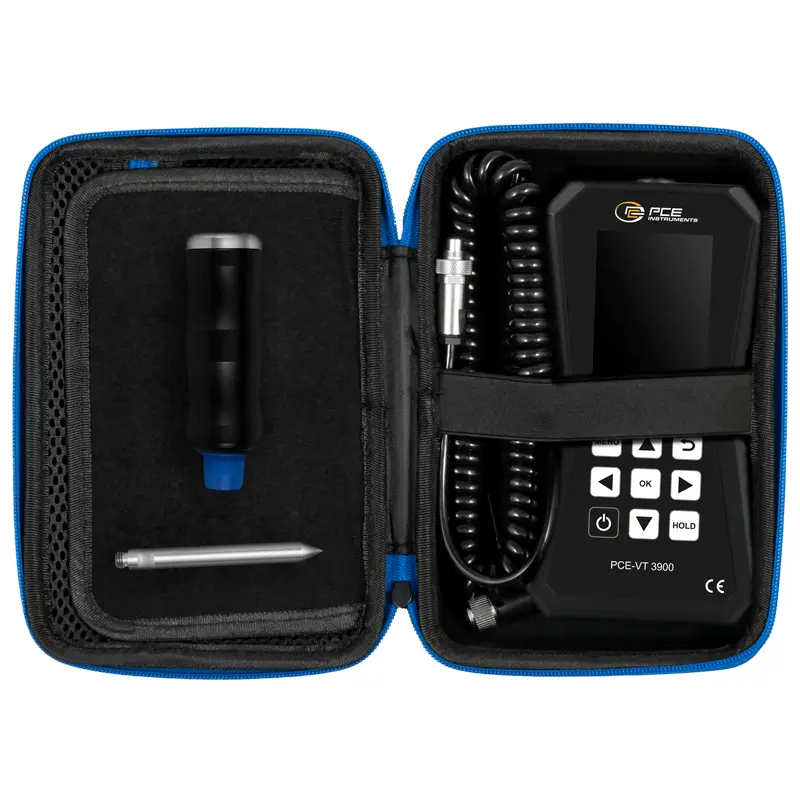

1 x opbergetui
1 x ISO-kalibratiecertificaat
LET OP: Het ISO-kalibratiecertificaat wordt op maat per klant opgesteld en is daarom uitgesloten van het retourrecht.
Bij het bestellen dient u de adresgegevens van de eindgebruiker in te voeren bij de notities!
