  5. Stromingsmeter PCE-TDS 200+ SR-ICA incl. ISO-kalibratiecertificaat
Best.nr.: PCE-TDS 200+ SR-ICA

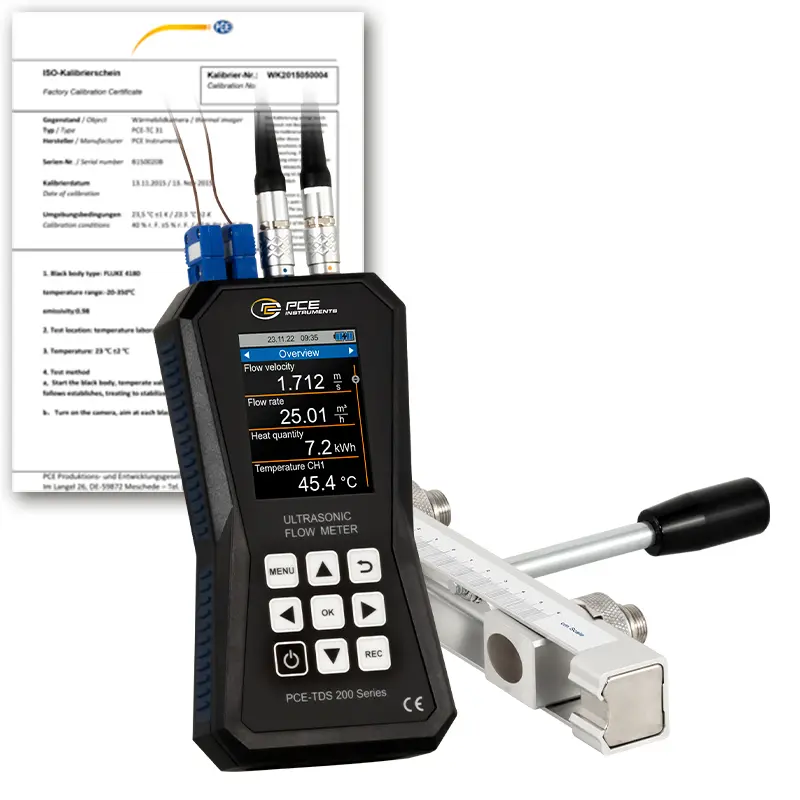

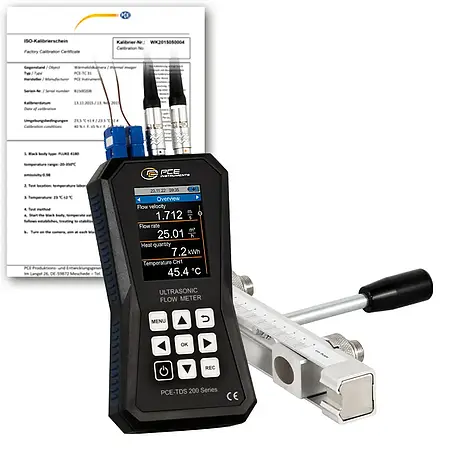

Stromingsmeter PCE-TDS 200+ SR-ICA incl. ISO-kalibratiecertificaat

ISO-kalibratie
3.415,90 €
4.133,24 €
:
4250348731463
PCE-TDS 200+ SR-ICA
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
Levertijd: 10 - 14 dagen

Beschrijving

Stromingsmeter met 32 GB datageheugen / meetbereik ±32 m/s /
Reproduceerbaarheid ±0,5 % van de gemeten waarde / diverse meetsondes / alarmgrenzen / 2,8 " LC display / voor alle media / met ISO kalibratiecertificaat

De stromingsmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. bij een leidingdiameter van DN ≥50, ±3,5 % f.s. bij een leidingdiameter van DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de stromingsmeter een bijzonder nauwkeurig meetapparaat. Voor de installatie van de sensoren op de stromingsmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de stromingsmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de stromingsmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van de stromingsmeting met de stromingsmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de meetwaarden biedt de stromingsmeter een grote verscheidenheid aan eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden vast te leggen via de dataloggerfunctie van de flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen op de flowmeter worden ingesteld. Een geheugenpunt van de stromingsmeter bevat eenmalig alle gemeten variabelen. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de stromingsmeter. Op de stromingsmeter kunnen 10 miljoen meetpunten worden opgeslagen.

Met de optionele software kunnen de geregistreerde meetwaarden uit de flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de stromingsmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de stromingsmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de flowmeter via de software worden ingesteld. Een live weergave van de meetwaarden van de stromingsmeter is ook mogelijk met de software.

Om met de flowmeter de warmtehoeveelheid te bepalen zijn ook twee thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de stromingsmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Aan de hand van het temperatuurverschil en het gemeten stroming kan de stromingsmeter de hoeveelheid warmte bepalen. Desgewenst kan de stromingsmeter tegelijkertijd, tijdens de meting, de kosten per eenheid warmtehoeveelheid berekenen en weergeven. Zo wordt de stromingsmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.

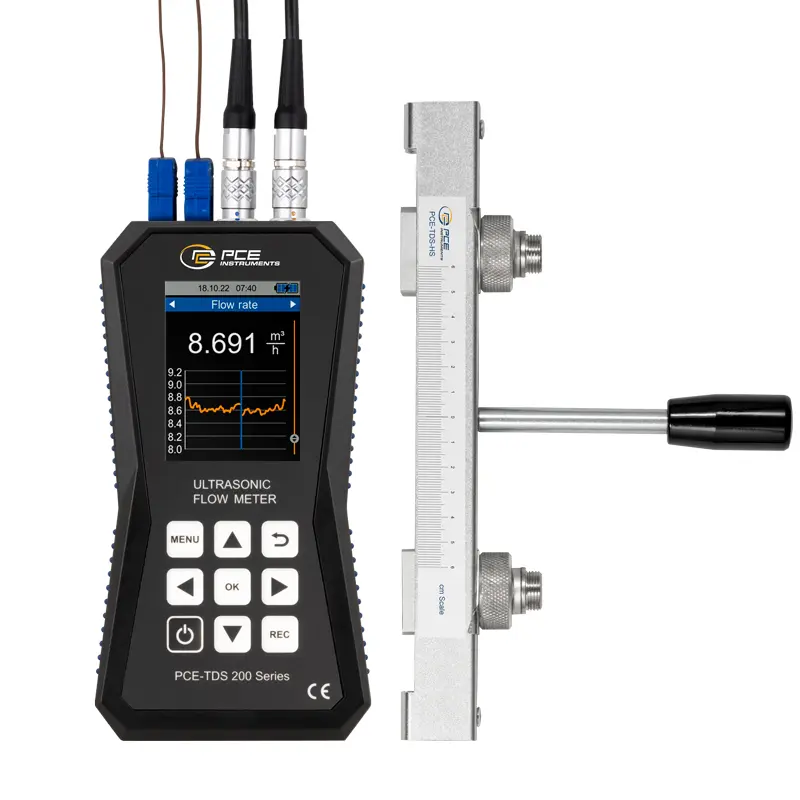

Het LC-kleurendisplay van de stromingsmeter heeft een grootte van 2,8" en is daardoor goed afleesbaar.

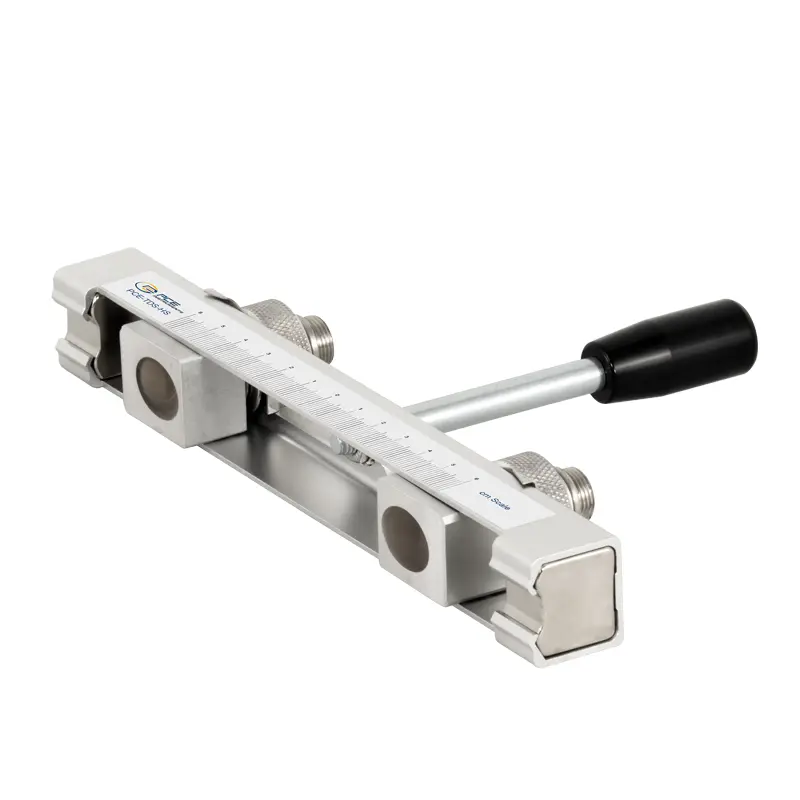

PCE-TDS 200 SR SENSOR
Op rail aangesloten sensoren voor leidingafmetingen DN 15 ... 100 / 20 ... 108 mm. Beide sensoren bevinden zich op één rail om de positionering van de sensoren te vereenvoudigen. Voor een eenvoudige bediening is er een handvat op de rail. Onder de rails bevinden zich magneten, zodat de sensoren zich zelf kunnen vasthouden aan pijpen met ferro-metaal.

Kenmerken

- Meetbereik ±32 m/s
- USB-C interface voor gegevensoverdracht
- optionele software voor analyse van de meetwaarden
- Reproduceerbaarheid ±0,5 % van de gemeten waarde
- Meting van de warmtehoeveelheid
- Datageheugen voor 10 miljoen meetpunten
- individueel instelbare alarmgrenzen
- Incl. ISO-kalibratiecertificaat



Specificaties

Flowmeting



Meetbereik

±32 m/s

Resolutie

0,001 m/s

Nauwkeurigheid

DN ≥50 mm: ±1,5 % van mv voor snelheden > 0,3 m/s



DN <50 mm: ±3,5 % van mv voor snelheden > 0,3 m/s

Reproduceerbaarheid

±0,5% van het lezen





PCE-TDS 200 SR SENSOR

Sensorpaar

Doorsnede

DN 15 ... 100 / 20 ... 108 mm

Methode

Z, V, N, W

Gemiddeld

-Water



-Zeewater

-Olie

-Aardolie



-Methanol



-Ethanol



-Diesel



-Benzine



-Petroleum



-Door gebruiker ingesteld



(handmatige invoer van de geluidssnelheid van het medium)





Alle vloeistoffen met een onzuiverheid

<5%

Materiaal van de pijp

- Koper CU



- Staal FE



- Roestvrij staal VA



- Aluminium AL



- Messing ME



- Gietijzeren CI



- IJzer FE



- Nikkel NI



- Titan TI



- Zink ZI

- Acryl AC



- Polyethyleen PE



- Polypropyleen PP



- Polyvinylchloride PVC



- Nylon NY



- Door gebruiker ingesteld



(handmatige invoer van de dwarssnelheid van het geluid



van het pijpmateriaal)





Binnenvoering van de pijp

- Geen voering



- Epoxy



- Rubber



- Mortier



- Polystyreen PS



- Polyethyleen PE



- Polytetrafluorethyleen PTFE



- Polyurethaan PU



- Polypropyleen PP



- Door gebruiker ingesteld



(handmatige invoer van de lengtesnelheid van het geluid



de binnenvoering van de buis)





Meetparameters

Stroomsnelheid, volumestroom en volume

Eenheden (afmetingen)

mm, in

Eenheden (stroomsnelheid)

m/s, ft/s

Eenheden (volumestroom)

m³, l, gal, igl, mgl, cf, bal, ib, ob

Datum

Seconden, minuten, uren, dagen

Eenheden (volume)

m³, l, gal, igl, mgl, cf, bal, ib, ob









Thermometrie



Meetbereik

Nauwkeurigheid

Type B: 600 ... 1800 °C

Type B: ±(0,5 % + 3 °C)

Type E: -100 ... +900 °C

Type E: ± (0,4% + 1 °C)

Type J: -100 ... 1150 °C

Type J: ±(0,4 % + 1 °C)

Type K: -100 ... +1370 °C

Type K: ±(0,4 % + 1 °C)

Type N: -100 ... + 1150 °C

Type N: ±(0,4 % + 1 °C)

Type R: 0 ... 1700 °C

Type R: ±(0,5 % + 3 °C)

Type S: 0 ... 1500 °C

Type S: ± (0,5% + 3 °C)

Type T: -100 ... +400 °C

Type T: ±(0,4 % + 1 °C)





Resolutie

0,1 °C





Aansluitbare thermokoppels

B, E, J, K, N, R, S, T

Meetparameters

Stroomsnelheid, volumestroom, volume, temperatuur,



Warmteafgifte en hoeveelheid warmte

Eenheden (temperatuur)

°C / °F

Eenheden (hoeveelheid warmte)

K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu

Eenheden (warmteafgifte)

W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h

Kostenweergave

EUR, Pond, USD, Turkse Lira, Zloty, Yen





Aanvullende specificaties



Display

2.8 "LCD-scherm

Eenheden

metrisch / imperiaal

Menu talen

Duits, Engels, Frans, Spaans,



Italiaans, Nederlands, Portugees, Deens

Turks, Pools, Russisch, Chinees, Japans

Gebruiks- en opslagcondities

Temperatuur: -20 ... +65 °C



Vochtigheid: 10 ... 95 % RV, niet-condenserend

Datalogger

32 GB opslagcapaciteit / 10 miljoen meetpunten

Interface

USB (voor online meting, uitlezing van de interne



geheugen en om de batterij op te laden)

Bescherming

Ip52

Voeding

Intern: LiPo batterij (3,7 V, 2500 mAh)



Extern: USB 5 VDC, 500 mA

Batterijduur

ca. 10 uur

Afmetingen

165 x 85 x 32 mm

Gewicht

255 gr

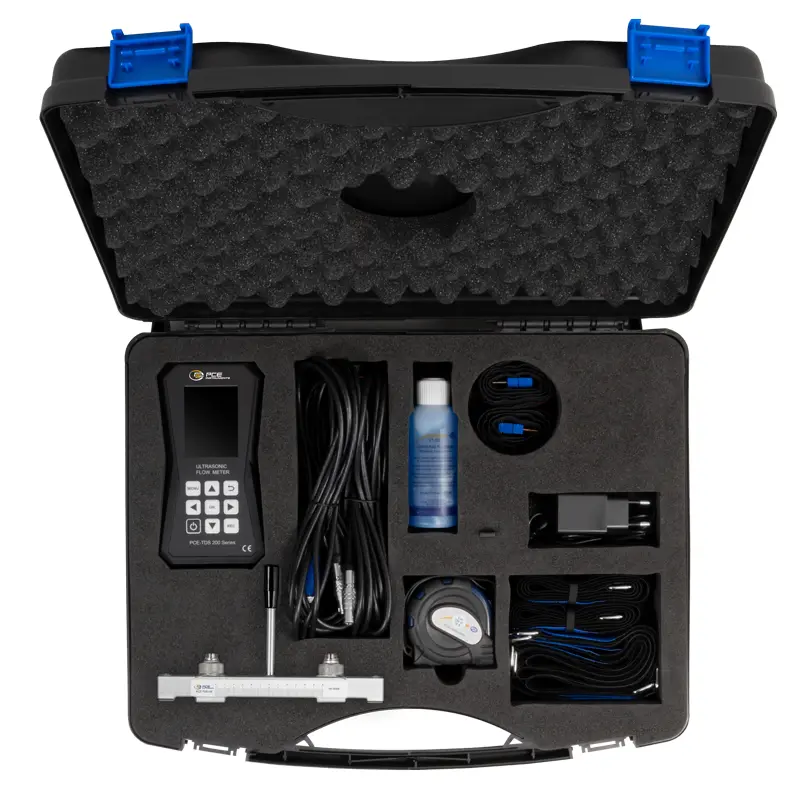

Leveromvang

1 x Stromingsmeter PCE-TDS 200+ SR
2 x Temperatuursensor TF-RA330
1 x Flowsensor PCE-TDS 200+ SR SENSOR (paar)
2 x 5 m aansluitkabel
2 x Afneembare kabelbinders
1 x Voedingseenheid
1 x USB-C kabel
1 x Ultrasone contactgel
1 x PCE meetlint
1 x Kunststof koffer
1 x Gebruiksaanwijzing
1 x ISO-kalibratiecertificaat

LET OP: Het ISO-kalibratiecertificaat wordt op maat per klant opgesteld en is daarom uitgesloten van het retourrecht.

Bij het bestellen dient u de adresgegevens van de eindgebruiker in te voeren bij de notities!
