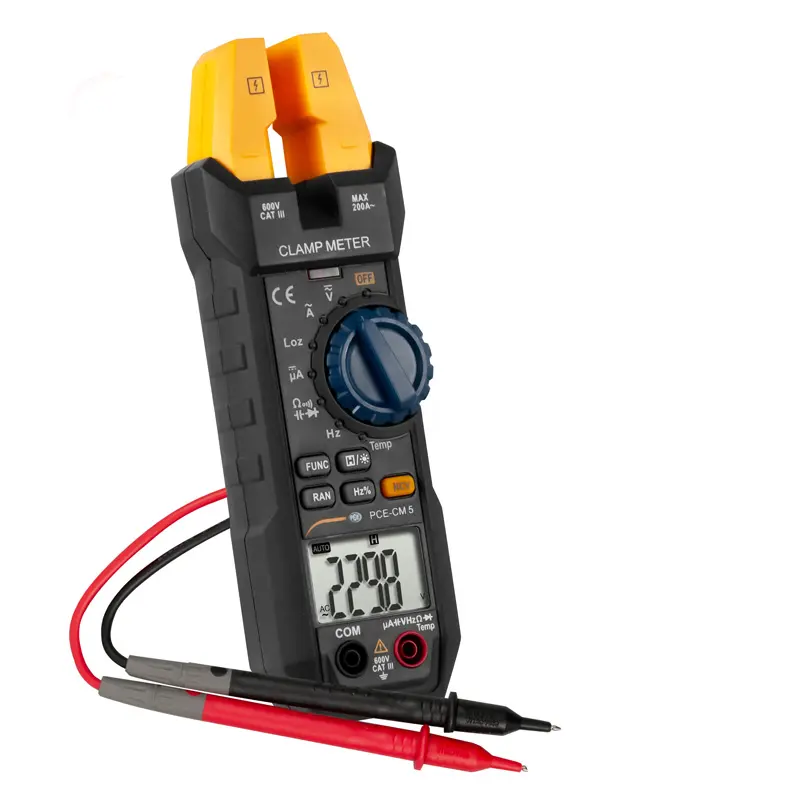

Spanningstester PCE-CM 5

Best.nr.: PCE-CM 5

»Vragen over dit artikel

Levertijd: 1-2 werkdagen

Spanningstester met NCV-meting / stroommeting tot 200 A AC / frequentiemeting direct op de klem. Frequentiemeting direct op de stroomtang / klaar voor onmiddellijk gebruik / eenvoudige bediening

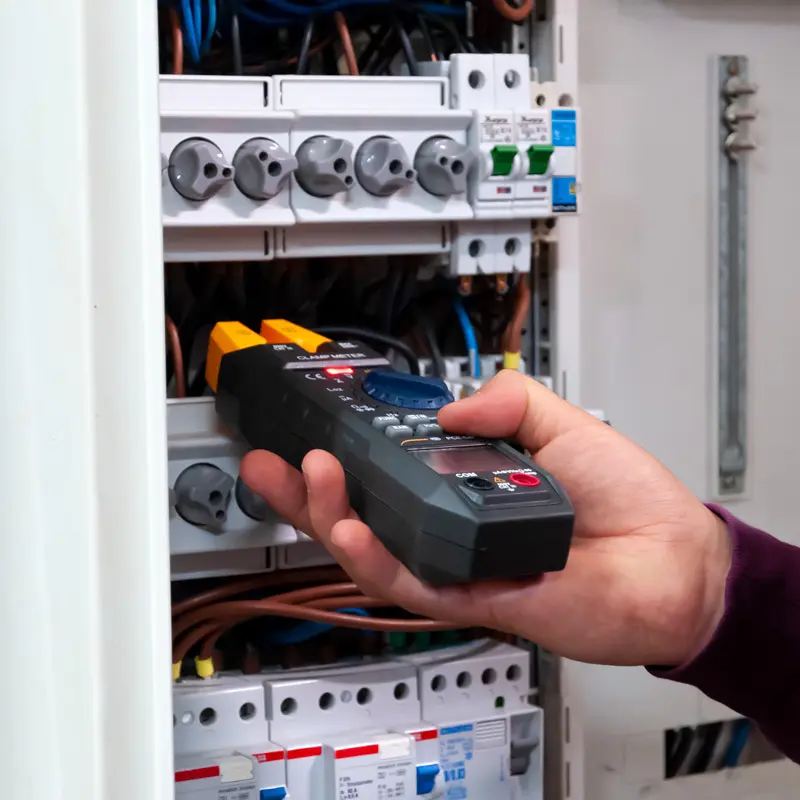

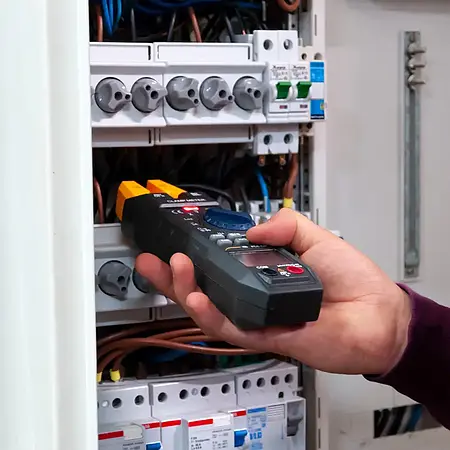

De stroomtang is een multimeter met verschillende functies. Zo kunnen stroommetingen tot 200 A AC contactloos met de stroomtang worden uitgevoerd. Dit stroombereik van de stroomtang dekt een breed scala aan stroommetingen. Dankzij de contactloze stroommetingen van de stroomtang kunnen metingen worden verricht tijdens het gebruik. Dit betekent dat de meting niet hoeft te worden voorbereid met de klem, aangezien de metingen direct op de te meten lijn kunnen worden verricht.

Een andere speciale contactloze functie van de stroomtang is de NCV-meting (Not Connected Voltage). Met deze meting kan de stroomtang aangeven of er een spanning op een lijn staat. Ook hier hoeft de klem tijdens het gebruik niet voor de meting te worden voorbereid. Deze twee kenmerken van de meetklem verminderen dus het risico van letsel door elektrische schokken.

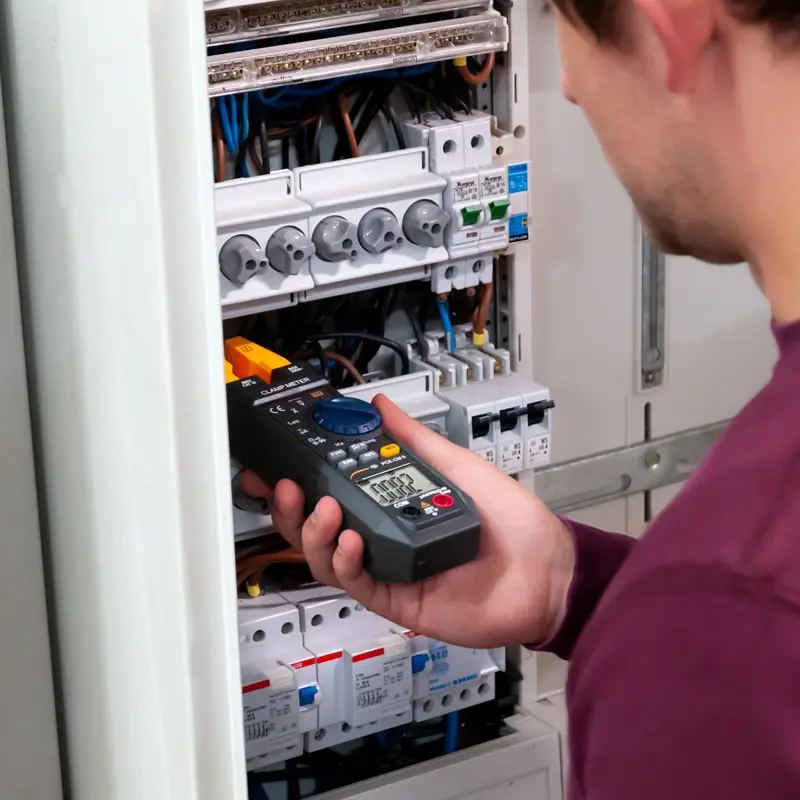

Andere nuttige functies van de stroomtang zijn het meten van de weerstand en de continuïteitstest. De continuïteitstest van de klem kan bijvoorbeeld worden gebruikt om te bepalen of een relais in een schakelkast volledig gesloten is. Dankzij de snelle meetfrequentie van de stroomtang kunnen eventuele stroomschommelingen worden vastgesteld. Dit maakt de stroomtang tot een onmisbaar gereedschap voor elke elektricien.

- inductieve stroommeting tot 200 A AC

- spanningsmeting met frequentiemeter

- hold"-functie voor het bevriezen van de gemeten waarde

- temperatuurmeting met thermokoppel

- klein en compact ontwerp

- lagere interne weerstand met de LowZ-functie

Meetfunctie
Wisselstroom
Meetbereik	Resolutie	Nauwkeurigheid
200 A	0,1 A	± (3,0% + 3 cijfers)
Frequentiebereik: 40 ... 400 Hz
Maximale ingangsstroom: 200 A AC

Meetfunctie
Gelijkstroom
Meetbereik	Resolutie	Nauwkeurigheid
600 μA	0,1 μA	± (1,0% + 4 cijfers)
1000 μA	1 μA	± (1,0% + 4 cijfers)
Maximale ingangsstroom: 1000 μA

Meetfunctie
Dc
Meetbereik	Resolutie	Nauwkeurigheid
600 mln	0,1 mV	± (0,7% + 3 cijfers)
6 V	0,001 V	± (0,7% + 3 cijfers)
60 V	0,01 V	± (0,7% + 3 cijfers)
600 V	0,1 V	± (0,7% + 3 cijfers)
Ingangsimpedantie: 10 MΩ
Maximale ingangsspanning: 600 V DC AC rms

Meetfunctie
Wisselspanning
Meetbereik	Resolutie	Nauwkeurigheid
6 V	0,001 V	± (0,8% + 3 cijfers)
60 V	0,01 V	± (0,8% + 3 cijfers)
600 V	0,1 V	± (0,8% + 3 cijfers)
Ingangsimpedantie: 10 MΩ
Maximale ingangsspanning: 600 V DC AC rms
Frequentiebereik: 40 ... 400 Hz

Meetfunctie
LowZ AC/DC
Meetbereik	Resolutie	Nauwkeurigheid
600 V	0,1 V	± (2,0% + 3 cijfers)
Ingangsimpedantie: 10 MΩ
Maximale ingangsspanning: 600 V DC AC rmsS
Frequentiebereik: 40 ... 400 Hz

Meetfunctie
Tegenstand
Meetbereik	Resolutie	Nauwkeurigheid
600 Ω	0,1 Ω	± (0,8% + 3 cijfers)
6 kΩ	0,001 kΩ	± (0,8% + 3 cijfers)
60 Pixels	0,01 kΩ	± (0,8% + 3 cijfers)
600 kΩ	0,1 kΩ	± (0,8% + 3 cijfers)
6 MΩ	0,001 MΩ	± (1,2% + 3 cijfers)
60 mω	0,1 MΩ	± (1,2% + 3 cijfers)
Testspanning (open circuit): 0,4 V
Overspanningsbeveiliging: 250 V AC/DC rms

Meetfunctie
Continuïteitscontrole
Meetbereik	Resolutie	Nauwkeurigheid
-	0,1 Ω	-
Overspanningsbeveiliging: 250 V AC/DC rms
Piep op <50 Ω

Meetfunctie
Diode testen
Meetbereik	Resolutie	Nauwkeurigheid
-	0,001 V	-
Overspanningsbeveiliging: 250 V AC/DC rms
Voorwaartse stroom: 1 mA DC
Voorwaartse spanning: 3,3 V DC

Meetfunctie
Capaciteiten
Meetbereik	Resolutie	Nauwkeurigheid
99,99 nF	0,01 nF	± (4,0% + 5 cijfers)
999,9 nF	0,1 nF	± (4,0% + 5 cijfers)
9,999 μF	0,001 μF	± (4,0% + 5 cijfers)
99,99 μF	0,01 μF	± (4,0% + 5 cijfers)
999,9 μF	0,1 μF	± (4,0% + 5 cijfers)
9.999 mF	1 μF	± (4,0% + 5 cijfers)
99,99 mF	0,01 mF	± (4,0% + 5 cijfers)
Overspanningsbeveiliging: 250 V AC/DC rms

Meetfunctie
Temperatuur (thermokoppel type-K)
Meetbereik	Resolutie	Nauwkeurigheid
-20 ... 0 °C	1 °C	± (3,0% + 2 cijfers)
1 ... 400 °C	1 °C	± (2,0% + 2 cijfers)
-4 ... 32 °F	1 °F	± (3,0% + 4 cijfers)
33 ... 752 °F	1 °F	± (2,0% + 4 cijfers)
Overspanningsbeveiliging: 250 V AC/DC rms

Meetfunctie
Frequentie (met de huidige klem)
Meetbereik	Resolutie	Nauwkeurigheid
99,99 Hz	0,01 Hz	± (1,5% + 5 cijfers)
999,9 Hz	0,1 Hz	± (1,5% + 5 cijfers)
>1 kHz	0,001 kHz	alleen ter referentie
Frequentiebereik: 10 Hz ... 1 KHz
Maximale ingangsstroom: 200 A AC rms
Ingangsbereik: > 60 A AC rms (als de ingangsstroom toeneemt, neemt de frequentie ook toe)

Meetfunctie
Frequentie (voor spanningsmeting)
Meetbereik	Resolutie	Nauwkeurigheid
99,99 Hz	0,01 Hz	± (1,5% + 5 cijfers)
999,9 Hz	0,1 Hz	± (1,5% + 5 cijfers)
9,999 Hz	0,001 kHz	± (1,5% + 5 cijfers)
>10 kHz	0,01 kHz	alleen ter referentie
Frequentiebereik: 10 Hz ... 10 KHz

Meetfunctie
Frequentie (directe meting)
Meetbereik	Resolutie	Nauwkeurigheid
99,99 Hz	0,01 Hz	± (0,3% + 5 cijfers)
999,9 Hz	0,1 Hz	± (0,3% + 5 cijfers)
9,999 Hz	1 Hz	± (0,3% + 5 cijfers)
99,99 kHz	0,01 kHz	± (0,3% + 5 cijfers)
999,9 kHz	0,1 kHz	± (0,3% + 5 cijfers)
9,999 kHz	1 kHz	± (0,3% + 5 cijfers)
99,99 MHz	0,01 MHz	± (0,3% + 5 cijfers)

Meetbereik: 10 Hz ... 60 MHz
Ingangsimpedantie: 10 MΩ
Ingangsbereik: >0,2 V AC rms (als de ingangsspanning toeneemt, neemt de frequentie ook toe)
Maximale ingangsspanning: 250 V AC rms

Meetfunctie
Inschakelduur
Meetbereik	Resolutie	Nauwkeurigheid
5 ... 95 %	0,1 %	±0,3 %

Andere specificaties
Selectie van meetbereik	automatisch en handmatig
Maximale werkhoogte	2000 m
Beeldscherm	LC-scherm
Grootste weergavewaarde	5999
Meetbereik overschreden	"OL"-scherm
Meetbereik onderschrijding	"-OL"-scherm
Meetsnelheid	3 metingen per seconde
Automatische uitschakeling	na 15 minuten in geval van inactiviteit
Voeding	1 x 9 V blok batterij
Servicevoorwaarden	0 ... 40 °C
Opslag conditie	-10 ... 50 °C
Afmeting	201 x 65 x 43 mm
Gewicht	ca. 265 g (met batterij)
