Best.nr.: BIA Klasse 1

Sluitkrachtmeter Origineel BIA Kl. 1 voor bus- en treindeuren

Meetinstrumenten

»Vragen over dit artikel

Levertijd: 10 - 14 dagen

Beschrijving

Sluitkrachtmeetsysteem voor bus- en treindeuren en schuifdeuren

Sluitkrachtmeter / Veiligheid door sluitkrachtmeting

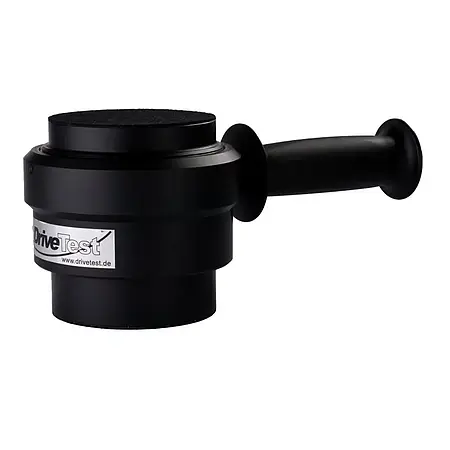

De originele BIA Klasse 1 is een elektronische sluitkrachtmeter voor deuren van trainen en bussen. Het uitgekiende ontwerp combineert precisie met praktische robuustheid en garandeert nauwkeurige meetwaarden, zelfs na jarenlang gebruik in ruwe omgevingen.

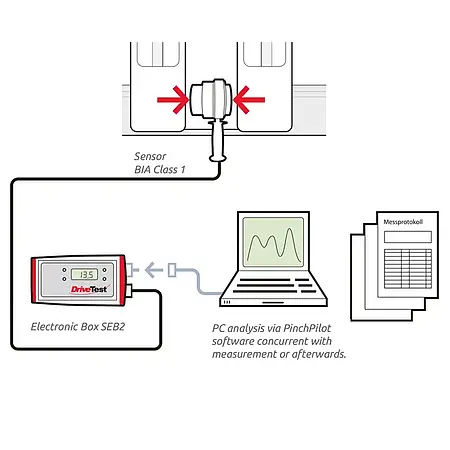

Voor cyclische metingen aan voertuigen met meerdere deuren is een snelle en gemakkelijke uitvoering van groot belang. Daartoe werd software ontwikkeld die de meetprocedure en de voor de documentatie vereiste inspanning drastisch vermindert. Met slechts enkele bedieningsstappen kunnen de metingen van een compleet voertuig worden overgenomen, in tabelvorm worden afgedrukt en in een database worden opgeslagen.

Wij bieden geschikte interfaces (bv. Microsoft® DLL of National Instruments® LabVIEW) voor integratie in een geautomatiseerde testreeks.

Kenmerken

- Toepasselijke normen - EN 14752:2005, VDV 111, 2001/85/EG

- Nauwkeurige metingen

- Robuust ontwerp

- Gemakkelijk te gebruiken

- Bediening met één knop of op afstand via Microsoft® DLL interface of National

Instruments® LabView-bibliotheek

- Volledige leveringsomvang - inclusief hoogwaardige draagtas en software

- Professionele, uitgebreide pc-software - PinchPilot

- Uitgebreide gebruikersondersteuning - kalibratiedienst, standaardwisselservice

- Ondersteuning voor het beheer van grote vloten

Specificaties

Originele BIA Klasse 1
Meetbereik	25 ... 310 N
Nauwkeurigheid	+/– 3 N of 3 % van de aflezing
Resolutie	1 N
Stijfheid	10 N/mm
Breedte van de opening	115 mm
Doorsnede	100 mm
Meetprincipe	Rekstrookomvormers
Detectiefrequentie/-snelheid	250 Hz / 4 ms
Batterij	Batterij 9 V blok, bijv. 6LR61
Bewaking van de batterijspanning	Ja
Omgevingscondities	-10 tot +40 °C
Opslagcondities	-40 tot +50 °C
Vochtigheid	90% rel. F, niet gecondenseerd.
Afmetingen	260 x 130 x 115 mm
Gewicht	2,1 kg

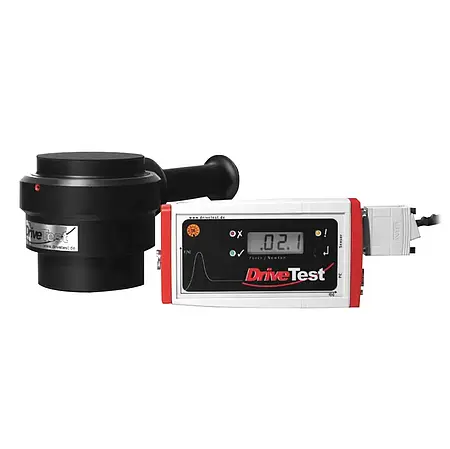

Display unit SEB2
- Datalogger met LCD-display en LED-statusindicatoren, bedieningsknop, seriële interface
- Optionele pc-gestuurde meting
- 9 V batterijvoeding
- Klok
- Geheugen voor 100 metingen
- Sensor en PC-interface
- Weergave van de piekwaarde en effectieve krachtindicator
- Waarderingsweergave i. O./n. i. O.

Pc-evaluatiesoftware PinchPilot
- Meertalig (DE, EN, IT, FR, ES)
- Grafische weergave van de krachtcurve
- Berekening van normrelevante karakteristieke waarden
- Evaluatie volgens verschillende richtlijnen mogelijk
- Door de gebruiker gedefinieerd beleid instelbaar
- Protocol afdrukken
- Gegevensexport (Excel, CSV, PDF)
- Optionele meetpuntidentificatie - Systeemvereisten Software PinchPilot (zie tabblad Software/App)

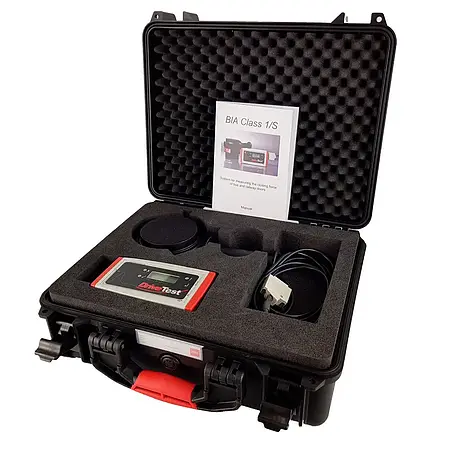

Leveromvang

1 x Sluitkrachtmeter BIA klasse 1 met 2,5 m aansluitkabel

1 x Display unit SEB2 afzonderlijke gemeten waarde acquisitie module

met LCD en LED display Membraanknop en seriële interface

1 x 9 V blok batterij

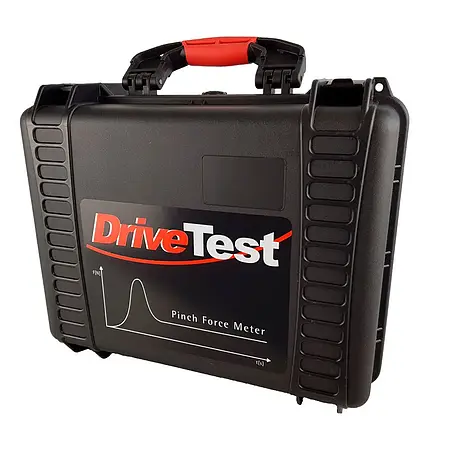

1 x transportkoffer met schuiminzetstuk voor de volledige leveringsomvang

1 x PC-aansluitkabel (USB)

1 x USB-gegevensstick met pc-evaluatiesoftware PinchPilot en documentatie

1 x handleiding

1 x ISO kalibratie certificaat

LET OP: Het ISO-kalibratiecertificaat wordt op maat per klant opgesteld en is daarom uitgesloten van het retourrecht.

Bij het bestellen dient u de adresgegevens van de eindgebruiker in te voeren bij de notities!

Software / App

Beschrijving Software / Technische vereisten

Voor onze meetapparatuur heeft u een van onze softwaretools nodig. Onze software wordt gebruikt om de gegevens te evalueren die tijdens de sluitkrachtmetingen worden verkregen. Afhankelijk van welk meetapparaat of evaluatieapparaat u hebt, kunt u verschillende software downloaden.

- PC/laptop Windows 7 of hoger

- Seriële USB-verbinding of Bluetooth-interface

- Meetapparaat

- voor de volgende meettoestellen: Original BIA Class 1, BIA 600, FM 100, FM 200, FM 202,

FM 205, FM 206, FM 207, FM 208, FM 300

PC software PinchPilot

Onze "PinchPilot"-software wordt gebruikt om de gegevens te evalueren die tijdens de sluitkrachtmetingen worden verkregen. Voor het dagelijkse werk is geen extra software nodig.

Uitvoer van gegevens

PinchPilot biedt alle functies die nodig zijn voor routinemetingen. Moeten de gegevens echter in een andere ruimte verder worden verwerkt, dan zijn er verschillende soorten export waaruit u kunt kiezen:

Tekstuitvoer: meetwaarden als numerieke reeks; importeerbaar in bijv. Microsoft Excel

Beeltexport: protocol of afzonderlijk diagram in EMF-formaat; importeerbaar in bijv. Microsoft Word Meetgegevens exporteerbaar als ppdx (XML-formaat) en importeerbaar met onze andere softwaretools voor verdere verwerking.

SQL database: Op verzoek kan een aangepaste SQL interface worden geïmplementeerd.

National Instruments DataPlugin (voor invoer in Diadem of LabView)

Evaluatie volgens de PinchPilot-richtlijnen

De software evalueert de meetresultaten volgens de richtlijnen van PinchPilot. Deze zijn gebaseerd op toepasselijke regelgeving (wetten, normen, richtslijnen). Zij bestaan uit een reeks parameters die de toegestane grenswaarden omvatten. De verkregen meetresultaten worden dienovereenkomstig geëvalueerd. Het toegestane bereik is in kleur gemarkeerd in het meetdiagram en maakt een snelle beoordeling van de meting mogelijk. De richtlijnen van PinchPilot worden door ons bijgehouden. Kalibraties door ons omvatten een update van de software en dus ook van de PinchPilot richtlijnen. Met regelmatige kalibratie heeft de gebruiker de zekerheid dat hij altijd test volgens de laatste stand van zaken. Naast de evaluatie volgens de richtlijnen van PinchPilot heeft de gebruiker de mogelijkheid zijn eigen richtlijn te creëren.

Documentatie van de resultaten

Er zijn twee mogelijkheden om de metingen op papier te documenteren: Het meetrapport is een gedetailleerde grafische documentatie van een meetpunt. Het meetrapport is een documentatie van verschillende meetpunten in tabelvorm. Dit kan worden gebruikt om alle metingen op één voorwerp (deur, wagen, enz.) te documenteren.

U kunt de gebruikerstaal zelf instellen: Duits, Engels, Frans, Italiaans en Spaans. Kosten voor een software-upgrade worden gemaakt als er geen licentie beschikbaar is voor de gedownloade versie.

Momenteel kunnen de volgende normen en richtsnoeren worden geëvalueerd:

EN 81-1 2000-4-EG

FMVSS118

APTA PR-M-S-18-10

ASME A17.1 2000

DIN EN 14752:2005

DIN EN 14752:2015

2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO

EN14120 DIN 18650-1

DIN EN 12453

DIN EN 16005

DIN EN 60335-2-103

ASR A1.7

ECE R-21

prEN 12650-1

Voor onze meetapparatuur heeft u een van onze softwaretools nodig. Onze software wordt gebruikt om de gegevens te evalueren die tijdens de klemkrachtmetingen worden verkregen. Afhankelijk van welk meetapparaat of evaluatieapparaat u hebt, kunt u verschillende software downloaden.
