Best.nr.: PCE-MTS500-DFG N 5K FD 300 KIT

Materiaal testopstelling PCE-MTS500-DFG N 5K FD 300 KIT

3.890,90 €
4.707,99 €
PCE-MTS500-DFG N 5K FD 300 KIT
Prijzen zijn netto, exclusief BTW en 120,00 € netto verzendkosten
Levertijd: 10 - 14 dagen

Beschrijving

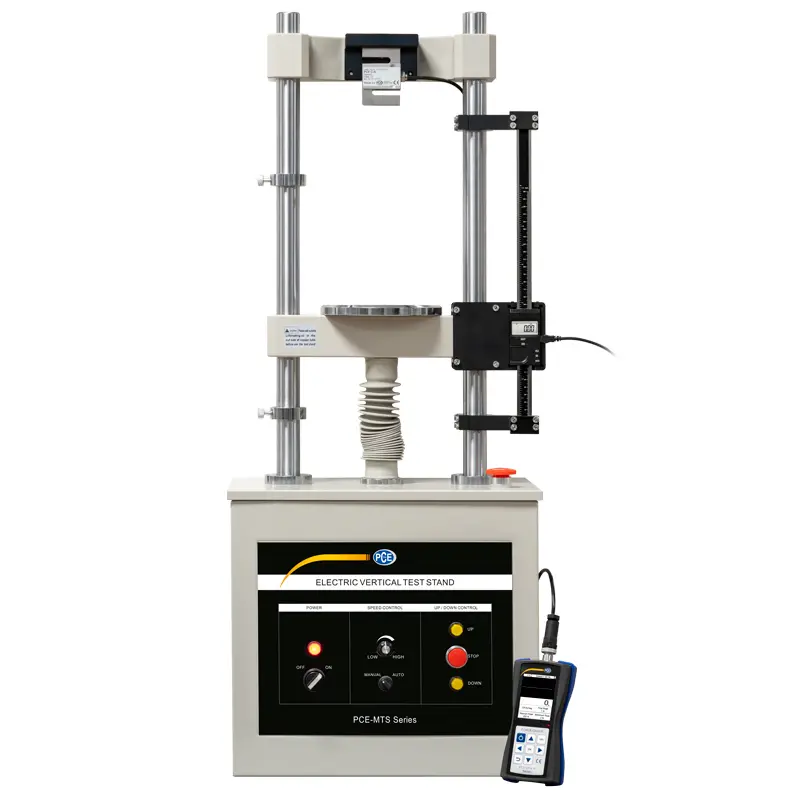

Gemotoriseerde testbank PCE-MTS500
gemotoriseerde testbank tot 5000 N, past op alle PCE krachtmeters met interne en externe  meetcel, grote slag, verstelbare toevoersnelheid

Onze gemotoriseerde testbank PCE-MTS500 kan met verschillende varianten met onze krachtmeters uit de PCE serie worden gecombineerd. Met de gemotoriseerde testbank PCE-MTS500 kunnen we bijna alle toepassingen voor druk- en trekkracht, herhaalbaar, uitvoeren. Het gebruik van de gemotoriseerde testbank garandeert een exacte correlatie tussen testmatrix en testbank. Het bereik van de maximale kracht van de testbank is 500 kg. Het gebruik van de gemotoriseerde testbank vereist een elektrische verbinding. De toevoersnelheid is instelbaar tussen 30 mm/min en 230 mm/min. Daarom wordt met de gemotoriseerde testbank PCE-MTS500 een nauwkeurige meting gewaarborgd.

Krachtmeters PCE-DFG N Serie
Met externe meetcellen en een USB-interface voor het verbinden met een pc

Deze krachtmeter meet zowel de drukkracht, als de trekkracht. Dit alles met een zeer hoge resolutie. De trek- en drukkracht worden vaak in het laboratorium gemeten. Het krachtmeetapparaat wordt geleverd met een externe meetcel. Afhankelijk van het model kan de krachtmeter tot max. 10000 N meten. Er zijn modellen beschikbaar met een bereik tot 1000N, 2500N en 5000N. In de meetcellen kunnen verschillende oogjes of haken met een M10- of M12-schroefverbinding gemonteerd worden. Ook is het mogelijk eigen constructies met deze schroefverbindingen aan de meetcel te monteren.

De krachtmeter is uitgerust met een USB-interface. Deze interface maakt het mogelijk om de meetdata uit te lezen met de pc software. Hierdoor kunnen meetprotocollen aangemaakt worden en deze op te slaan en te exporteren. De krachtmeter bezit een grafisch LCD-display, waarop de meetwaarden numeriek maar ook als grafiek weergegeven kunnen worden. Bovendien heeft het krachtmeetapparaat een IP54 bescherming en is daardoor inzetbaar in robuuste industriële omgevingen. Tevens maakt dit, dat het apparaat probleemloos trek- en drukkrachtmetingen buiten uit kan voeren, zelfs bij slechte weersomstandigheden.

Er zijn verschillende statieven verkrijgbaar voor de montage van onze krachtmeters. De krachtmeters worden geleverd inclusief intern meetwaardegeheugen en een groot voordeel van de meters uit de PCE-DFG N serie is dat de meetcellen verwisselbaar zijn. Hierdoor kunnen verschillende meetcellen gebruikt worden in combinatie met slechts één handapparaat.
De gemotoriseerde testbank wordt dáár gebruikt, waar het menselijk lichaam, voor wat betreft de krachtmeting, zijn grenzen bereikt heeft.

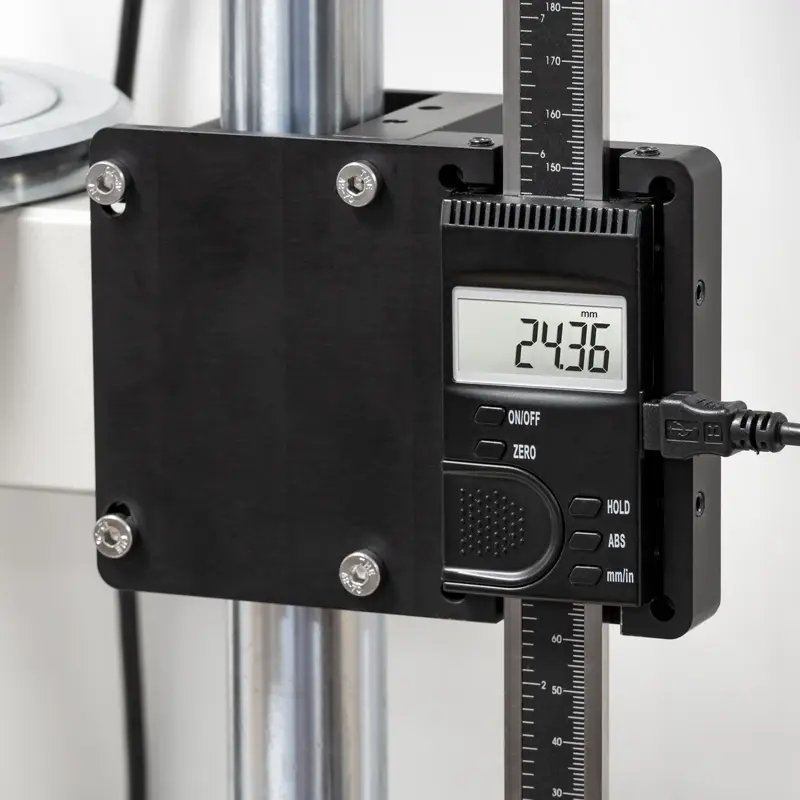

Adapter voor materiaaltestbank voor krachtmetingen / incl. software / 11 onderdelen

De PCE-DFG FD 300 is een nuttige uitbreiding op de materiaaltestbank PCE-MTS 500 in combinatie met een krachtmeetapparaat (b.v. PCE-DFG N 5K). Met deze extensie kunt u force-path-diagrammen en verlopen maken. De meegeleverde software biedt de gebruiker een geoptimaliseerde interface om diagrammen en grafieken te evalueren. Op deze manier kunnen materiaaltesten met krachten tot 5000 N (500 kg) worden uitgevoerd.

Kenmerken

- instelbare invoersnelheid
- robuust stalen ontwerp
- instelbare verplaatsing
- groot krachtmeetbereik
- netaansluiting
- alle PCE-apparaten aanpasbaar
- handmatige of automatische procedure
- USB-interface
- Grafisch display
- Snelle reactietijd
- Pc-software
- Geheugen voor 100 metingen
- Meetcellen gemakkelijk vervangbaar


Specificaties

Technische specificaties van de digitale dynamometer PCE-DFG N 5K

Meetbereik

0... 5000 N

Resolutie

1 N

Nauwkeurigheid

± 0,1 % van het meetbereik

Meeteenheden

N, kg, lb, KPa

Display

2,8" TFT grafisch display

Alarmmodi

Binnen/buiten de tolerantie, cracktest, uitschakeling

Meetfrequentie

6 ...1600 Hz

Intern geheugen

100 metingen

Uitgangen

interface: USB
schakeluitgang: 12 V / 50 mA

Omgevingscondities

-10 ... 50 °C
5 ... 95 % r.v. niet condenserend

Stroomvoorziening

NiMh 6 V/1600 mAh

Batterijduur

ca. 10 uur (volledig geladen)

Netstroomadapter / laadadapter

12 V/1 A

Veiligheidsklasse

IP 54

Schroefverbinding meetcel
tot 1000 N
2500 ... 10000 N


M10
M12

Afmetingen

200 x 97 x 42 mm

Gewicht

540 gr



Technische gegevens van de gemotoriseerde testbank

Kracht bereik

Max. 5000 N

Verplaatsing

Max. 300 mm

Toevoersnelheid

30 ... 230 mm/min

Testoppervlak

Ø 160 mm

Testbreedte

max. 200 mm

Geleidebuizen

Ø 32 mm

Afmetingen

1020 x 400 x 250 mm

Gewicht

Ca. 60 kg

Technische gegevens van de adapter

Meetbereik

-150 ... 150 mm

Resolutie

0,01 mm

Nauwkeurigheid

±0,03 mm

Bedrijfscondities

Temperatuur: 0 ... +50 °C

Opslagconditites

Temperatuur: -20 ... +65 °C



Vochtigheid: 10 ... 95 % RV, niet-condenserend

Gewicht

360 gr

Voeding

3VR 2032

Afmetingen

394x40x10 mm (H x B x D)

Leveromvang

1 x Krachtmeter PCE-DFG N 5K
1 x Kracht meetcel (modelafhankelijk)
2 x Ringschroef
1 x USB Kabel
1 x Laadadapter
1 x PC Software
1 x Handleiding
1 x gemotoriseerde testbank PCE-MTS500,
1 x gebruiksaanwijzing
1 x materiaaltestbank adapter PCE-DFG FD 300
1 x beugels (bestaande uit 11 onderdelen)
1 x montageset (bestaande uit 24 schroeven en 2 made schroeven)
1 x meetsysteem
1 x datakabel
1 x USB-stick met PCE-DFG FD-software
