Best.nr.: KMB35

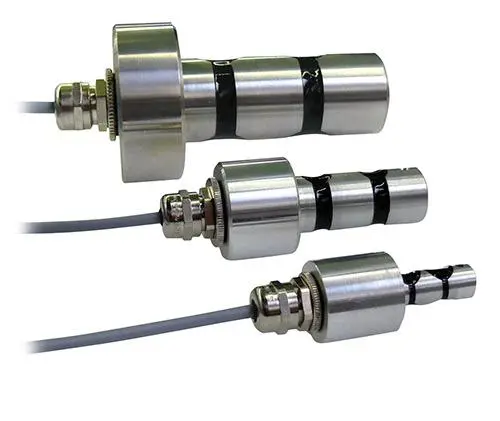

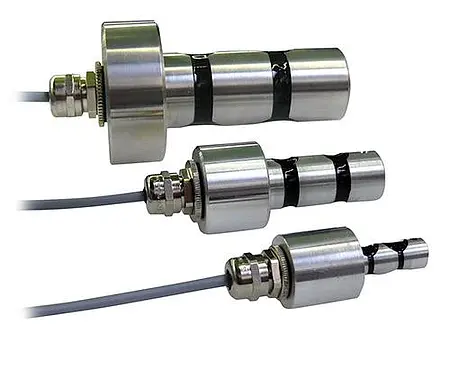

Krachtopnemer KMB35

754,00 €
912,34 €
KMB35
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
Levertijd: 1-2 werkdagen

Beschrijving

Krachtmeter voor het meten van belastingen en krachten / Voor zwaartekracht en drukkracht / Gering stroomverbruik / Compacte vorm / Mogelijkheid tot upgraden / opname in commerciële gaffel / Meetbereik van 0,4 tot 250 kN
De krachtmeter KMB is ontwikkeld voor zwaartekracht en drukmetingen. De krachtmeter kan gemakkelijk in allerlei instrumenten ingebouwd worden, door de gaffel te verbinden met componenten als haken en tabs. Vooral in combinatie met pneumatische en hydraulische cilinders komt de krachtmeter volledig tot zijn recht. Vanwege het compacte ontwerp is het apparaatje ook geschikt voor gebruik in kleinere machines. Verder valt de hoge temperatuurtolerantie (tot aan +70 ° C voor vaste kabels) op. Dit maakt het geschikt voor industriële omgevingen. De krachtmeter kan overal ingezet worden waar gaffels gemakkelijk voor handen of ingebouwd zijn. Door zijn simpele en standaard onderdelen, is hij gemakkelijk in het gebruik, kostenbesparend en is snelle integratie in bestaande installaties mogelijk. Er is overigens ook een versie van de krachtmeter met haakse aansluiting beschikbaar. Stroken op het actieve oppervlak van de dubbele schaarbladen vangen de krachten op. De toevoer van de brug en de verwerking van de meetsignalen worden uitgevoerd door een geschakelde versterker uit het HAEHNE programma. De signalen bij de uitgangen van de versterker zijn evenredig met de dwarskracht van het materiaal en worden gebruikt voor weergave of voor gebruik als werkelijke waarde waarden in een gesloten lus.

Kenmerken

- Meet zwaartekracht en drukkracht
- Compacte vorm
- Gebruik van standaard onderdelen
- Meetbereik van 0,4 ... 250 kN
- Gering Stroomverbruik
- Mogelijkheid tot upgraden

Specificaties

Technische specificaties
Model  Nominale kracht (kN)  Nominaal vermogen (mV/V)  Nominale weerstand (Ω)
KMB12 (Aluminium) 0,4 / 0,63 / 1 /1,6  350
KMB16 (Aluminium)  0,4 / 1 / 1,6 / 2,5 / 4  350
KMB20 (Aluminium)  1,6 / 2,5 / 4  1 350
KMB35 (Aluminium) 4 / 6,3  0,75 700
KMB16 (RVS)  6,3 / 10 1 350
KMB20 (RVS) 6,3 / 10 / 16 1 350
KMB35 (RVS)  10 / 16 / 25 / 40 / 63 0,75 700
KMB50 (RVS)  100 / 160 / 250 1,5 700
Voor de KMB35 en KMB50 is ook een versie met haakse aansluiting beschikbaar! (Aluminium en RVS)

Algemene technische gegevens
max. gebruikskracht 160 %*
Grenskracht 300 %*
Dwarskracht100 %*
max. voedingsspanning 10 V DC
Nominaal temperatuurbereik +10 ... +60 °C
Gebruikers temperatuurbereik -10 ... +70 °C
Kabellengte5 m
*% Waarden gebaseerd op nominale kracht
