Ampèremeter PCE-PA 5500

Best.nr.: PCE-PA 5500

EAN: 4250348733580

Beschrijving

Ampèremeter met RS485-interface / eenvoudige drukknopbediening / klasse 0,5 voor basisvermogensparameters / zwart-wit LCD-display met hoge resolutie

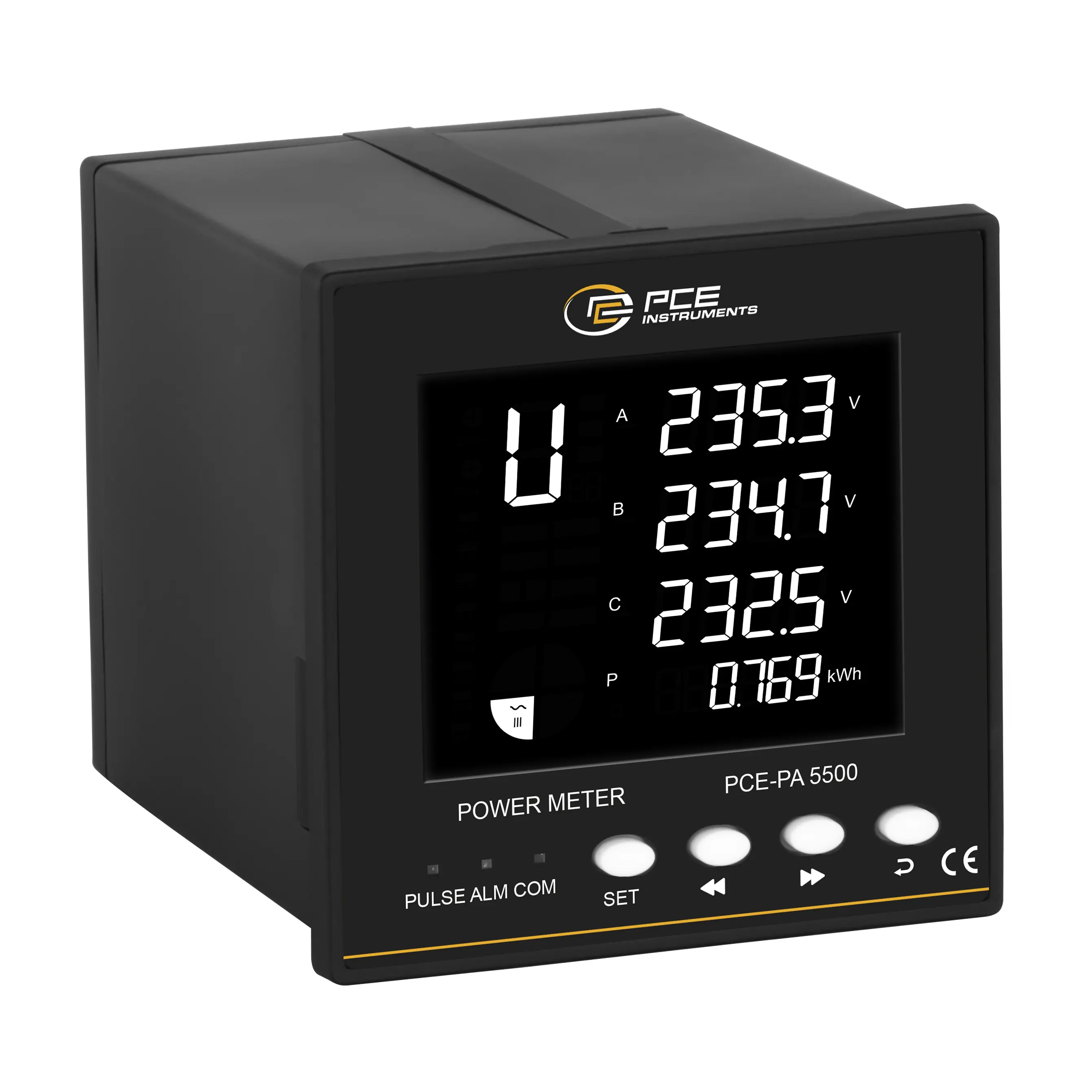

De ampèremeter is een compact instrument voor het meten en weergeven van verschillende netwerkparameters in driefasige netwerken. Deze ampèremeter kan de energiewaarden van individuele verbruikers of elektrische voedingen registreren. Naast de spanningen en stromen worden het schijnbare, reactieve en actieve vermogen en de actieve en reactieve energie gemeten en weergegeven op het 68 x 55 mm display. Bovendien is er een RS485 interface geïntegreerd in deze ampèremeter, waardoor integratie in bestaande systemen mogelijk is. De RS485 interface communiceert via het Modbus RTU protocol. Dit maakt het mogelijk om meetwaarden uit te lezen van de ampèremeter of om apparaatinstellingen uit te lezen en te wijzigen.

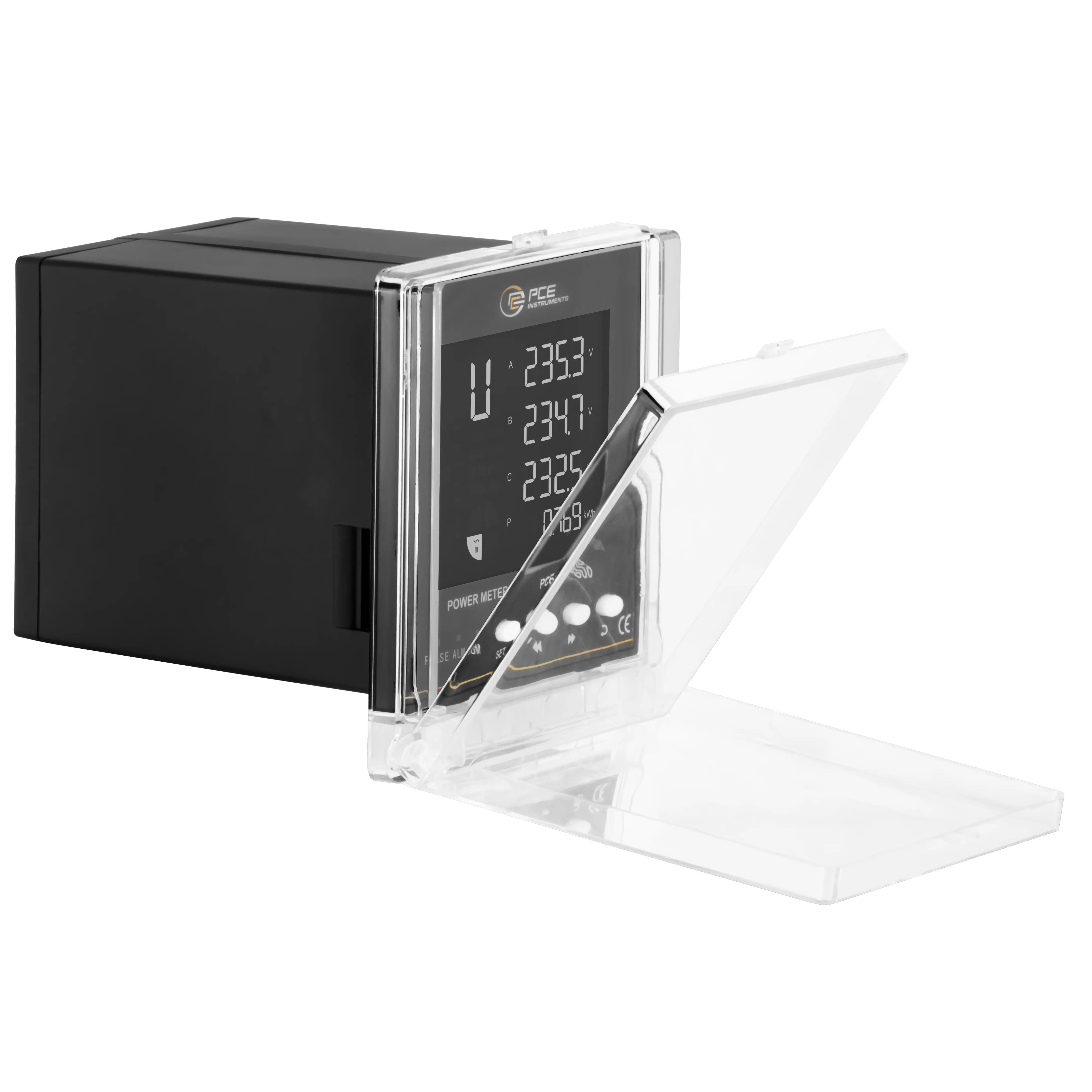

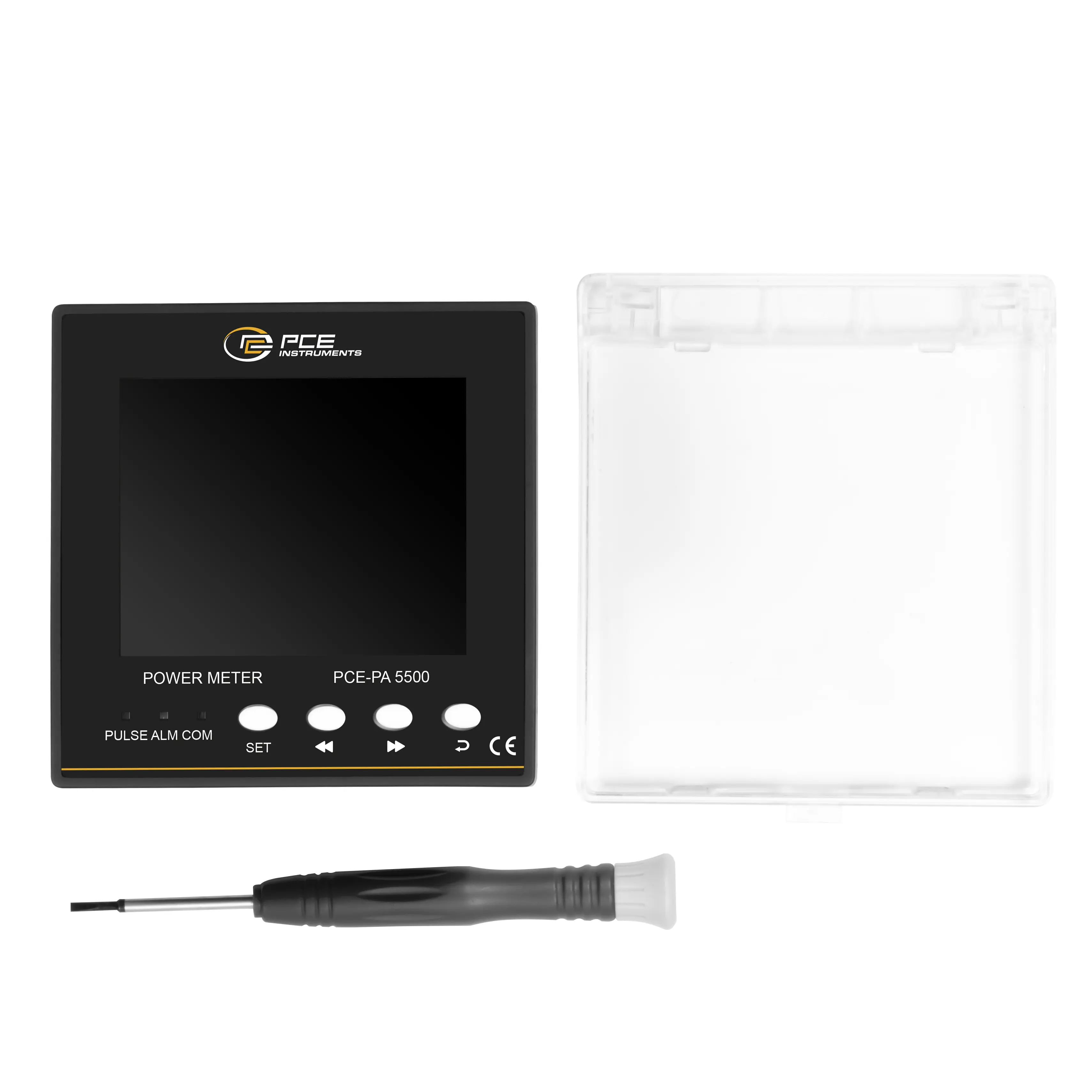

De ampèremeter is ontworpen voor paneelmontage met een uitsparing van 96x96 mm. Bij de levering is een transparant deurtje inbegrepen dat aan de voorkant kan worden bevestigd om het apparaat te beschermen tegen stof en vocht. Naast de vele meetfuncties biedt de ampèremeter ook alarmfuncties. Een stabiele stroomvoorziening is een topprioriteit voor elke netwerkbeheerder. Om schommelingen in de stroomkwaliteit en storingen te voorkomen, moeten netbewaking, -regeling en -automatisering worden aangepast en geoptimaliseerd.

Kenmerken

- AC-spanning: 30 ... 264 V

- Gelijkstroom: 0,025 mA ... 5 A

- Energiemeter

- RS485 Modbus interface

- Nauwkeurigheidsklasse: 0,5

Specificaties

Technische gegevens:

AC Voltage AC
Meetbereik	30 V ... 264 V
Resolutie	0,1 V
Nauwkeurigheid	0,5 %
Overbelasting	1500 VAC continu 2500 VAC, 50 ... 60 Hz gedurende één minuut
Wisselstroom AC
Meetbereik	0,025 A ... 5 A
Resolutie	0,01 A
Nauwkeurigheid	0,5 %
Overbelasting	10x RMS voor 1s.
Actief vermogen
Meetbereik	0,75 W ... 1320 W
Resolutie	0,01 W
Nauwkeurigheid	0,5 %
Arbeidsfactor
Meetbereik	-1 ... +1
Resolutie	0,001
Nauwkeurigheid	0,5 %
Frequentie
Meetbereik	45 Hz ... 65 Hz
Resolutie	0,01 Hz
Nauwkeurigheid	0,5 %
Harmonische meting (harmonischen)
Meetbereik	1 (atoomnummer) ... 50 (atoomnummer)
Huidig bereik	20 ... 100 %
Voltage bereik	0.1 ... 100 %
Algemene technische gegevens
Type display	LCD met verlichting
Schermgrootte	3.4 inch
Interface	RS485
Norm(en)	IEC 62053-22, GB/T18215.322-2008, IEC61010-1
Faseverplaatsing	0 ... 359.9 °
Paneel uitsparing	Dikte 96 x 96 mm
Taal	Engels
Beschermingsklasse (apparaat)	IP20
Voeding	100 ... 260 V wisselstroom, ca. 5 W
Gewicht	474 gr
Dikte	110 mm
Omgevingscondities	-20 ... 60 °C , 0 ... 95 % relatieve luchtvochtigheid
Opslagcondities	-20 ... 65 °C , 30 ... 80 % relatieve luchtvochtigheid
Batterij/Batterij	1x 3 V CR1225 , Lithium
Capaciteit	50 mAh
