Medidor de potencia PCE-PA 5500

Referencia: PCE-PA 5500

GTIN (EAN): 4250348733580

Descripción

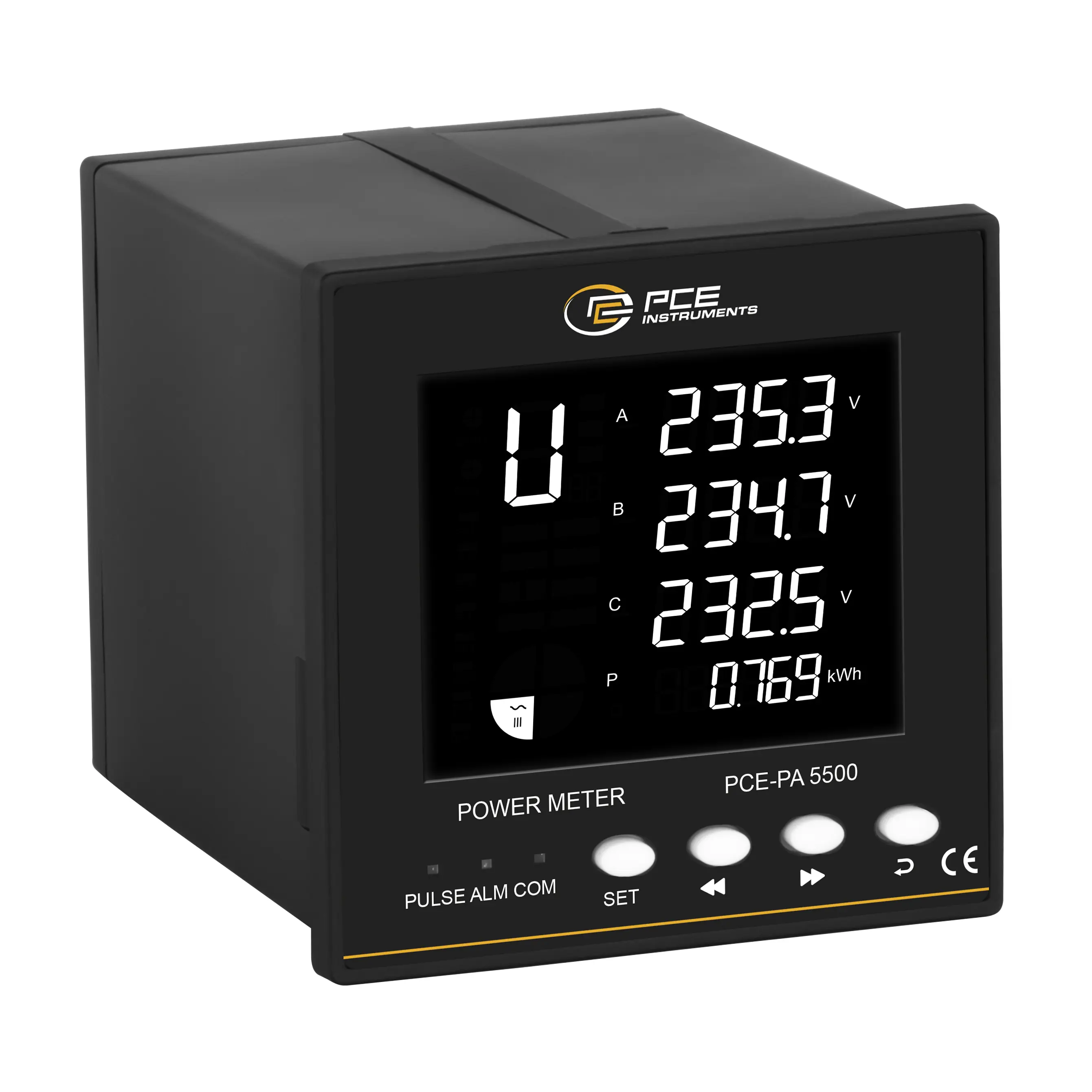

Medidor de potencia con interfaz RS-485 / Manejo sencillo a través de 4 teclas / Clase 0,5 para los parámetros básicos de potencia / Pantalla LCD con fondo negro y dígitos blancos alta resolución

Este medidor de potencia es un instrumento compacto para la medición y visualización de diferentes parámetros en redes trifásicas. El medidor de potencia puede detectar los valores energéticos de cargas individuales o de redes eléctricas. Además de medir la tensión y la corriente, también mide la potencia activa, reactiva y aparente, así como la energía activa y reactiva. Todos esos valores se visualizan en la pantalla de 68 x 55 mm. Este medidor de potencia dispone de una interfaz RS-485 que permite su integración en los sistemas existentes. La interfaz RS-485 se comunica mediante el protocolo Modbus RTU. Esto permite leer los valores de medición del medidor de potencia o cambiar los ajustes del dispositivo.

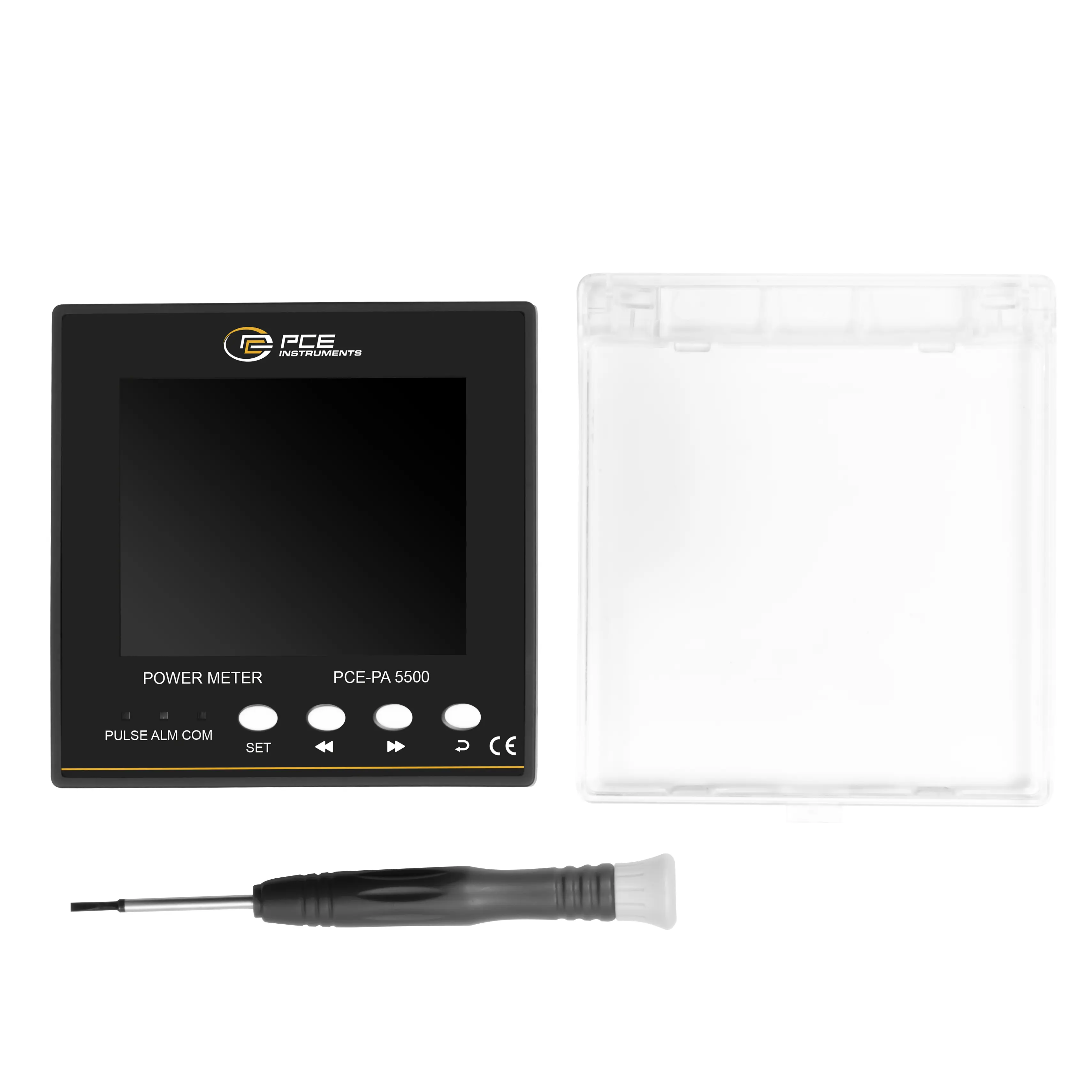

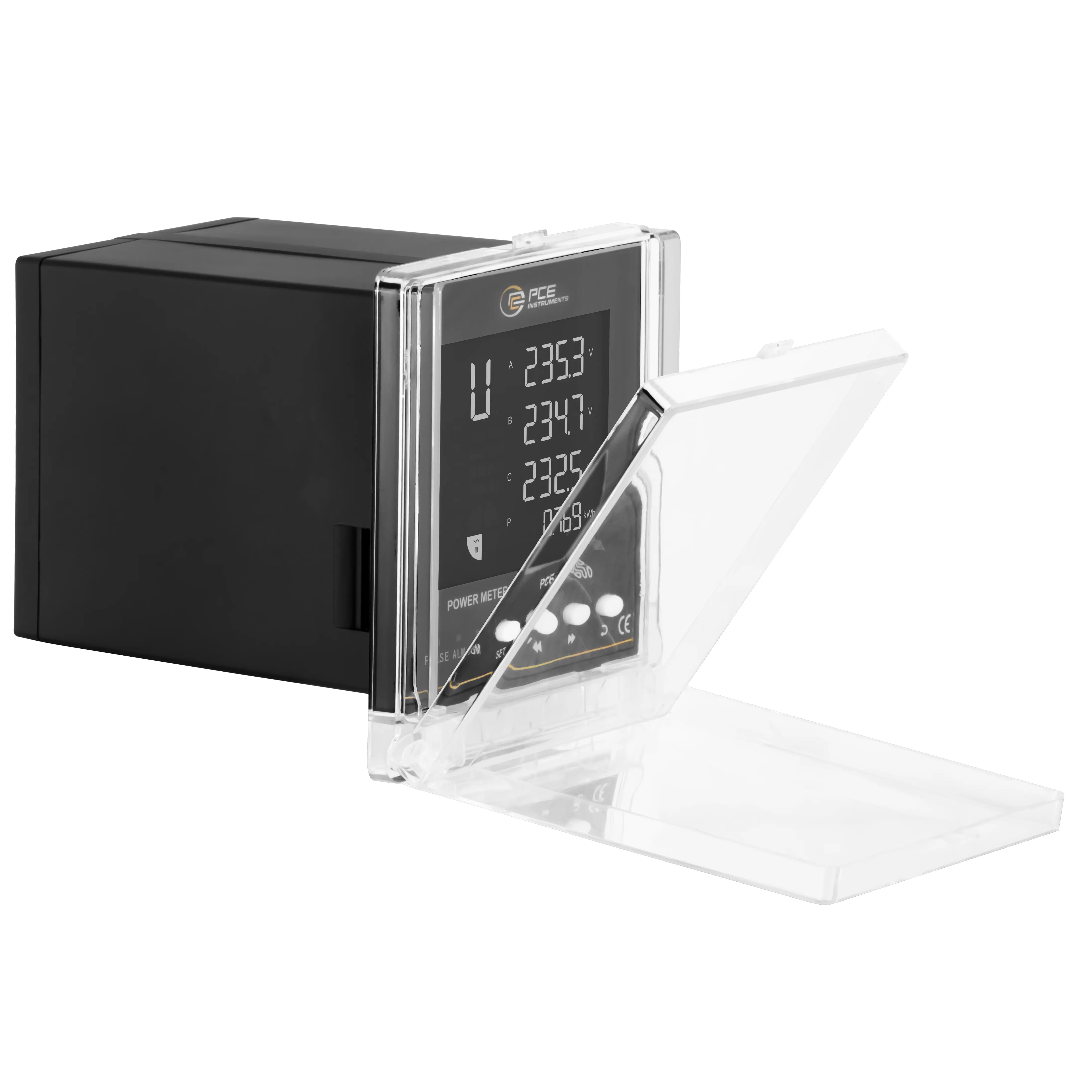

El medidor de potencia está preparado para instalarlo en panel con un recorte de 96 x 96 mm. El contenido del envío incluye una tapa transparente que puede colocar en la parte delantera para proteger el aparato contra el polvo y la humedad. Además de las numerosas funciones de medición, el medidor de potencia ofrece funciones de alarma. Un suministro eléctrico estable es una prioridad absoluta para cualquier operador de redes. Para evitar fluctuaciones en la calidad de la energía y fallos, es necesario adaptar y optimizar la regulación el control y la automatización de la red.

Características

- Tensión alterna: 30 ... 264 V

- Corriente alterna directa: 0,025 mA ... 5 A

- Contador de energía

- Interfaz Modbus RS-485

- Clase de precisión: 0,5

Especificaciones

Tensión AC
Rango de medición	30 ... 264 V
Resolución	0,1 V
Precisión	0,5 %
Sobrecarga	1500 V AC en continuo 2500 V AC, 50 ... 60 Hz durante 1 minuto

Corriente alterna AC
Rango de medición	0,025 ... 5 A
Resolución	0,01 A
Precisión	0,5 %
Sobrecarga	10 veces el RMS durante 1 segundo

Potencia activa
Rango de medición	0,75 ... 1320 W
Resolución	0,01 W
Precisión	0,5 %

Factor de potencia
Rango de medición	-1 ... +1
Resolución	0,001
Precisión	0,5 %

Frecuencia
Rango de medición	45 ... 65 Hz
Resolución	0,01 Hz
Precisión	0,5 %

Medición de armónicos
Rango de medición	1 ... 50 (número ordinal)
Rango de corriente	20 ... 100 %
Rango de tensión	0.1 ... 100 %

Datos técnicos generales
Tipo de pantalla	LCD con retroiluminación
Tamaño de la pantalla	3,4 "
Interfaz de datos	RS-485
Norma(s)	IEC 62053-22, GB/T18215.322-2008, IEC61010-1
Cambio de fase	0 ... 359.9 °
Dimensiones para instalación en panel	96 x 96 mm
Idioma del menú	Inglés
Protección IP (dispositivo)	IP20
Alimentación	100 ... 260 V AC, aprox. 5 W
Batería	1 x 3 V CR1225 , litio
Capacidad de la batería	50 mAh
Condiciones de funcionamiento	-20 ... 60 °C , 0 ... 95 % H.r.
Condiciones de almacenamiento	-20 ... 65 °C , 30 ... 80 % H.r.
Dimensiones ( L x A x P )	96 x 96 x 110 mm
Peso	474 g
