Medidor de potencia

Cuando se busca un medidor de potencia, la primera pregunta que se tiene hacer es sobre la aplicación. Aquí lo más importante distinguir si se debe realizar una medición temporal o una medición continua a largo plazo. Además, hay que averiguar si se trata de una medición monofásica o trifásica. En la medición de potencia trifásica, también es necesario diferenciar entre medición de potencia simétrica y asimétrica.

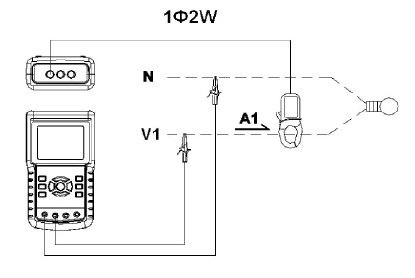

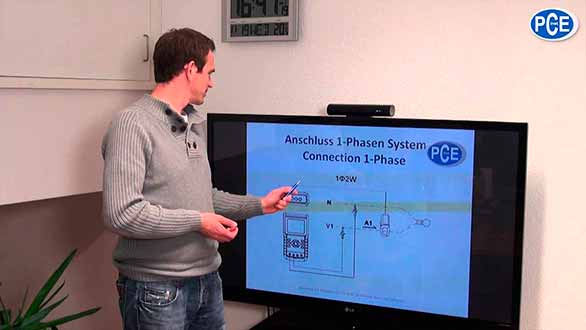

Medición de potencia monofásica
En principio, un medidor de potencia que se utiliza para mediciones monofásicas pero también pueden utilizarse para aplicaciones trifásicas si la carga es simétrica, debido a que la corriente tomada en las tres fases es siempre la misma. El medidor calcula entonces la potencia total en sí. En el medidor de potencia para la medición monofásica para instalación fija se puede depositar un multiplicador para el valor medido visualizado y la pantalla mostrará siempre el valor medido correcto.

El medidor de potencia para esta aplicación tiene un mantenimiento simple y se utiliza sólo para mediciones temporales. No tiene memoria y su rango de medición es relativamente limitado.

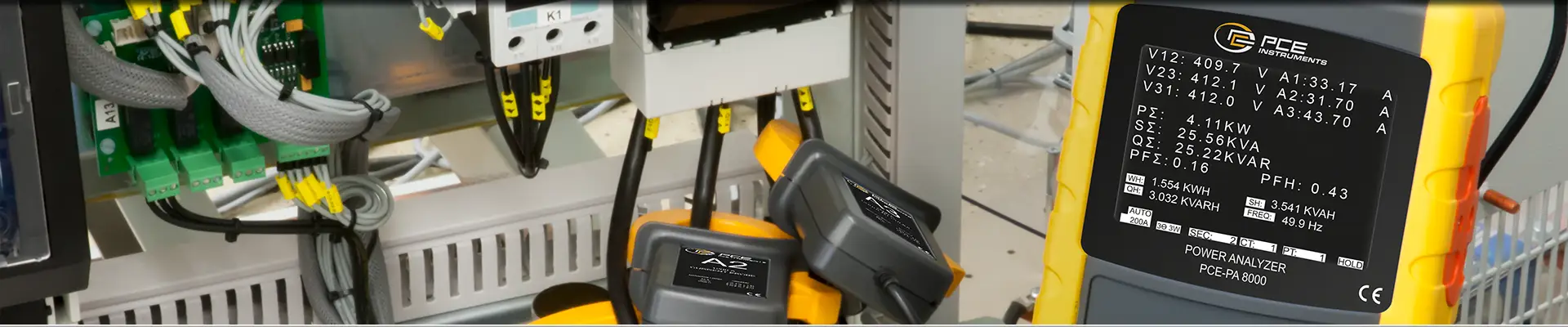

Medidor de potencia trifásica
El medidor de potencia de fase múltiple tiene al menos 3 abrazaderas de corriente o bobinas Rogowski para medir la corriente a través de los cables de conexión de las fases. Este tipo de medidor se utiliza a menudo para la monitorización permanente de los parámetros de la red. Para las auditorías energéticas o para la determinación de las necesidades energéticas de las empresas industriales, este tipo de dispositivo es indispensable. Además el medidor de potencia para aplicaciones monofásicas, también dispone de cables de medición de tensión que se conectan directamente a los puntos terminales. El medidor de potencia mide entonces, en combinación con las pinzas de corriente, los parámetros: corriente, tensión, frecuencia de red y ángulo de fase. A partir de estos parámetros, el medidor trifásico de potencia calcula todos los parámetros de potencia, como la potencia activa, aparente y reactiva. Los de este tipo suelen estar equipados con una función de memoria / registrador de datos. El registrador de datos permite el almacenamiento continuo de los datos de la red, ayudando así a determinar las necesidades energéticas o el consumo de máquinas y sistemas. La memoria se lee a través de un software de lectura correspondiente. Además, también hay dispositivos que almacenan los datos de medición en una tarjeta de memoria SD. Esto simplifica el análisis de los datos de medición hasta tal punto que no se necesita ningún otro software para la evaluación de los datos de medición tabulares. Otro nivel de extensión del medidor de potencia es el analizador de red.

Medidores de red / Medidor de potencia con función de análisis de red
El medidor de potencia con función de análisis de red se basa en un principio similar a un medidor de potencia "normal". Sin embargo, el medidor de red posee, como otra opción, la función de determinar la distorsión / armónicos de la red. El medidor de red más sencillo puede determinar los armónicos hasta el orden 25. El medidor de potencia de alta calidad con función de análisis de red puede hacer esto fácilmente hasta el pedido 50. Además, puede determinar corrientes de arranque, parpadeo, componentes de CC, etc. Estos dispositivos también tienen una memoria que puede ser evaluada por el usuario.

¿Medidor de calidad de energía con Abrazadera o bobina Rogowski?
Al principio de este consejo de compra, mencionamos brevemente que existe un medidor de potencia con pinzas de corriente y/o bobinas Rogowski. ¿Cuál es la diferencia entre ellos?

La diferencia está esencialmente en el diseño. Una pinza de corriente es rígida y puede utilizarse con éxito en cualquier lugar donde exista la posibilidad de acceder y medir fácilmente la potencia de corriente de una máquina o sistema. La pinza de corriente se utiliza para mediciones cuando la corriente que debe medir el medidor son relativamente bajas. La abrazadera de corriente se puede utilizar normalmente a un máximo de 1200 A por fase. Debido a su diseño rígido, la abrazadera de corriente es bastante difícil de usar en un panel de subdistribución y de control. Para ello se utiliza un medidor de potencia con bobinas flexibles de Rogowski. Este es excelente para mediciones de energía donde el espacio para las abrazaderas de corriente es insuficiente. Además, las bobinas pueden ser utilizadas para corrientes significativamente más altas por fase. Así, las bobinas Rogowski pueden determinar con precisión hasta 10.000 A.

Si tiene más preguntas, nuestros técnicos están siempre dispuestos a proporcionarle ayuda y asesoramiento a través de nuestro número de teléfono: +34 967 543 548 para PCE Instruments España o +56 2 2405 3238 para PCE Instruments Chile

Si necesita una aplicación especial, estaremos encantados de asesorarle y encontrar el medidor de potencia adecuado para usted.

En la medición de la potencia de las redes de tensión, la potencia es el resultado de la fórmula P = U * I; lo que significa que el producto de la tensión U y la corriente eléctrica I. En el caso de la medición de corriente alterna (es decir, tensión de línea de 50 Hz) se genera un ángulo de fase entre la corriente y la tensión. Debe tenerlo en cuenta al medir la potencia efectiva. Por lo tanto, el medidor de calidad de energía muestra la medición combinada de la energía eléctrica, un recorrido por el voltaje y la corriente. El valor P (potencia efectiva) es equivalente, como se ha descrito anteriormente, al producto de ambos valores.

En la práctica existen tres clases de potencia diferentes:

- Potencia aparente S medida en W (vatios-amperios)
- Potencia efectiva P (y potencia equivalente) medida en W (vatios)
- Potencia en vacío Q como VAR (vatios, amperios y reactivos)

En general, tenemos que diferenciar entre dos métodos de medición.

Medición de corriente continua: Para esta medición de corriente, el circuito debe estar abierto. No es posible medir en un circuito activo.
Medición de corriente indirecta: La corriente se mide con una abrazadera de transformador de corriente. Esto puede ser fácilmente encajado alrededor del cable. No es necesario abrir el circuito.

Todos los modelos de medidor de potencia PCE proporcionan el sistema de medición indirecta.

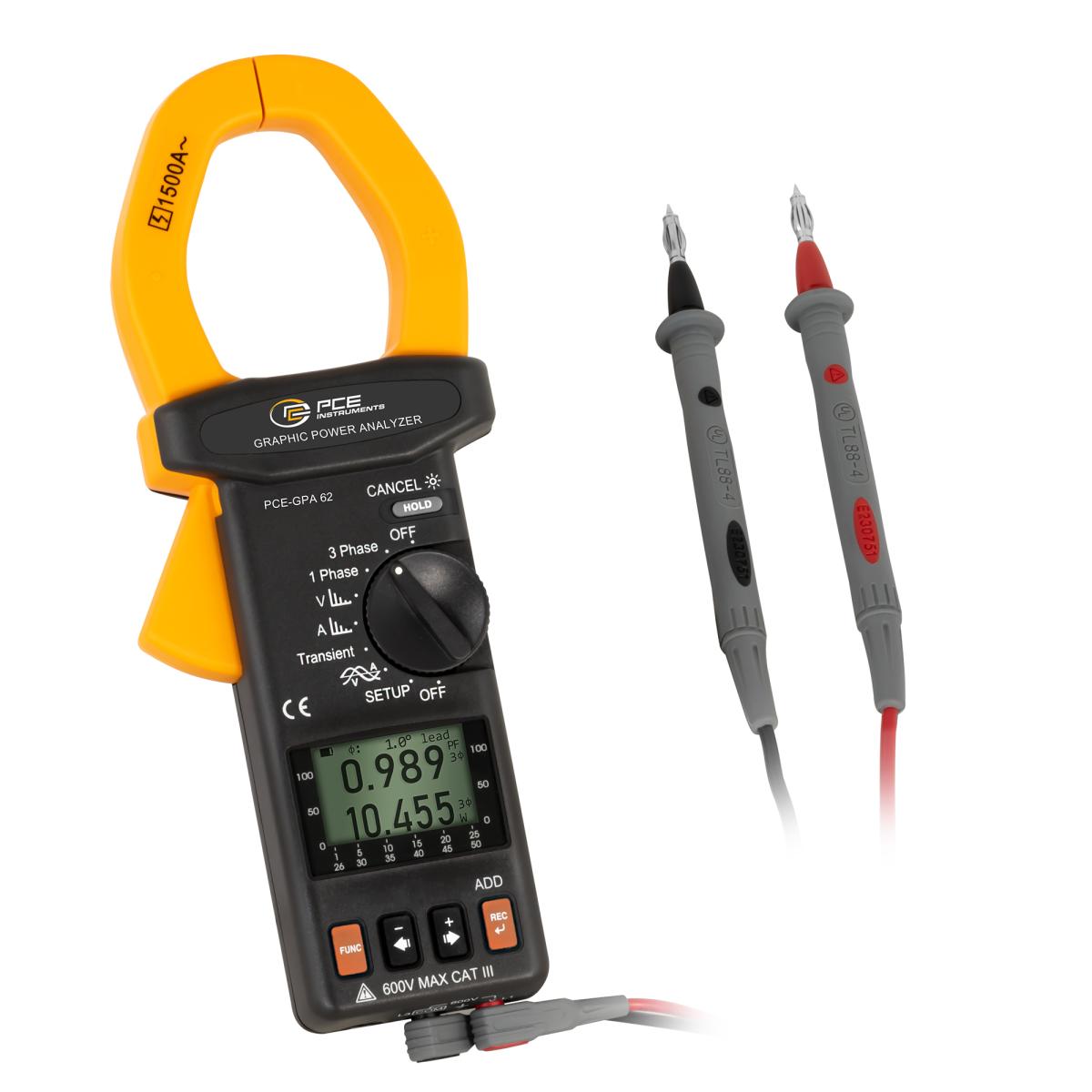

El medidor de potencia está disponible en varios tipos y versiones. Dependiendo del campo de operación, se recomiendan distintos dispositivos. Para el mantenimiento y las inspecciones se dispone de un medidor de potencia con pinzas. Este medidor medirá la corriente indirectamente para que no tenga que tomar medidas en el circuito de corriente. La potencia eléctrica también se puede medir y describir con ellos.

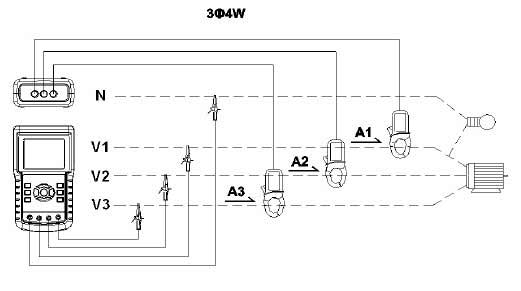

La potencia trifásica puede medir simultáneamente a través de un medidor de potencia con tres pinzas. La posibilidad de medir la potencia también se da con varios medidores construidos específicamente para ello. Éstos no sólo son capaces de medir la potencia, sino también valores como la corriente, la tensión y la resistencia. Están disponibles para necesidades móviles y funcionamiento estacionario, por ejemplo, en forma de medidor de potencia de laboratorio.

Aplicaciones del medidor de calidad de energía:

En general, el medidor de potencia se utiliza para medir la potencia y calcular el coste de la energía en función de la medición. Otros clientes miden la salida de un transformador y deciden si pueden agregar más dispositivos al transformador o no. En los últimos dos años el medidor de potencia también se utiliza en el área fotovoltaica.
